La sélection de contacteurs à vide pour des installations situées à plus de 1 000 mètres d'altitude exige des ajustements techniques que les spécifications des catalogues standard ne prennent pas en compte. La pression atmosphérique réduite en altitude affaiblit la résistance de l'isolation externe et diminue la capacité de refroidissement par convection - deux effets qui se combinent pour limiter les marges de résistance au courant et à la tension de fonctionnement. Ce guide fournit le cadre technique pour spécifier des contacteurs à vide qui fonctionnent de manière fiable dans les exploitations minières de haute altitude, les infrastructures de montagne et les installations industrielles surélevées.
L'air se raréfie à mesure que l'altitude augmente. À 3 000 mètres, la pression atmosphérique chute à environ 70% des valeurs du niveau de la mer. Cette réduction de pression déclenche deux mécanismes parallèles de dégradation des performances que les valeurs nominales standard ne prennent pas en compte.
Les spécifications standard des contacteurs à vide supposent un fonctionnement à une altitude inférieure ou égale à 1 000 mètres, avec des températures ambiantes ne dépassant pas 40°C. Ces conditions de référence définissent la base de tous les courants nominaux, valeurs de résistance à la tension et limites thermiques publiés. Si l'un ou l'autre de ces paramètres est dépassé, l'équipement entre dans un territoire où les spécifications du catalogue ne garantissent plus des performances fiables.
Réduction de la rigidité diélectrique se produit parce que moins de molécules d'air par unité de volume signifie une résistance réduite au claquage électrique. Les espaces d'air externes entre les phases, les espaces entre les phases et la terre et les lignes de fuite le long des surfaces isolantes perdent tous leur capacité diélectrique à mesure que l'altitude augmente. Les décharges corona se déclenchent à des tensions plus faibles. Les seuils d'embrasement des surfaces diminuent proportionnellement à la densité de l'air.
Dégradation du refroidissement par convection suit les mêmes principes physiques. L'évacuation de la chaleur des composants porteurs de courant dépend de l'absorption et de l'évacuation de l'énergie thermique par l'air. L'air plus fin transfère la chaleur moins efficacement. Les contacts principaux, les bobines électromagnétiques et les connexions terminales sont tous plus chauds sous des charges électriques identiques lorsqu'ils sont installés en hauteur.
Il existe une exception critique. Il s'agit de la interrupteur à vide au cœur de chaque contacteur à vide fonctionne dans un vide poussé, généralement inférieur à 10-³ Pa. Cet environnement interne reste constant quelles que soient les conditions atmosphériques externes. Qu'il soit installé au niveau de la mer ou au sommet d'un pic andin de 5 000 mètres, l'espace sous vide entre les contacts maintient une capacité d'interruption d'arc identique.
Le problème de l'altitude se concentre entièrement sur les systèmes externes : la structure d'isolation entourant l'interrupteur, la gestion thermique des pièces porteuses de courant et les composants de soutien qui fonctionnent dans l'air atmosphérique.
La pression atmosphérique diminue de façon exponentielle avec l'altitude, ce qui modifie fondamentalement le comportement diélectrique de l'air entourant les contacteurs à vide. Au niveau de la mer, la pression atmosphérique standard est d'environ 101,3 kPa. À 4 000 mètres d'altitude, la pression chute à environ 62 kPa, soit une baisse de 39% qui a un impact direct sur la capacité de résistance à la tension.
La physique régissant ce phénomène implique la formation d'avalanches d'électrons. Au niveau de la mer, les molécules d'air sont très denses, ce qui limite la trajectoire moyenne des électrons à environ 0,07 μm. Lorsque l'altitude augmente jusqu'à 4 000 mètres, le trajet libre moyen des électrons s'allonge considérablement. Ce trajet plus long permet aux électrons d'accélérer jusqu'à des énergies plus élevées entre les collisions, initiant des cascades d'ionisation à des seuils de tension plus bas.

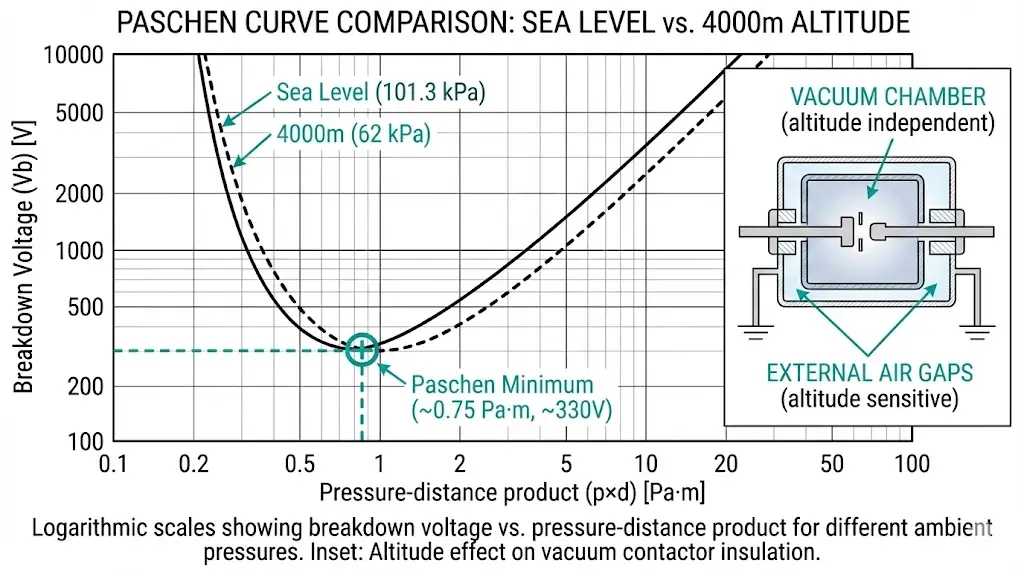

La relation critique suit le minimum de Paschen, où la tension de claquage Vb atteint son point le plus bas à un produit pression-distance spécifique (p × d). Pour l'air dans des conditions normales, ce minimum se produit à environ p × d ≈ 0,75 Pa-m, ce qui donne Vb ≈ 330 V. À des altitudes plus élevées, la courbe se déplace, ce qui signifie que les brèches conçues pour fonctionner au niveau de la mer peuvent tomber dans des zones de rupture défavorables.
La norme CEI 62271-1 spécifie que les appareillages de connexion conçus pour des altitudes supérieures à 1 000 mètres doivent tenir compte de la réduction de la rigidité diélectrique de l'air ambiant. La norme établit des facteurs de correction : pour chaque tranche de 1 000 mètres au-dessus de la ligne de base, les tensions d'isolement externes doivent être réduites d'environ 1,25% par 100 mètres.
Alors que l'interrupteur à vide interne conserve sa rigidité diélectrique inhérente (typiquement 40-60 kV/mm à travers l'espace de contact), les lignes de fuite et les distances de dégagement externes deviennent les facteurs limitants. Les conceptions typiques de contacteurs à vide spécifient des lignes de fuite de 20-25 mm/kV au niveau de la mer, mais les applications en haute altitude nécessitent généralement des augmentations de 40-60% pour maintenir une capacité de résistance diélectrique équivalente.
[Regard d'expert : Observations sur le terrain à partir de déploiements à haute altitude].
- Dans les installations minières du plateau tibétain (3 800-4 500 m), un embrasement externe s'est produit à des tensions 25-30% inférieures au niveau de la mer lorsque la correction d'altitude a été négligée
- Des essais réalisés dans 35 postes électriques à haute altitude ont révélé un embrasement superficiel des isolateurs externes à des tensions inférieures de 18-22% aux spécifications du catalogue.
- Une décharge de couronne devient visible la nuit sur les connexions terminales fonctionnant près de la tension nominale à des altitudes supérieures à 3 500 m.
- L'accumulation de poussière aggrave les effets de l'altitude en réduisant les distances de fuite effectives.
Le déclassement du courant compense la réduction du refroidissement par convection en altitude. La méthode est simple : appliquer un multiplicateur qui réduit le courant admissible proportionnellement à la perte de capacité de refroidissement.
| Altitude (m) | Pression atmosphérique (kPa) | Facteur de dérivation | 400A Rated → Derated Current |
|---|---|---|---|
| ≤1,000 | ≥90 | 1.00 | 400A |
| 1,000-1,500 | 85-90 | 0.98 | 392A |
| 1,500-2,000 | 80-85 | 0.95 | 380A |
| 2,000-2,500 | 75-80 | 0.92 | 368A |
| 2,500-3,000 | 70-75 | 0.88 | 352A |
| 3,000-3,500 | 65-70 | 0.85 | 340A |
| 3,500-4,000 | 62-65 | 0.82 | 328A |
| 4,000-5,000 | 54-62 | 0.75-0.80 | 300-320A |
Exemple travaillé : Une application de commande de moteur nécessite un courant continu de 400 A dans une mine de cuivre située à 3 800 mètres d'altitude. L'application du facteur de déclassement de 0,82 signifie qu'un contacteur à vide de 400 A ne peut transporter que 328 A en toute sécurité. Pour respecter l'exigence de 400 A, il faut spécifier un contacteur de 400 A ÷ 0,82 = 488 A au minimum. Un contacteur de 500 A ou 630 A offre une marge suffisante.
Si la température ambiante est également supérieure à 40°C, combiner les deux facteurs. Pour une température ambiante de 45°C à 3 500 m d'altitude : 0,85 (altitude) × 0,95 (température) = 0,81 facteur combiné. Cette relation multiplicative signifie que les sites à haute altitude et à haute température sont confrontés à un déclassement substantiel, parfois supérieur à 25%.
La stratégie de surdimensionnement s'avère souvent plus économique que les systèmes de refroidissement améliorés. Un contacteur à vide de 630 A fonctionnant à 400 A subit des contraintes thermiques réduites, une durée de vie des contacts prolongée et des besoins de maintenance réduits. Le surcoût initial est généralement amorti par la réduction des coûts d'exploitation pendant toute la durée de vie de l'appareil.
La capacité de résistance à la tension nécessite la même correction systématique que les valeurs nominales de courant. Le facteur de correction diélectrique quantifie la diminution de la résistance de l'isolation externe avec l'altitude.
| Altitude (m) | Facteur de correction diélectrique | Système 12kV → Classe d'isolation requise |
|---|---|---|
| ≤1,000 | 1.00 | 12 kV |
| 1,500 | 0.97 | 12 kV |
| 2,000 | 0.95 | 12kV (vérifier les marges) |
| 2,500 | 0.91 | 15kV ou 17,5kV |
| 3,000 | 0.88 | 17,5kV |
| 3,500 | 0.84 | 17,5kV |
| 4,000 | 0.80 | 17,5kV ou 24kV |
| 5,000 | 0.72 | 24 kV |

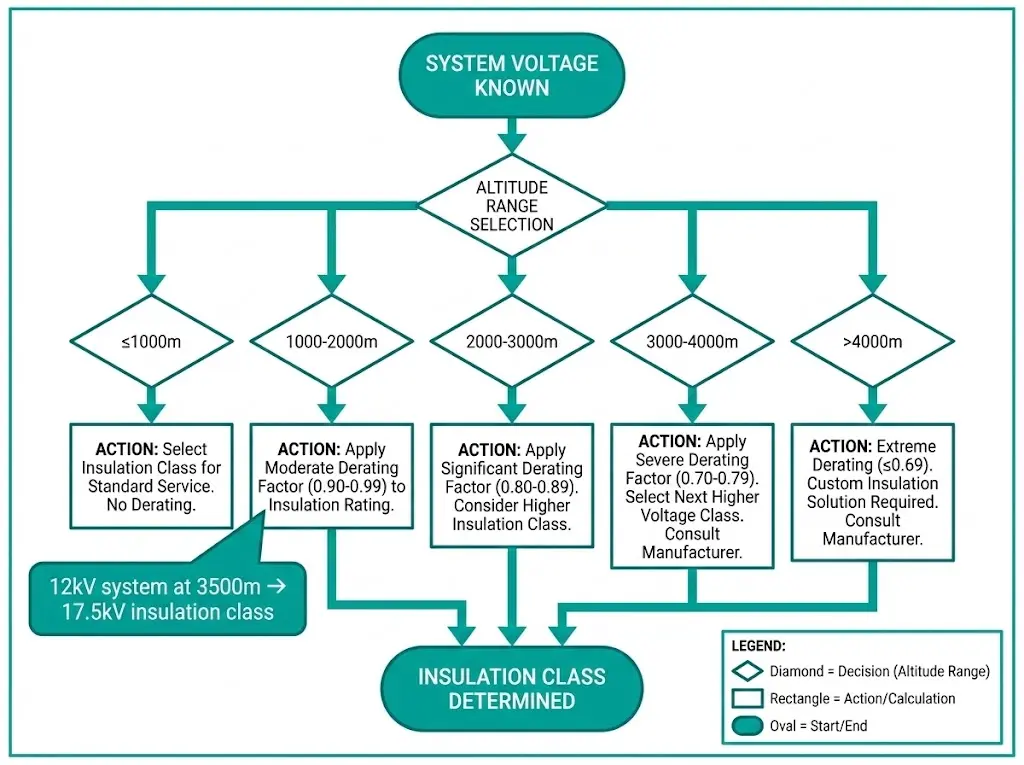

L'approche standard sélectionne la classe d'isolation immédiatement supérieure lorsque la tension de tenue corrigée tombe en dessous des marges adéquates. Pour un système de 12 kV fonctionnant à 3 500 mètres, la capacité d'isolation effective d'un contacteur de classe 12 kV tombe à environ 12 × 0,84 = 10,1 kV équivalents - une marge insuffisante pour un fonctionnement fiable. La spécification d'une classe d'isolation de 17,5 kV rétablit des réserves diélectriques adéquates.
La vérification du niveau d'isolation de base (BIL) suit la même logique. Un contacteur ayant un BIL de 75 kV au niveau de la mer ne fournit qu'un BIL effectif de 63 kV à 4 000 mètres. Si le système nécessite un BIL de 75 kV, il faut spécifier un équipement de 95 kV ou plus.
Les exigences en matière de lignes de fuite sont inversement proportionnelles au facteur de correction. Un contacteur à vide de 12 kV nécessitant une ligne de fuite totale de 250 mm au niveau de la mer a besoin d'environ 250 ÷ 0,80 = 312 mm à 4 000 mètres - une augmentation de 25% qui a un impact sur les dimensions globales de l'équipement.
[Regard d'expert : les pièges de la spécification de l'isolation].
- La distance de fuite ne garantit pas à elle seule la performance - la contamination de la surface en altitude (fréquente dans les mines) réduit encore l'efficacité de l'isolation.
- Les isolateurs en caoutchouc de silicone sont plus performants que la porcelaine dans les applications extérieures en haute altitude grâce à la récupération de la surface hydrophobe.
- Les barrières de phase entre les pôles requièrent la même correction d'altitude que les dégagements extérieurs.
- Les tests BIL effectués à l'altitude de fabrication peuvent ne pas refléter les performances de l'installation à des altitudes plus élevées.
Lorsqu'il n'est pas possible de surdimensionner le contacteur à vide, des systèmes de refroidissement améliorés peuvent partiellement compenser la réduction du transfert de chaleur par convection en altitude.
Ventilation forcée augmente le débit d'air volumétrique à travers les composants générateurs de chaleur. Dimensionner les ventilateurs pour une capacité supérieure de 20-30% CFM par rapport aux exigences du niveau de la mer. Tenir compte de l'affaiblissement du moteur du ventilateur en altitude - le moteur du système de refroidissement perd également de sa puissance dans l'air raréfié. Les systèmes de filtrage deviennent essentiels dans les environnements poussiéreux des montagnes ou des mines, où l'infiltration de contaminants compromettrait les surfaces d'isolation.
Amélioration du dissipateur thermique ajoute de la masse thermique et de la surface de dissipation. Des bornes en cuivre ou en aluminium surdimensionnées, des dissipateurs thermiques supplémentaires sur les conducteurs principaux et des barres omnibus plus longues à l'intérieur des boîtiers contribuent à la gestion thermique. Ces mesures passives augmentent le coût et l'espace, mais ne nécessitent pas de maintenance permanente.
Réglage du rapport cyclique fonctionne pour les charges intermittentes. La réduction de la fréquence de commutation permet une récupération thermique entre les opérations. Un contacteur prévu pour 300 opérations par heure au niveau de la mer peut être limité à 200 opérations par heure à 4 000 mètres. Cette approche convient aux processus discontinus ou aux démarrages de moteurs peu fréquents, mais échoue pour les applications à service continu.
L'analyse des compromis favorise généralement les contacteurs surdimensionnés pour les charges continues et l'amélioration du refroidissement pour les installations à espace limité et à fonctionnement intermittent. Les stratégies combinées - surdimensionnement modéré et ventilation améliorée - constituent souvent la solution la plus robuste pour les applications critiques.
Pour les applications nécessitant disjoncteurs à vide à côté des contacteurs, appliquer la même méthode de correction d'altitude à tous les équipements de commutation à moyenne tension de l'installation.

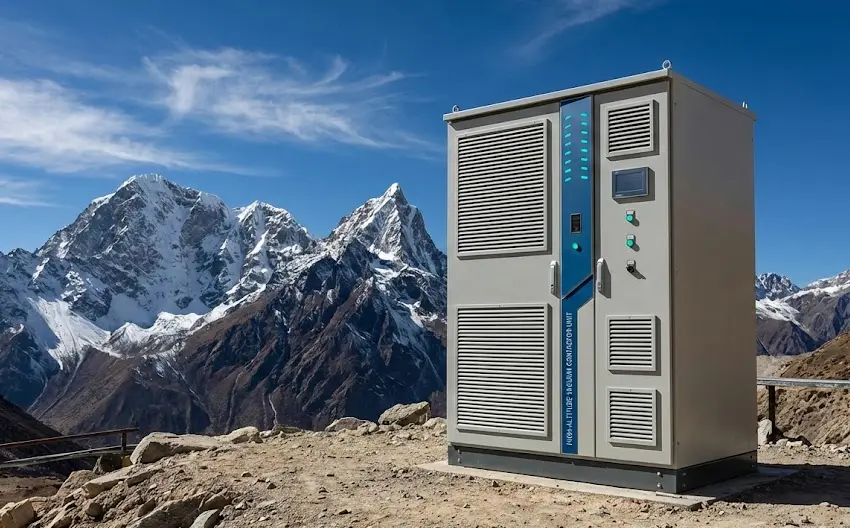

Les exploitations minières de cuivre et de lithium dans les Andes installent régulièrement des appareillages de commutation de moyenne tension à une altitude de 4 000 à 5 000 m. Les installations de télécommunications et les observatoires astronomiques occupent des sites situés à plus de 5 000 m d'altitude. Les installations de télécommunications et les observatoires astronomiques occupent des sites à plus de 5 000 mètres d'altitude. Ces installations génèrent des connaissances pratiques qui complètent les calculs théoriques.
L'effet couronne visible devient courant sur les connexions des bornes et les supports des barres omnibus lorsque l'équipement fonctionne près de la tension nominale à des altitudes supérieures à 3 500 mètres. La lueur violette caractéristique, souvent visible uniquement la nuit, indique l'approche des seuils d'embrasement. Le personnel de maintenance d'une exploitation minière chilienne a signalé une activité corona sur des équipements de 12 kV qui avaient fonctionné sans problème sur des sites à plus basse altitude.

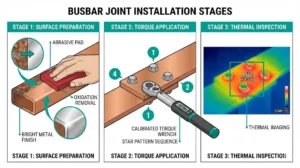

Les connexions boulonnées sont nettement plus chaudes en altitude. Des études par imagerie thermique menées dans des mines de cuivre péruviennes ont révélé des températures terminales supérieures de 15 à 25°C à celles d'installations équivalentes situées au niveau de la mer et soumises à des charges similaires. Cette élévation de température accélère la dégradation des joints, ce qui nécessite une vérification plus fréquente du couple de serrage et des tests de résistance de contact.
La contamination par la poussière aggrave les effets de l'altitude en déposant des pistes conductrices sur les surfaces de fuite. Les environnements miniers de montagne combinent un air raréfié avec des niveaux élevés de particules, une combinaison difficile pour l'isolation externe. Les appareillages de commutation fermés avec ventilation filtrée sont plus performants que les modèles ouverts dans ces conditions.
Les stocks de pièces de rechange doivent comprendre des composants adaptés à l'altitude. Les contacteurs de remplacement standard ou les dispositifs auxiliaires utilisés pour les réparations d'urgence peuvent ne pas correspondre aux spécifications améliorées de l'équipement d'origine. Les Guide de sélection des VCB d'intérieur et d'extérieur traite des considérations relatives aux boîtiers qui s'appliquent également aux contacteurs à vide dans les installations de montagne exposées.
La sélection des contacteurs à vide pour les hautes altitudes va au-delà des spécifications du catalogue. L'assistance technique pour les calculs spécifiques à l'altitude, les configurations d'isolation personnalisées et la documentation pour la vérification de la conformité distinguent les fabricants compétents des fournisseurs de produits de base.
La consultation technique doit porter sur les conditions spécifiques au site : altitude exacte, plage de température ambiante, degré de contamination, exigences en matière de cycle de travail et contraintes liées à l'enceinte. Les tableaux de déclassement génériques fournissent des points de départ, mais les solutions optimales nécessitent une ingénierie d'application.
Fabrication de contacteurs à vide par XBRELE Les capacités de la gamme comprennent des configurations adaptées à l'altitude avec des classes d'isolation améliorées, des lignes de fuite étendues et des dispositions de gestion thermique conçues pour des élévations d'installation spécifiques. Demandez des spécifications techniques adaptées à l'altitude de votre site et à vos exigences de fonctionnement.
Référence externe : IEC 62271-106 - Norme CEI 62271-106 pour les contacteurs à courant alternatif
Q : À quelle altitude les contacteurs à vide doivent-ils être déclassés ?
R : Le déclassement commence généralement au-dessus de 1 000 mètres d'altitude, les facteurs de correction augmentant progressivement - prévoir une réduction de courant d'environ 15-20% à 3 500 mètres et de 20-25% à 4 500 mètres.
Q : L'altitude affecte-t-elle la capacité d'interruption d'arc de l'interrupteur à vide ?
R : Non. L'interrupteur à vide fonctionne à des pressions internes inférieures à 10-³ Pa, quelles que soient les conditions atmosphériques externes, ce qui permet de maintenir des performances constantes d'extinction d'arc quelle que soit l'altitude d'installation.
Q : Puis-je installer un contacteur à vide 12kV standard à 4000 mètres sans modification ?
R : Généralement déconseillé. Le facteur de correction diélectrique à 4 000 mètres réduit l'efficacité de l'isolation externe d'environ 20%, ce qui nécessite généralement une classe d'isolation de 17,5kV pour des marges de résistance à la tension adéquates sur les systèmes de 12kV.
Q : Comment les facteurs de déclassement combinés de l'altitude et de la température fonctionnent-ils ensemble ?
R : Multipliez les facteurs individuels. Par exemple, à 3 000 mètres (facteur d'altitude de 0,88) avec une température ambiante de 50°C (facteur de température d'environ 0,90), le déclassement combiné atteint 0,88 × 0,90 = 0,79, ce qui réduit le courant admissible à 79% de la valeur nominale du catalogue.
Q : Le refroidissement forcé est-il toujours nécessaire pour les installations de contacteurs à vide à haute altitude ?
R : Pas toujours. Le surdimensionnement du contacteur permet souvent d'obtenir une marge thermique suffisante sans refroidissement actif - une unité de 630 A fonctionnant à une charge de 400 A maintient généralement des températures acceptables, même à 4 000 mètres d'altitude.
Q : Quels sont les ajustements de maintenance applicables aux contacteurs à vide de haute altitude ?
R : Augmenter la fréquence d'inspection des connexions boulonnées (la dégradation thermique s'accélère), surveiller les surfaces d'isolation pour détecter les dommages causés par l'effet corona ou le suivi de la contamination, et s'assurer que les pièces de rechange correspondent aux spécifications adaptées à l'altitude plutôt qu'aux composants standard utilisés au niveau de la mer.
Q : Les bobines de commande et les contacts auxiliaires doivent-ils également être classés en fonction de l'altitude ?
R : Oui. Les bobines électromagnétiques subissent un refroidissement réduit tout comme les circuits principaux, et les contacts auxiliaires prévus pour des conditions thermiques au niveau de la mer peuvent surchauffer en altitude en cas de fonctionnement continu.
