Séries VS1 et LZND : solutions de protection standard et haute endurance
Une gamme couvrant tout le spectre de la commutation moyenne tension en intérieur. Choisissez le Disjoncteur à vide vs1 (ZN63) pour une distribution standard de 12 kV à 24 kV dans les panneaux KYN28, ou mise à niveau vers le LZND Repulsion électrique VCB pour une commutation ultra-rapide et une durée de vie mécanique de 300 000 opérations.
Disjoncteurs à vide VS1 et LZND pour appareillage de commutation à enveloppe métallique
Cette série offre une plateforme unifiée pour la protection moyenne tension en intérieur, couvrant à la fois la distribution standard et les applications industrielles exigeantes. Elle comprend la norme industrielle VS1 (ZN63) pour les applications générales et spécialisées Série LZND pour une commutation haute fréquence, garantissant des performances optimales dans les panneaux KYN28 et personnalisés.
La norme Modèles VS1 utilisent un mécanisme de fonctionnement à ressort modulaire pour assurer une commutation fiable pour les réseaux électriques de 12 kV et 24 kV. Ils sont conçus pour protéger de manière économique les alimentations et les transformateurs, avec une durée de vie mécanique pouvant atteindre 30 000 opérations et une capacité de coupure en court-circuit pouvant atteindre 31,5 kA.
Pour les environnements exigeants, le Modèles LZND disposer d'une fonctionnalité avancée mécanisme de répulsion électrique. Cette conception unique sépare la fermeture normale de l'élimination des défauts, ce qui permet d'obtenir une durée de vie ultra-longue de 300 000 opérations. C'est la solution idéale sans entretien pour les fours électriques à arc, les treuils miniers et les démarreurs progressifs où les disjoncteurs standard ne fonctionnent pas.
Pour une vue d'ensemble des solutions de disjoncteurs à vide XBRELE, veuillez consulter le site Page pilier sur les disjoncteurs à vide .
Spécifications techniques et guide de sélection des VCB d'intérieur
Comparez les paramètres techniques et les dimensions de notre série Standard VS1 et de notre série High-Endurance LZND afin de choisir le disjoncteur adapté à votre appareillage de commutation.

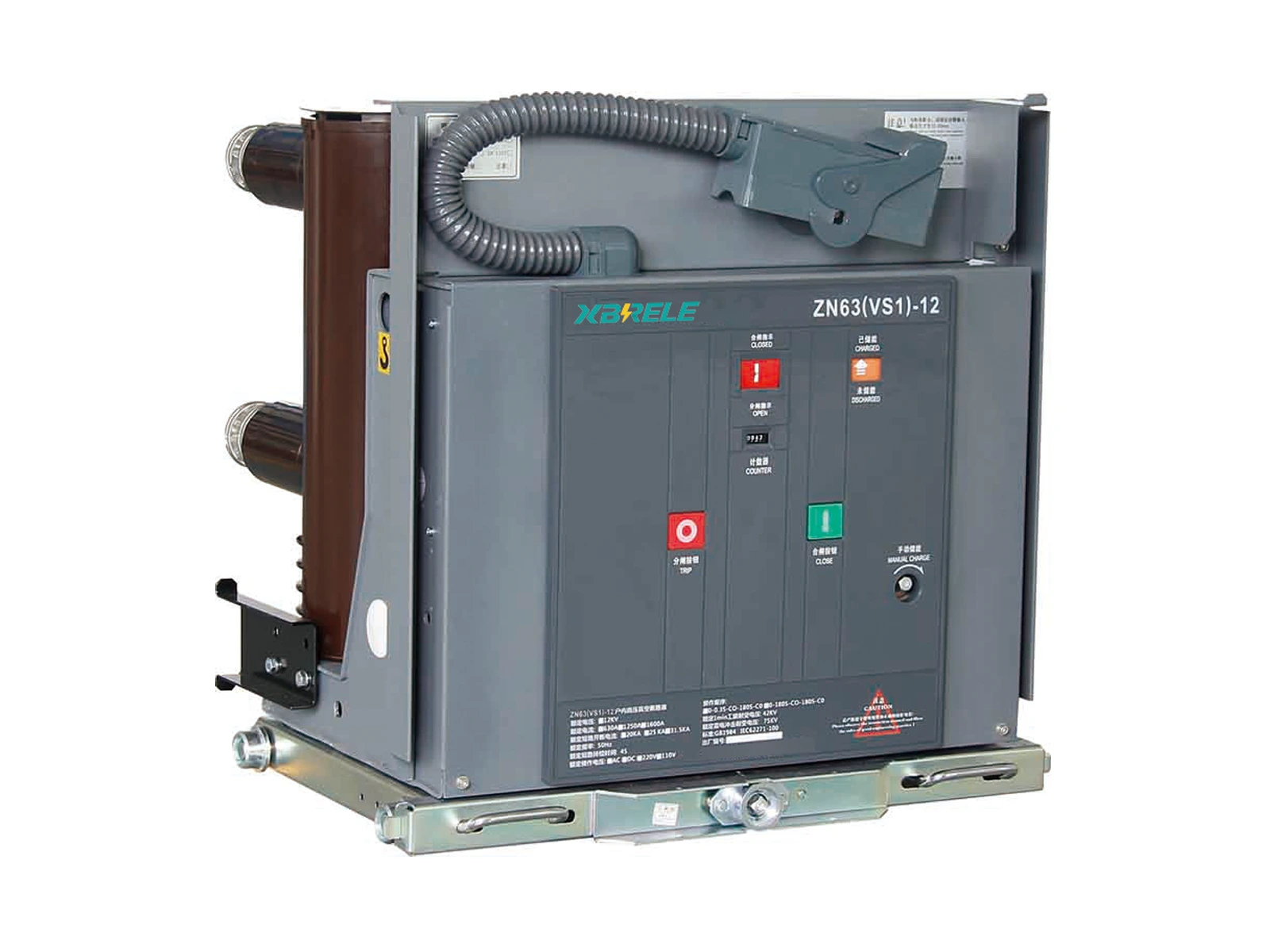

Aperçu technique du VS1-12
Le VS1-12 est un disjoncteur à vide pour usage intérieur avec une tension nominale triphasée CA 50 Hz de 12 kV. Il est utilisé comme unité de protection et de contrôle des équipements du réseau électrique et des équipements électriques des entreprises industrielles et minières, et convient à un fonctionnement fréquent dans des conditions de courant nominal ou de court-circuit.
Le disjoncteur adopte une conception intégrale du mécanisme de commande et du corps de coupure/isolation, et peut être fourni sous forme d'unité fixe ou combiné à un mécanisme de propulsion spécial pour former une unité mobile sur chariot.
Le tableau ci-dessous est tiré de la fiche technique VS1-12 et résume les principales caractéristiques électriques.
Principaux paramètres techniques — VS1-12
Valeurs selon la fiche technique du disjoncteur à vide moyenne tension VS1-12.
| Non. | Article | Unité | VS1-12 |
|---|---|---|---|
| 1 | Tension nominale | kV | 12 |
| 2 | Fréquence nominale | Hz | 50 |
| 3 | Tension de tenue à la fréquence industrielle (1 min) | kV | 42 / 48 |
| 4 | Tension de tenue aux impulsions de foudre (crête) | kV | 75 / 85 |
| 5 | Courant de court-circuit nominal | kA | 20 / 25 / 31.5 / 40 |
| 6 | Courant nominal | A | 630 / 1250 / 1600 / 2000 / 2500 |
| 7 | Courant de coupure nominal de courte durée (valeur efficace) | kA | 20 / 25 / 31.5 / 40 |
| 8 | Courant de coupure nominal (valeur de crête) | kA | 50 / 63 / 80 / 100 |
| 9 | Courant de court-circuit nominal (valeur de crête) | kA | 50 / 63 / 80 / 100 |
| 10 | Durée nominale du courant de court-circuit | s | 4 |
| 11 | Durée de vie mécanique | opérations | 20,000 |
| 12 | Tension de tenue à la fréquence industrielle du circuit secondaire (1 min) | V | 2000 |
| 13 | Séquence de fonctionnement nominale | — | O – 0,3 s – CO – 180 s – CO |

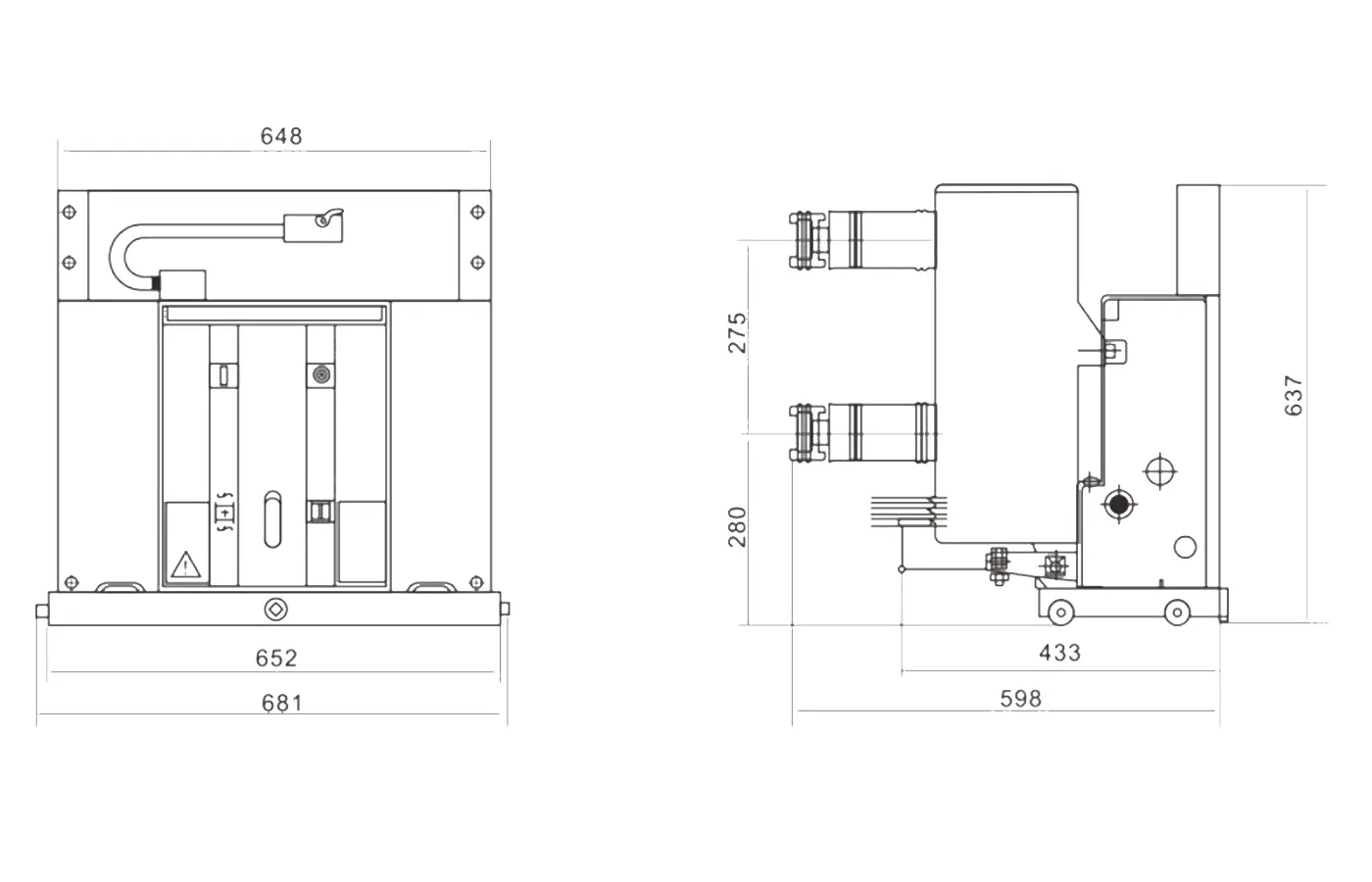

Contours et dimensions de montage — VS1-12
Contours et dimensions de montage du disjoncteur à vide intérieur VS1-12 pour appareillage de commutation à enveloppe métallique de type KYN28.
| Article | Symbole | Valeur (mm) | Remarque |
|---|---|---|---|
| Hauteur totale | H | — | Hauteur totale de l'ensemble disjoncteur |
| Largeur totale | W | — | Y compris l'espacement des phases |
| Profondeur | D | — | Profondeur totale à l'intérieur de l'armoire électrique |
| Espacement des trous de montage (horizontal) | L1 | — | Espacement des boulons de la charrette à bras ou de la base fixe |
| Espacement des trous de montage (vertical) | L2 | — | Pour correspondre au châssis de l'appareillage de commutation |
| Taille du trou de montage | Φ | — | Diamètre des boulons de fixation |

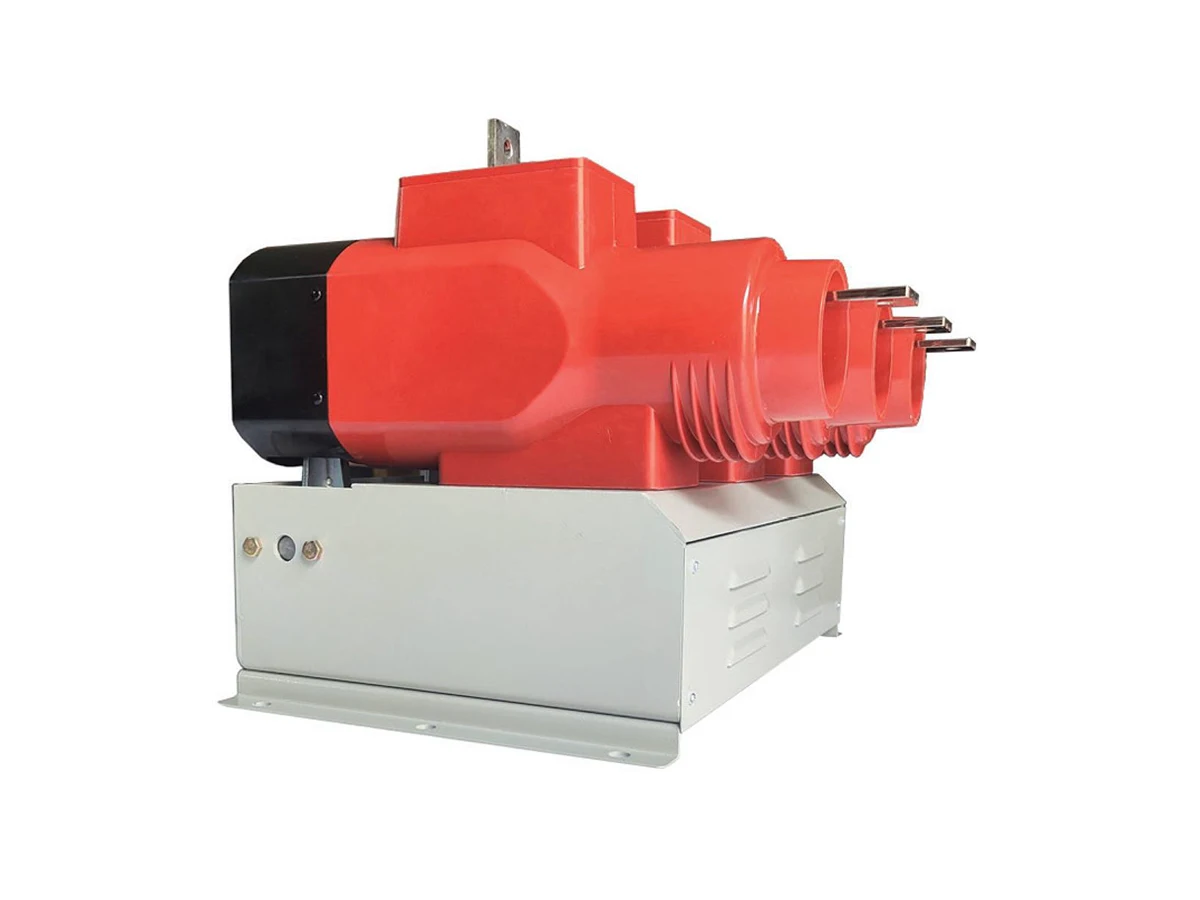

LZND-12 VCB haute endurance
Le LZND-12 est un disjoncteur à vide d'intérieur de nouvelle génération conçu pour les applications à usage intensif. Il présente une caractéristique unique mécanisme de compensation de répulsion électrique qui sépare la fermeture sous charge normale de la fermeture en court-circuit.
Cette conception innovante réduit considérablement la taille du mécanisme et la puissance requise tout en offrant une durée de vie mécanique incroyable de 300 000 opérations. C'est le choix idéal pour les commutations fréquentes dans les fours électriques à arc, les démarreurs progressifs et les treuils miniers.
Le tableau ci-dessous résume les principaux paramètres techniques du modèle LZND-12/630-20U.
Principaux paramètres techniques — LZND-12
Valeurs selon la fiche technique du disjoncteur à vide à répulsion électrique LZND-12.
| Non. | Article | Unité | LZND-12/630-20U |
|---|---|---|---|
| 1 | Tension nominale | kV | 12 |
| 2 | Fréquence nominale | Hz | 50 / 60 |
| 3 | Tension de tenue à la fréquence industrielle (1 min) | kV | 42 |
| 4 | Tension de tenue aux impulsions de foudre (crête) | kV | 75 |
| 5 | Courant de court-circuit nominal | kA | 20 |
| 6 | Courant nominal | A | 630 |
| 7 | Courant admissible de courte durée (thermique) | kA | 20 |
| 8 | Courant de crête nominal admissible (dynamique) | kA | 50 |
| 9 | Courant de court-circuit nominal (crête) | kA | 50 |
| 10 | Durée nominale de court-circuit | s | 4 |
| 11 | Durée de vie mécanique | ops | 300,000 |
| 12 | Heure de fermeture / Heure d'ouverture | ms | 60 / ≤40 |
| 13 | Tension de commande | V | CA/CC 220 |

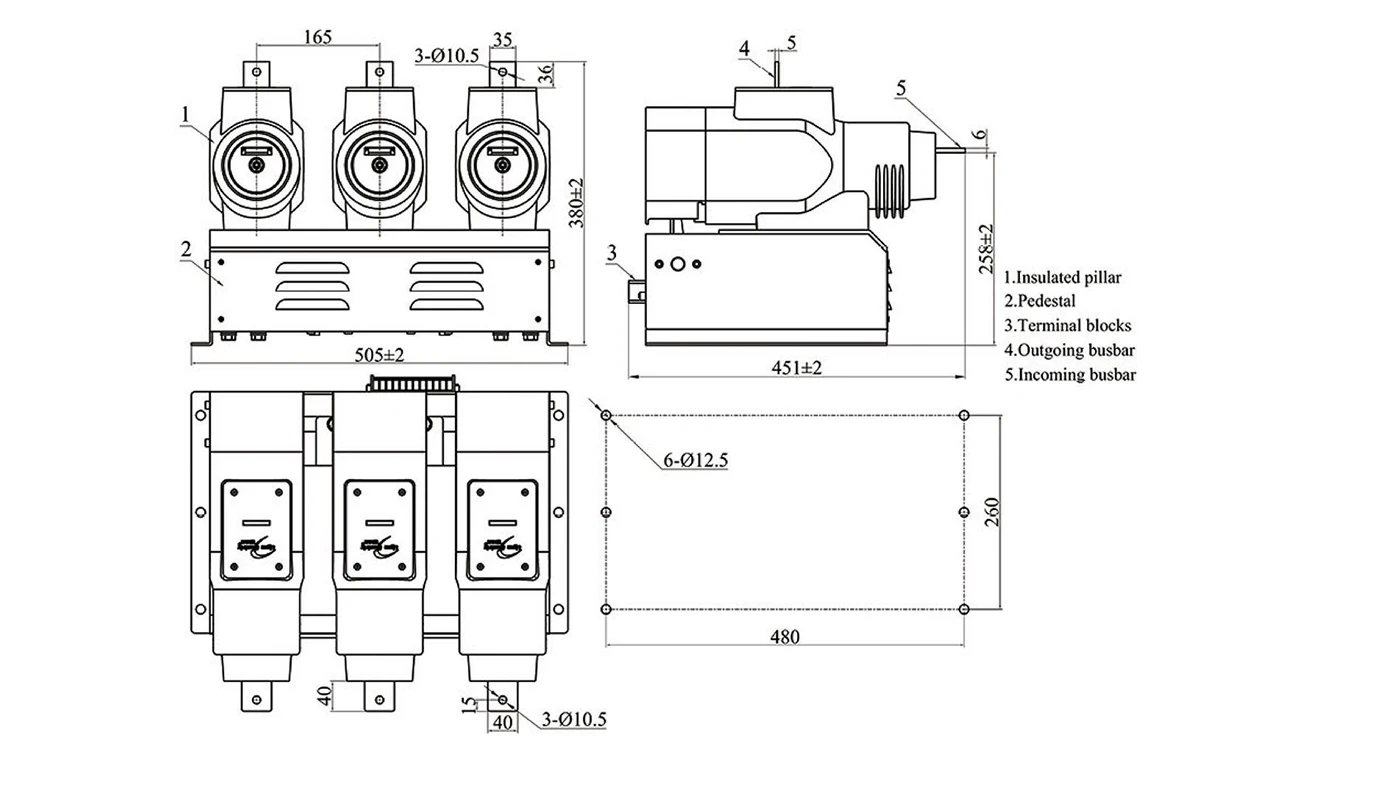

Contours et dimensions de montage — LZND-12
Dimensions d'installation compactes pour le disjoncteur à vide à répulsion électrique LZND-12.
| Article | Valeur (mm) | Remarque |
|---|---|---|
| Largeur totale | 480 | Largeur compacte |
| Profondeur totale | 451 | Y compris les terminaux |
| Hauteur totale | 380 | Sommet du mât |
| Espacement des phases | 165 | (150/180/210 en option) |
| Trou de montage (W) | 460 | Largeur de base |
| Trou de montage (D) | 286 | Profondeur de base |
Solutions de protection, de contrôle et de commutation fréquente
Que vous ayez besoin d'une protection standard pour les réseaux de distribution (VS1) ou d'un contrôle spécialisé pour l'industrie lourde (LZND), nos VCB intérieurs s'intègrent parfaitement aux relais et aux systèmes de verrouillage pour former des solutions complètes d'appareillage de commutation à enveloppe métallique.
Systèmes de protection avancés
Mettez en place une protection coordonnée pour les applications standard et intensives à l'aide de disjoncteurs VS1 ou LZND associés à des relais modernes.
- Protection contre les surintensités et les défauts à la terre pour les lignes d'alimentation électrique
- Protection contre les courts-circuits jusqu'à 50 kA (Résistance maximale LZND)
- CT intégrés pour les fonctions de protection et de mesure
- Élimination fiable des défauts pour les transformateurs et les batteries de condensateurs
Mécanisme et options de fonctionnement
Choisissez le mécanisme de fonctionnement adapté à votre cycle de service : ressort standard pour la distribution ou répulsion électrique pour les commutations fréquentes.
- VS1 : Mécanisme à ressort avec chargement motorisé/manuel
- LZND : Mécanisme de répulsion électrique pour 300 000 opérations
- Verrouillages mécaniques et électriques pour un fonctionnement sûr
- Contacts auxiliaires pour rétroaction SCADA et logique d'interverrouillage
Appareillage de commutation et intégration de systèmes
Conçus pour offrir une grande flexibilité, nos disjoncteurs s'intègrent dans les nouveaux panneaux ou constituent des mises à niveau hautement performantes pour les installations existantes.
- Compatible avec l'appareillage de commutation à revêtement métallique KYN28 12 kV/24 kV
- Idéal pour démarreur progressif haute tension armoires (LZND)
- Versions fixes ou amovibles disponibles
- Dispositions personnalisées des terminaux pour une intégration OEM transparente
Comment XBRELE fabrique des disjoncteurs à vide VS1 et LZND fiables
Derrière chaque unité VS1 et LZND se cache un processus de fabrication contrôlé, allant de l'inspection des interrupteurs à vide aux tests de routine, conçu pour garantir la fiabilité à long terme des applications d'appareillage de commutation à enveloppe métallique.
De l'interrupteur à vide au disjoncteur fini
XBRELE fabrique les ensembles d'interrupteurs à vide, les mécanismes et les corps de disjoncteurs dans le cadre d'un processus coordonné. Chaque étape est contrôlée et enregistrée afin d'assurer la traçabilité de chaque disjoncteur VS1 et LZND.
- 01
Inspection d'un interrupteur à vide
Les interrupteurs à vide sont contrôlés avant leur assemblage afin de vérifier la course des contacts, la surcourse, la résistance des contacts et l'intégrité du vide.
- 02
Isolation et assemblage des poteaux
Les interrupteurs sont intégrés dans des unités à poteaux isolés (VS1) ou des poteaux encastrés (LZND) afin d'assurer une performance diélectrique stable pendant le service.
- 03
Intégration et ajustement des mécanismes
Le mécanisme de fonctionnement (à ressort ou à répulsion électrique) est assemblé et réglé de manière à ce que les vitesses d'ouverture/fermeture et les temps de rebond restent dans des limites strictes.
- 04
Chariot à main / assemblage à châssis fixe
Les pôles et le mécanisme du disjoncteur sont montés sur un chariot amovible ou un châssis fixe et adaptés à l'interface de commutation KYN28.
- 05
Essais de routine et inspection finale
Chaque disjoncteur est soumis à des tests électriques, mécaniques et diélectriques avant son emballage, et son numéro de série est associé à un dossier qualité.
Tests de routine pour chaque disjoncteur
Les tests électriques de routine vérifient le niveau d'isolation et les performances de commutation de chaque pôle.
Vérification de l'isolation et de la commutation
- Essais de résistance à la fréquence industrielle entre phases et à la terre
- Essais de résistance aux impulsions sur échantillons selon les exigences du projet
- Mesure de la résistance de contact pour chaque circuit principal
- Essais de fonctionnement mécanique pour les séquences O / CO à la tension de commande nominale
Les rapports des tests de routine peuvent être fournis avec la livraison si nécessaire.
Fiabilité mécanique
- Vérification de 30 000 (VS1) à 300 000 (LZND) opérations mécaniques
- Contrôle des vitesses d'ouverture et de fermeture dans les limites spécifiées
- Contrôle du temps de rebond de fermeture et du synchronisme des pôles
- Contrôles environnementaux pour la lubrification et le fonctionnement à basse température
Documentation et traçabilité
- Rapports d'essais de type et certificats d'essais de routine pour les séries VS1 et LZND
- Registres d'inspection en usine avec traçabilité des numéros de série
- Schémas, schémas de câblage et schémas des bornes au format numérique
- Recommandations d'entretien pour les utilisateurs industriels et les postes électriques
Des essais FAT / QAP / ITP peuvent être organisés sur demande pour les projets de services publics et EPC.
Logistique mondiale pour les VCB standard et haute performance
XBRELE fournit à la fois des disjoncteurs VS1 standard et des unités LZND spécialisées dans le monde entier. Nous fournissons des emballages adaptés à l'exportation et une assistance technique afin de garantir le bon déroulement de vos projets d'appareillage électrique intérieur.
Délai de livraison et disponibilité
Nous disposons d'un stock de composants VS1 courants pour un assemblage rapide, tandis que les unités LZND spécialisées sont fabriquées sur commande.
- VS1 (Standard) : Délai de livraison de 15 à 20 jours
- LZND (Personnalisé) : 25 à 35 jours pour la production et les tests
- Faible quantité minimale de commande pour les fabricants de panneaux OEM
- Options de fret aérien urgent pour les pièces de rechange critiques
Emballage sécurisé pour l'exportation
Tous les disjoncteurs sont emballés de manière à résister au transport sur de longues distances, garantissant ainsi l'intégrité du mécanisme à l'arrivée.
- Caisses en bois renforcées avec mousse amortissante
- Emballage sous vide pour la protection contre l'humidité
- Mécanismes LZND sécurisés par des renforts supplémentaires
- Documentation d'expédition complète (FOB/CIF/DDP) fournie
Assistance technique et assistance projet
Notre équipe d'ingénieurs vous aide à intégrer nos produits dans les panneaux KYN28 et les armoires industrielles personnalisées.
- Modèles CAO 2D/3D pour la conception de la disposition des panneaux
- Guide de sélection LZND pour des commutations fréquentes
- Schéma de câblage et assistance pour la logique de verrouillage
- Assistance à distance pour la mise en service disponible
Foire aux questions sur le disjoncteur à vide VS1
Les réponses ci-dessous couvrent les questions typiques posées par les fabricants d'armoires électriques, les entrepreneurs EPC et les services publics lors de la sélection et de l'utilisation des disjoncteurs à vide d'intérieur VS1.
Quelles sont les applications typiques du disjoncteur à vide d'intérieur VS1 ?
Les disjoncteurs à vide VS1 pour usage intérieur sont principalement utilisés dans les appareillages de commutation à enveloppe métallique tels que les panneaux KYN28-12 / KYN28-24 pour les systèmes de distribution moyenne tension.
- Alimentations entrantes et sortantes dans les sous-stations de 6 à 12 kV ou 24 kV
- Compartiments d'alimentation de transformateurs et compartiments de commutation de batteries de condensateurs
- Tableaux de distribution industriels et centres de commande de moteurs
- Remplacement de l'huile ou du SF vieillissant6 disjoncteurs dans les appareillages de commutation existants
À quelles normes le disjoncteur à vide VS1 est-il conforme ?
Les disjoncteurs VS1 sont conçus et testés selon les normes internationales et nationales applicables aux disjoncteurs CA haute tension, notamment :
- norme CEI IEC 62271-100 (Appareillage à haute tension – Disjoncteurs à courant alternatif)
- Normes nationales pertinentes telles que GB/T 1984 pour les disjoncteurs haute tension à courant alternatif
- Exigences spécifiques au projet en matière d'utilité ou d'appel d'offres, le cas échéant
Comment choisir le courant nominal et la capacité de coupure d'un disjoncteur VS1 ?
Le courant nominal et le pouvoir de coupure doivent être adaptés au niveau de court-circuit du système et à la charge de l'alimentation ou du transformateur.
- Choisissez un courant de 630 A, 1250 A ou supérieur en fonction de la charge du jeu de barres et de l'alimentation.
- Sélectionnez le courant de court-circuit nominal en fonction du niveau de défaut calculé au niveau du panneau.
- Vérifiez le courant de court-circuit (crête) et le courant de courte durée admissible auprès du fournisseur de l'appareillage de commutation.
- S'assurer que les rapports CT et les réglages du relais de protection correspondent à la valeur nominale VS1 sélectionnée.
Pour les projets complexes, XBRELE peut examiner les schémas unifilaires et les calculs de niveau de défaut afin de confirmer la puissance nominale VS1 correcte.
Quelles tensions de commande et quels circuits auxiliaires sont disponibles pour le VS1 ?
Le mécanisme à ressort VS1 peut être fourni avec différentes tensions de commande et différents circuits auxiliaires afin de s'adapter à la conception de l'appareillage.
- Tensions de commande courantes : 110 V CC, 220 V CC, 110 V CA ou 220 V CA
- Contacts auxiliaires pour l'état ouvert/fermé, l'indication de charge du ressort et les signaux de déclenchement
- Bornes pour déclenchement par shunt, bobine de fermeture et circuit anti-pompage
- Déclenchement en cas de sous-tension et verrouillage de fermeture en option sur demande
Quel entretien est recommandé pour les disjoncteurs à vide d'intérieur VS1 ?
Par rapport au pétrole ou au SF6 Les disjoncteurs à vide VS1 ne nécessitent qu'un entretien courant limité, mais des contrôles périodiques restent néanmoins importants.
- Inspection visuelle régulière des surfaces isolantes, des volets et des dispositifs de mise à la terre
- Vérification du fonctionnement mécanique, des verrouillages et du mécanisme de rayonnage
- Mesure de la résistance de contact et des temps d'ouverture/fermeture du mécanisme lorsque nécessaire
- Nettoyage et lubrification conformément aux directives d'entretien fournies par XBRELE.
Pour les sous-stations critiques, une surveillance basée sur l'état et des tests diagnostiques périodiques peuvent être ajoutés afin de prolonger la durée de vie et d'améliorer la fiabilité.
Le disjoncteur VS1 est-il interchangeable avec les panneaux ABB, Schneider, Siemens ou Eaton ?
Les disjoncteurs VS1 sont principalement conçus pour être utilisés dans les appareillages de commutation à enveloppe métallique chinois et internationaux, tels que les panneaux de type KYN28, et peuvent dans certains cas être adaptés pour remplacer des panneaux équipés à l'origine d'autres marques.
- L'interface mécanique (rayonnages, volets, contacts fixes) doit correspondre à la conception originale du panneau.
- Les dimensions du circuit primaire et les distances d'isolement doivent être vérifiées par rapport au système de barres omnibus existant.
- Le câblage de commande, les contacts auxiliaires et les verrouillages doivent être adaptés au schéma du panneau.
- Dans de nombreux cas, une étude de modernisation spécifique ou un chariot adapté est nécessaire.
Pour tout remplacement de disjoncteurs ABB, Schneider, Siemens, Eaton ou d'autres fabricants OEM, XBRELE recommande de fournir les schémas du panneau, des photos et les données de la plaque signalétique afin de pouvoir effectuer une vérification détaillée de la compatibilité avant de proposer une solution de modernisation.
