Trois dispositifs dominent les systèmes de protection de la distribution, mais leurs limites fonctionnelles sont à l'origine d'erreurs de spécification persistantes. Les disjoncteurs interrompent le courant de défaut sur commande mais manquent d'autonomie dans la prise de décision. Les réenclencheurs détectent les défauts, interrompent le courant et rétablissent automatiquement le service. Les sectionneurs ne peuvent pas du tout interrompre le courant de défaut ; ils comptent les opérations en amont et ne s'ouvrent que pendant les intervalles hors tension. La compréhension de ces distinctions permet d'éviter les défaillances de coordination, les dommages aux équipements et les retards inutiles dans la passation des marchés sur les réseaux à moyenne tension.

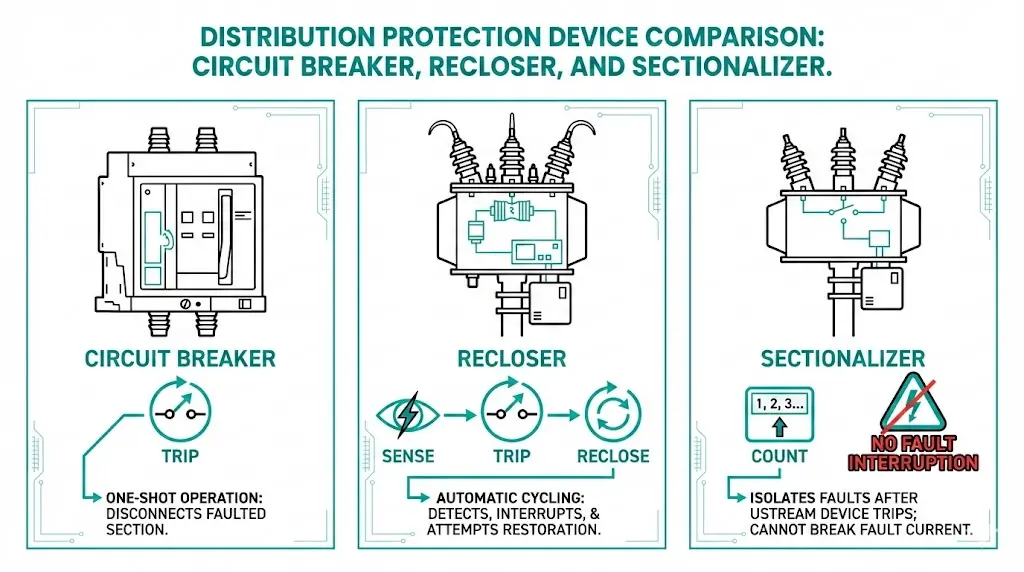

Le réenclencheur vs disjoncteur vs sectionneur repose sur trois questions : L'appareil peut-il interrompre le courant de défaut ? Détecte-t-il les défauts de manière indépendante ? Se referme-t-il automatiquement ?
Disjoncteurs Les relais de protection fonctionnent comme le dispositif de base d'interruption des défauts. Lorsque le courant de défaut dépasse le seuil de déclenchement - typiquement 400-1 200 A pour les disjoncteurs de distribution moyenne tension - les relais de protection commandent la séparation des contacts. Le mécanisme de coupure, qu'il soit à vide ou SF₆, doit éteindre les arcs dans un délai de 3 à 5 cycles (50 à 83 ms à 60 Hz). Selon la norme IEEE C37.04, les disjoncteurs sont conçus pour un nombre spécifique d'interruptions de courant de défaut, généralement 10 000 opérations mécaniques et 30 interruptions de défaut à pleine puissance avant de nécessiter un entretien. Les disjoncteurs servent de “dernière ligne de défense” - ils se déclenchent une fois et nécessitent un réenclenchement manuel ou déclenché par le SCADA.
Reclosers ajoutent une intelligence d'élimination automatique des défauts. Ces dispositifs exécutent une séquence programmable : ils se déclenchent lors de la détection d'un défaut, attendent un temps mort prédéfini (généralement de 0,5 à 2 secondes), puis se referment automatiquement. Si le défaut persiste, le réenclencheur répète cette séquence - généralement 3 à 4 tentatives avant le verrouillage. La norme CEI 62271-111 régit les performances des réenclencheurs, exigeant une capacité d'interruption allant jusqu'à 16 kA et des séquences de fonctionnement telles que 1-rapide, 3-retardé. L'expérience sur le terrain montre que 70-80% des défauts des lignes aériennes sont transitoires (contact avec un arbre, foudre), ce qui rend les réenclencheurs essentiels pour réduire les pannes prolongées.
Sectionalizers diffèrent fondamentalement parce qu'ils ne peuvent pas interrompre le courant de défaut. Au lieu de cela, ils comptent les opérations des dispositifs de protection en amont pendant les conditions de défaut. Après avoir détecté un nombre prédéfini de déclenchements en amont (généralement de 1 à 3), les sectionneurs s'ouvrent pendant le temps mort, c'est-à-dire la fenêtre de courant nul pendant laquelle le réenclencheur ou le disjoncteur en amont est ouvert. Cette coordination nécessite des temps d'ouverture des sectionneurs inférieurs à 200 ms pour achever l'isolation avant que le réenclenchement ne se produise.
Cette hiérarchie opérationnelle permet une coordination rentable de la protection, chaque dispositif étant optimisé pour sa fonction spécifique dans la séquence d'élimination des défauts.
[Regard d'expert : les réalités de la coordination sur le terrain]
- Les réglages de comptage du sectionneur doivent toujours être inférieurs d'au moins un comptage au réglage de verrouillage du réenclencheur en amont (par exemple, 2 comptages pour un réenclencheur à 3 coups).
- Les intervalles de temps mort inférieurs à 500 ms provoquent souvent des dysfonctionnements du sectionneur dans les climats humides où les mécanismes de contact réagissent plus lentement.
- Les installations mixtes nécessitent des études de coordination tenant compte des variations de tolérance temporelle de ±10%.
La physique de base qui sépare ces trois dispositifs détermine leurs limites d'application.
Disjoncteurs : Extinction des arcs à haute énergie
Les disjoncteurs utilisent des moyens d'interruption d'arc dédiés - vide, SF₆ ou huile - pour éteindre les arcs de courant de défaut. En disjoncteurs à vide pour les alimentations de sous-stations, Les contacts sont séparés dans des chambres qui maintiennent une pression inférieure à 10-⁴ Pa, ce qui permet l'extinction de l'arc par diffusion de vapeur métallique. Les disjoncteurs moyenne tension interrompent généralement les courants de défaut jusqu'à 40 kA à des tensions nominales de 12 à 36 kV. Selon la section 4.102 de la norme CEI 62271-100, les disjoncteurs doivent présenter un pouvoir de coupure spécifique en cas de court-circuit et une capacité nominale de courant de courte durée. [VERIFIER LA NORME : confirmer la clause 4.102 de la norme CEI 62271-100 pour les exigences en matière de pouvoir de coupure.]
Réenclencheurs : Logique d'interruption et de refermeture intégrée
Les réenclencheurs combinent le matériel d'interruption d'arc avec des séquences de réenclenchement automatique programmables. Le dispositif détecte les conditions de surintensité, se déclenche pour interrompre le courant de défaut, puis se réenclenche automatiquement après des intervalles de temps prédéfinis. Les réenclencheurs modernes utilisent des interrupteurs à vide ou SF₆ ayant un pouvoir d'interruption de 12-25 kA à des tensions de distribution de 15-38 kV.
Les réenclencheurs présentent généralement des capacités d'interruption de 8 à 16 kA à des tensions de 15 kV à 38 kV, avec des espaces de contact de 10 à 20 mm dans les modèles d'interrupteurs à vide.
La distinction essentielle réside dans l'intelligence de contrôle intégrée : les réenclencheurs exécutent jusqu'à quatre cycles de déclenchement et de fermeture avant le verrouillage, ce qui permet de remédier à la majorité des défauts de distribution qui sont de nature temporaire.
Sectionneurs : Commutation à courant nul uniquement
Les sectionneurs représentent une philosophie de conception fondamentalement différente - ils ne possèdent aucune capacité d'interruption de l'arc électrique. Ces dispositifs fonctionnent comme des interrupteurs de comptage qui ne s'ouvrent que pendant les fenêtres de courant nul créées par les opérations de réenclenchement en amont. Parce qu'ils ne nécessitent pas de chambre d'interruption d'arc, les sectionneurs coûtent 40-60% moins cher que les réenclencheurs équivalents.
Lorsqu'un défaut se produit sur une ligne de distribution, le disjoncteur de la sous-station en amont et le réenclencheur en aval doivent fonctionner en séquence sans déclenchement simultané. Le réenclencheur fonctionne généralement en premier avec une courbe rapide (0,05-0,1 seconde) pour éliminer les défauts temporaires, tandis que le disjoncteur de la sous-station sert de secours avec des délais de 0,3-0,5 seconde.
Selon la norme IEEE C37.60, les réenclencheurs doivent être coordonnés avec les disjoncteurs en amont grâce à une séparation de la caractéristique temps-courant (TCC) d'au moins 0,2 seconde sur toute la plage de courant de défaut. Cette marge tient compte des tolérances de temps de fonctionnement des disjoncteurs de ±10%.
Le sectionneur compte les impulsions de courant de défaut (seuil typiquement ≥400 A) pendant les opérations de réenclenchement. Après un comptage prédéfini (généralement de 1 à 3), le sectionneur s'ouvre pendant l'intervalle de temps mort entre les opérations du réenclencheur, généralement de 1 à 2 secondes. Cette isolation coordonnée se produit sans que le sectionneur n'interrompe lui-même le courant de défaut, car son pouvoir d'interruption est de 0 kA.
Séquence de coordination lors d'un défaut permanent
Considérons une ligne de distribution de 15 kV équipée d'un disjoncteur de sous-station, d'un réenclencheur en milieu de ligne et d'un sectionneur en aval. Lorsqu'un défaut permanent absorbe 2 500 A :
Cette séquence permet de réduire au minimum l'étendue des interruptions tout en permettant le rétablissement automatique des sections d'alimentation saines.
Le choix du bon dispositif de protection nécessite une évaluation systématique plutôt qu'une spécification basée sur l'habitude. Ce cadre aborde les paramètres de sélection les plus courants.
Étape 1 : Évaluer la fréquence et le type de défaut
Les lignes de distribution qui connaissent plus de cinq défauts temporaires par an justifient généralement l'installation d'un réenclencheur automatique. Les circuits où les défauts permanents prédominent, tels que les réseaux de câbles souterrains ou les installations industrielles intérieures, privilégient les disjoncteurs associés à des relais de protection dédiés. Les sectionneurs conviennent aux départs radiaux en aval des réenclencheurs où 80-90% des défauts sont éliminés pendant les opérations du dispositif en amont.
Étape 2 : Évaluer les besoins en capacité d'interruption
| Type d'appareil | Capacité d'interruption typique | Zone d'application |
|---|---|---|
| Réenclencheur de distribution | 8-16 kA symétrique | Alimentations rurales/suburbaines |
| Disjoncteur moyenne tension | 20-50 kA symétrique | Sous-stations, installations industrielles |
| Sectionneur | 0 kA (pas de capacité d'interruption) | Points d'isolation en aval |
Étape 3 : Prendre en compte la complexité de la coordination
Pour les réseaux nécessitant une coordination entre plus de 3 dispositifs de protection, les combinaisons disjoncteur-relais offrent une flexibilité supérieure grâce à des caractéristiques temps-courant réglables. Les réenclencheurs assurent une coordination adéquate pour les configurations radiales plus simples. Pour des conseils sur les environnements d'installation des disjoncteurs, voir cette page. Guide de sélection des VCB.
Étape 4 : Vérifier le coût total de possession
Au-delà de l'achat initial, il convient d'évaluer les intervalles de maintenance et les exigences opérationnelles. Les réenclencheurs doivent généralement être inspectés tous les 3 à 5 ans dans des conditions de service normales, tandis que les disjoncteurs à vide peuvent avoir des intervalles de 10 ans conformément aux directives de maintenance de la norme IEC 62271-100.
[Regard d'expert : les signaux d'alerte en matière de spécification].
- Ne jamais spécifier un sectionneur sans confirmer la capacité de réenclenchement en amont - cela entraîne des défaillances catastrophiques lorsque le dispositif tente de s'ouvrir sous l'effet d'un courant de défaut.
- Le pouvoir de coupure des réenclencheurs (8-16 kA) peut être insuffisant pour les emplacements situés à moins de 2 km des postes où les courants de défaut dépassent 20 kA.
- L'inadéquation des protocoles de communication entre les dispositifs DNP3 et IEC 61850 crée des retards d'intégration de 50 à 80 ms qui peuvent affecter la précision de la coordination.
Les échecs de la coordination de la protection sont souvent dus à des malentendus fondamentaux plutôt qu'à des réglages inadéquats.
Erreur #1 : Sectionneur sans dispositif de réenclenchement en amont
Cette erreur de spécification entraîne la destruction de l'équipement. Si aucun dispositif en amont ne fournit de capacité de réenclenchement, le sectionneur ne voit jamais d'intervalles de temps mort. Lorsque le courant de défaut circule, le sectionneur tente de s'ouvrir sous la charge - les contacts se soudent ou le dispositif tombe en panne de manière explosive. Vérification avant l'installation : confirmer que le réenclencheur ou le disjoncteur en amont dispose d'un schéma de réenclenchement actif avec un temps mort supérieur à 200 ms.
Erreur #2 : Expecting Automatic Reclosing from Standard Breakers (attente de réenclenchement automatique des disjoncteurs standard)
Les disjoncteurs sans relais de réenclenchement dédié restent ouverts après le déclenchement. Chaque défaut transitoire provoque une coupure prolongée jusqu'à l'intervention manuelle. Pour les départs nécessitant un rétablissement autonome, il faut soit ajouter un relais de réenclenchement au schéma du disjoncteur, soit le remplacer par un réenclencheur intégré.
Erreur #3 : Mauvaise coordination de la courbe temps-courant
Lorsque la courbe de fonctionnement du réenclencheur chevauche ou dépasse la courbe du disjoncteur en amont, le disjoncteur se déclenche en premier, ce qui met sous tension l'ensemble de l'artère au lieu de la seule zone en défaut. Solution : tracer des courbes de coordination pour tous les dispositifs en série, en conservant des marges de 0,2 à 0,3 seconde au courant de défaut maximal.
Erreur #4 : Confusion entre les sectionneurs et les interrupteurs de rupture de charge
Les interrupteurs de rupture de charge interrompent le courant de charge (typiquement jusqu'à 600 A) mais ne peuvent pas interrompre le courant de défaut. Les sectionneurs ne s'ouvrent que dans des conditions de courant nul. Certains sectionneurs modernes sont dotés d'une capacité de coupure en charge - vérifiez toujours les valeurs nominales de la fiche technique avant de supposer qu'ils sont fonctionnels. Fiable composants de commutation nécessitent une adaptation précise des spécifications.
L'intégration des réseaux intelligents transforme la façon dont les réenclencheurs, les disjoncteurs et les sectionneurs communiquent et se coordonnent. La coordination traditionnelle s'appuyait sur des sectionneurs à détection de courant séquentiels qui comptaient les opérations des réenclencheurs en amont sur la base des mesures de courant locales. Les implémentations modernes utilisent la messagerie GOOSE IEC 61850, permettant une communication d'égal à égal entre les dispositifs avec une latence de 4 ms. Cela permet aux sectionneurs de recevoir des commandes de déclenchement directes plutôt que de déduire les opérations de réenclenchement.
Selon la norme IEEE 1547-2018, les normes d'interconnexion des ressources énergétiques distribuées exigent désormais que les dispositifs de protection prennent en charge les courants de défaut bidirectionnels jusqu'à 10 kA provenant des installations solaires et des batteries. Cela remet en question les schémas de coordination conventionnels dans lesquels les réenclencheurs supposent un flux de courant de défaut unidirectionnel.
Les sectionneurs bénéficient considérablement de l'intégration des réseaux intelligents - les unités modernes reçoivent l'état du réenclencheur directement par communication plutôt que de le déduire des impulsions de courant. Cela élimine les erreurs de comptage causées par la saturation du transformateur de courant lors de pannes de grande ampleur dépassant 8 kA symétriques.
XBRELE fabrique des disjoncteurs à vide et des composants d'appareillage de commutation pour les opérateurs de réseaux de distribution et les équipementiers dans plus de 35 pays. Nos disjoncteurs à vide et nos assemblages de pôles intégrés s'intègrent aux plateformes de réenclencheurs et aux systèmes de commutation nécessitant une interruption fiable des défauts entre 12 et 40,5 kV.
Qu'il s'agisse d'interrupteurs à vide intérieurs pour les alimentations de postes ou de remplacements d'interrupteurs à vide pour la remise à neuf de réenclencheurs, notre équipe d'ingénieurs prend en charge la spécification jusqu'à la mise en service. Contactez notre équipe d'ingénieurs fabricant de disjoncteurs à vide équipe ou explorer solutions pour les composants d'appareillage de connexion pour votre prochain projet de protection de la distribution.
Qu'est-ce qui détermine si j'ai besoin d'un réenclencheur ou d'un disjoncteur ?
Les principaux facteurs sont l'intensité du courant de défaut et les exigences en matière d'automatisation. Les réenclencheurs conviennent aux lignes de distribution avec des courants de défaut inférieurs à 16 kA, où le rétablissement automatique réduit la durée de la panne. Les disjoncteurs gèrent des défauts plus importants (20-50 kA) et offrent une plus grande souplesse de coordination des relais pour les schémas de protection complexes.
Un sectionneur peut-il être utilisé sans réenclencheur en amont ?
Non. Les sectionneurs nécessitent un dispositif en amont doté d'une capacité de réenclenchement automatique pour créer les intervalles de temps mort pendant lesquels ils s'ouvrent. L'installation d'un sectionneur sans capacité de réenclenchement en amont a pour conséquence que le dispositif tente d'interrompre le courant de défaut, ce qui entraîne une défaillance catastrophique.
Combien de tentatives de réenclenchement un réenclencheur typique fait-il avant de se bloquer ?
La plupart des réenclencheurs sont configurés pour 3-4 opérations, généralement programmées comme 2 déclenchements rapides (0,05-0,1 seconde) suivis de 1-2 déclenchements retardés (0,3-1,0 seconde). La séquence exacte dépend des exigences de coordination avec les dispositifs en amont et en aval.
Pourquoi un sectionneur ne parvient-il pas à isoler une section défectueuse ?
Les causes les plus courantes sont un temps mort insuffisant du réenclencheur en amont (inférieur à 200 ms), des paramètres de comptage dépassant les tentatives de verrouillage du dispositif en amont, ou une saturation du transformateur de courant empêchant une détection précise du défaut. Les défaillances de communication dans les installations de réseaux intelligents peuvent également empêcher une bonne coordination.
Quels sont les intervalles de maintenance applicables à ces trois types d'appareils ?
Les réenclencheurs doivent généralement être inspectés tous les 3 à 5 ans, et les interrupteurs à vide doivent être remplacés après 10 000 à 30 000 opérations de défaut, en fonction de l'intensité du courant interrompu. Les disjoncteurs peuvent fonctionner pendant plus de 10 ans sans entretien majeur dans des environnements propres. Les sectionneurs nécessitent une inspection annuelle des mécanismes de comptage et une évaluation de l'état des contacts.
Les réenclencheurs et les disjoncteurs de différents fabricants peuvent-ils être coordonnés correctement ?
Oui, à condition que les caractéristiques temps-courant maintiennent des marges de coordination d'au moins 0,2 seconde dans la plage de courant de défaut prévue. Les installations mixtes nécessitent des études de coordination tenant compte des tolérances de fabrication de ±10% sur les temps de fonctionnement. La compatibilité des protocoles de communication (DNP3, IEC 61850) doit également être vérifiée pour les applications de réseaux intelligents.
Que se passe-t-il si un réenclencheur est réglé plus rapidement que le disjoncteur de la sous-station en amont ?
Le disjoncteur de la sous-station peut se déclencher avant que le réenclencheur ne termine sa séquence, mettant hors tension l'ensemble de l'alimentation au lieu de la seule section en défaut. Ce défaut de coordination augmente l'ampleur de la panne et nécessite un ajustement de la courbe temps-courant pour rétablir une sélectivité correcte.
