Le mécanisme de fonctionnement d'un disjoncteur à vide détermine bien plus que le mouvement des contacts. Il dicte la vitesse de commutation, la résistance mécanique, la charge de maintenance et, en fin de compte, la fiabilité de la protection. Les mécanismes à ressort, à actionneur magnétique et à répulsion électrique reflètent chacun des philosophies d'ingénierie distinctes, avec des différences mesurables en termes de performances sur le terrain.
Cette comparaison examine les aspects physiques, les spécifications et la logique de sélection dont les ingénieurs ont besoin pour adapter la technologie des mécanismes aux exigences réelles des applications.
L'interrupteur à vide attire l'attention, mais c'est le mécanisme de commande qui fait le travail.
La vitesse de séparation des contacts lors de l'interruption d'un défaut, la constance de la force de fermeture après des milliers d'opérations et la fiabilité mécanique à long terme dépendent toutes du système d'entraînement. Un mécanisme incapable de fournir une vitesse de contact adéquate compromet l'extinction de l'arc. Un mécanisme qui se détériore après 5 000 opérations complique la maintenance dans les applications à fréquence de commutation élevée.

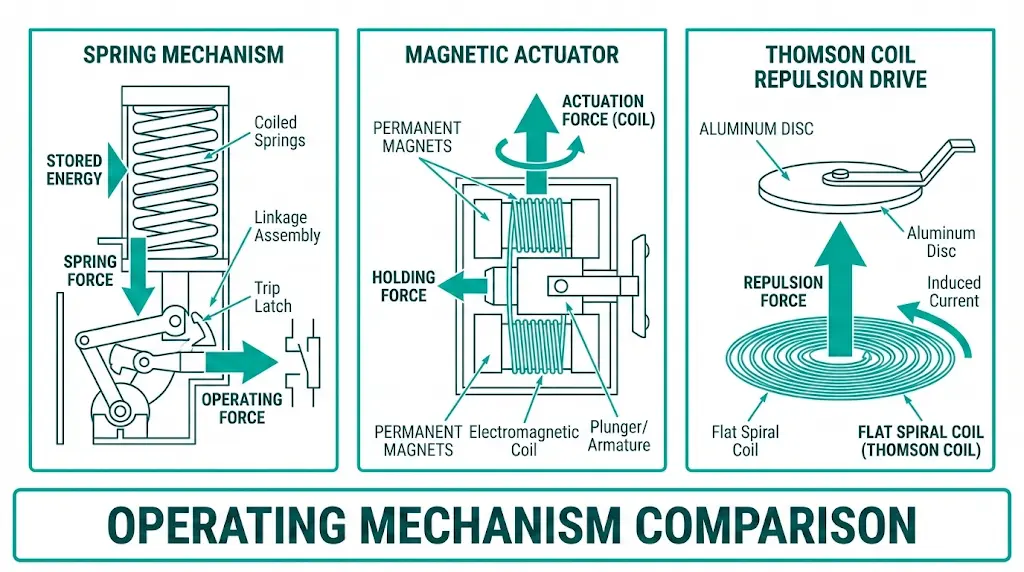

Trois technologies dominent aujourd'hui la conception des disjoncteurs à vide moyenne tension :
Le choix d'un mécanisme inadapté entraîne des problèmes qui apparaissent plusieurs années après la mise en service. Comprendre Comment fonctionnent les disjoncteurs à vide ? fournit un contexte essentiel pour évaluer ces options.

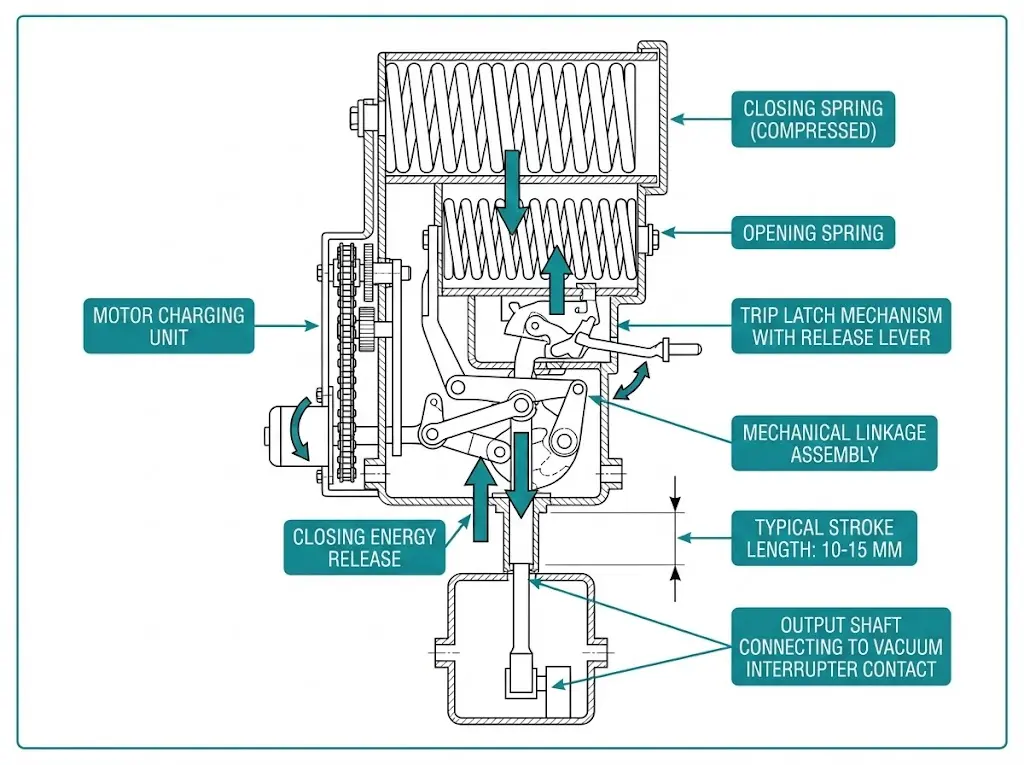

Les actionneurs à ressort restent le mécanisme le plus largement utilisé dans les disjoncteurs à vide de 12 à 40,5 kV. Le principe physique est simple : l'énergie mécanique stockée dans une bobine préchargée ou des ressorts à disque se transforme en énergie cinétique lorsqu'un loquet se déclenche.
Un mécanisme à ressort classique de 12 kV stocke entre 180 et 220 J d'énergie potentielle. Lorsque le signal de déclenchement arrive, cette énergie écarte les contacts à une vitesse comprise entre 1,5 et 2,5 m/s. Le mécanisme suit la loi de Hooke : la force produite reste proportionnelle au déplacement du ressort tout au long de la course.
La plupart des modèles utilisent des ressorts de fermeture et d'ouverture séparés. Le ressort de fermeture fournit une force élevée pour surmonter le frottement des contacts et la différence de pression sous vide agissant sur le soufflet. Le ressort d'ouverture accélère la séparation des contacts lors de l'interruption du défaut.
Spécifications types :
Avantages : Une fiabilité éprouvée depuis six décennies. Indépendance énergétique : une fois chargés, les ressorts ne nécessitent aucune alimentation externe pour effectuer un cycle d'ouverture-fermeture. Coût d'investissement réduit et expertise mondiale en matière de maintenance.
Limitations : La complexité mécanique crée de multiples points d'usure. Dépendance à la lubrification au niveau des points de pivotement et des surfaces de glissement. Le temps d'ouverture de 30 à 60 ms, bien qu'adéquat pour la plupart des applications, ne peut rivaliser avec les alternatives électromagnétiques.
[Avis d'expert : observations sur le terrain concernant le mécanisme à ressort]

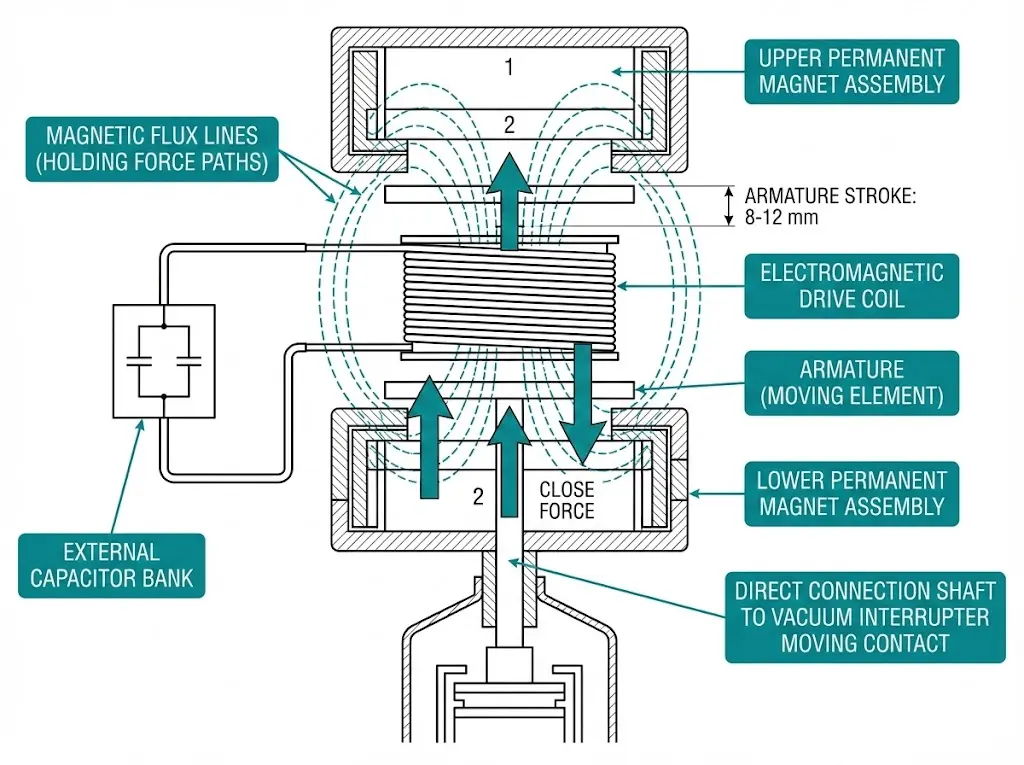

Les actionneurs à aimant permanent (PMA) ont été largement adoptés dans les conceptions modernes de commutateurs à visée de courant (VCB), en particulier pour les applications nécessitant des commutations fréquentes. Ces mécanismes éliminent complètement le verrouillage mécanique.
Un aimant permanent, générant généralement une densité de flux de 0,8 à 1,2 T, maintient l'armature en position ouverte ou fermée. Pour changer d'état, un banc de condensateurs se décharge à travers une bobine électromagnétique, créant un champ qui surmonte la force de maintien de l'aimant permanent. L'armature accélère vers la position opposée, où l'aimant permanent assure à nouveau un maintien stable.
L'armature se connecte directement au contact mobile de l'interrupteur à vide. Cette architecture à entraînement direct élimine les systèmes de liaison complexes requis par les mécanismes à ressort, réduisant ainsi le nombre de composants d'environ 60%.
Spécifications types :
Avantages : La réduction du nombre de pièces signifie moins de modes de défaillance. Aucune lubrification requise : l'absence de liaisons mécaniques coulissantes élimine les composants dépendants de la graisse. Une vitesse d'ouverture plus rapide améliore la limitation de l'énergie de l'arc. Une endurance mécanique plus élevée convient aux applications à commutation élevée.
Limitations : Dépendance vis-à-vis du banc de condensateurs : les condensateurs électrolytiques se dégradent avec le temps, en particulier à une température ambiante supérieure à 40 °C. Coût d'investissement plus élevé (supplément de 15 à 301 TP3T). Le changement d'état nécessite des condensateurs chargés, ce qui crée une sensibilité à l'alimentation auxiliaire.
Des essais réalisés dans des installations minières soumises à des changements de charge fréquents ont montré que le 15% offrait des temps de coupure totaux plus rapides que les unités à ressort équivalentes. Pour les applications nécessitant une technologie d'actionneur magnétique, Gamme de disjoncteurs à vide XBRELE comprend plusieurs configurations.
[Avis d'expert : Leçons tirées du déploiement d'actionneurs magnétiques]
Les entraînements à répulsion à bobine Thomson représentent la technologie d'actionnement la plus rapide disponible pour les disjoncteurs à vide. Le principe physique exploite la répulsion électromagnétique entre des conducteurs parallèles transportant des courants opposés.
Une impulsion à courant élevé (généralement 10 à 30 kA en crête, d'une durée de 1 à 2 ms) traverse une bobine spirale plate. Ce champ qui change rapidement induit des courants de Foucault dans un disque en aluminium adjacent. Les courants induits créent leur propre champ magnétique, s'opposant au champ d'entraînement. Résultat : une force répulsive intense accélère le disque, et l'ensemble de contact qui y est fixé, à des vitesses supérieures à 10 000 m/s².
Des vitesses de contact de 5 à 20 m/s permettent des temps de coupure totaux inférieurs à 20 ms. Certains VCB à répulsion offrent des performances de limitation de courant généralement associées aux fusibles.
Spécifications types :
Avantages : L'interruption ultra-rapide réduit considérablement l'énergie de l'arc. Les performances proches de la limitation de courant protègent les équipements sensibles en aval. Format compact : l'architecture à entraînement direct élimine les assemblages à ressort encombrants.
Limitations : Fenêtre d'application étroite : principalement les disjoncteurs de générateur, les commutateurs de transfert à grande vitesse et les limiteurs de courant de défaut. L'électronique de puissance complexe nécessite une assistance en usine. Coût supplémentaire de 50 à 100% par rapport aux mécanismes à ressort. La disponibilité limitée des fabricants complique l'approvisionnement en pièces de rechange.
Le tableau suivant résume les principaux paramètres de performance. Cette comparaison permet une évaluation directe à des fins de spécification.
| Paramètre | Mécanisme à ressort | Actionneur magnétique | Repulsion électrique |
|---|---|---|---|
| Vitesse de contact | 1,5–2,5 m/s | 2,0–3,0 m/s | 5 à 20 m/s |
| Heure d'ouverture | 30 à 60 ms | 15 à 25 ms | 5 à 12 ms |
| Heure de fermeture | 50 à 80 ms | 40 à 60 ms | 15 à 25 ms |
| Endurance mécanique | 10 000 opérations | 30 000 à 60 000 opérations | 20 000 à 50 000 opérations |
| Nombre de composants | 150-300 | 20-50 | 40-80 |
| Lubrification requise | Oui | Non | Minimal |
| Coût relatif en capital | 1,0× (référence) | 1,15–1,30× | 1,50–2,00× |
| Intervalle d'entretien | 2 000 à 5 000 opérations | 10 000 à 20 000 opérations | 5 000 à 10 000 opérations |
| Dépendance à l'égard de l'alimentation auxiliaire | Faible | Moyen | Moyen-élevé |

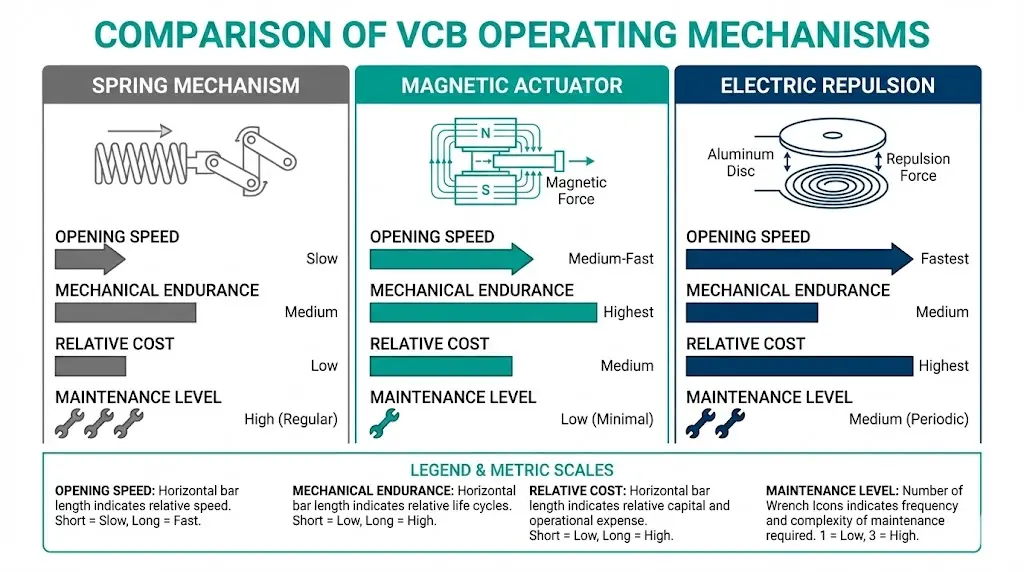

[FIG-03 : Infographie comparative à trois colonnes présentant les principaux indicateurs de performance avec des indicateurs visuels pour la vitesse, l'endurance et le positionnement en termes de coûts.]
La différence de vitesse est particulièrement importante lors de l'interruption d'un défaut. Un actionneur magnétique qui sépare les contacts en 20 ms, par rapport à un mécanisme à ressort qui le fait en 45 ms, réduit l'énergie de l'arc de plus de 50%, prolongeant ainsi directement interrupteur à vide contacter la vie.
Le choix du mécanisme dépend du service de commutation, de l'accès pour la maintenance, des exigences en matière de coordination de la protection et des prévisions de coût du cycle de vie.
Choisissez le mécanisme à ressort lorsque :
Choisissez un actionneur magnétique lorsque :
Optez pour la répulsion électrique lorsque :
Le Liste de contrôle VCB RFQ fournit des directives structurées pour documenter les exigences relatives aux mécanismes lors de la collaboration avec les fabricants.

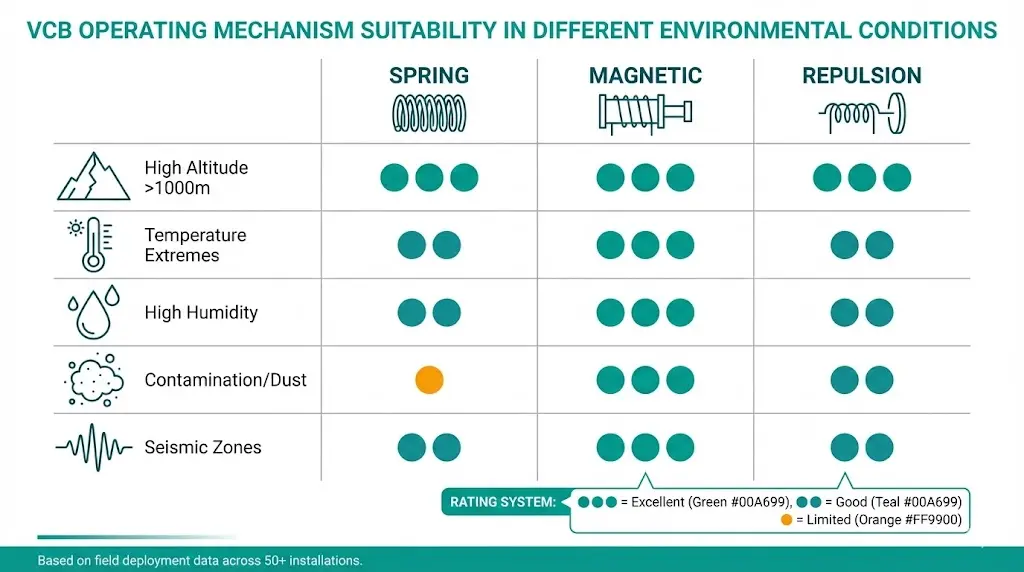

Les mécanismes opérationnels fonctionnent différemment dans des conditions environnementales réelles par rapport à ce que suggèrent les conditions de laboratoire.
Effets de l'altitude : Au-dessus de 1 000 m, la densité réduite de l'air affecte la lubrification du mécanisme à ressort : la consistance de la graisse change à mesure que les gaz dissous se dilatent. Les condensateurs des actionneurs magnétiques subissent une réduction du refroidissement par convection. La norme CEI 62271-1 spécifie les facteurs de correction d'altitude, mais l'expérience sur le terrain suggère une application prudente au-dessus de 2 500 m.
Températures extrêmes : Les mécanismes à ressort utilisés dans les installations situées dans l'Arctique ou dans le désert nécessitent des lubrifiants adaptés à toute la plage de fonctionnement. Les graisses standard ne sont plus efficaces en dessous de -25 °C et se dégradent rapidement au-dessus de 55 °C. Les condensateurs des actionneurs magnétiques peuvent nécessiter un chauffage en dessous de -25 °C afin de maintenir une capacité adéquate.
Résistance à la contamination : Les actionneurs magnétiques scellés résistent mieux à la poussière, à l'humidité et aux atmosphères corrosives que les mécanismes à ressort avec points de lubrification exposés. Les environnements industriels contenant des particules en suspension dans l'air favorisent le choix d'actionneurs magnétiques.
Qualification sismique : Les mécanismes à ressort avec des liaisons complexes nécessitent une qualification sismique minutieuse, chaque point de pivotement représentant une défaillance potentielle en cas de vibration. L'architecture plus simple des actionneurs magnétiques simplifie souvent la certification sismique IEEE 693.
Modèles de maintenance : Les mécanismes à ressort nécessitent une lubrification périodique, une inspection des articulations et une vérification du calage. Les actionneurs magnétiques exigent une surveillance de l'état des condensateurs, mais une intervention mécanique minimale. Les entraînements à répulsion nécessitent des diagnostics électroniques de puissance et le remplacement occasionnel de modules, ce qui nécessite généralement l'assistance du fabricant.
Les mécanismes de commande doivent satisfaire aux exigences des essais de type selon la norme CEI 62271-100 pour les appareillages de commutation et de commande à haute tension. Les principaux protocoles d'essai comprennent :
Le groupe de travail A3.27 du CIGRE a publié des brochures techniques examinant fiabilité de la technologie des actionneurs sur l'ensemble des flottes installées, fournissant ainsi des données de référence précieuses aux ingénieurs des services publics qui évaluent les différentes options de mécanismes.
Aucune technologie mécanique n'est universellement supérieure. Les systèmes à ressort offrent une fiabilité éprouvée à moindre coût pour les tâches de commutation standard. Les actionneurs magnétiques justifient leur prix élevé par une maintenance réduite et une endurance supérieure dans les applications exigeantes. Les entraînements à répulsion électrique occupent un créneau spécialisé où l'interruption ultra-rapide offre une valeur irremplaçable.
Adaptez la technologie des mécanismes aux conditions d'exploitation réelles, aux capacités de maintenance et au coût total de possession, et non pas uniquement aux spécifications théoriques.
XBRELE propose des disjoncteurs à vide avec des options d'actionneurs à ressort et magnétiques pour des tensions nominales comprises entre 12 kV et 40,5 kV. Contactez notre équipe d'ingénieurs pour obtenir des conseils sur le choix du mécanisme adapté à vos besoins spécifiques.
Q : Quelle est la principale différence entre les mécanismes à ressort et les mécanismes à actionneur magnétique dans les VCB ?
R : Les mécanismes à ressort stockent l'énergie mécanique dans des ressorts comprimés et utilisent 150 à 300 composants mécaniques avec des liaisons, tandis que les actionneurs magnétiques utilisent la force électromagnétique avec des aimants permanents et ne contiennent que 20 à 50 composants, ce qui élimine les besoins de lubrification et prolonge la durée de vie mécanique à plus de 30 000 opérations.
Q : Quel mécanisme de fonctionnement VCB offre le dégagement de défaut le plus rapide ?
R : Les mécanismes à répulsion électrique (bobine Thomson) permettent d'atteindre des temps d'ouverture de 5 à 12 ms avec des vitesses de contact de 5 à 20 m/s, soit environ 3 à 5 fois plus rapides que les mécanismes à ressort, mais ils sont beaucoup plus coûteux et leur disponibilité est limitée.
Q : À quelle fréquence les condensateurs des actionneurs magnétiques doivent-ils être remplacés ?
R : Les condensateurs électrolytiques des actionneurs magnétiques doivent généralement être remplacés tous les 7 à 10 ans dans des conditions normales d'utilisation. Leur dégradation s'accélère lorsque la température ambiante est supérieure à 40 °C ou dans des environnements très humides.
Q : Les VCB à ressort peuvent-ils égaler la résistance mécanique des actionneurs magnétiques ?
R : Les mécanismes à ressort standard sont conçus pour 10 000 opérations mécaniques avant de nécessiter une évaluation et un éventuel remplacement, tandis que les actionneurs magnétiques atteignent couramment 30 000 à 60 000 opérations, ce qui les rend préférables pour les applications de commutation à haute fréquence.
Q : Les différences entre les mécanismes de fonctionnement ont-elles une incidence sur la capacité d'interruption de l'arc ?
R : Oui, une séparation plus rapide des contacts réduit la durée de l'arc et l'énergie totale de l'arc, ce qui diminue l'érosion des contacts dans l'interrupteur à vide ; un actionneur magnétique permettant une ouverture en 20 ms contre 45 ms pour un mécanisme à ressort peut réduire l'énergie de l'arc de plus de 50% par interruption.
Q : Quels sont les facteurs environnementaux qui influencent le plus le choix du mécanisme ?
R : Les températures extrêmes ont un impact sur la lubrification (ressort) et les performances des condensateurs (magnétiques) ; une altitude supérieure à 1 000 m affecte à la fois le refroidissement et le comportement du lubrifiant ; les atmosphères contaminées ou corrosives favorisent les actionneurs magnétiques scellés par rapport aux mécanismes à ressort avec des liaisons exposées.
