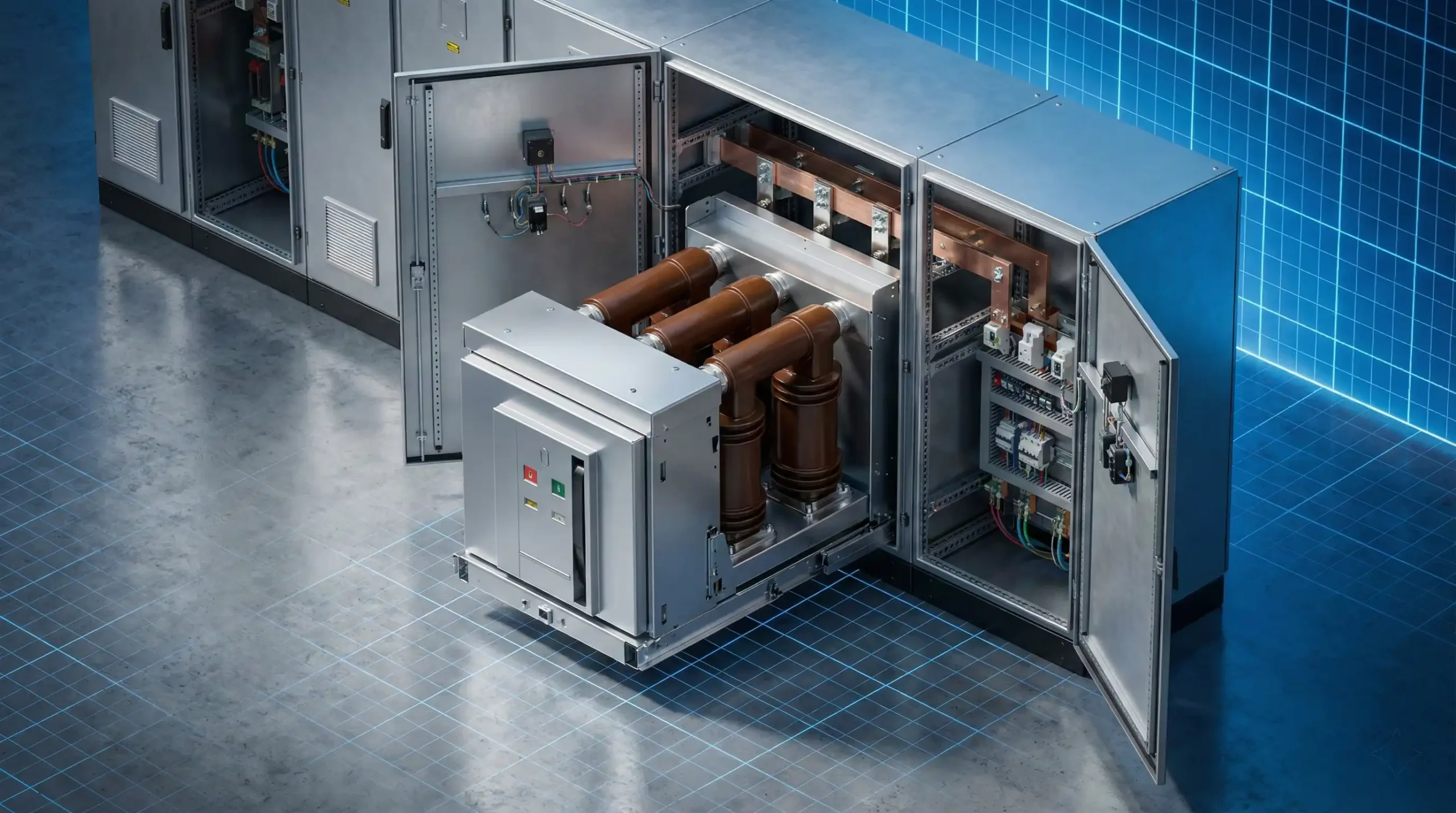

Le Disjoncteur à vide (VCB) est la norme mondialement reconnue pour la commutation moyenne tension, offrant une alternative sans entretien et respectueuse de l'environnement aux technologies SF6 et huile.
Temps de lecture : ~8 minutes | Public cible : Ingénieurs électriciens, EPC, exploitants de services publics
Référence standard : IEC 62271-100, IEEE C37.04
Dans le paysage en rapide évolution de la distribution d'électricité moyenne tension (MT), la philosophie “ installer et oublier ” est devenue la norme en matière d'équipements de commutation. À mesure que les systèmes électriques passent d'une production centralisée à des réseaux complexes et décentralisés intégrant des énergies renouvelables, les exigences en matière d'appareillage de commutation ont évolué. Il ne suffit plus de simplement interrompre un défaut ; les disjoncteurs modernes doivent gérer des opérations de commutation fréquentes, résister à des conditions environnementales difficiles et minimiser les dépenses d'exploitation (OPEX).
Dans ce contexte, le disjoncteur à vide (VCB) a remporté de manière décisive la bataille technologique concernant les niveaux de tension entre 12 kV et 40,5 kV. Après avoir remplacé les disjoncteurs à huile en vrac et à huile minimale il y a plusieurs décennies, les VCB remplacent désormais systématiquement la technologie SF₆ (hexafluorure de soufre), grâce à leurs performances techniques supérieures et aux exigences environnementales strictes en matière de gaz à effet de serre.
Pour les ingénieurs électriciens, les directeurs d'usine et les entrepreneurs EPC, une compréhension superficielle des VCB est insuffisante. Pour spécifier correctement les équipements destinés à une aciérie à cycle de service élevé, à un centre de données critique ou à une sous-station minière isolée, il est nécessaire de bien comprendre la physique interne, le comportement thermique et les limites diélectriques des VCB. Ce guide fournit ces informations techniques.
Un disjoncteur à vide est un dispositif de commutation moyenne ou haute tension dont la fonction principale, à savoir l'interruption du courant, s'effectue à l'intérieur d'une chambre hermétiquement scellée appelée Interrupteur à vide (VI). Le terme “ vide ” désigne généralement un niveau de pression inférieur à $10^{-4}$ Pa ($10^{-6}$ mbar).
Pour définir véritablement un VCB d'un point de vue technique, nous devons examiner le physique de l'arc. Dans d'autres technologies, l'arc est un gaz ionisé (plasma) formé à partir du milieu environnant (vapeur d'huile, air ou SF₆). Dans un disjoncteur à vide, il n'y a pas de gaz environnant. L'arc est purement un plasma de vapeur métallique, générée par la vaporisation du matériau de contact lui-même au moment de la séparation.
Comprendre ce qu'est un VCB est nécessite de comprendre ce que c'est n'est pas. Consultez notre comparaison détaillée sur Contacteur à vide vs disjoncteur à vide pour les nuances de sélection des panneaux, mais en général :
Le VCB tire parti du Longueur libre moyenne Principe : dans un vide poussé, les électrons peuvent traverser l'espace de contact sans entrer en collision avec les molécules de gaz. En l'absence de collisions, il est difficile de déclencher une avalanche d'électrons (rupture), ce qui confère aux espaces sous vide une rigidité diélectrique bien supérieure à celle de l'air ou du SF₆ à faible distance.
Un disjoncteur à vide n'est pas seulement un “ interrupteur ” ; c'est un système intégré de précision. Sa fiabilité dépend de la synergie entre l'interrupteur à vide, l'isolation et le mécanisme.
Le cœur du VCB est l'interrupteur à vide. Son intégrité est non négociable.
Le talon d'Achille des premiers modèles, le soufflet est un tube en acier inoxydable semblable à un accordéon qui permet au contact mobile de se déplacer généralement de 6 mm à 20 mm sans rompre le joint d'étanchéité. Les soufflets hydroformés modernes sont conçus pour classe M2 endurance (10 000 à 30 000 opérations mécaniques), dépassant largement la durée de vie du système principal.
Étant donné que les interrupteurs à vide ont une course (distance) très courte par rapport aux disjoncteurs SF₆ ou à huile, le mécanisme doit fournir une force élevée sur une courte distance avec un amortissement précis.
Cela comprend le relais anti-pompage (empêchant le disjoncteur d'effectuer des cycles ouverture-fermeture-ouverture en cas de défaut prolongé), les bobines de déclenchement et les contacts auxiliaires pour le retour d'information SCADA.
L'opération est une course contre la montre, plus précisément une course entre le Tension de récupération transitoire (TRV) augmentant à travers les contacts et le Récupération diélectrique de l'espace sous vide.
Le courant circule à travers les contacts fixes et mobiles. La résistance de contact est extrêmement faible (mesurée en micro-ohms, $\mu\Omega$). Le mécanisme externe applique une pression immense (force du ressort de contact) pour empêcher les contacts de s'ouvrir sous l'effet des forces électrodynamiques lors d'un court-circuit.
Lorsqu'il reçoit un signal du relais de protection, le verrou se dégage. Les ressorts d'ouverture tirent le contact mobile vers le bas. La vitesse de séparation est cruciale : si elle est trop lente, l'arc brûle trop longtemps ; si elle est trop rapide, le soufflet peut se fracturer.
(Remarque : veuillez vous reporter au schéma de la section 3 pour obtenir la liste détaillée des composants. Une vue éclatée est essentielle pour comprendre le mécanisme de liaison).
Le tableau comparatif ci-dessous montre pourquoi le VCB est le choix idéal pour le MT, tandis que le SF₆ est réservé au HT/THT.
| Fonctionnalité | Disjoncteur à vide (VCB) | Disjoncteur SF₆ | Disjoncteur à air (ACB) |
|---|---|---|---|
| Milieu d'extinction d'arc | Vide ($<10^{-6}$ bar) | Gaz hexafluorure de soufre | Air atmosphérique |
| Nombre d'opérations | Élevé (10 000 – 30 000) | Moyen (2 000 à 5 000) | Faible |
| Entretien | Scellé à vie | Contrôles de pression de gaz requis | Nettoyage de la goulotte d'arc |
| Taille / Encombrement | Très compact | Compact | Grand / Encombrant |
| Risque d'incendie | Aucun | Faible (gaz ininflammable) | Modéré (air ionisé) |
| Environnemental | Vert (Zéro émission) | Impact élevé (GES) | Neutre |
| Risque de reprise | Très faible (vitesse de récupération élevée) | Faible | Moyen |
Les services publics utilisent des VCB pour les lignes de distribution (11 kV à 33 kV). Leur grande fiabilité permet de les installer dans des sous-stations isolées et sans personnel.
Il s'agit d'un domaine dans lequel les VCB excellent. Les moteurs doivent démarrer et s'arrêter fréquemment. Les VCB peuvent supporter des milliers de cycles de commutation sans entretien des contacts.
Les fours électriques à arc (EAF) constituent le test de résistance ultime, nécessitant jusqu'à 100 opérations de commutation. par jour. Seuls les VCB (souvent équipés d'actionneurs magnétiques) peuvent supporter ce cycle de service. Les contacts hermétiquement scellés sont également insensibles à la poussière de charbon conductrice et à l'humidité que l'on trouve souvent dans les mines.
Les réseaux intelligents nécessitent une commutation automatisée au niveau de la distribution.
1. Qu'est-ce que le phénomène de “ découpage du courant ” ? Le vide étant un interrupteur très efficace, il peut parfois éteindre l'arc. avant le courant naturel nul (par exemple, à 3 A ou 4 A au lieu de 0 A), en particulier lors de la commutation de petits courants inductifs (comme les transformateurs sans charge). Cette “ coupure ” soudaine piège l'énergie magnétique, créant des surtensions transitoires élevées. Bien que les matériaux de contact CuCr modernes minimisent ce phénomène, des parafoudres sont recommandés pour les charges sensibles.
2. Comment tester un disjoncteur à vide ? Vous ne pouvez pas vérifier le vide visuellement.
3. Pourquoi les VCB sont-ils équipés d'un moteur à “ ressort ” ? Le ressort de fermeture nécessite une force importante pour être comprimé. Un petit moteur électrique recharge automatiquement ce ressort après chaque opération de fermeture, garantissant ainsi que le disjoncteur est toujours prêt à effectuer immédiatement un cycle “ Ouverture-Fermeture-Ouverture ” (O-C-O) en cas de défaillance.
4. Les VCB peuvent-ils être utilisés pour des applications à courant continu ? En général, non. Les VCB utilisent le courant alternatif nul pour éteindre l'arc. Dans un circuit à courant continu, le courant ne passe jamais naturellement par zéro. Des circuits spéciaux à “ injection à contre-courant ” sont nécessaires pour utiliser la technologie du vide pour la coupure du courant continu.
5. Que se passe-t-il si le soufflet tombe en panne ? Si le soufflet présente une fissure microscopique, le vide est perdu. L'interrupteur ne parviendra pas à éliminer le défaut, ce qui entraînera probablement une explosion catastrophique de l'unité polaire en raison de l'arc non confiné. C'est pourquoi la résistance mécanique (classe M2) est une spécification essentielle.
6. Les VCB conviennent-ils à la commutation des batteries de condensateurs ? Oui, ils sont excellents pour cela (classification C2) en raison de leur rigidité diélectrique élevée. Cependant, des commutateurs précis point-sur-onde ou des résistances de pré-insertion sont parfois utilisés pour limiter les courants d'appel.
Le disjoncteur à vide est passé d'une technologie de niche à l'épine dorsale des infrastructures modernes à moyenne tension. Sa prédominance n'est pas le fruit du hasard, mais résulte d'avantages physiques intrinsèques : un arc métallique qui s'éteint à courant nul, une vitesse de récupération supérieure à celle des transitoires du réseau et une conception hermétique qui ne craint pas les environnements pollués.
Cependant, tous les disjoncteurs à commande électrique ne sont pas identiques. La qualité du brasage, la pureté de l'alliage CuCr et la précision du mécanisme de fonctionnement déterminent si un disjoncteur durera 5 ou 30 ans.
Ne faites aucun compromis sur la fiabilité du réseau. Pour les projets d'infrastructure critiques, il est essentiel de travailler avec un fabricant expérimenté. XBRELE est spécialisé dans la technologie de commutation sous vide haut de gamme adaptée aux applications industrielles et utilitaires exigeantes.
Prêt à définir votre prochain projet ? Contactez l'équipe d'ingénieurs de XBRELE pour discuter du choix d'un disjoncteur à vide, de la personnalisation OEM, ou consultez notre fabricant de disjoncteurs à vide page pour les spécifications techniques détaillées.
