La sbarra di terra all'interno dei quadri elettrici chiusi in metallo non è solo un conduttore passivo. Determina se il personale sopravvive ai guasti a terra, se i relè di protezione funzionano correttamente durante i transitori di commutazione e se le apparecchiature superano i test di tipo. Una progettazione sbagliata crea pericoli che rimangono nascosti fino a quando non si verifica un guasto.
Questa guida tratta la progettazione pratica delle sbarre di terra per i quadri di media tensione, dal calcolo del dimensionamento alla scelta della topologia di collegamento, dall'immunità EMI ai test di verifica sul campo.

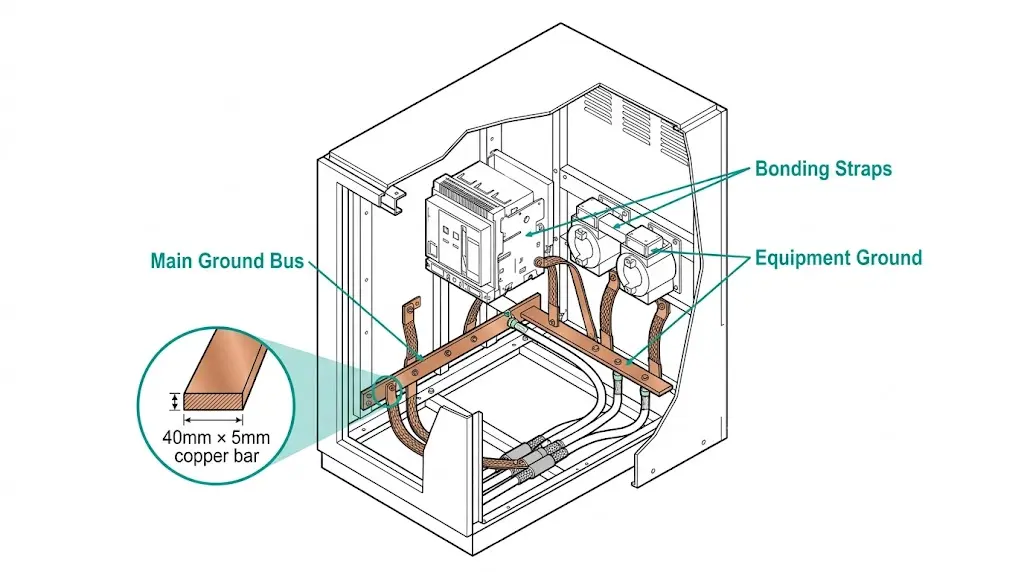

Una sbarra di terra del quadro elettrico correttamente progettata svolge tre funzioni simultanee. Trascurarne una crea rischi per la sicurezza o guasti operativi.
Percorso di ritorno della corrente di guasto. Quando si verificano guasti fase-terra, la corrente deve tornare al neutro del trasformatore di origine. Il bus di terra fornisce questo percorso a bassa impedenza. Una capacità insufficiente allunga il tempo di eliminazione del guasto perché i relè di protezione vedono un'ampiezza di corrente ridotta. Un gruppo da 31,5 kA richiede un'impedenza del bus di terra sufficientemente bassa da consentire l'intervento del relè entro i primi cicli.
Legame equipotenziale. Ogni superficie conduttiva che un tecnico potrebbe toccare - pannelli dell'involucro, maniglie delle porte, meccanismi operativi, custodie dei trasformatori degli strumenti - si lega al bus di terra. Questo assicura che tutte le superfici raggiungano lo stesso potenziale durante un guasto. Senza un collegamento adeguato, un pannello può trovarsi a 500 V sopra un altro pannello a pochi centimetri di distanza. Un tecnico che attraversa questo divario riceve l'intera tensione.
Piano di riferimento EMC. I moderni quadri elettrici contengono relè di protezione basati su microprocessore, contatori digitali e interfacce di comunicazione. Questa elettronica ha bisogno di un riferimento di tensione stabile. Interruttori automatici sottovuoto generano transienti particolarmente forti durante i tempi di interruzione della corrente inferiori a 200 nanosecondi. Senza una corretta geometria del bus di terra, questi transitori si accoppiano ai circuiti secondari e causano il malfunzionamento dei relè.
Il bus di terra deve soddisfare tutte e tre le funzioni contemporaneamente. Un progetto ottimizzato per la sola corrente di guasto può non soddisfare i requisiti EMC.

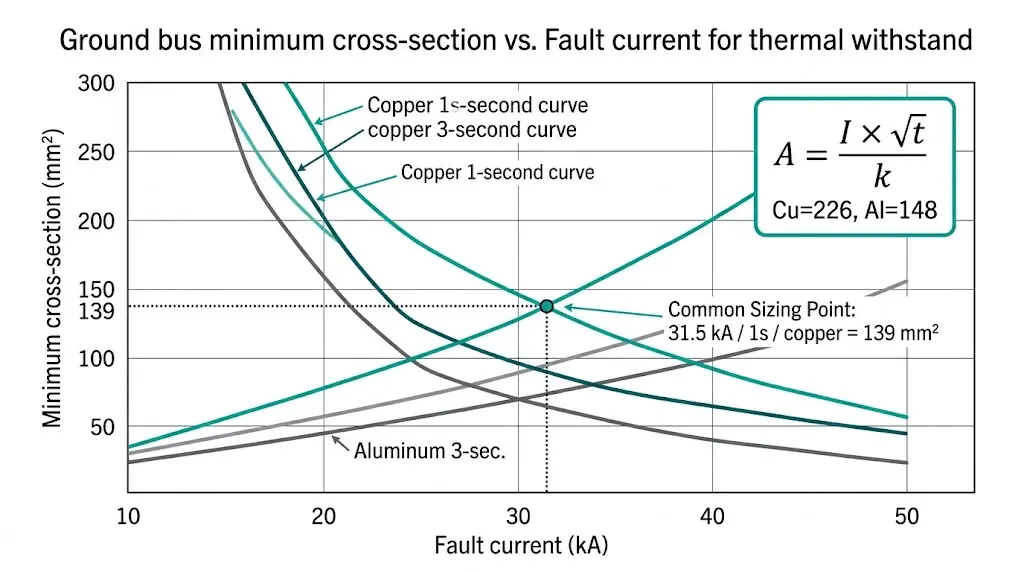

Il dimensionamento delle sbarre di terra segue i principi di resistenza termica. Il conduttore deve assorbire l'energia di guasto senza superare i limiti di temperatura che danneggiano l'isolamento o indeboliscono i giunti meccanici.
L'equazione adiabatica
Per i guasti di breve durata, la dissipazione di calore è trascurabile. La formula adiabatica regola la sezione minima:
A = (I × √t) / k
Dove: A = sezione minima (mm²), I = corrente di guasto (A), t = durata (s), k = costante del materiale
Costanti del materiale per conduttori comuni: rame k = 226, alluminio k = 148 (per una temperatura iniziale di 30°C e finale di 250°C).
Esempio pratico di dimensionamento
Per una corrente di guasto di 31,5 kA con eliminazione in 1 secondo utilizzando il rame:
A = (31.500 × √1) / 226 = 139 mm²
La pratica standard aggiunge un margine. La maggior parte dei quadri da 36 kV utilizza barre di rame da 40 mm × 5 mm (200 mm²).
| Parametro | Rame | Alluminio |
|---|---|---|
| Conduttività (% IACS) | 100 | 61 |
| Fattore k (adiabatico) | 226 | 148 |
| Densità (kg/m³) | 8,940 | 2,700 |
| Costo relativo | 1.0 | 0.35-0.45 |
Le sbarre di terra in alluminio richiedono una sezione trasversale circa 1,5 volte maggiore rispetto al rame per ottenere prestazioni termiche equivalenti.
[Approfondimento degli esperti: Dimensionamento delle sbarre di terra].
- Le misurazioni sul campo in oltre 40 sottostazioni mostrano che la durata effettiva dei guasti è in genere di 60-150 ms con le moderne protezioni, ben al di sotto del valore di progetto di 1 secondo.
- Specificare la resistenza di 1 secondo per il coordinamento della protezione di backup; 3 secondi solo se richiesto dagli standard di interconnessione dell'utenza.
- L'aumento di temperatura dei giunti spesso supera la temperatura di metà campata di 15-25°C a causa della resistenza di contatto.

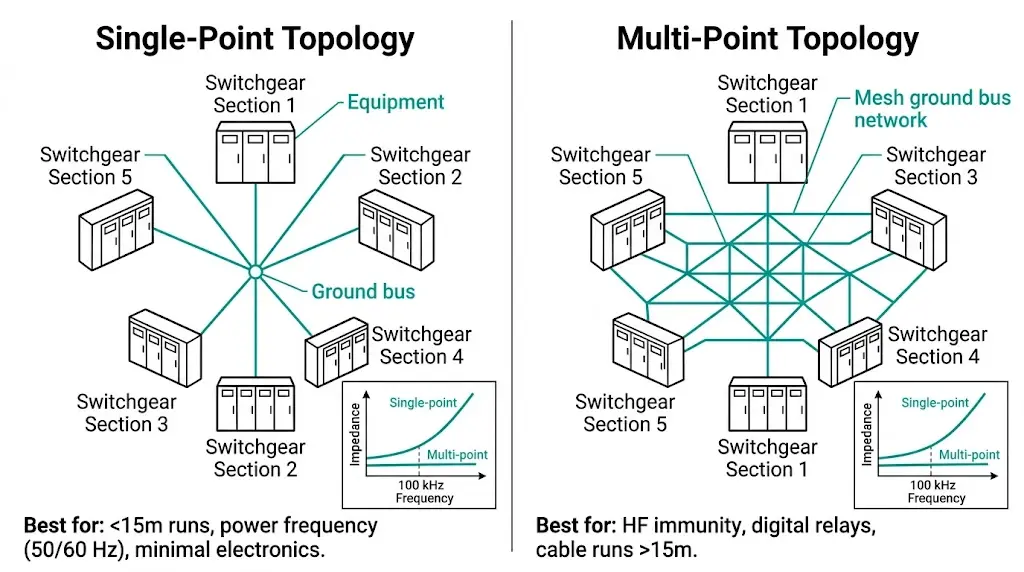

La scelta della topologia di messa a terra dipende dal contenuto di frequenza e dalle dimensioni fisiche. Una scelta sbagliata crea correnti di circolazione o prestazioni inadeguate ad alta frequenza.
Messa a terra in un unico punto
Tutti i legami convergono in un unico punto del bus di terra. In questo modo si evitano correnti di terra circolanti alla frequenza di alimentazione (50/60 Hz). Applicare la messa a terra a punto singola quando:
Messa a terra multipunto
I collegamenti multipli collegano le sezioni dell'involucro al bus di terra in diversi punti. Questo approccio garantisce una minore impedenza alle alte frequenze e migliori prestazioni EMC. Moderno gruppi di interruttori con relè di protezione integrati richiedono in genere un collegamento a più punti.
La soglia di frequenza
La transizione avviene quando la lunghezza del conduttore si avvicina a 1/20 della lunghezza d'onda. Per transitori di commutazione con contenuto di 1 MHz:
λ = c/f = 3×10⁸ / 10⁶ = 300 m
A 1/20 di lunghezza d'onda (15 m), diventa necessaria una messa a terra multipunto.
| Applicazione | Topologia consigliata | Motivazione |
|---|---|---|
| Relè elettromeccanici tradizionali | Punto singolo | Evita le correnti di circolazione a 50/60 Hz |
| Relè di protezione a microprocessore | Multipunto | Fornisce un piano di riferimento HF |
| Commutazione del banco di condensatori | Multipunto | Elevato contenuto di frequenze transitorie |
| Collegamenti via cavo > 15 m | Multipunto | Supera la soglia di lunghezza d'onda |
Approccio ibrido
La maggior parte delle installazioni moderne utilizza un collegamento a più punti per i pannelli dell'involucro e una messa a terra a un punto per i circuiti secondari dei trasformatori di strumenti. Questa combinazione soddisfa i requisiti di frequenza di alimentazione e di compatibilità elettromagnetica.
Quando la corrente di guasto attraversa il bus di terra, il potenziale dell'involucro sale al di sopra della terra vera. La tensione di contatto, ovvero la differenza di potenziale che una persona sperimenta tra ciò che tocca e il punto in cui si trova, deve rimanere entro limiti di sopravvivenza.
IEC 61936-1 Limiti consentiti
| Tempo di eliminazione dei guasti | Tensione massima di contatto |
|---|---|
| ≤ 0.1 s | 700 V |
| 0.2 s | 430 V |
| 0.5 s | 220 V |
| 1.0 s | 110 V |
| > 1.0 s | 80 V |
Questi valori presuppongono condizioni asciutte e tengono conto dell'impedenza del corpo secondo la norma IEC 60479-1.
Calcolo del progetto
La tensione di contatto dipende dalla corrente di guasto e dall'impedenza di collegamento:
V_touch = I_f × Z_bond
Per una corrente di guasto di 31,5 kA con azzeramento di 1 secondo (limite 110 V):
Z_bond ≤ 110 / 31.500 = 3,5 mΩ
Questa impedenza estremamente bassa richiede collegamenti di terra brevi e diretti con conduttori di grande sezione e percorsi multipli in parallelo.
Progettazione della zona equipotenziale
All'interno della sala quadri, una griglia di terra a maglie sotto il pavimento si collega al bus di terra del quadro. Il personale che si trova su questa griglia rimane quasi allo stesso potenziale delle apparecchiature che tocca. Sezione minima dei ponticelli di collegamento: 35 mm² di rame che collega tutte le superfici metalliche accessibili.
Le operazioni di commutazione generano interferenze elettromagnetiche che minacciano l'integrità dei circuiti di controllo. La geometria del bus di terra determina se i transitori causano il malfunzionamento dei relè di protezione.
Sorgenti di transitori nei quadri elettrici
| Fonte | Tempo di salita | Frequenza Contenuto |
|---|---|---|
| Taglio dell'interruttore a vuoto | 50-200 ns | 5-20 MHz |
| Funzionamento del sezionatore | 5-50 ns | 20-200 MHz |
| Contattore a vuoto commutazione | 100-500 ns | 2-10 MHz |
| Eccitazione del banco di condensatori | 1-10 μs | 100 kHz-1 MHz |
Geometria a bassa induttanza
Alle alte frequenze, l'induttanza prevale sulla resistenza. Principi di progettazione:

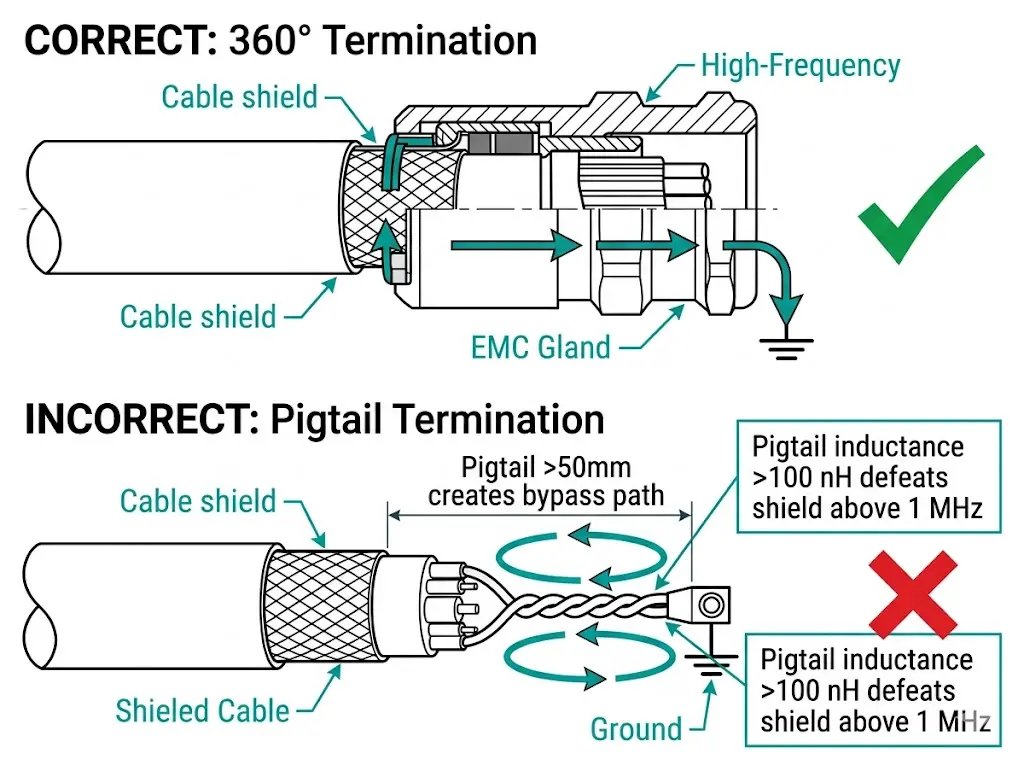

Terminazione della schermatura del cavo
I cavi di controllo schermati richiedono una terminazione adeguata:
Messa a terra secondaria CT/PT
I circuiti secondari dei trasformatori di strumenti richiedono una messa a terra a un punto per evitare che le correnti circolanti distorcano le misure. Eseguire la messa a terra sul pannello del relè o sul terminale del trasformatore, mai in entrambi i punti.
[Expert Insight: esperienza sul campo EMC].
- Nelle installazioni petrolchimiche costiere, abbiamo misurato errori di funzionamento dei relè ridotti di 85% dopo la conversione dalla terminazione pigtail a quella con schermo a 360°.
- I collegamenti di comunicazione in fibra ottica tra gli scomparti dei quadri eliminano completamente i problemi di loop di terra per la segnalazione della protezione.
- I cavi secondari CT instradati parallelamente al bus di terra (entro 50 mm) mostrano 40% un accoppiamento transitorio inferiore rispetto all'instradamento perpendicolare
Le prestazioni del bus di terra dipendono interamente dalla qualità dei giunti. La scelta dell'hardware e le pratiche di installazione determinano se il sistema mantiene una bassa impedenza per una durata di 30 anni.
Tipi di connessione a confronto
| Metodo | Resistenza di contatto | Manutenzione | Costo |
|---|---|---|---|
| Imbullonato (Cu nudo) | 10-50 μΩ | Riavvolgimento periodico della coppia | Basso |
| Imbullonato (stagnato) | 5-20 μΩ | Minimo | Medio |
| Saldatura esotermica | < 5 μΩ | Nessuno | Alto |
| Connettore a compressione | 10-30 μΩ | Ispezione periodica | Medio |
Trattamento del giunto bimetallico
I collegamenti rame-alluminio richiedono un'attenzione particolare:
Senza queste precauzioni, la corrosione galvanica aumenta la resistenza dei giunti di 10-100× entro 5-7 anni.
Specifiche di coppia
| Dimensione del bullone | Acciaio (8,8) | Inossidabile |
|---|---|---|
| M8 | 20-25 N-m | 15-18 N-m |
| M10 | 40-50 N-m | 30-35 N-m |
| M12 | 70-85 N-m | 50-60 N-m |
Le rondelle Belleville mantengono la pressione di contatto durante i cicli termici. Interruttori di messa a terra progettati per le applicazioni di commutazione incorporano sistemi di contatto ottimizzati che mantengono una bassa resistenza per migliaia di operazioni.
Protezione dell'ambiente
I test di verifica confermano le prestazioni del bus di terra in condizioni di guasto e durante il normale funzionamento. La norma IEC 62271-200 specifica i requisiti della prova di tipo; la messa in servizio sul campo aggiunge una verifica pratica.
Prove di tipo (verifica della progettazione)
Test di resistenza ai cortocircuiti
Il bus di terra deve sopravvivere alla corrente di resistenza nominale di breve durata, senza che sia necessario:
Procedura:
Test di routine (produzione)
Ogni gruppo di interruttori viene sottoposto a:

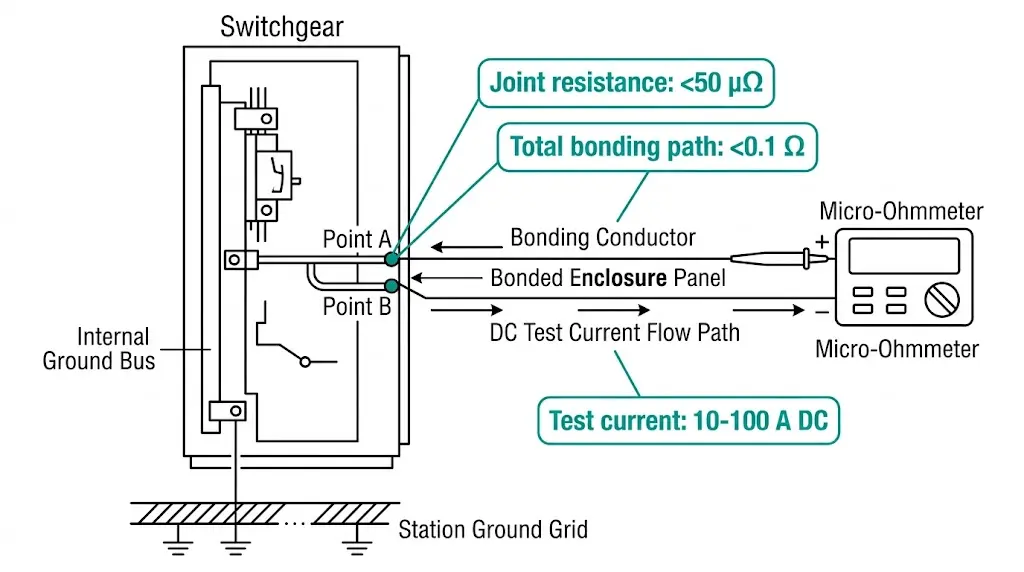

Test di messa in servizio sul campo
Continuità della griglia di terra
Dopo l'installazione, misurare:
Verifica della tensione di contatto
Per le installazioni critiche:
[VERIFICA STANDARD: la clausola 6.6 della norma IEC 62271-200 specifica i criteri di accettazione esatti per le prove dei circuiti di messa a terra].
L'integrità del bus di terra dipende da componenti progettati per l'ambiente esigente all'interno dei quadri elettrici chiusi in metallo. XBRELE produce componenti per quadri elettrici prestando attenzione ai requisiti di messa a terra:
Ogni componente è sottoposto a test per verificare la compatibilità con il sistema di messa a terra. I tecnici che specificano i componenti XBRELE ricevono una documentazione tecnica che illustra in dettaglio i requisiti di messa a terra e le pratiche di installazione.
Per i progetti di quadri elettrici che richiedono soluzioni di messa a terra affidabili, contattare il team di ingegneri di XBRELE per discutere i requisiti della vostra applicazione.
D: Quale sezione devo specificare per una sbarra di terra da 25 kA?
R: Per la durata del guasto di 1 secondo utilizzando il rame, calcolare circa 110 mm² minimo; la prassi standard arrotonda a 150-200 mm² (ad esempio, barra da 40×5 mm) per fornire un margine per il riscaldamento dei giunti e gli aggiornamenti futuri del sistema.
D: Come si decide tra messa a terra a un punto e a più punti?
R: Scegliere la messa a terra a più punti quando il quadro contiene relè basati su microprocessore o quando il percorso dei cavi supera i 15 metri; il punto singolo si applica solo a installazioni semplici con protezione elettromeccanica e brevi distanze interne.
D: Quale tensione di contatto è accettabile per i quadri elettrici da esterno?
R: Per l'eliminazione tipica di un guasto di 0,5 secondi, la norma IEC 61936-1 consente fino a 220 V; le aree umide o ad alto traffico possono richiedere un limite continuo di 80 V, a seconda delle normative locali e della valutazione dei rischi.
D: Con quale frequenza devono essere ritensionati i giunti delle sbarre di terra?
R: Le installazioni in interni richiedono in genere una verifica della coppia ogni 3-5 anni; gli ambienti esterni o ad alta vibrazione richiedono controlli annuali, con misurazione della resistenza di contatto ogni 5 anni per rilevare il degrado.
D: Posso utilizzare cinghie intrecciate invece di ponticelli di collegamento in rame massiccio?
R: Le cinghie intrecciate funzionano bene per le connessioni che richiedono flessibilità (come i collegamenti alle porte), ma presentano un'impedenza più elevata alle alte frequenze; utilizzare conduttori solidi per i percorsi dei bus di terra principali e per le connessioni critiche dal punto di vista EMC.
D: Quale resistenza di contatto indica un giunto di terra difettoso?
R: I singoli giunti bullonati devono misurare meno di 50 μΩ quando sono nuovi; una resistenza superiore a 100 μΩ o che mostra un aumento superiore a 50% rispetto al valore di riferimento indica un degrado che richiede manutenzione.
D: È necessaria una messa a terra separata per i relè digitali e i circuiti di alimentazione?
R: La pratica moderna non collega tutte le masse a un bus comune, ma utilizza conduttori separati dai componenti elettronici sensibili al bus di terra, mantenendo la separazione fisica dai percorsi della corrente di guasto, pur ottenendo un potenziale di riferimento comune.
