உலர் வகை விநியோக டிரான்ஸ்ஃபார்மர்கள் (SCB / SC(B) / SGB தொடர்)
எக்ஸ்பிஆர்இஎல்இ ஒரு முழு அளவிலானவற்றை வழங்குகிறது உலர் வகை மாற்றுமாணிகள் எரிபொருள் மற்றும் எபோக்சி ரெசின் தொழில்நுட்பத்தின் அடிப்படையில், உள்ளக துணை மின் நிலையங்கள், வணிகக் கட்டிடங்கள் மற்றும் கடுமையான தீ-பாதுகாப்பு தேவைகள் உள்ள திட்டங்களுக்காக வடிவமைக்கப்பட்டது. SCB, SC(B) மற்றும் SGB தொடர்கள் உள்ளடக்கியவை 6–35 kV வகுப்புகள் குறைந்த இழப்பு, நம்பகமான காப்புச் செயல்திறன் மற்றும் எளிதான பராமரிப்புடன்.
உட்புற மின் விநியோகத்திற்கான தீ-பாதுகாப்பான உலர் வகை மின்மாற்றிகள்
உலர் வகை மாற்றுமாணிகள் எண்ணெய்க்குப் பதிலாக காஸ்ட் ரெசின் அல்லது எபோக்சி ரெசின் காப்புப் பொருளைப் பயன்படுத்துவதால், இவை கடுமையான தீ-பாதுகாப்புத் தேவைகள் உள்ள உள்ளக துணை மின் நிலையங்கள் மற்றும் கட்டிடங்களுக்கு ஏற்றவையாக உள்ளன. XBRELE வகை உலர் வகை விநியோக டிரான்ஸ்ஃபார்மர்கள் 6–35 kV வலையமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன. இவற்றில் குறைந்த இழப்பு, குறைந்த இரைச்சல் மற்றும் நீண்ட கால செயல்பாட்டிற்கான எளிதான பராமரிப்பு ஆகியவை உள்ளன.
SCB, SC(B) மற்றும் SGB தொடர் வடிவமைப்புகளின் அடிப்படையில், இவை வார்க்கப்பட்ட ரெசின் டிரான்ஸ்ஃபார்மர்கள் மற்றும் எபோக்சி ரெசின் டிரான்ஸ்ஃபார்மர்கள் எண்ணெய் நிரப்பப்பட்ட அலகுகள் விரும்பப்படாத உயரமான கட்டிடங்கள், மருத்துவமனைகள், மெட்ரோ நிலையங்கள், வணிக வளாகங்கள் மற்றும் பிற மக்கள் நெரிசல் மிகுந்த பகுதிகளில் நம்பகமான செயல்திறனை வழங்குகிறது.
XBRELE தயாரிப்புகள் பின்வருவன போன்ற சர்வதேச தரநிலைகளைக் கருத்தில் கொண்டு உருவாக்கப்படுகின்றன. IEC 60076-11 வறட்டு வகை மின்மாற்றிகள் , சீரான வெப்பக் காப்பு நிலைகள் மற்றும் வெப்ப உயர்வு செயல்திறனை உறுதிசெய்தல்.
எங்கள் மின் விநியோக டிரான்ஸ்ஃபார்மர் தொகுப்பை முழுமையாகக் காண, எண்ணெயில் மூழ்கிய மற்றும் 11 kV உலர் வகை மின்மாற்றி விருப்பங்கள், பார்வையிடவும் மின்விநியோக மாற்றி தூண் பக்கம் .
தொடர் வரிசை வாரியான உலர் வகை மாற்றித் தரவுகள்
உட்புற, தீயை எதிர்க்கும் பயன்பாடுகளுக்கான மதிப்பிடப்பட்ட திறன்கள், மின்னழுத்த சேர்க்கைகள் மற்றும் முக்கிய இழப்பு அளவுருக்களை மதிப்பாய்வு செய்ய, SCB10 / SCB11, SCB13, SCB11-35kV மற்றும் SG(B)10 சுற்றுச்சூழலுக்கு உகந்த உலர் வகை மாற்றுமாற்றிகளை இடையில் மாற்றுங்கள்.
SCB10 / SCB11 எபோக்சி வார்ப்பு உலர்-வகை விநியோக டிரான்ஸ்ஃபார்மர்கள்
SCB10 மற்றும் SCB11 வகை உலர்-வகை டிரான்ஸ்ஃபார்மர்கள், F அல்லது H வகுப்பு காப்பு, குறைந்த பகுதி வெளியேற்றம் மற்றும் சிறந்த தீ எதிர்ப்புத் திறன் கொண்ட வெற்றிட வார்ப்பு எபோக்சி ரெசின் தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன. கடுமையான தீ-பாதுகாப்பு தேவைகள் உள்ள உயரமான கட்டிடங்கள், வணிக வளாகங்கள், மருத்துவமனைகள், பள்ளிகள், சுரங்கப்பாதைகள் மற்றும் உள்ளரங்க துணை மின் நிலையங்கள் ஆகியவற்றில் இவை பரவலாகப் பயன்படுத்தப்படுகின்றன.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — SCB10 6/10kV 30–2500kVA உலர்-வகை மின்னழுத்த ஒழுங்குபடுத்தும் விநியோக மாற்றி
| மதிப்பிடப்பட்ட திறன் (kVA) | சுமை இல்லாத இழப்பு (கிலோவாட்) | சுமை இழப்பு 130°C (கிலோவாட்) | சுமை இழப்பு 155°C (கிலோவாட்) | சுமை இழப்பு 180°C (கிலோவாட்) | சுமை இல்லாத மின்னோட்டம் (%) | குறுசுற்று மின்தடை (%) |
|---|---|---|---|---|---|---|
| 30 | 0.19 | 0.67 | 0.71 | 0.76 | 2 | 4.0 |
| 50 | 0.27 | 0.94 | 1 | 1.07 | 2 | 4.0 |
| 80 | 0.37 | 1.29 | 1.38 | 1.48 | 1.5 | 4.0 |
| 100 | 0.40 | 1.48 | 1.57 | 1.69 | 1.5 | 4.0 |
| 125 | 0.47 | 1.74 | 2.85 | 1.98 | 1.3 | 4.0 |
| 160 | 0.54 | 2.00 | 2.13 | 2.28 | 1.3 | 4.0 |
| 200 | 0.52 | 2.37 | 2.53 | 2.71 | 1.1 | 4.0 |
| 250 | 0.72 | 2.59 | 2.26 | 2.96 | 1.1 | 4.0 |
| 315 | 0.88 | 3.27 | 3.47 | 3.73 | 1.0 | 4.0 |
| 400 | 0.98 | 3.75 | 3.99 | 4.28 | 1.0 | 4.0 |
| 500 | 1.16 | 4.59 | 4.88 | 5.23 | 1.0 | 4.0 |
| 630 | 1.34 | 6.53 | 5.88 | 5.29 | 0.85 | 6.0 |
| 630 (20/24kV) | 1.30 | 5.61 | 5.96 | 6.40 | 0.85 | 6.0 |
| 800 | 1.52 | 6.55 | 6.96 | 7.46 | 0.85 | 6.0 |
| 1000 | 1.77 | 7.65 | 8.13 | 8.76 | 0.85 | 6.0 |
| 1250 | 2.09 | 9.10 | 9.69 | 10.3 | 0.85 | 6.0 |
| 1600 | 2.45 | 11.0 | 11.7 | 12.5 | 0.85 | 6.0 |
| 2000 | 3.05 | 13.6 | 14.4 | 15.5 | 0.70 | 6.0 |
| 2500 | 3.60 | 16.1 | 17.1 | 18.4 | 0.70 | 6.0 |
| 1600 (20/24kV) | 2.45 | 12.2 | 12.9 | 13.9 | 0.85 | 8.0 |
| 2000 (20/24kV) | 3.05 | 15.0 | 15.9 | 17.1 | 0.70 | 8.0 |
| 2500 (20/24kV) | 3.60 | 17.7 | 18.8 | 20.2 | 0.70 | 8.0 |
குறிப்பு: 6kV / 10kV உயர்-வோல்டேஜ் சுற்றுகள், டேப் வரம்புகள் ±2.5% / ±5% (மதிப்பீடுகளின் ஒரு பகுதிக்கு ±2×2.5%). 20/22/24kV பதிப்புகள் அடைப்புக்குறிகளுக்குள் குறிப்பிடப்பட்டுள்ளன. தரவுகள் SCB10 உற்பத்தியாளரின் கையேட்டிலிருந்து நேரடியாக எடுக்கப்பட்டவை.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — SCB10 20kV 30–2500kVA உலர்-வகை விநியோக மாற்றி
| மதிப்பிடப்பட்ட திறன் (kVA) | சுமை இல்லாத இழப்பு (வாட்) | சுமை இழப்பு (வாட்) | சுமை இல்லாத மின்னோட்டம் (%) | குறுசுற்று மின்தடை (%) |
|---|---|---|---|---|
| 30 | 33 | 630 / 600 | 1.50 | 4.0 |
| 50 | 43 | 910 / 870 | 1.20 | 4.0 |
| 63 | 50 | 1090 / 1040 | 1.10 | 4.0 |
| 80 | 80 | 1310 / 1250 | 1.00 | 4.0 |
| 100 | 75 | 1580 / 1500 | 0.90 | 4.0 |
| 125 | 85 | 1890 / 1800 | 0.80 | 4.0 |
| 160 | 100 | 2310 / 2200 | 0.60 | 4.0 |
| 200 | 120 | 2730 / 2600 | 0.60 | 4.0 |
| 250 | 140 | 3200 / 3050 | 0.60 | 4.0 |
| 315 | 170 | 3830 / 3650 | 0.50 | 4.0 |
| 400 | 200 | 4520 / 4300 | 0.50 | 4.0 |
| 500 | 240 | 5410 / 5150 | 0.50 | 4.0 |
| 630 | 320 | 6200 | 0.30 | 4.5 |
| 800 | 380 | 7500 | 0.30 | 4.5 |
| 1000 | 450 | 10300 | 0.30 | 4.5 |
| 1250 | 530 | 12000 | 0.20 | 4.5 |
| 1600 | 630 | 14500 | 0.20 | 5.0 |
| 2000 | 750 | 18300 | 0.20 | 5.0 |
| 2500 | 900 | 21200 | 0.20 | 5.0 |
குறிப்பு: 20kV SCB10 தொடர், குறைந்த மின்னழுத்தப் பக்கத்தில் 6 / 6.3 / 10 / 10.5 / 11kV உயர்-மின்னழுத்த சுற்றுகளைப் பயன்படுத்துகிறது, டேப் வரம்புகள் ±2×2.5% / ±5% ஆகும். அனைத்து தரவுகளும் SCB10 20kV உற்பத்தியாளரின் κατάλογ்-இலிருந்து பெறப்பட்டவை.

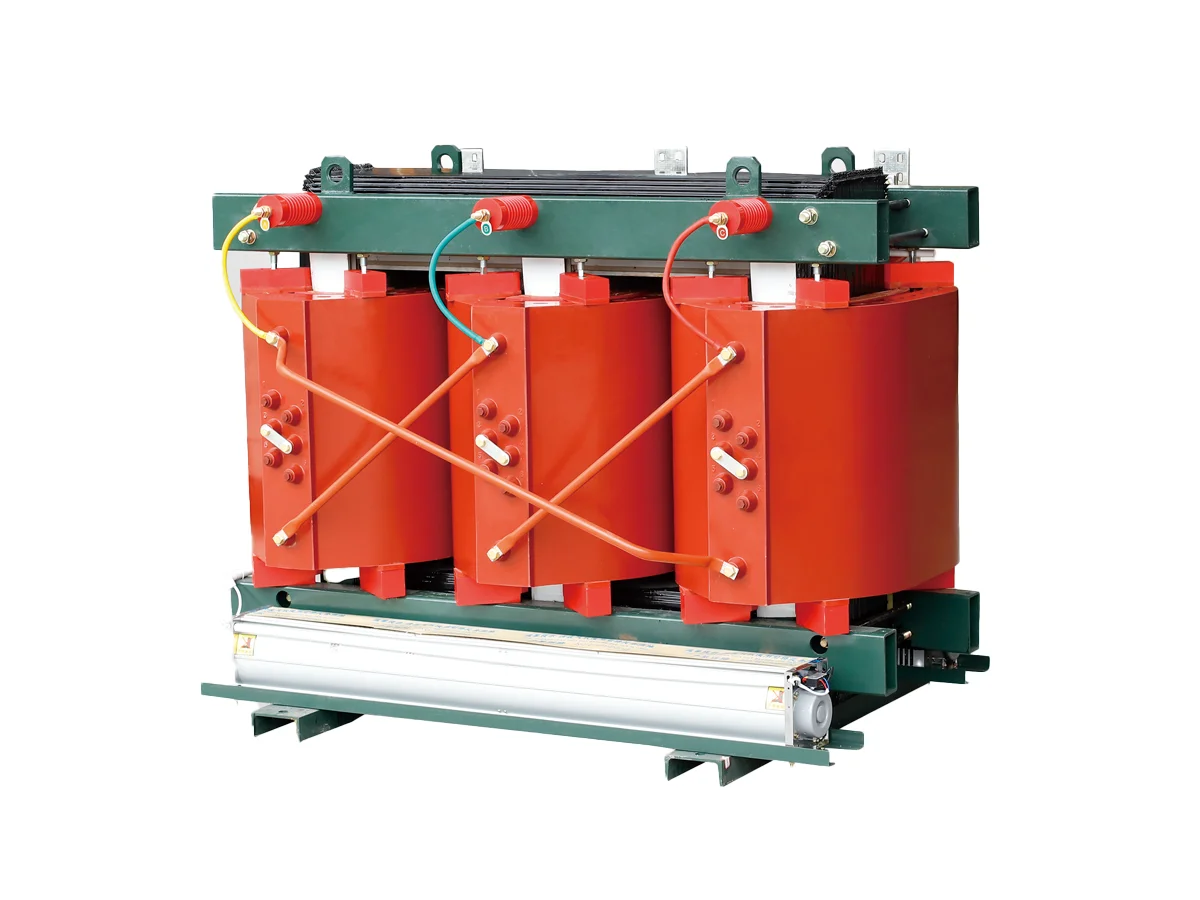

SC(B)13-10kV தொடர் ரெசின் இன்சுலேஷன் உலர்-வகை டிரான்ஸ்ஃபார்மர்
பயன்பாட்டு வரம்பு: குறிப்பாக சுரங்கங்கள், எண்ணெய் வயல்கள், சுரங்கப்பாதைகள், மின் நிலையங்கள், பள்ளிகள், மருத்துவமனைகள், வணிக மையங்கள் மற்றும் உயரமான கட்டிடங்கள் போன்ற அதிக தீ பாதுகாப்பு தேவைகள் உள்ள இடங்களுக்கு ஏற்றது.
கட்டமைப்பு அம்சங்கள்:
- துண்டுக் சுருள்: குறைந்த மின்னழுத்தச் சுருள், குறைந்த மின்னழுத்தம்/அதிக மின்னோட்டப் பிரச்சனைகளைத் தீர்க்க முழு செப்புத் தகடுச் சுருளைப் பயன்படுத்துகிறது.
- கருப்பு இரும்பு: உயர் காந்த ஊடுருவக்கூடிய சிலிக்கான் எஃகு தாளுடன் கூடிய 45° முழு செங்குத்தற்ற படி இணைப்பு.
- வெப்பநிலைக் கட்டுப்பாடு: LV காயில் புதைக்கப்பட்ட BWDK தொடர் சிக்னல் தெர்மோமீட்டர்.
- ஈரப்பதத்தைத் தடுக்கும்: முன்கூட்டியே உலக்காமல், 100% ஈரப்பதம் கீழ் சாதாரணமாக இயக்க முடியும்.
| மதிப்பிடப்பட்ட திறன் (kVA) | சுமை இல்லாத இழப்பு (கிலோவாட்) | சுமை இழப்பு 130°C (கிலோவாட்) | சுமை இழப்பு 155°C (கிலோவாட்) | சுமை இழப்பு 180°C (கிலோவாட்) | முக்கியம் (%) |
|---|---|---|---|---|---|
| 30 | 0.135 | 0.605 | 0.640 | 0.685 | 4.0 |
| 50 | 0.195 | 0.845 | 0.900 | 0.965 | 4.0 |
| 80 | 0.265 | 1.16 | 1.40 | 1.33 | 4.0 |
| 100 | 0.290 | 1.33 | 1.41 | 1.52 | 4.0 |
| 125 | 0.340 | 1.56 | 1.66 | 1.78 | 4.0 |
| 160 | 0.385 | 1.80 | 1.91 | 2.02 | 4.0 |
| 200 | 0.445 | 2.13 | 2.27 | 2.44 | 4.0 |
| 250 | 0.515 | 2.33 | 2.48 | 2.66 | 4.0 |
| 315 | 0.635 | 2.94 | 3.12 | 3.35 | 4.0 |
| 400 | 0.705 | 3.37 | 3.59 | 3.85 | 4.0 |
| 500 | 0.835 | 4.13 | 4.39 | 4.70 | 4.0 |
| 630 (வகை A) | 0.965 | 4.97 | 5.29 | 5.66 | 4.0 |
| 630 (வகை B) | 0.935 | 5.05 | 5.36 | 5.76 | 6.0 |
| 800 | 1.09 | 5.89 | 6.26 | 6.71 | 6.0 |
| 1000 | 1.27 | 6.88 | 7.31 | 7.88 | 6.0 |
| 1200 | 1.50 | 8.19 | 8.72 | 9.33 | 6.0 |
| 1600 | 1.76 | 9.94 | 10.5 | 11.3 | 6.0 |
| 2000 | 2.19 | 12.2 | 13.0 | 14.0 | 6.0 |
| 2500 | 2.59 | 14.5 | 15.4 | 16.6 | 6.0 |
| 1600 (அதிக தாக்கம்) | 1.76 | 11.0 | 11.6 | 12.5 | 8.0 |
| 2000 (அதிக தாக்கம்) | 2.19 | 13.5 | 14.3 | 15.4 | 8.0 |
| 2500 (உயர் தாக்கம்) | 2.59 | 15.9 | 17.0 | 18.2 | 8.0 |
குறிப்பு: SCB13 6kV/10kV வகுப்பு 13 உலர்-வகை தூண்டுதல் இல்லாத மின்னழுத்த ஒழுங்குமுறை விநியோக டிரான்ஸ்ஃபார்மரின் தொழில்நுட்ப அளவுருக்களிலிருந்து பெறப்பட்ட தரவு.
SCB11-35kV உலர் வகை மின்மாற்றிகள்
தயாரிப்பு மேலோட்டம்: SCB11-35kV தொடர், மூன்று-கட்ட திட வார்ப்பு (எபோக்சி வெற்றிட வார்ப்பு) மற்றும் குறைந்த-வோல்டேஜ் ஃபாயில் காயில் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. இது உயர் இயந்திரவியல் வலிமை, குறுகிய-சுற்று எதிர்ப்புத்திறன் ஆகியவற்றை வழங்குகிறது, மேலும் பராமரிப்பு இல்லாதது.
முக்கிய விவரக்குறிப்புகள்:
- மின்னழுத்தம்: உயர் மின்னழுத்தம் 35kV (35, 36, 37, 38.5) / தாழ் மின்னழுத்தம் 0.4kV
- இன்சுலேஷன் நிலை: LI170AC70 / AC5
- குழுக்களில் சேரவும்: டைன்11, யின்0
- தட்டப்படும் வரம்பு: ±2×2.5% அல்லது ±5%
| மதிப்பிடப்பட்ட திறன் (kVA) | சுமை இல்லாத இழப்பு (கிலோவாட்) | சுமை இழப்பு 130°C (கிலோவாட்) | சுமை இழப்பு 155°C (கிலோவாட்) | சுமை இழப்பு 180°C (கிலோவாட்) | பளு இல்லாத மின்னோட்டம் (%) | முக்கியம் (%) |
|---|---|---|---|---|---|---|
| 50 | 0.450 | 1.34 | 1.42 | 1.52 | 2.3 | 6.0 |
| 100 | 0.630 | 1.97 | 2.09 | 2.23 | 2.0 | 6.0 |
| 160 | 0.790 | 2.65 | 2.81 | 3.00 | 1.5 | 6.0 |
| 200 | 0.880 | 3.13 | 3.32 | 3.55 | 1.5 | 6.0 |
| 250 | 0.990 | 3.58 | 3.80 | 4.06 | 1.3 | 6.0 |
| 315 | 1.17 | 4.25 | 4.51 | 4.82 | 1.3 | 6.0 |
| 400 | 1.37 | 5.10 | 5.41 | 5.79 | 1.1 | 6.0 |
| 500 | 1.52 | 6.27 | 6.65 | 7.11 | 1.1 | 6.0 |
| 630 | 1.86 | 7.25 | 7.69 | 8.23 | 1.0 | 6.0 |
| 800 | 2.16 | 8.60 | 9.12 | 9.76 | 1.0 | 6.0 |
| 1000 | 2.43 | 9.86 | 10.4 | 11.1 | 0.75 | 6.0 |
| 1250 | 2.83 | 12.0 | 12.7 | 13.6 | 0.75 | 6.0 |
| 1600 | 3.24 | 14.6 | 15.4 | 16.5 | 0.75 | 6.0 |
| 2000 | 3.82 | 17.2 | 18.2 | 19.5 | 0.75 | 6.0 |
| 2500 | 4.45 | 20.3 | 21.8 | 23.3 | 0.75 | 6.0 |
குறிப்பு: HV மதிப்பிடப்பட்ட மின்னழுத்தங்கள்: 35kV, 36kV, 37kV, 38.5kV. டேப்பிங் வரம்பு: ±2×2.5% அல்லது ±5%.
GB1094.11-இன் படி, பட்டியலிடப்பட்டுள்ள சுமை இழப்புகள் வெவ்வேறு காப்பு அமைப்பு வெப்பநிலைகளுக்கு (B=100K உயர்வு/130°C, F=120K உயர்வு/155°C, H=145K உயர்வு/180°C) ஏற்புடையவை.

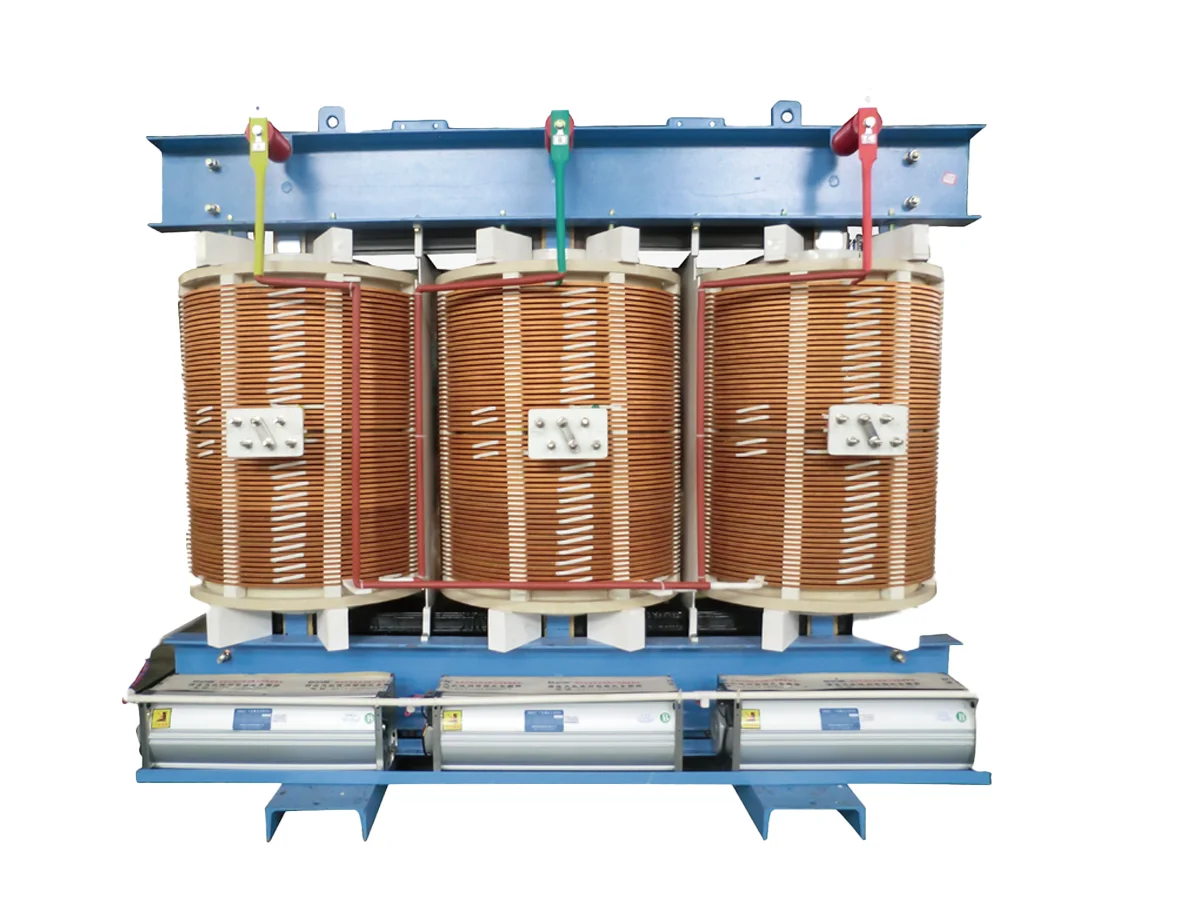

SG(B)10 சுற்றுச்சூழலுக்கு உகந்த உலர் வகை டிரான்ஸ்ஃபார்மர்கள்
தயாரிப்பு அம்சங்கள்: இந்தத் தயாரிப்பு, H வகுப்பு (180°C) வரையிலான வெப்ப எதிர்ப்புத் தரங்களைக் கொண்ட டுபோன்ட்டின் புதிய இзоляцияப் பொருட்களையும், முக்கிய பாகங்கள் C வகுப்பு (220°C) வரையிலான தரங்களையும் பயன்படுத்துகிறது.
பாதுகாப்பு மற்றும் நம்பகத்தன்மை:
- பாதுகாப்பான: எரியாத, தானாகவே அணைந்துவிடும், மற்றும் நச்சுத்தன்மையற்றது. 800°C வெப்பநிலையில் நச்சுப் புகை இல்லை. சுரங்கப்பாதைகள், கப்பல்கள் மற்றும் இரசாயன ஆலைகளுக்கு ஏற்றது.
- நம்பகமான: NOMEX அடிப்படையிலான காப்பு அமைப்பு வெப்ப அதிர்ச்சியைத் தாங்கும் மற்றும் பகுதி வெளியேற்றம் இருக்காது. ஈரம், பூஞ்சை மற்றும் புகைக்கு சிறந்த எதிர்ப்புத்திறன் கொண்டது.
| வெப்பநிலைப் படி | தரம் பி | தரம் F | தரம் H | தரம் சி |
|---|---|---|---|---|
| சராசரி வெப்பநிலை உயர்வு (°C) | 80 | 100 | 125 | 150 |
| அதிகபட்ச சுற்றுப்புற வெப்பநிலை (°C) | 40 | 40 | 40 | 40 |
| வெப்பப் புள்ளி வெப்பநிலை சகிப்புத்தன்மை (°C) | 10 | 15 | 20 | 30 |
| அதிகபட்ச வெப்பநிலை (°C) | 130 | 155 | 180 | 220 |
குறிப்பு: SG(B)10 வகை உலர் மாற்றி காப்பு வெப்ப எதிர்ப்புத் தரங்களுக்கான தரவு மேற்கோள்.
XBRELE உலர் வகை டிரான்ஸ்ஃபார்மர்களின் முக்கிய அம்சங்கள்
XBRELE உலர் வகை டிரான்ஸ்ஃபார்மர்கள், B, F, H மற்றும் C வகுப்பு அமைப்புகளுடன் வார்க்கப்பட்ட ரெசின் மற்றும் எபோக்சி ரெசின் காப்பு அமைப்பைக் கொண்டுள்ளன. இவை உயரமான கட்டிடங்கள், சுரங்கங்கள், வணிக மையங்கள் மற்றும் பொது வசதிகளில் உள்ளக மின் விநியோகத்திற்கு அதிக தீ பாதுகாப்பு, குறைந்த இழப்பு மற்றும் நம்பகமான செயல்திறனை வழங்குகின்றன.
தகிக்காத வெப்பக் காப்பு அமைப்பு
SCB மற்றும் SC(B) தொடர்கள், மிகக் குறைந்த புகை வெளியீட்டுடன் கூடிய தீயைத் தடுக்கும் பிசின் அமைப்புகளைப் பயன்படுத்துகின்றன. இதனால், எண்ணெய் நிரப்பப்பட்ட டிரான்ஸ்ஃபார்மர்கள் தடைசெய்யப்பட்ட முக்கியமான இடங்களுக்கு இவை பொருத்தமானவையாகின்றன.
- தானாக அணைந்துவிடும் பிசின்: குறைந்த புகை மற்றும் நச்சுத்தன்மையுடன் கூடிய எரிவதில்லை இன்சுலேஷன்.
- உட்புற டிரான்ஸ்ஃபார்மர் வடிவமைப்பு: மெட்ரோ, மருத்துவமனைகள், பள்ளிகள் மற்றும் வணிகக் கட்டிடங்களுக்கு ஏற்றது.
- தீயை எதிர்க்கும் டிரான்ஸ்ஃபார்மர் தேர்வு: நவீன கட்டிட தீ-பாதுகாப்பு விதிமுறைகளைப் பூர்த்தி செய்ய உதவுகிறது.
காஸ்ட் ரெசின் மற்றும் எபோக்சி ரெசின் தொழில்நுட்பம்
உயர்-வோல்டேஜ் சுற்றுகள் வெற்றிடத்தில் எபோக்சி ரெசின் அல்லது காஸ்ட் ரெசின் கொண்டு வார்ப்பு செய்யப்படுகின்றன, இது வெவ்வேறு காப்பு வகுப்புகளின் கீழ் சிறந்த மின்மறுப்பு வலிமை, ஈரப்பத எதிர்ப்பு மற்றும் நிலையான வெப்பநிலை உயர்வை உறுதி செய்கிறது.
- இன்சுலேஷன் வகுப்புகள்: 220 °C வரையிலான குறிப்பு ஹாட்-ஸ்பாட் வெப்பநிலைகளைக் கொண்ட வகுப்பு B, F, H மற்றும் C.
- மேம்படுத்தப்பட்ட இழப்பு மதிப்புகள்: GB1094 மற்றும் IEC 60076-11-க்கு இணங்க சுமை இல்லாத மற்றும் சுமை இழப்புகள்.
- நிலையான செயல்திறன்: 6–35 kV வரையிலான உலர் வகை விநியோக டிரான்ஸ்ஃபார்மர் திட்டங்களுக்குப் பொருத்தமானது.
வலிமையான கோர் மற்றும் ஃபாயில் சுருள் அமைப்பு
கோர், படி-மேல்படி இணைப்புகளுடன் கூடிய உயர்-தரமான திசைப்படுத்தப்பட்ட சிலிக்கான் எஃகு பயன்படுத்தப்படுகிறது, அதே நேரத்தில் குறைந்த-வோல்டேஜ் சுருள், வலுவான குறுகிய-சுற்று தாங்கும் திறனுக்காக ஃபாயில் அல்லது பல-அடுக்கு செப்பு கடத்திகளைப் பயன்படுத்துகிறது.
- குறைந்த பகுதி வெளியேற்றம்: கவனமான செயலாக்கமும் வெற்றிட வார்ப்பும் PD அளவுகளைக் குறைக்கின்றன.
- குறுசுற்று வலிமை: கச்சிதமான சுருள் அமைப்பு இயந்திரவியல் நம்பகத்தன்மையை மேம்படுத்துகிறது.
- எளிதான பராமரிப்பு: உலர் வகை வடிவமைப்பு எண்ணெய் சிகிச்சையைத் தவிர்த்து, வழக்கமான ஆய்வை எளிதாக்குகிறது.
உலர் வகை டிரான்ஸ்ஃபார்மர்களின் உற்பத்தி மற்றும் சோதனை
XBRELE உலர் வகை டிரான்ஸ்ஃபார்மர்கள், 6–35 kV வலையமைப்புகளின் பாதுகாப்பான உள்ளக இயக்கத்தை உறுதிசெய்யும் வகையில், காப்பு, வெப்பநிலை உயர்வு, குறுகிய-சுற்று வலிமை மற்றும் பகுதி வெளியேற்ற நிலைகள் ஆகியவற்றிற்கான IEC 60076-11 மற்றும் GB/T 10228 தேவைகளைப் பூர்த்தி செய்கின்றன.
கட்டுப்படுத்தப்பட்ட உற்பத்திச் செயல்முறை
SCB / SC(B) / SGB தொடர் டிரான்ஸ்ஃபார்மர்கள், நிலையான மின்மறுப்பு செயல்திறன் மற்றும் குறைந்த பகுதி வெளியேற்றத்தை உறுதி செய்வதற்காக, கட்டுப்படுத்தப்பட்ட சூழல்களில் வெற்றிட உலர்த்தல், ரெசின் வார்ப்பு மற்றும் துல்லியமான காயில் சுருதல் ஆகியவற்றுடன் வார்க்கப்படுகின்றன.
- 01
மையச் செயலாக்கம்
உயர்தர திசைப்படுத்தப்பட்ட சிலிக்கான் எஃகு, சுமை இல்லாத இழப்பைக் குறைப்பதற்காக CNC சீரிங் மூலம் வெட்டப்பட்டு, படி-இடுக்கல் இணைப்புகளுடன் அடுக்கப்படுகிறது.
- 02
துண்டு & அடுக்கு சுருதல்
வலுவான ஷார்ட் சர்க்யூட்டைத் தாங்கும் திறனுக்காக, குறைந்த மின்னழுத்தத் தகடு சுருள்களும் உயர் மின்னழுத்தப் பல அடுக்குக் காந்தச்சுருள்களும் இறுக்கத்துடன் சுற்றப்படுகின்றன.
- 03
இழுவிசை உலர்த்தல்
ஈரப்பதத்தை நீக்கி, காப்பு எதிர்ப்பையும் நீண்ட கால நிலைத்தன்மையையும் மேம்படுத்துவதற்காக, சுருள்கள் வெற்றிடத்தில் உலர்த்தப்படுகின்றன.
- 04
ரெசின் வார்ப்பு / எபோக்சி வார்ப்பு
வெற்றிடங்களுக்குள் மற்றும் பகுதி வெளியேற்றத்தைக் (PD) குறைப்பதற்காக, உயர் மின்னழுத்த சுற்றுகள் எபோக்சி ரெசின் அல்லது வார்ப்பு ரெசினால் வெற்றிடத்தில் வார்க்கப்படுகின்றன.
- 05
இறுதிப் பொருத்தம் மற்றும் வெப்பநிலை உயர்வு இயக்கம்
ஆய்வுக்கு முன்னர், டிரான்ஸ்ஃபார்மர்கள் பொருத்துதல், டெர்மினல் நிறுவுதல் மற்றும் உருவகப்படுத்தப்பட்ட சுமை வெப்பநிலை-உயர்வு சோதனைகளுக்கு உட்படுத்தப்படுகின்றன.
வழக்கமான மற்றும் வகைச் சோதனைகள்
அனைத்து சோதனைகளும் வார்ப்பிரசின் உலர் வகை மாற்றுரையன்களுக்கான IEC 60076-11 மற்றும் GB/T 10228 தரநிலைகளுக்கு இணங்க உள்ளன.
மின் சோதனைகள்
- விகிதம் மற்றும் துருவத்தன்மை சோதனைகள் அனைத்து தட்டல் நிலைகளுக்கும்.
- சுமை இழப்பு மற்றும் மீக்கட்டு குறிப்பு வெப்பநிலையில் அளவிடப்பட்டது.
- சுமை இல்லாத இழப்பு SCB / SC(B) / SGB ஆற்றல் நிலைகளுடன் சீரானது.
- பயன்படுத்தப்பட்ட மற்றும் தூண்டப்பட்ட மின்னழுத்தச் சோதனைகள் HV/LV சுருள்களில்.
இன்சுலேஷன் மற்றும் பிடி
- இன்சுலேஷன் எதிர்ப்பு மற்றும் டான் டெல்டா அளவீடுகள்.
- பகுதி வெளியேற்றம்: 10 pC-க்குக் குறைவாக இருக்க வேண்டும் (உலர் வகைத் தரம்).
- ரெசின் குணப்படுத்தும் தரம் மற்றும் வெப்ப நிலைத்தன்மை சோதனைகள்.
இயந்திரவியல் மற்றும் தோற்றம்
- குறுகிய சுற்று தாங்கும் திறனின் சரிபார்ப்பு.
- காயில் பிணைப்பு, வார்ப்புத் தரம் மற்றும் ஆதரவுக் கட்டமைப்புகளின் ஆய்வு.
- டெர்மினல்கள், பொருத்தும் சட்டங்கள் மற்றும் உறை விருப்பங்களின் இறுதி சரிபார்ப்பு.
உலர் வகை மாற்றுரையூட்டிகளுக்கு நம்பகமான விநியோகச் சங்கிலி
நிலையிலிருந்து 11 kV உலர் வகை மாற்றிமாய்கள் தனிப்பயனாக்கப்பட்ட SCB / SC(B) / SGB தீர்வுகளுக்காக, XBRELE உற்பத்தி, பேக்கிங் மற்றும் தளவாடங்களை ஒருங்கிணைத்து, உங்கள் உலர் வகை விநியோக டிரான்ஸ்ஃபார்மர்கள் சரியான நேரத்தில் வந்து, உள்ளக நிறுவலுக்குத் தயாராக இருப்பதை உறுதி செய்கிறது.
SCB / SC(B) / SGB-க்கான நெகிழ்வான உற்பத்தி
எங்களின் உலர் வகை டிரான்ஸ்ஃபார்மர் வரிசைகள், நிலையான κατάλογு மதிப்பீடுகள் மற்றும் திட்ட அடிப்படையிலான வடிவமைப்புகள் இரண்டையும் ஆதரிக்கின்றன, இது EPC-கள் மற்றும் இறுதிப் பயனர்கள் துணை மின் நிலையம் மற்றும் கட்டிட வேலைத்திட்டங்களைச் சந்திக்க உதவுகிறது.
- நிலையான உலர் வகை டிரான்ஸ்ஃபார்மர்கள்: பொதுவான 6–11 kV மதிப்பீடுகளுக்கு, வழக்கமான விநியோக நேரம் சுமார் 30–45 நாட்கள்.
- சிறப்பு மின்னழுத்தம் / உறை விருப்பங்கள்: இன்சுலேஷன் வகுப்பு மற்றும் பாதுகாப்புப் பட்டம் ஆகியவற்றைப் பொறுத்து தோராயமாக 45–60 நாட்கள்.
- திட்டத் தொகுதிகள்: பெரிய கட்டிட அல்லது மெட்ரோ திட்டங்களில், பல தொகுதி விநியோகங்களுக்கான ஒருங்கிணைந்த உற்பத்தி.
- உதிரிப் பாகங்கள்: முக்கியத்திற்கான பரிந்துரைக்கப்பட்ட பாதுகாப்பு இருப்புத் திட்டங்கள் உலர் வகை விநியோக மாற்றி அளவுகள்.
உட்புற உபகரணங்களுக்கான பாதுகாப்பு
உலர் வகை மாற்றுரிகள் எண்ணெய் இல்லாதவை என்றாலும், அவை கொண்டு செல்லப்படும்போது, குறிப்பாக வார்ப்புப் பிசின் சுற்றுகள், முனைகள் மற்றும் உறைகளுக்கு வலுவான பாதுகாப்பு தேவைப்படுகிறது.
- மரப் பேலட்கள் / பெட்டிகள் ஏற்றுமதி: டிரான்ஸ்ஃபார்மரின் எடை மற்றும் பரிமாணங்களுக்காக புகையூட்டப்பட்டு பலப்படுத்தப்பட்டது.
- ஈரப்பதக் கட்டுப்பாடு: கடல் வழியான சரக்கு அனுப்பலின் போது கோர் மற்றும் காயில்களைப் பாதுகாக்க, திரைப்பட உறை மற்றும் ஈரப்பதமூட்டிப் பைகள்.
- தாக்குதல் பாதுகாப்பு: உயர் மின்னழுத்தம்/குறைந்த மின்னழுத்தம் முனைகள் மற்றும் எபோக்சி ரெசின் சுருள்களைச் சுற்றி கூடுதல் பட்டை.
- தெளிவான அடையாளம்: பெயர்ப்பலகை, மதிப்பீடு மற்றும் உலர் வகை மாற்றி தளத்தை எளிதாகக் கையாளும் வகையில் மாதிரி லேபிள்கள்.
நிறுவல் மற்றும் செயல்பாட்டு உதவிகள்
XBRELE, உள்ளக துணை மின் நிலையங்கள், வணிகக் கட்டிடங்கள் மற்றும் உள்கட்டமைப்புத் திட்டங்களில் உலர் வகை மாற்றுரையை நிறுவுவதற்கும் இயக்குவதற்கும் தொழில்நுட்ப ஆதரவை வழங்குகிறது.
- நிறுவல் வழிகாட்டுதல்கள்: SCB / SC(B) / SGB அலகுகளுக்கான அனுமதி, காற்றோட்டம் மற்றும் உறை தேர்வு குறித்த பரிந்துரைகள்.
- ஆணையிடுதல் ஆதரவு: மின்விசையை வழங்குவதற்கு முன், காப்பு எதிர்ப்பு, விகிதம் மற்றும் பகுதி வெளியேற்றச் சோதனைகள் குறித்த வழிகாட்டுதல்.
- பராமரிப்பு அறிவுரை: ரெசின் பரப்புகள், முனைகள் மற்றும் குளிரூட்டும் காற்றுப் பாதைகளுக்கான आवधिक ஆய்வு நடைமுறைகள்.
- தொலைநிலை மற்றும் ஆவண ஆதரவு: ஆலோசகர்கள் மற்றும் EPC ஒப்பந்ததாரர்களுக்கான வரைபடங்கள், சோதனை அறிக்கைகள் மற்றும் கேள்வி பதில் ஆதரவு.
உலர் வகை மாற்றுரையாக்கிகள் பற்றிய பொதுவான கேள்விகள்
இவை பற்றிய மிகவும் அடிக்கடி கேட்கப்படும் கேள்விகள் உலர் வகை மாற்றுமாணிகள், செயல்திறன், பாதுகாப்பு, பயன்பாடுகள் மற்றும் சர்வதேச தரநிலைகள் உட்பட.
உலர் வகை மாற்றி என்றால் என்ன?
உலர் வகை மாற்றுரிகளின் நன்மைகள் யாவை?
உலர் வகை மாற்றுரிகள் பொதுவாக எங்கு பயன்படுத்தப்படுகின்றன?
ஒரு உலர் வகை மாற்றி (Dry Type Transformer) எவ்வளவு காலம் நீடிக்கும்?
உலர் வகை மாற்றுரிகளுக்குப் பராமரிப்பு தேவையா?
- சுருள்கள் மற்றும் உறை சுத்தம் செய்தல்
- வெப்பநிலை உயர்வைச் சரிபார்த்தல் மற்றும் காற்றோட்டத்தைச் சரிபார்த்தல்
- முனையங்களை ஆய்வு செய்து இணைப்புகளை இறுக்குதல்
- வெப்பப் புள்ளிகளுக்கான அகச்சிவப்பு வெப்பப் பரிசோதனை
