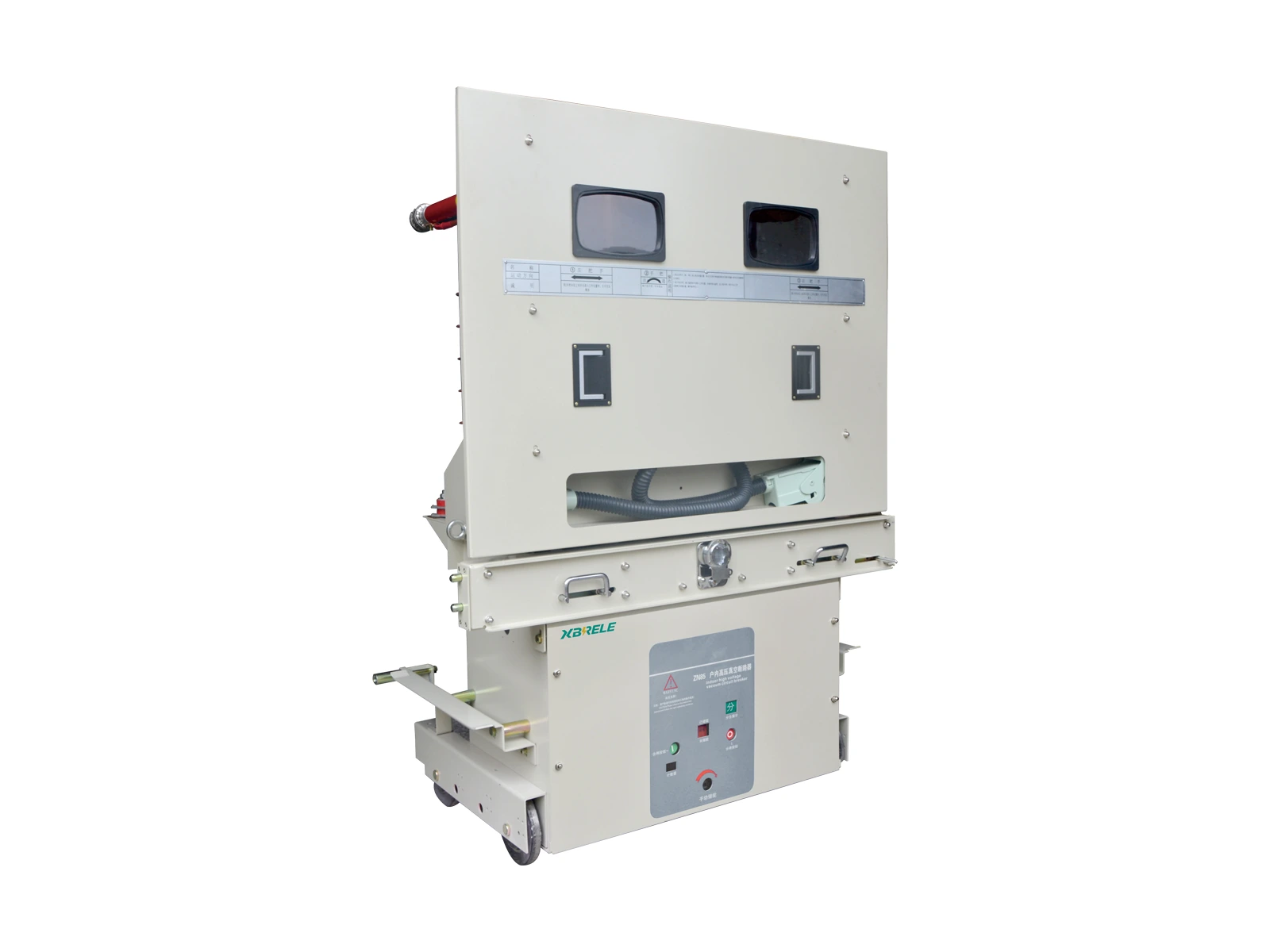

ZN85 தொடர் உள்ளக வெற்றிட சர்க்யூட் பிரேக்கர்கள், மூன்று-கட்ட ஏசி 50Hz விநியோக வலையமைப்புகளில் உள்ள 40.5kV உலோக உறை சுவிட்ச்ஜியருக்காக வடிவமைக்கப்பட்டுள்ளன. ஊடுருவிகளும் கடத்தும் பாகங்களும் ஊடுருவல் தூரத்தைக் குறைக்கவும், மின்தடுப்பு வலிமையை மேம்படுத்தவும் எபோக்சி காப்புப் பொருளில் பதிக்கப்பட்டுள்ளன. கச்சிதமான மேல்–கீழ் அமைப்பு மற்றும் ஸ்பிரிங் இயக்க அமைப்புடன், ZN85 தொழில்துறை ஆலைகள், மின் நிலையங்கள் மற்றும் துணை மின் நிலையங்களில் அடிக்கடி மாற்றுவதற்கு ஏற்றது.
ZN85 தொடர் என்பது பிரத்யேகமாக ...க்காக உருவாக்கப்பட்ட ஒரு உள்ளரங்க உயர்-மின்னழுத்த வெற்றிட மின்சுற்று முறிப்பான் ஆகும். 40.5kV உலோக உறை கொண்ட சுவிட்ச் கியர் மூன்று-கட்ட AC 50Hz மின் அமைப்புகளில். மூன்று-கட்ட வெற்றிடத் துண்டிப்பான்களும் முக்கிய கடத்தும் பாகங்களும் ஒரு கச்சிதமான கட்டமைப்பில் அடுக்கப்பட்டு எபோக்சி காப்புப் பொருளில் பதிக்கப்பட்டுள்ளன, இது காப்பு இடைவெளியைக் குறைத்து, பிரேக்கரின் ஒட்டுமொத்த ஆழத்தைக் குறைத்து, இயக்க நிலைமைகளின் கீழ் மின்மறுப்புத் திறனை மேம்படுத்துகிறது.
இலையுதிர்கால இயக்க அமைப்பு சர்க்யூட் பிரேக்கர் சட்டத்திற்குள் நிறுவப்பட்டு, முதன்மைச் சுற்றின் மேல்-கீழ் அமைப்புடன் பொருத்தப்பட்டுள்ளது, இதன் விளைவாக மென்மையான இயக்கப் பரிமாற்றமும் நம்பகமான இயந்திர நடத்தையும் ஏற்படுகிறது. இந்த வடிவமைப்பு ZN85-ஐ அடிக்கடி சுவிட்ச் செய்யும் பணிகளுக்குப் பொருத்தமானதாக ஆக்குகிறது, இது நீண்ட மின் மற்றும் இயந்திர ஆயுளுடன் இருப்பதோடு, வழக்கமான பராமரிப்புத் தேவைகளையும் குறைவாக வைத்திருக்கிறது.
அதன் கச்சிதமான வடிவமைப்பு, நெகிழ்வான செயல்பாடு மற்றும் உயர் துண்டிப்புத் திறன் ஆகியவற்றின் காரணமாக, ZN85 தொடர், தொழில்துறை ஆலைகள், மின் நிலையங்கள் மற்றும் துணை மின் நிலையங்களில் உள்ளக சுவிட்ச்கியர் கியூபிக்கள்களில் உள்வரும் அல்லது வெளிச்செல்லும் ஃபீடர் பிரேக்கர், டிரான்ஸ்ஃபார்மர் பாதுகாப்பு பிரேக்கர் அல்லது பஸ் பிரிப்பான் பிரேக்கராக பரவலாகப் பயன்படுத்தப்படுகிறது.
XBRELE-யின் முழுமையான வெளிப்புற மற்றும் உட்புற VCB தொகுப்பு பற்றிய மேலோட்டத்திற்கு, தயவுசெய்து பார்வையிடவும். வெற்றிட மின்சுற்று முறிப்பான் பில்லர் பக்கம் .
40.5kV உள்ளக சுவிட்ச்கியர் வடிவமைப்பிற்கான தொடர்புடைய தொழில்நுட்ப அளவுருக்கள் மற்றும் புறவடிவமைப்பு & பொருத்துதல் பரிமாணங்களைக் காண, மாதிரி தாவலைத் தேர்ந்தெடுக்கவும். (தற்போதைய பக்கம் ZN85-40.5-ஐக் காட்டுகிறது; மேலும் வகைகளைப் பின்னர் சேர்க்கலாம்.)
ZN85-40.5 என்பது 40.5kV மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் கூடிய, மூன்று-கட்ட AC 50Hz மின் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. வெற்றிடத் துண்டிப்பான் மற்றும் முக்கிய கடத்தும் சுற்று ஆகியவை எபோக்சி காப்பிடப்பட்ட கட்டமைப்பில் பொருத்தப்பட்டுள்ளன, இது சிறிய அளவு, உயர் மின்மறுப்பு வலிமை மற்றும் குறைக்கப்பட்ட ஊர்தல் தூரத்தை வழங்குகிறது.
இதன் ஸ்பிரிங் இயக்க அமைப்பு மற்றும் முதன்மை கடத்திகளின் மேல்–கீழ் அமைப்புடன், இந்த பிரேக்கர் நிலையான திறத்தல் மற்றும் மூடும் செயல்திறனை வழங்குகிறது, இது தொழில்துறை ஆலைகள், மின் நிலையங்கள் மற்றும் துணை மின் நிலையங்களில் அடிக்கடி இயக்கத்திற்கு ஏற்றது.
பின்வரும் அட்டவணை உங்கள் ZN85-40.5 தொழில்நுட்ப அளவுருத் தாளின் அடிப்படையில் அமைந்துள்ளது.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — ZN85-40.5
40.5kV சுவிட்ச்ஜியர் பயன்பாடுகளில் ZN85-40.5 உள்ளக வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கான முக்கிய மின் மதிப்பீடுகள்.
| இல்லை. | பொருள் | அலகி | இருபத்தி ஐந்து எட்டு ஐந்து நான்கு பூஜ்ஜியம் ஐந்து |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 |
| 2 | 1 நிமிட மின்-ஆவெண் தாங்கும் மின்னழுத்தம் (RMS) | கே.வி | 95 |
| 3 | மின்னல் உந்துவிசை தாங்கும் மின்னழுத்தம் (உச்சம்) | கே.வி | 185 |
| 4 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 |
| 5 | மதிப்பிடப்பட்ட தற்போதைய | A | 1250 / 1600 / 2000 |
| 6 | குறுகிய நேரம் தாங்கும் மின்னோட்டத் திறன் மதிப்பிடப்பட்டது | கேஏ | 25 / 31.5 |
| 7 | மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம் | கேஏ | 63 / 80 |
| 8 | மதிப்பிடப்பட்ட குறுகிய-சுற்று நீடித்த நேரம் | s | 4 |
| 9 | மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு மின்னோட்டம் | கேஏ | 25 / 31.5 |
| 10 | மதிப்பிடப்பட்ட குறுகிய-சுற்று மூடும் மின்னோட்டம் (உச்சநிலை) | கேஏ | 63 / 80 |
| 11 | மதிப்பிடப்பட்ட இயக்க வரிசை | — | ஓ – 0.3 வி – CO – 180 வி – CO |
| 12 | ஓய்வொழுங்கு | எம்.எஸ் | எண்பதுக்குக் குறைவான |
| 13 | மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு மின்னோட்ட முறிப்பு நேரங்கள் | நேரங்கள் | 20 |
| 14 | ஒற்றை கப்பெசிட்டர் வங்கி முறிவு மின்னோட்டம் | A | 630 |
| 15 | தொடர் மின்னேற்றிக் குழுவின் முறிவு மின்னோட்டம் | A | 400 |
| 16 | மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் (இலையுரு அமைப்பு) | V | ஏசி 110, 220; டிசி 110, 220 |
| 17 | இயந்திர வாழ்க்கை | நேரங்கள் | 10,000 |

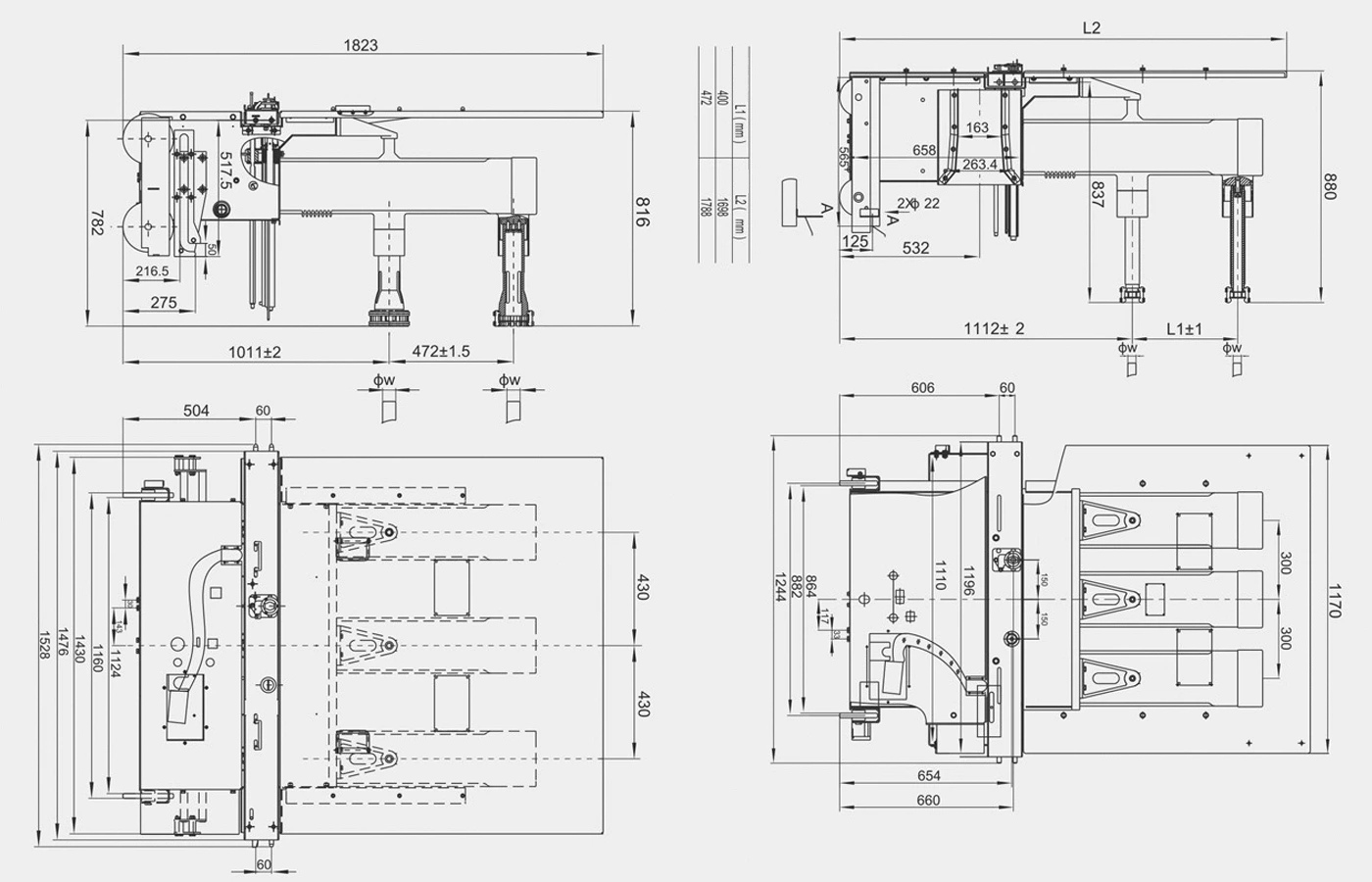

கோடுருவம் மற்றும் பொருத்துதல் பரிமாணங்கள் — ZN85-40.5
உட்புற 40.5kV மெட்டல்-கிளாட் ஸ்விட்ச்ஜியர் கியூபிக்கள்களில் நிறுவப்பட்ட ZN85-40.5-க்கான வழக்கமான रूपரേகை மற்றும் பொருத்துதல் பரிமாணங்கள். திட்ட-குறிப்பிட்ட ஒருங்கிணைப்பிற்காக, சமீபத்திய சான்றளிக்கப்பட்ட வரைபடங்களுடன் தயவுசெய்து உறுதிப்படுத்தவும்.
| பொருள் | குறியீடு | மதிப்பு (மிமீ) | குறிப்பு |
|---|---|---|---|
| ஒட்டுமொத்த உயரம் | H | — | பிரேக்கர் அசெம்பிளியின் ஒட்டுமொத்த உயரம் |
| ஒட்டுமொத்த அகலம் | W | — | கம்ப இடைவெளி உட்பட |
| ஒட்டுமொத்த ஆழம் | D | — | முன் பேனலில் இருந்து பின் இணைப்பு வரை |
| நிலையான பொருத்துதல் துளை இடைவெளி (அகலமான) | எல்1 | — | அடிப்படை கிடைமட்ட போல்ட் தூரம் |
| நிலையான பொருத்துதல் துளை இடைவெளி (செங்குத்து) | எல்2 | — | அடிச்சட்டத்தில் செங்குத்து இடைவெளி |
| பொருத்தும் துளையின் விட்டம் | Φ | — | வட்ட அல்லது சதுரத் துளையின் அளவு |
ZN85 உள்ளக வெற்றிட சர்க்யூட் பிரேக்கர்களைப் பாதுகாப்பு ரிலேக்கள், CT-கள்/VT-கள் மற்றும் தகவல் தொடர்புச் சாதனங்களுடன் கட்டமைத்து, தொழில்துறை ஆலைகள், மின் நிலையங்கள் மற்றும் பயன்பாட்டு துணை மின் நிலையங்களுக்கான முழுமையான 40.5kV மெட்டல்-கிளாட் ஸ்விட்ச்ஜியர் தீர்வுகளை உருவாக்கலாம்.
ஸ்விட்ச்ஜியர் கியூபிக்களுக்குள், திட்ட-குறிப்பிட்ட ரிலேக்கள் மற்றும் கருவி டிரான்ஸ்ஃபார்மர்களைப் பயன்படுத்தி, ZN85-ஐச் சுற்றி ஒரு முழுமையான பாதுகாப்பு அமைப்பை உருவாக்கவும்.
ZN85 பிரேக்கர்கள், பாதுகாப்பான உள்ளூர் மற்றும் தொலைநிலை செயல்பாட்டிற்காக, சுவிட்ச்கியர் கட்டுப்பாடு மற்றும் இன்டர்லாக் அமைப்புகளுடன் தடையின்றி இணைகின்றன.
பே கன்ட்ரோல் யூனிட்கள் அல்லது பாதுகாப்பு ரிலேக்களுடன் இணைக்கும்போது, ZN85-ஐ நவீன துணைமின் நிலைய ஆட்டோமேஷன் மற்றும் SCADA அமைப்புகளில் முழுமையாக ஒருங்கிணைக்க முடியும்.
ஒவ்வொரு ZN85 யூனிட்டிற்குப் பின்னாலும், 40.5kV மெட்டல்-கிளாட் ஸ்விட்ச்ஜியர் மற்றும் துணை மின் நிலையப் பயன்பாடுகளில் நீண்ட கால நம்பகத்தன்மையை உறுதிசெய்யும் வகையில், எபோக்சி பதித்த போல் காஸ்டிங்கிலிருந்து வழக்கமான சோதனை வரை ஒரு கட்டுப்படுத்தப்பட்ட உற்பத்திச் செயல்முறை உள்ளது.
XBRELE, வெற்றிடத் துண்டிப்பான் கம்ப இணைப்புகள், இயக்க அமைப்பு மற்றும் சுவிட்ச்கியர் இடைமுகப் பாகங்களை ஒரு ஒருங்கிணைந்த செயல்முறையில் உற்பத்தி செய்கிறது. ஒவ்வொரு ZN85 பிரேக்கரின் தடமறிதலை உறுதிசெய்ய, ஒவ்வொரு படியையும் கண்காணித்துப் பதிவு செய்கிறோம்.
வெற்றிடத் துண்டிப்பான்கள் தொடர்புப் பயண தூரம், அதிகப்படியான பயணம் மற்றும் மின்தடை ஆகியவற்றிற்காக ஆய்வு செய்யப்பட்டு, பின்னர் நகரும் மற்றும் நிலையான கடத்திகளுடன் பொருத்தப்படுகின்றன.
முதன்மை பாகங்கள் கட்டுப்படுத்தப்பட்ட வெற்றிட மற்றும் வெப்பநிலையில் எபோக்சியில் வார்க்கப்பட்டு, உயர் மின்வேற்றுமை வலிமை கொண்ட அடர்த்தியான உட்பொதிந்த காந்தமுனைகளை உருவாக்குகின்றன.
இலையுதிர்கால இயக்க அமைப்பு, திறத்தல்/மூடுதல் வேகம், நேரக்கணிப்பு மற்றும் துள்ளல் ஆகியவை ZN85 வரம்புகளைப் பூர்த்தி செய்யும் வகையில் பொருத்தப்பட்டு, மசகு பூசப்பட்டு, சரிசெய்யப்படுகிறது.
குறிப்பிடப்பட்ட மெட்டல்-கிளாட் சுவிட்ச்கியர் வடிவமைப்புக்குப் பொருந்தும் வகையில் டெர்மினல்கள், ஷட்டர்கள், ரேக்கிங் இன்டர்ஃபேஸ்கள் மற்றும் துணை வயரிங் நிறுவப்படுகின்றன.
ஒவ்வொரு பிரேக்கரும், பேக்கிங் மற்றும் ஷிப்மென்ட்டுக்கு முன்பு, அதன் தொடர் எண் உடன் இணைக்கப்பட்ட முடிவுகளுடன், மின்மறுப்பு, இயந்திரவியல் மற்றும் செயல்பாட்டு சோதனைகளில் தேர்ச்சி பெறுகிறது.
மின்சார வழக்கமான சோதனைகள் ஒவ்வொரு பிரேக்கரின் 40.5kV காப்பு நிலை மற்றும் மாற்றுத் திறனை சரிபார்க்கின்றன.
கோரிக்கையின் பேரில், வழக்கமான சோதனை அறிக்கைகள் சரக்குடன் வழங்கப்படலாம்.
பயனர் அல்லது EPC திட்டங்களுக்காக FAT / QAP / ITP சாட்சி சோதனை ஏற்பாடு செய்யப்படலாம்.
XBRELE, 40.5 kV மெட்டல்-கிளாட் ஸ்விட்ச்ஜியர் மற்றும் துணை மின் நிலைய பேஸ்களில் பயன்படுத்தப்படும் ZN85 உள்ளக வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கான, கணிக்கக்கூடிய விநியோகம், ஏற்றுமதிக்குத் தயாரான பேக்கிங் மற்றும் பொறியியல் ஆவணங்கள் ஆகியவற்றுடன் பேனல் தயாரிப்பாளர்கள், பயன்பாட்டு நிறுவனங்கள் மற்றும் EPC ஒப்பந்தக்காரர்களுக்கு ஆதரவளிக்கிறது.
ZN85 பிரேக்கர்களின் வழக்கமான விநியோக நேரங்கள், அவற்றின் மதிப்பீடு, அளவு மற்றும் சுவிட்ச்ஜியர் வடிவமைப்புடன் தேவைப்படும் இடைமுகத்தைப் பொறுத்தது.
ஸ்விட்ச்ஜியர் தொழிற்சாலையிலோ அல்லது துணைமின் நிலையத் தளத்திலோ, பாதுகாப்பான போக்குவரத்து மற்றும் எளிதான கையாளலுக்காக ZN85 பிரேக்கர்கள் பேக் செய்யப்பட்டுள்ளன.
XBRELE, KYN, XGN மற்றும் பிற மெட்டல்-கிளாட் ஸ்விட்ச்கியர் வடிவமைப்புகளில் ZN85-ஐ ஒருங்கிணைக்கத் தேவையான தொழில்நுட்பக் கோப்புகள் மற்றும் ஆதரவை வழங்குகிறது.
இந்தப் பகுதி, பேனல் தயாரிப்பாளர்கள், EPC ஒப்பந்ததாரர்கள் மற்றும் பயன்பாட்டு நிறுவனங்கள் தேர்ந்தெடுக்கும்போது எழும் பொதுவான கேள்விகளுக்குப் பதிலளிக்கிறது. ZN85 வெற்றிட மின்சுற்று முறிப்பி 40.5 kV உள்ளக உலோக உறை மின்மாற்றிக்காக.
