MV மற்றும் HV வெற்றிட மின்சுற்றுத் துண்டிப்பான்கள்

12kV மேற்கூரை விநியோக வலையமைப்புகளுக்கான ZW20 வெற்றிட மின்சுற்றுத் துண்டிப்பான்

XBRELE, 12 kV நடுத்தர-வோல்டேஜ் மின் அமைப்புகளுக்கான வெளிப்புற ZW20 வெற்றிட சர்க்யூட் பிரேக்கர்களை வடிவமைத்து உற்பத்தி செய்கிறது, இது மேல்நிலை விநியோக வலையமைப்புகளுக்கு நம்பகமான பாதுகாப்பு மற்றும் தானியக்கத்தை வழங்குகிறது. ZW20 தொடரை ஃபீடர் மற்றும் டிரான்ஸ்ஃபார்மர் பாதுகாப்பிற்காக தானியங்கி மறுமூடல் சாதனங்களாக உள்ளமைக்கலாம்.

எக்ஸ்பிஆர்இஎல்இ (XBRELE) நிறுவனம், இந்தியா, மத்திய கிழக்கு, ரஷ்யா மற்றும் பிற வளர்ந்து வரும் சந்தைகளில் உள்ள பயன்பாட்டு நிறுவனங்களுக்கும் தொழில்துறை பயனர்களுக்கும் ZW20 வெற்றிட சுற்று முறிப்பான் தொடரை வழங்குகிறது. இது புதிய திட்டங்களுக்கும் தற்போதுள்ள சுவிட்ச்கியரை மாற்றுவதற்கும் நெகிழ்வான உள்ளமைவுகளை வழங்குகிறது.

விலைப்புள்ளியைக் கோருங்கள் தேர்வு தொடர்பான அடிக்கடி கேட்கப்படும் கேள்விகள்
ZW20 தொடர் கண்ணோட்டம்
ZW20 என்பது ஒரு வெளிப்புற 12 kV வெற்றிட சர்க்யூட் பிரேக்கர் ஆகும், இது நடுத்தர-வோல்டேஜ் மேற்கூரை மின்சாரக் கம்பிகளில் ஒரு தானியங்கி மறுமூடுநராகச் செயல்பட்டு, மின் விநியோகக் கம்பிகள் மற்றும் விநியோக டிரான்ஸ்ஃபார்மர்களைப் பாதுகாக்கிறது.
ZW20 · 12kV · வெளிப்புற VCB
வழக்கமான பயன்பாட்டு நிகழ்வுகள்: 12 kV மேற்காற்று மின்கம்பி மறுமூடல் சாதனங்கள், பயன்பாட்டு மற்றும் தொழில்துறை விநியோக அமைப்புகளில் உள்ள MV மின்விநியோகக் கருவிகள் மற்றும் மின்மாற்றி பாதுகாப்புப் புள்ளிகள்.
தொடர் கண்ணோட்டம்

12kV மேற்கூரை வலைப்பின்னல்களுக்கான ZW20 வெற்றிட மின்சுற்று முறிவி

ZW20 வெற்றிட சர்க்யூட் பிரேக்கர் என்பது நடுத்தர-வோல்டேஜ் மேற்கூரை விநியோக வலையமைப்புகளுக்கான ஒரு வெளிப்புற 12 kV சுவிட்ச்சிங் சாதனமாகும். ஒவ்வொரு ZW20 யூனிட்டும் வெற்றிட இடைநிறுத்துவி, திட-இன்சுலேற்றட் பதிக்கப்பட்ட கம்பம், இயக்க அமைப்பு மற்றும் மின்னோட்ட டிரான்ஸ்ஃபார்மர்களை ஒரு சிறிய, முழுமையாக மூடப்பட்ட உடலில் ஒருங்கிணைக்கிறது, இது நீண்ட கால களச் செயல்பாட்டிற்கு ஏற்றது.

உள்ளமைக்கப்பட்ட கம்ப வடிவமைப்புடன், ZW20 வெற்றிட மின்சுற்று முறிப்பானானது உயர் தனிப்படுத்தல் நிலையை அடைந்து, துண்டிப்பானை ஈரம், தூசி மற்றும் மாசுபாட்டிலிருந்து பாதுகாக்கிறது. ஒரு நிலையான ஸ்பிரிங் இயக்க அமைப்புடன் சேர்ந்து, விநியோக ஊட்டிகளில் அடிக்கடி மாற்றுவதற்கான நிலைமைகளின் கீழ் இது நம்பகமான திறத்தல் மற்றும் மூடும் செயல்திறனை வழங்குகிறது.

தரநிலை உள்ளமைப்பில், ZW20 ஒரு கம்பத்தில் பொருத்தப்பட்ட வெற்றிட மின்சுற்று முறிப்பானாக செயல்படுகிறது. இது பொருத்தமான கட்டுப்படுத்தி மற்றும் சென்சார்களுடன் பொருத்தப்படும்போது, அதே ZW20 வெற்றிட மின்சுற்று முறிப்பானை 12 kV வலையமைப்புகளில் ஃபீடர் பாதுகாப்பு மற்றும் விநியோகத் தானியக்கத்திற்கான ஒரு தானியங்கி மீண்டும் இணைப்பானாக உள்ளமைக்க முடியும்.

XBRELE-இன் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்களின் விரிவான பார்வைக்கு, தயவுசெய்து பார்வையிடவும். வெற்றிட மின்சுற்று முறிப்பான் தூண் பக்கம் .

தொழில்நுட்பத் தரவுகள் மற்றும் நிறுவல் பரிமாணங்கள்

ZW20-12F — விவரக்குறிப்புகள் மற்றும் வரைபடங்கள்

பொறியியல் வடிவமைப்பு மற்றும் தேர்வுக்கு, தொடர்புடைய தயாரிப்புப் புகைப்படம், முக்கிய மின் மதிப்பீடுகள், மற்றும் புறச்சட்டகம் & பொருத்துதல் அளவுகளைக் காண, கீழே உள்ள மின்னழுத்த அளவைத் தேர்ந்தெடுக்கவும்.

ZW20-12F · 12kV

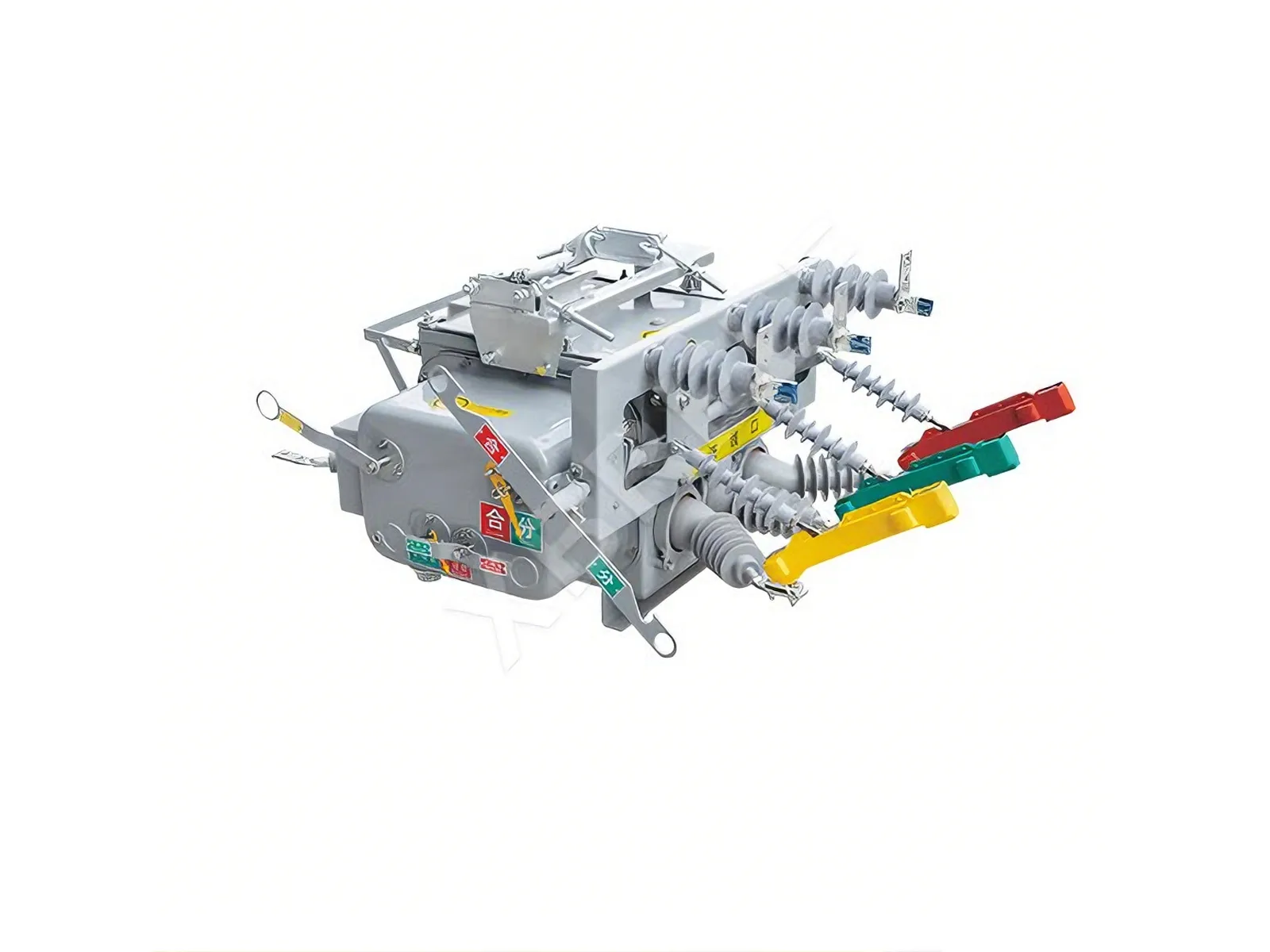

ZW20-12F வெளிப்புற வெற்றிட மின்சுற்று முறிவி 12kV – XBRELE
ZW20-12F வெளிப்புற வெற்றிட மின்சுற்று முறிவி (12kV), உட்பொதிக்கப்பட்ட கம்பியுடன் கூடிய கம்பி-மேல் அமைப்பு.

ZW20-12F தொழில்நுட்ப மேலோட்டம்

ZW20-12F என்பது 12kV மேற்கூரை விநியோக வலையமைப்புகளுக்கான வெளிப்புற வெற்றிட மறுமூடிக் கருவியாகும், இது நம்பகமான பாதுகாப்பு மற்றும் தானியக்கத்தை வழங்க வடிவமைக்கப்பட்டுள்ளது. இந்தக் கருவியில் திடமான காப்பு மற்றும் மேம்பட்ட நீடித்துழைப்பு மற்றும் பாதுகாப்பிற்காக ஒரு உட்பொதிக்கப்பட்ட கம்பம் ஆகியவை இடம்பெற்றுள்ளன.

இந்த ரீக்ளோசர், வெற்றிடத் துண்டிப்பான் மற்றும் ஸ்பிரிங் இயக்க அமைப்பை ஒருங்கிணைக்கிறது, இது சவாலான வெளிப்புறச் சூழல்களில் அடிக்கடி செய்யப்படும் செயல்பாடுகளின் கீழ் நீண்டகால செயல்திறனை உறுதி செய்கிறது.

12kV வெளியே கம்பத்தில் பொருத்தப்பட்ட உள்ளமைக்கப்பட்ட கம்பம்

கீழே உள்ள அட்டவணை ZW20-12F-க்கான முக்கிய மின் மதிப்பீடுகளைப் பட்டியலிடுகிறது.

முக்கிய மின் மதிப்பீடுகள் — ZW20-12F

ZW20-12F தொழில்நுட்ப அளவுருத் தாளின்படி மதிப்புகள்.

இல்லை.பொருள்அலகிஇருபது-12F
1மதிப்பிடப்பட்ட மின்னழுத்தம்கே.வி12
2மதிப்பிடப்பட்ட தற்போதையA630 / 1250
3மதிப்பிடப்பட்ட அதிர்வெண்ஹெர்ட்ஸ்50
4மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு மின்னோட்டம்கேஏ20 / 25
5மதிப்பிடப்பட்ட குறுகிய-சுற்று மூடும் மின்னோட்டம் (உச்சநிலை)கேஏ50 / 63
6இயந்திர வாழ்க்கைசெயல்பாடுகள்10,000
7மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம்Vஏசி/டிசி220
8மின்சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தம் (1 நிமிடம், கட்டம்-கட்டத்திற்கு)கே.வி34
9இடிமின்னல் உந்துதல் தாங்கும் மின்னழுத்தம் (கட்டத்திற்கும் கட்டத்திற்கு)கே.வி75 / 85
10எடைகிலோகிராம்சுமார் 140
11மதிப்பிடப்பட்ட தற்போதைய வெட்டு நேரங்கள்நேரங்கள்10,000
12மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு நேரங்கள்நேரங்கள்30
13மின்சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தம் 1 நிமிடம்கே.வி34
14மின்னல் உந்துதல் தாங்கும் மின்னழுத்தம்கே.வி75/85
15தொடர்பு இடைவெளிஎம்எம்9
16தொடர்பின் தாக்கம்எம்எம்3
17சராசரி திறப்பு வேகம்நடுத்தரப் பார்வை1.2±0.2
18சராசரி மூடும் வேகம்நடுத்தரப் பார்வை0.6±0.2
19மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம்Vஏசி/டிசி220
20SF6 வாயு தரப்படுத்தப்பட்ட அழுத்தம்மெகாபாகம்0

கூட்டுதல் மற்றும் பொருத்துதல் பரிமாணங்கள் — ZW20-12F

வழக்கமான ZW20-12F கம்பத்தில் பொருத்துவதற்கான அமைப்பு மற்றும் பொருத்துதல் பரிமாணங்கள்.

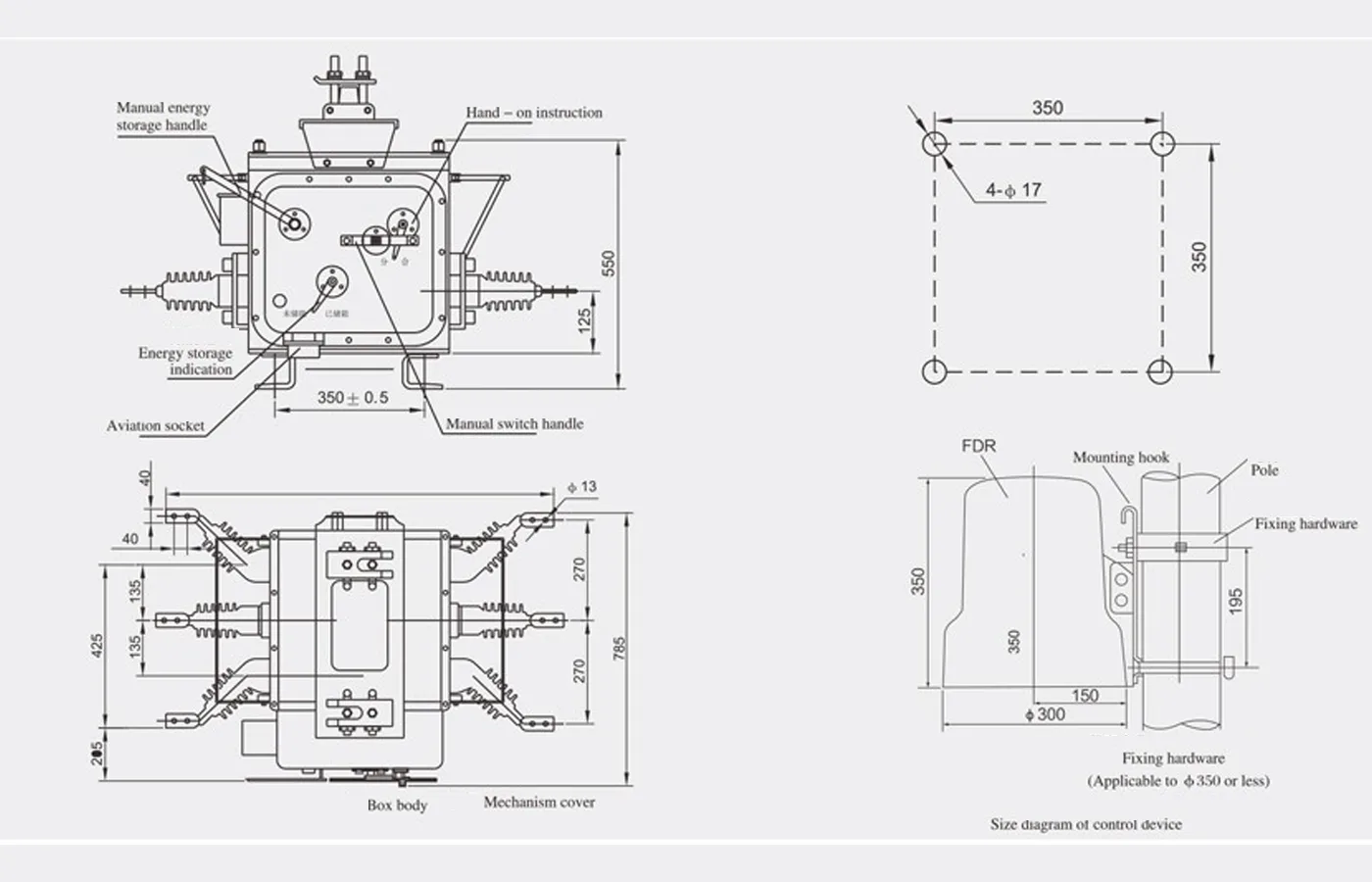

ZW20-12F புறவடிவம் மற்றும் பொருத்தும் பரிமாணங்கள் – XBRELE
கம்பத்தில் பொருத்துவதற்கான ZW20-12F அவுட்லைன் மற்றும் பொருத்தும் பரிமாணங்கள்.
பொருள்குறியீடுமதிப்பு (மிமீ)குறிப்பு
ஒட்டுமொத்த உயரம்H—பிரேக்கர் அசெம்பிளியின் ஒட்டுமொத்த உயரம்
ஒட்டுமொத்த அகலம்W—கட்ட இடைவெளியுடன்
பொருத்தும் துளை இடைவெளி (அகலமான)எல்1—அடிப்படை கிடைமட்ட போல்ட் தூரம்
அமைக்கும் துளை இடைவெளி (செங்குத்து)எல்2—குறுக்குக் கை அல்லது எஃகு கட்டமைப்புடன் பொருந்துவதற்கு
பொருத்தும் துளையின் அளவுΦ—நீள்வட்ட அல்லது வட்டமான துளையின் விட்டம்
XBRELE-யிடமிருந்து விலைப்புள்ளியைக் கோரவும்
கட்டமைப்பு மற்றும் விருப்பங்கள்

ZW20 தொடரைச் சுற்றியுள்ள பாதுகாப்பு, கட்டுப்பாடு மற்றும் தானியக்கமாக்கல்

விநியோக வலையமைப்புகளுக்கான முழுமையான கம்பத்தில் பொருத்தப்பட்ட சுவிட்ச்சிங் மற்றும் தானியக்கமயமாக்கல் தீர்வுகளை உருவாக்க, ZW20 வெளிப்புற வெற்றிட மறுமூடல் சாதனங்களைப் பாதுகாப்பு ரிலேக்கள், CTகள்/VTகள் மற்றும் தகவல் தொடர்புச் சாதனங்களுடன் இணைக்கலாம்.

பாதுகாப்பு

பாதுகாப்பு மற்றும் அளவிடும் சேர்க்கைகள்

உங்களுக்கு விருப்பமான ரிலேக்கள் மற்றும் இன்ஸ்ட்ரூமென்ட் டிரான்ஸ்ஃபார்மர்களைப் பயன்படுத்தி, ZW20-ஐச் சுற்றி ஒரு முழுமையான பாதுகாப்புத் திட்டத்தை உருவாக்குங்கள்.

  • ஃபீடர் அதிக மின்னோட்டம் மற்றும் பூமி-பிழை பாதுகாப்பு
  • மின்னமைப்பு வடிவமைப்பின்படி திசைசார் / திசைசாரா பாதுகாப்பு
  • அளவுத்திருத்த மற்றும் பாதுகாப்பு செயல்பாடுகளுக்கான ஒருங்கிணைந்த CT-கள்
  • மீளடைப்பான் வளைவுகள் மற்றும் பகுதிப்படுத்துதல் தர்க்கத்திற்கான ஆதரவு
கட்டுப்பாடு

செயல்பாடு மற்றும் கட்டுப்பாட்டு விருப்பங்கள்

கைமுறை, உள்ளூர் மற்றும் தொலைநிலை கட்டுப்பாட்டு தேவைகளைப் பூர்த்தி செய்யும் நெகிழ்வான இயக்க உள்ளமைப்புகள்.

  • மோட்டார் சார்ஜிங்குடன் கூடிய வசந்தகால இயக்க அமைப்பு
  • தெளிவான நிலைக் காட்டுதலுடன் கூடிய உள்ளூர்/தொலைநிலைக் கட்டுப்பாட்டுத் தேர்வான்
  • SCADA நிலை பின்னூட்டத்திற்கான AUX தொடர்புகள் (திறந்த/மூடிய/தயார்)
  • கம்பத்தில் பொருத்தப்பட்ட கட்டுப்பாட்டு அறைகள் மற்றும் RTU-களுடன் இணக்கமானது
தானியக்கம்

விநியோகத் தானியக்கமயமாக்கல் மற்றும் தகவல் தொடர்பு

பொருத்தமான கட்டுப்படுத்திகளுடன் இணைக்கப்படும்போது, ZW20 பிரேக்கர்களை தானியங்கி விநியோக அமைப்புகளிலும் ஸ்மார்ட் கிரிட் திட்டங்களிலும் பயன்படுத்தலாம்.

  • வெளிப்புற IED-கள் (மாட்பஸ், IEC 60870-5-104 போன்றவை) வழியாக பொதுவான நெறிமுறைகளுக்கு ஆதரவு
  • SCADA மூலம் தொலைநிலை திறப்பு/மூடுதல் மற்றும் நிலை கண்காணிப்பு
  • குறைபாடு கண்டறிதல், தனிமைப்படுத்துதல் மற்றும் சேவை மறுசீரமைப்பு (FLISR) திட்டங்கள்
  • கோரிக்கையின் பேரில் தனிப்பயனாக்கப்பட்ட வயரிங் மற்றும் முனையமைப்புகள்
உற்பத்தி மற்றும் தரக் கட்டுப்பாடு

XBRELE எவ்வாறு நம்பகமான ZW20 வெளிப்புற வெற்றிட சுற்று முறிப்பான்களை உருவாக்குகிறது

ஒவ்வொரு ZW20 யூனிட்டிற்குப் பின்னாலும், கடுமையான வெளிப்புறக் கோடுகளில் நீண்டகால நம்பகத்தன்மையை உறுதிசெய்யும் வகையில் வடிவமைக்கப்பட்ட, உட்பொதிக்கப்பட்ட கம்ப வார்ப்பிலிருந்து வழக்கமான சோதனை வரையிலான ஒரு கட்டுப்படுத்தப்பட்ட உற்பத்திச் செயல்முறை உள்ளது.

பதிக்கப்பட்ட கம்பம் முதல் முடிக்கப்பட்ட பிரேக்கர் வரை

XBRELE வெற்றிடத் துண்டிப்பான் கம்ப அசெம்பிளிகள், இயக்க அமைப்பு மற்றும் உறை ஆகியவற்றை ஒரு ஒருங்கிணைந்த செயல்முறையில் உற்பத்தி செய்கிறது. ஒவ்வொரு ZW20 யூனிட்டின் தடமறிதலுக்காகவும் ஒவ்வொரு படியையும் கண்காணித்துப் பதிவு செய்யப்படுகிறது.

  • 01

    வெற்றிடத் துண்டிப்பான் மற்றும் கம்ப இணைப்பு

    வாக்யூம் இன்டர்ரப்டர்கள், அவற்றின் இயக்கம், அதிகப்படியான பயணம் மற்றும் மின்தடை ஆகியவற்றிற்காகச் சோதிக்கப்பட்டு, பின்னர் திடமான கம்பத்தில் பொருத்தப்படுகின்றன.

  • 02

    திட வெப்பக் காப்பு வார்ப்பு மற்றும் கடினப்படுத்துதல்

    எபோக்சி காப்பு, வாயு நீக்கப்பட்டு, ஊற்றப்பட்டு, உறைக்கப்பட்டு, மின்பாதை உருவாதல் எதிர்ப்புத்திறன் கொண்ட ஒரு செறிவான, புதைக்கப்பட்ட கம்பியை உருவாக்குகிறது.

  • 03

    இயக்க ஒருங்கிணைப்பு மற்றும் சரிசெய்தல்

    வசந்தகால இயந்திர அமைப்பு, வேகம், நேரக்கணிப்பு மற்றும் துள்ளல் ஆகியவை ZW20 வரம்புகளைப் பூர்த்தி செய்யும் வகையில் பொருத்தப்பட்டு, மசகு பூசப்பட்டு, சரிசெய்யப்படுகிறது.

  • 04

    இறுதிப் பொருத்துதல் மற்றும் மூடல்

    கம்பங்கள், CT-கள், முனையங்கள் மற்றும் உறை பாகங்கள், அரிப்புத் தடுப்பு பூச்சுடன் கூடிய ஒரு சீல் செய்யப்பட்ட வெளிப்புற உடலில் இணைக்கப்பட்டுள்ளன.

  • 05

    வழக்கமான சோதனை மற்றும் ஆய்வு

    ஒவ்வொரு பிரேக்கரும் பேக்கிங் மற்றும் ஷிப்மென்ட்டுக்கு முன்பு மின்சார, இயந்திரவியல் மற்றும் மின்மறுப்புச் சோதனைகளில் தேர்ச்சி பெறுகிறது.

மின் மற்றும் மின்தடுப்புச் சோதனைகள்

ஒவ்வொரு ZW20-க்கான வழக்கமான சோதனைகள்

மின்சார வழக்கமான சோதனைகள் காப்பு நிலை மற்றும் சுவிட்ச்சிங் செயல்திறனை சரிபார்க்கின்றன.

இன்சுலேஷன் மற்றும் சுவிட்ச்சிங் சரிபார்ப்பு

  • கட்டங்கள் மற்றும் பூமிக்கு இடையேயான மின்வெட்டு அதிர்வெண் தாங்குதல்
  • மின்னல் உந்துவிசையை மாதிரி அடிப்படையில் தாங்குதல்
  • ஒவ்வொரு முக்கிய மின்சுற்றுக்கும் தொடர்பு எதிர்ப்புச் சரிபார்ப்பு
  • O/CO வரிசைகளுக்கான இயந்திரவியல் செயல்பாட்டுச் சோதனைகள்

தேவைப்பட்டால், வழக்கமான சோதனைப் பதிவேடுகளை சரக்குடன் வழங்க முடியும்.

இயந்திர நம்பகத்தன்மை

  • 10,000 இயந்திரச் செயல்பாடுகளின் வகை-சோதனை சரிபார்ப்பு
  • திறப்பு/மூடும் வேகங்கள் வரம்புகளுக்குள் உள்ளதா என சரிபார்த்தல்
  • மூடும் மீள்திறன் நேரம் மற்றும் கம்ப ஒத்திசைவுக் கட்டுப்பாடு
  • தடவல் மற்றும் குறைந்த வெப்பநிலைப் பயன்பாட்டிற்கான சுற்றுச்சூழல் சோதனைகள்

ஆவணப்படுத்தல் மற்றும் கண்டறியும் தன்மை

  • வகைச் சோதனை அறிக்கைகள் மற்றும் வழக்கமான சோதனைச் சான்றிதழ்கள்
  • தொடர் எண் மூலம் கண்டறியக்கூடிய தொழிற்சாலை ஆய்வுப் பதிவுகள்
  • திருத்தக்கூடிய வடிவத்தில் கோட்டு வரைபடங்கள் மற்றும் முனைய வரைபடங்கள்
  • களப் பணியாளர்களுக்கான பரிந்துரைக்கப்பட்ட பராமரிப்பு வழிகாட்டுதல்கள்

பயனர் அல்லது EPC திட்டங்களுக்காக FAT / QAP / ITP சாட்சி சோதனை ஏற்பாடு செய்யப்படலாம்.

விநியோகம், ஏற்றுமதி பேக்கிங் மற்றும் ஆதரவு

ZW20-12F வெளிப்புற வெற்றிட மறுமூடிகளுக்கு விநியோக நேரம் மற்றும் திட்ட ஆதரவு

எக்ஸ்பிஆர்இஎல்இ, உலகெங்கிலும் உள்ள பயன்பாட்டு மற்றும் இபிசி திட்டங்களுக்காக, ஏற்றுமதிக்குத் தயாரான பேக்கிங், நெகிழ்வான விநியோகக் காலங்கள் மற்றும் டெண்டர் மற்றும் செயல்படுத்தும் நிலைகளுக்கான தொழில்நுட்ப ஆதரவுடன், ZW20-12F வெளிப்புற வெற்றிட மறுமூடிகள் மற்றும் பிரிப்பான் கருவிகளை வழங்குகிறது.

வருகை நேரம் மற்றும் குறைந்தபட்ச ஆர்டர்

நிலையான ZW20-12F உள்ளமைவுகளை, ஆர்டர் உறுதிப்படுத்தல் மற்றும் தொழில்நுட்பத் தெளிவு ஆகியவற்றுக்குப் பிறகு பொதுவாக சில வாரங்களுக்குள் தயாரிக்க முடியும்.

  • வழக்கமான முன்னணி நேரம்: நிலையான அலகுகளுக்கு சுமார் 20–30 நாட்கள்
  • முன்மாதிரித் திட்டங்களுக்குச் சிறிய தொகுதிகள் ஏற்றுக்கொள்ளத்தக்கவை.
  • மற்ற XBRELE VCB தொடர்களுடன் கலந்த ஆர்டர்களை ஒரே சரக்கில் இணைக்கலாம்.
  • அவசரத் தேவைகள் ஒவ்வொரு சந்தர்ப்பத்திற்கும் ஏற்ப விவாதிக்கப்படலாம்.

ஏற்றுமதி பேக்கிங் மற்றும் தளவாடங்கள்

ZW20-12F ரீக்ளோசர்கள், அதிர்வு, ஈரப்பதம் மற்றும் அரிப்பு ஆகியவற்றிலிருந்து பாதுகாப்போடு, நீண்ட தூரக் கடல் அல்லது தரைப் போக்குவரத்திற்காகப் பொதி செய்யப்பட்டுள்ளன.

  • பிரேக்கரின் உள் பாகத்தை இணைக்கும் வலுவான ஏற்றுமதி மரப்பெட்டிகள்
  • சுற்று முறிப்பான், கட்டுப்படுத்தி மற்றும் CT-கள் தெளிவான லேபிள்களுடன் அடுக்கப்பட்டன.
  • FOB, CIF அல்லது வீட்டிலிருந்து துறைமுகம் வரையிலான விநியோக விதிமுறைகளுக்கான ஆதரவு
  • வாடிக்கையாளரின் அறிவுறுத்தல்களின்படி கப்பல் ஆவணங்கள் மற்றும் பேக்கிங் பட்டியல் தயாரிக்கப்பட்டது.

பொறியியல் மற்றும் திட்ட ஆதரவு

XBRELE, ZW20-12F பயன்பாடுகளுக்கான தேர்வு, டெண்டர் தயாரிப்பு மற்றும் திட்டச் செயலாக்கத்தின் போது பேனல் தயாரிப்பாளர்கள், OEM-கள் மற்றும் பயன்பாட்டு நிறுவனங்களுக்கு உதவ முடியும்.

  • ஒற்றை வரி வரைபடங்கள் மற்றும் உபகரண அட்டவணைகளுக்கு ஆதரவு
  • ஒப்புதலுக்காக வரைபடங்கள், வயரிங் விளக்கப்படங்கள் மற்றும் தரவுத் தாள்கள்
  • ஆவணங்களுக்கான வகைச் சோதனை அறிக்கைகள் மற்றும் வழக்கமான சோதனைச் சான்றிதழ்கள்
  • தேவைப்படும்போது FAT / QAP / ITP சாட்சி சோதனை ஏற்பாடு செய்யப்படலாம்.
XBRELE உடன் உங்கள் ZW20-12F திட்டத்தைப் பற்றி விவாதிக்கவும்
அடிக்கடி கேட்கப்படும் கேள்விகள் · ZW20 தொடர்

ZW20 வெற்றிட சர்க்யூட் பிரேக்கர் பற்றிய அடிக்கடி கேட்கப்படும் கேள்விகள்

12 kV மேல்நிலை விநியோக வலையமைப்புகள் மற்றும் மறுமூடும் திட்டங்களுக்காக ZW20 வெற்றிட சுற்று முறிப்பானைத் தேர்ந்தெடுக்கும்போது, பயன்பாட்டு நிறுவனங்கள், EPC ஒப்பந்தக்காரர்கள் மற்றும் விநியோகஸ்தர்களிடமிருந்து எழும் பொதுவான கேள்விகள் கீழே கொடுக்கப்பட்டுள்ளன.

ZW20 மற்றும் ZW32-க்கு இடையே உள்ள முக்கிய வேறுபாடு என்ன? +
இரண்டு தயாரிப்புகளும் வெளிப்புற நடுத்தர-வோல்டேஜ் வெற்றிட சர்க்யூட் பிரேக்கர்கள் ஆகும், ஆனால் ZW20 பொதுவாக 12 kV கோடுகளில் ஒரு கம்பத்தில் பொருத்தப்பட்ட சுவிட்ச்சிங் புள்ளியாகப் பயன்படுத்தப்படுகிறது மற்றும் ஒரு தானியங்கி ரீக்ளோசராக உள்ளமைக்கப்படலாம். ZW32 என்பது வெவ்வேறு மதிப்பீடுகள் மற்றும் புறவடிவப் பரிமாணங்களைக் கொண்ட, மேலும் கச்சிதமான, கம்பத்தில் பொருத்தப்படும் ஒரு பிரேக்கர் தளமாகும். ஒரு திட்டத்தைத் திட்டமிடும்போது, ஒரு ஒருங்கிணைந்த கட்டுப்பாட்டு அறை மற்றும் மறுமூடல் செயல்பாடுகள் தேவைப்படும் இடங்களில், ZW20 வெற்றிட சர்க்யூட் பிரேக்கர் பெரும்பாலும் தேர்ந்தெடுக்கப்படுகிறது.
ZW20 வெற்றிட சர்க்யூட் பிரேக்கரை ஒரு தானியங்கி மறுமூடுவி ஆக வழங்க முடியுமா? +
ஆம். பொருத்தமான கட்டுப்படுத்தி, துணை CTகள்/VTகள் மற்றும் வயரிங்கைச் சேர்ப்பதன் மூலம், ZW20 வெற்றிட சர்க்யூட் பிரேக்கரை நிரல்படுத்தக்கூடிய பாதுகாப்பு வளைவுகள் மற்றும் மீண்டும் மூடும் வரிசைகளுடன் கூடிய ஒரு தானியங்கி மீண்டும் மூடுபியாக உள்ளமைக்கலாம். XBRELE ஒரு முழுமையான ZW20 மீண்டும் மூடும் தொகுப்பை வழங்க முடியும் அல்லது வாடிக்கையாளர் குறிப்பிடும் கட்டுப்படுத்தி பிராண்டுடன் ஒத்துழைக்க முடியும்.
ZW20 வெற்றிட சர்க்யூட் பிரேக்கர் பொதுவாக எங்கே நிறுவப்படுகிறது? +
ZW20 வெற்றிட சர்க்யூட் பிரேக்கர், பொதுவாக ஃபீடர் கிளைகள், பிரிவுப் புள்ளிகள் அல்லது கம்பங்களில் பொருத்தப்பட்ட டிரான்ஸ்ஃபார்மர்களுக்கு அருகில், கான்கிரீட் அல்லது எஃகு கம்பங்களில் நிறுவப்படுகிறது. வடிவமைப்பாளர்கள் 12 kV மேற்கூரை மின்சாரக் கம்பிக்கு ஏற்ற கிராஸ்-ஆர்ம்கள், பிராக்கெட்டுகள் மற்றும் வன்பொருட்களைப் பொருத்துவதற்காக, இந்தப் பக்கத்தில் உள்ள வெளிப்புற வடிவமைப்பு மற்றும் பொருத்தும் பரிமாணங்களைப் பயன்படுத்துகின்றனர்.
ZW20-ஐக் கொண்டு என்ன பாதுகாப்பு செயல்பாடுகளைச் செயல்படுத்தலாம்? +
பொருத்தமான பாதுகாப்பு ரிலே அல்லது மறுமூடல் கட்டுப்படுத்தியுடன், ZW20 ஆனது கட்டம்-அதிகப்படியான மின்னோட்டம், பூமி-குறைபாடு பாதுகாப்பு, உணர்திறன் பூமி-குறைபாடு, குளிர்-சுமை எடுத்தல் மற்றும் பிற செயல்பாடுகளை வழங்க முடியும். ZW20 வெற்றிட சர்க்யூட் பிரேக்கருடன் பொருத்தப்பட்டுள்ள CT-கள்/VT-கள் மீட்டரிங் மற்றும் பாதுகாப்பிற்கான தேவையான சமிக்ஞைகளை வழங்குகின்றன.
ZW20-க்கான ஆவணங்கள் மற்றும் சோதனை அறிக்கைகள் என்னென்ன? +
XBRELE, ZW20 வெற்றிட சர்க்யூட் பிரேக்கருக்கான रूपரേகை வரைபடங்கள், முனைய வரைபடங்கள், வகை-சோதனை அறிக்கைகள், வழக்கமான-சோதனை அறிக்கைகள் மற்றும் தொழிற்சாலை ஆய்வுப் பதிவுகளை வழங்க முடியும். பயன்பாட்டு அல்லது EPC திட்டங்களுக்காக, விவரக்குறிப்பின்படி QAP/ITP ஆவணங்கள் மற்றும் FAT சாட்சி சோதனையையும் ஏற்பாடு செய்யலாம்.
ZW20 வெற்றிட சர்க்யூட் பிரேக்கரின் வழக்கமான விநியோக நேரம் என்ன? +
தரநிலை 12 kV ZW20 உள்ளமைப்புகளுக்கு, ஆர்டர் உறுதிசெய்யப்பட்ட பிறகு பொதுவாக 15–25 நாட்கள் வரை ஆகும். சிறப்புக் கட்டுப்பாட்டாளர்கள், CTகள்/VTகள் அல்லது சோதனைத் தேவைகள் உள்ள தனிப்பயனாக்கப்பட்ட வடிவமைப்புகளுக்கு, எண்ணிக்கை மற்றும் திட்டத்தின் வீச்சைப் பொறுத்து, பொதுவாக 25–35 நாட்கள் வரை ஆகும்.
ZW20 சோதனைக்கான குறிப்புக்காக எந்த சர்வதேச தரநிலைகள் பயன்படுத்தப்படுகின்றன? +
ZW20 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள், உயர் மின்னழுத்த ஸ்விட்ச்ஜியருக்கான IEC 62271 தொடரைக் குறிப்பிட்டு வடிவமைக்கப்பட்டு வகை சோதனை செய்யப்பட்டுள்ளன, குறிப்பாக உயர் மின்னழுத்த ஏசி சர்க்யூட் பிரேக்கர்களுக்கான IEC 62271-100. IEC 62271-100-இன் நோக்கம் மற்றும் சமீபத்திய பதிப்பு பற்றிய கூடுதல் தகவல்களுக்கு, அதிகாரப்பூர்வ IEC இணையக் கடைப் பக்கத்தைப் பார்க்கலாம். ஐஇசி 62271-100 .
