பராமரிப்புப் பணிகள் தொடங்குவதற்கு முன்பு, மின்சுற்றுகளில் மின்னோட்டம் உள்ளதா என்பதை அறிவதையே சுவிட்ச்ஜியர் பாதுகாப்பு சார்ந்துள்ளது. 12 kV மின்சாரம் கொண்ட மற்றும் மின்சாரம் இல்லாத நிலைகளைப் பார்வை மூலம் வேறுபடுத்தி அறிய முடியாது—எனவே, இந்த உறுதிமொழியை வழங்க, தொழிலாளர்கள் மின்னழுத்த இருப்புக் காட்டு அமைப்புகளை (VPIS) நம்பியுள்ளனர். ஒரு தவறான குறியீடு கூட ஆர்க் ஃபிளாஷ் காயம் அல்லது மரணத்திற்கு வழிவகுக்கும்.
பெரும்பாலான நவீன VPIS நிறுவல்களின் இதயமாக கபசிடிவ் சென்சார்கள் அமைகின்றன. இன்சுலேஷன் கோஆர்டினேஷன் மற்றும் பிரைமரி சர்க்யூட் மாற்றியமைத்தல் தேவைப்படும் பொட்டென்ஷியல் டிரான்ஸ்ஃபார்மர்களைப் போலல்லாமல், கபசிடிவ் சென்சார்கள் கேபிள்கள் அல்லது பஸ்பார்களில் வெளிப்புறமாகப் பொருத்தப்பட்டு, காந்தமற்ற இணைப்பு இல்லாமல் மின்புலங்களைக் கண்டறிகின்றன. சரியாகத் தேர்ந்தெடுத்து நிறுவப்படும்போது, அவை பல பத்தாண்டுகளுக்கு நம்பகமான வோல்டேஜ் அறிகுறியை வழங்குகின்றன. தவறாக நிறுவப்படும்போது, அவை தவறான நேர்மறைகள், தவறான எதிர்மறைகள் அல்லது அவ்வப்போது செயல்படும் தன்மையை உருவாக்கி, ஆபரேட்டரின் நம்பிக்கையைக் குறைக்கின்றன.
இந்த வழிகாட்டி, மின்தேக்க மின்னழுத்த உணரிகள் எவ்வாறு செயல்படுகின்றன, வெவ்வேறு MV பயன்பாடுகளுக்குப் பொருத்தமான மாடல்களைத் தேர்ந்தெடுப்பது எப்படி, தவறான குறிகாட்டல்களைத் தடுக்கும் சரியான வயரிங் நடைமுறைகள், மற்றும் மிகவும் பொதுவான செயலிழப்பு முறைகளுக்கான பிழைதிருத்த நுட்பங்கள் ஆகியவற்றை விளக்குகிறது.
மின்னழுத்த இருப்புக் காட்டு அமைப்புகள் (VPIS), மின்சுற்றுகள் மின்னேற்றம் செய்யப்பட்டிருக்கின்றனவா அல்லது மின்னேற்றம் நீக்கப்பட்டிருக்கின்றனவா என்பதைக் காட்சிப்பூர்வமாக உறுதிப்படுத்துகின்றன. அவை மூன்று முக்கியப் பாதுகாப்புச் செயல்பாடுகளைச் செய்கின்றன:
லாகவுட்/டேகவுட் சரிபார்ப்பு — தொழிலாளர்கள் உபகரணங்களை அணுகுவதற்கு முன்பு, மின்னழுத்தம் அகற்றப்பட்டிருப்பதை VPIS உறுதி செய்கிறது.
அர்த்திங் சுவிட்ச் அனுமதிக்கப்பட்டது — VPIS மின்னழுத்தம் இல்லை எனக் குறிக்கும் வரை, இன்டர்லாக்ஸ் எர்திங் சுவிட்சை மூடுவதைத் தடுக்கின்றன.
மூன்று-கட்ட சரிபார்ப்பு — ஒரு அல்லது இரண்டு ஃபேஸ்கள் மின்சாரம் பெற்றிருக்கும் ஒற்றை-ஃபேசிங் அல்லது ஃப்யூஸ் எரிந்த நிலைகளைக் கண்டறிகிறது
ஆரம்பகால VPIS செயலாக்கங்கள், முதன்மைச் சுற்றுடன் நேரடியாக இணைக்கப்பட்ட மின்னழுத்த மாற்றுருக்களை (VTs) அல்லது மின்னூக்க மாற்றுருக்களை (PTs) பயன்படுத்தின. இவை துல்லியமான மின்னழுத்த அளவீட்டை வழங்கினாலும், கவனமான காப்பு ஒருங்கிணைப்பு தேவைப்படுகிறது, செலவை அதிகரிக்கின்றன, மேலும் சிறிய அளவிலான சுவிட்ச்ஜியரில் இடத்தை எடுத்துக்கொள்கின்றன. மின்தேக்க சென்சார்கள் ஒரு எளிமையான மாற்றாக வெளிப்பட்டன: கேபிள் முனைகள், பஸ்பார் அறைகள் அல்லது எபோக்சி காப்பு பரப்புகளில் பொருத்தப்படும் சிறிய வட்டு வடிவ சாதனங்கள், மின்புல இணைப்பு மூலம் மின்னழுத்த இருப்பைக் கண்டறிகின்றன.
கேபசிட்டிவ் சென்சார்கள் மின்னழுத்தத்தின் அளவை அளவிடுவதில்லை—அவை ஒரு குறிப்பிட்ட வரம்புக்கு மேலே (பொதுவாக 15–25% மதிப்பிடப்பட்ட மின்னழுத்தம்) உள்ள புலத்தின் இருப்பைக் கண்டறிகின்றன. ஒரு பச்சை LED மின்னழுத்தம் இருப்பதைக் குறிக்கிறது; ஒளி இல்லை (அல்லது சில மாடல்களில் சிவப்பு LED) மின்னழுத்தம் இல்லாததைக் குறிக்கிறது. மேலும் மேம்பட்ட அமைப்புகள் மூன்று ஒற்றை-கட்ட சென்சார்களை ஒரு மையக் காட்சிப் பிரிவுடன் ஒருங்கிணைக்கின்றன, இது ஒவ்வொரு கட்டத்தின் நிலையையும் மற்றும் கட்டுப்பாட்டுச் சுற்று ஒருங்கிணைப்பிற்கான எச்சரிக்கை வெளியீடுகளையும் காட்டுகிறது.
[பாதுகாப்புக் குறிப்பு: கெபேசிடிவ் சென்சார்கள் மின்னழுத்தம் இருப்பதைக் குறிப்பிடுகின்றன, ஆனால் மின்சுற்றுகள் தொடுவதற்குப் பாதுகாப்பானவை என்பதை நிரூபிக்காது—மின்சாரம் இல்லாத உபகரணங்களில் வேலை செய்வதற்கு முன், எப்போதும் சரியான மதிப்பீடு செய்யப்பட்ட சோதனைக் கருவிகளைக் கொண்டு சரிபார்க்கவும்]
விவாதிக்கப்பட்ட வெற்றிட சுற்று முறிப்பான்களின் பயன்பாடுகள் https://xbrele.com/what-is-vacuum-circuit-breaker-working-principle/ பராமரிப்பு மற்றும் சுவிட்ச்சிங் செயல்பாடுகளின் போது பணியாளர் பாதுகாப்பை மேம்படுத்துவதற்காக, கேபிள் முனையங்கள் மற்றும் பஸ்பார் அறைகளில் VPIS-ஐ அடிக்கடி இணைக்கின்றனர்.
கொள்ளளவு உணரிகள், மின்னேற்றம் பெற்ற கடத்திகள் தங்களைச் சுற்றியுள்ள வெளியில் மின்புலங்களை உருவாக்குகின்றன என்ற கொள்கையின் அடிப்படையில் செயல்படுகின்றன. உணரி ஒரு மின்தேக்கியின் ஒரு தகட்டாகவும், மின்னேற்றம் பெற்ற கடத்தி மற்றொரு தகட்டாகவும், காற்று/மின்தடுப்புப் பொருள் மின்தடையாகவும் செயல்படுகின்றன.
ஒரு MV கேபிள் அல்லது பஸ் பார் 12 kV மின்னழுத்தத்தில் மின்னேற்றப்படும்போது, ஒரு மாற்று மின்னோட்ட மின்புலம் வெளிப்புறமாகப் பரவுகிறது. கடத்திக்கு அருகில் வைக்கப்பட்டுள்ள ஒரு உலோக உணரி கூறு, இந்தப் புலத்துடன் மின்தேக்க முறையில் இணைகிறது. எந்தவொரு கால்வாணிக் (நேரடி மின்) இணைப்பும் இல்லாத போதிலும், ஒரு சிறிய இடப்பெயர்ச்சி மின்னோட்டம் பாய்கிறது:
I = C × dV/dt
எங்கே:
50 Hz, 12 kV (கட்டத்திலிருந்து பூமிக்கு = ~7 kV RMS) அமைப்புக்கு:
dV/dt = 2π × 50 × 7000 = 2.2 MV/s
1 pF இணைப்பு மின்தேக்கத்துடன்:
I = 1 pF × 2.2 MV/s = 2.2 μA
இந்த மைக்ரோஆம்ப்பியர் அளவிலான இடப்பெயர்ச்சி மின்னோட்டம், சென்சாரின் மின்னணுவியலில் உள்ள ஒரு சிறிய உள் மின்தேக்கியை சார்ஜ் செய்கிறது. சேகரிக்கப்பட்ட மின்னூட்டமானது ஒரு குறிப்பிட்ட அளவைத் தாண்டும்போது, மின்னழுத்தத்தின் இருப்புக்கு அறிகுறியாக சென்சாரின் எல்இடி (LED) ஒளிரூட்டப்படும். முதன்மை மின்சுற்றின் மின்னழுத்தம் அதன் மதிப்பிடப்பட்ட மதிப்பின் ~15–25% க்கும் கீழே குறையும்போது, இந்த அறிகுறியைத் தக்கவைக்க போதுமான இடப்பெயர்ச்சி மின்னோட்டம் பாய்வதில்லை.
ஒரு பொதுவான மின்தேக்க உணரியில் உள்ளவை:
உணர்வு மின்முனை — முதன்மை கடத்தியை நெருங்கிய நிலையில் அமைந்துள்ள உலோகத் தட்டு அல்லது தகடு
மின்னணுவியல் தொகுதி — உணரப்பட்ட புலத்தாலேயே அல்லது மின் புலத்திலிருந்து சேகரிக்கப்பட்ட ஆற்றலால் இயக்கப்படும் அம்பிலிஃபையர், எல்லை கண்டறிவி, மற்றும் எல்இடி டிரைவர்
எல்இடி காட்டி — பச்சை (மின்னழுத்தம் உள்ளது) அல்லது சிவப்பு/ஒன்றுமில்லை (மின்னழுத்தம் இல்லை)
பொருத்துதல் உபகரணங்கள் — பயன்பாட்டைப் பொறுத்து ஒட்டும் பேட், திருகாணி பொருத்துதல், அல்லது ஸ்னாப்-ஆன் கிளிப்
மேம்பட்ட மாதிரிகள் சேர்க்கின்றன:
| சென்சார் வகை | ஆற்றல் மூலம் | வழக்கமான பயன்பாடு |
|---|---|---|
| சுய-சக்தி (கள அறுவடை) | உணரப்பட்ட மின்புலத்திலிருந்து பிரித்தெடுக்கப்பட்ட ஆற்றல் | கேபிள் முனையமைப்புகள், வெளிப்புற சுவிட்ச் கியர் |
| பேட்டரியால் இயங்கும் | உள் லித்தியம் செல் (5–10 ஆண்டு ஆயுள்) | குறைந்த புலப் பயன்பாடுகள், பின் பொருத்தல் நிறுவல்கள் |
| வெளியிலிருந்து இயக்கப்படும் | 24 VDC அல்லது 110 VDC துணை மின்சாரம் | துணைத் தொடர்புகள் அல்லது SCADA ஒருங்கிணைப்பு தேவைப்படும் அமைப்புகள் |
கொள்ளளவு உணரியின் தேர்வு, நிறுவப்படும் இடம், மின்னழுத்த அளவு, சுற்றுச்சூழல் நிலைகள் மற்றும் அமைப்பு ஒருங்கிணைப்புத் தேவைகளைப் பொறுத்தது. தவறான தேர்வு, நம்பத்தகாத செயல்பாட்டிற்கோ அல்லது முழுமையான செயலிழப்பிற்கோ வழிவகுக்கும்.
சென்சார்கள் சிஸ்டம் வோல்டேஜ் வகுப்புக்குப் பொருந்த வேண்டும்:
| மின்னமைப்பு மின்னழுத்தம் (kV) | சென்சார் எடுப்புத் தreshold | நிறுத்த எல்லை | வழக்கமான மாதிரி மதிப்பீடு |
|---|---|---|---|
| 3.6 / 7.2 kV | 0.9–1.8 kV | 0.6–1.2 kV | 3.6 kV வகுப்பு |
| 12 / 13.8 kV | 1.8–3.5 kV | 1.2–2.3 kV | 12 kV வகுப்பு |
| 24 / 27 கிலோ வோல்ட் | 3.6–6.8 kV | 2.4–4.5 kV | 24 kV வகுப்பு |
| 36 / 40.5 kV | 5.4–10 kV | 3.6–6.8 kV | 36 kV வகுப்பு |
எடுப்புத் தresholdம் — சென்சார் நம்பகத்தன்மையுடன் “மின்னழுத்தம் உள்ளது” எனக் குறிக்கும் மின்னழுத்தம்”
நிறுத்த எல்லை — சென்சார் “மின்னழுத்தம் இல்லை” என்று குறிக்கும் மின்னழுத்தத்திற்குக் கீழே”
எல்லை மதிப்பிற்கு அருகில் மின்னழுத்தம் இருக்கும்போது, பிக்கப் மற்றும் டிராப்அவுட்டிற்கு இடையிலான ஹிஸ்டெரஸிஸ் LED ஒளிர்தடுமாற்றத்தைத் தடுக்கிறது. பொதுவாக, இந்த ஹிஸ்டெரஸிஸ் பிக்கப் மதிப்பில் 20–40% ஆக இருக்கும்.
முக்கியமான தேர்வுப் புள்ளி: 12 kV அமைப்புகளுக்காக வடிவமைக்கப்பட்ட சென்சார்கள், போதுமான புல வலிமை இல்லாததால் 7.2 kV அமைப்புகளில் நம்பகத்தன்மையுடன் செயல்படத் தவறலாம். இதற்கு நேர்மாறாக, அருகிலுள்ள மின்னேற்றப்பட்ட கட்டங்களிலிருந்து வரும் மின்தேக்க இணைப்பு அலைந்து திரியும் புலங்களை உருவாக்கும்போதும், 7.2 kV சென்சார்கள் 12 kV அமைப்புகளில் “மின்னழுத்தம் உள்ளது” என்று காட்டக்கூடும்—இது தவறான நேர்மறை முடிவுகளுக்கு வழிவகுக்கிறது.
கேபிள் முனையமைப்புகள் (மிகவும் பொதுவான):
பஸ் பார் அறைகள்:
எபோக்சி காப்பிடப்பட்ட புஷிங்ஸ்/பாகங்கள்:
[விண்ணப்பக் குறிப்பு: அதிகபட்ச நம்பகத்தன்மைக்கான சென்சார் அமைப்பு]
- சம மின்னழுத்த மண் இணைப்புப் பகுதிக்குள் சென்சார்களைப் பொருத்தவும்—அபாயகரமான மின்னழுத்தத்திற்குச் செல்லக்கூடிய தனிமைப்படுத்தப்பட்ட உலோகத்தின் மீது ஒருபோதும் பொருத்த வேண்டாம்.
- உருவாக்கிகளை, அவை நோக்கப்படும் கட்டம் கடத்தி உடன் மட்டுமே இணைக்கும் வகையில் பொருத்துங்கள்—ஒரே நேரத்தில் பல கட்டங்களை உணரும் இடங்களைத் தவிர்க்கவும்.
- பேனலைத் திறக்க வேண்டிய அவசியமின்றி, சாதாரண இயக்குநர் நிலையில் இருந்து சென்சார் எல்இடி தெரிகிறதா என்பதைச் சரிபார்க்கவும்.
- கேபிள் முனையமைப்புகளில், சென்சார்களை அழுத்தக் கூம்புக்குக் கீழே உள்ள நேர்க்கட்டத்தில் பொருத்த வேண்டும், விரிந்த பகுதியில் அல்ல.
கொள்ளளவு உணரிகள் நிறுவப்படும் சூழலைத் தாங்க வேண்டும்:
| சுற்றுச்சூழல் | தேவையான மதிப்பீடுகள் | வழக்கமான சவால்கள் |
|---|---|---|
| உட்புற சுவிட்ச் கியர் (தூய்மையான) | IP40, -5°C முதல் +40°C வரை | குறைந்தபட்ச சுற்றுச்சூழல் அழுத்தம் |
| உட்புறத் தொழில்துறை (தூசி நிறைந்த) | ஐபி54, -10°C முதல் +50°C வரை | சென்சர் முகப்பில் படிந்திருக்கும் தூசி இணைப்பைக் குறைக்கலாம். |
| வெளிப்புற விநியோகம் (மிதமான) | IP65, -40°C முதல் +70°C வரை, புற ஊதா எதிர்ப்பு | கondensேஷன், வெப்பநிலை ஏற்ற இறக்கங்கள், புற ஊதா சிதைவு |
| வெளிப்புற கடலோர (அரிக்கும்) | IP66/IP67, -40°C முதல் +85°C வரை, உப்புப் புகை சோதனை செய்யப்பட்ட | முனைகளின் அரிப்பு, ஈரப்பத ஊடுருவல் |
| சுரங்கம்/பளுமையான தொழில்துறை | IP67, அதிர்வுத் தரம், -25°C முதல் +60°C வரை | மெக்கானிக்கல் அதிர்ச்சி, தூசி, அதிர்வு ஆகியவை LED-இன் பார்வைத்திறனைப் பாதிக்கின்றன. |
வெப்பநிலை உச்சநிலைகள் மின்னணு சாதனங்களின் நம்பகத்தன்மை மற்றும் பேட்டரி ஆயுள் இரண்டையும் பாதிக்கின்றன (பேட்டரியால் இயங்கும் மாடல்களுக்கு). +40°C வரை மட்டுமே மதிப்பிடப்பட்ட சென்சார்கள், நேரடி சூரிய வெப்பத்தைப் பெறும் வெளிப்புற சுவிட்ச்ஜியரில் முன்கூட்டியே செயலிழந்துவிடக்கூடும்—உள்ளக வெப்பநிலை +70°C-ஐத் தாண்டக்கூடும்.
அடிப்படை சென்சார்கள் உள்ளூர் காட்சி அறிகுறியை மட்டுமே வழங்குகின்றன. தொலைநிலை கண்காணிப்பு அல்லது மின்சார இடைப்பூட்டுகள் தேவைப்படும் பயன்பாடுகளுக்கு, துணைத் தொடர்புகளுடன் கூடிய சென்சார்கள் தேவை:
SPDT ரிலே வெளியீடு:
பொதுவான பயன்பாடுகள்:
தொடர்புகளைக் கொண்ட சென்சர்களுக்கு வெளிப்புற மின்சாரம் தேவை (மின்களத்திலிருந்து மட்டும் தன்னிச்சையாக இயங்க முடியாது). இணைப்பிற்கு கூடுதல் வயரிங் தேவை—வழக்கமாக மின்சார விநியோகத்திற்கு 3–4 வயர்கள் மற்றும் ஒவ்வொரு தொடர்பிற்கும் 2–3 வயர்கள்.
கொள்ளளவு உணரிகள் எளிய சாதனங்கள், ஆயினும் முறையற்ற வயரிங் களத் தோல்விகள் மற்றும் தவறான குறிகாட்டல்களுக்கு பெரும்பாலும் காரணமாகிறது. பெரும்பாலான சிக்கல்கள் பூமி இணைப்புப் பிழைகள், மின்காந்தத் தடையை, அல்லது தொடர்பு வயரிங் தவறுகளிலிருந்து உருவாகின்றன.
ஒரு குறிப்பு மின்னூட்டத்தை நிலைநிறுத்துவதற்காக, மின்தேக்க உணரிகள் சுவிட்ச்கியர் பூமிப் பேருந்துடன் பூமியில் இணைக்கப்பட வேண்டும்:
சரியான மண்ணீட்டுப் பயிற்சி:
கம்பி கவசம் (துணைத் தொடர்புகளுடன் கூடிய சென்சார்களுக்கு):
| வயரிங் பிழை | விளைவு | சரியான பயிற்சி |
|---|---|---|
| சென்சார் பூமிக்கு இணைக்கப்படவில்லை | ஒழுங்கற்ற செயல்பாடு, அலைந்து திரியும் புலங்களிலிருந்து தவறான நேர்மறை முடிவுகள் | அர்ப்பணிக்கப்பட்ட பூமி கம்பி, சுவிட்ச் கியர் பூமிப் பேருந்துக்கு |
| இரு முனைகளிலும் பூமிக்கு இணைப்பு | கிரவுண்ட் லூப் மின்னோட்டம் தவறான அறிகுறிகளை ஏற்படுத்துகிறது. | சென்சார் முனையில் மட்டும் தரை கவசம் |
| மின்சாரக் கம்பிகளுடன் சென்சார் கம்பி இணைக்கப்பட்டுள்ளது | EMI-யால் தூண்டப்பட்ட தவறான குறிகள் | சென்சார் கேபிள்களைத் தனித்தனி கான்டினியூட்/டிரேயில் பொருத்துங்கள். |
| வண்ணப்பூசப்பட்ட பரப்பில் பொருத்தப்பட்ட சென்சார் | மோசமான பூமித் தொடர்பு காரணமாக அவ்வப்போது இயங்குதல் | பொருத்தும் இடத்தில் வண்ணப்பூச்சை அகற்றவும் அல்லது மண் இணைப்புப் பட்டையைப் பயன்படுத்தவும். |
ரிலே அவுட்புட்களைக் கொண்ட சென்சர்களில், தொடர்பு வயரிங்கின் துருவநிலை மற்றும் உள்ளமைப்பு ஆகியவற்றில் கவனமாக இருக்க வேண்டும்:
மண்ணுடன் இணைப்பு சுவிட்ச் இன்டர்லாக்:
எச்சரிக்கைக் குறிகாட்டிக்கு:
கடுமையான: தொடர்பு வகை (NO vs NC) சுற்றின் தேவைக்குப் பொருந்துவதைச் சரிபார்க்கவும். சில உற்பத்தியாளர்கள் “a”/“b” என்பதற்குப் பதிலாக “செயல்பாட்டில்” vs “ஓய்வில்” என்ற சொற்களைப் பயன்படுத்தித் தொடர்புகளைக் குறிப்பிடுகின்றனர்—வயரிங் பிழைகளைத் தவிர்க்க உற்பத்தியாளரின் ஆவணங்களைப் பார்க்கவும்.
சுய-சக்தி சென்சார்கள் உணரப்பட்ட மின் புலத்திலிருந்து ஆற்றலைச் சேகரிக்கின்றன—வெளியிடப்பு ஒயரிங் தேவையில்லை. பேட்டரி-சக்தி மற்றும் புற-சக்தி சென்சார்களுக்கு முறையான மின் விநியோக இணைப்பு தேவை:
பேட்டரியால் இயங்கும்:
வெளியிலிருந்து இயக்கப்படும்:
மின் விநியோக வயரிங்:

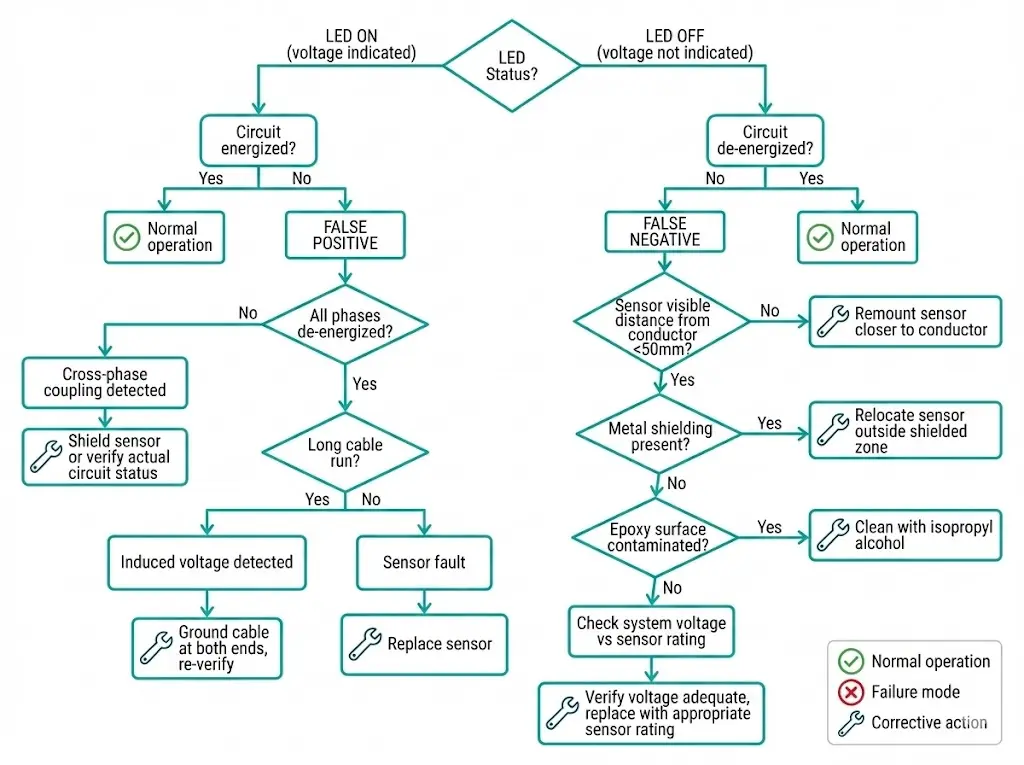

தவறான நேர்மறை முடிவுகள் (சுற்று செயலிழந்திருக்கும்போது மின்னழுத்தம் இருப்பதாகக் காட்டுதல்) மற்றும் தவறான எதிர்மறை முடிவுகள் (சுற்றுக்கு மின்னூட்டமளிக்கப்பட்டிருக்கும்போது மின்னழுத்தத்தைக் காட்டத் தவறுதல்) ஆகியவை VPIS-இல் ஆபரேட்டரின் நம்பிக்கையைக் குறைக்கின்றன. மூல காரணங்களைப் புரிந்துகொள்வது, திறம்பட்ட பழுதுநீக்கத்தைச் சாத்தியமாக்குகிறது.
காரணம் 1: அருகிலுள்ள மின்மயமாக்கப்பட்ட கட்டத்திலிருந்து கொள்ளளவு இணைப்பு
தீர்வு: பூமிக்கு இணைக்கப்பட்ட உலோகத் தடைகளைப் பயன்படுத்தி, அருகிலுள்ள கட்டம் புலங்களிலிருந்து சென்சாரைப் பாதுகாக்கவும், அல்லது குறுக்கு-இணைப்பு குறைவாக உள்ள நிலைக்கு சென்சாரை இடமாற்றவும். சில நிறுவல்களுக்கு, திசை சார்ந்த உணர்தல் கூறுகளுடன் கூடிய கட்டம்-தேர்ந்த சென்சார்கள் தேவைப்படுகின்றன.
காரணம் 2: நீண்ட காலம் மின்சக்தி அற்ற கேபிளில் ஏற்படும் தூண்டப்பட்ட மின்னழுத்தம்
தீர்வு: VPIS அறிகுறியை நம்புவதற்கு முன், ஆற்றல் நீக்கப்பட்ட கேபிளை தற்காலிக மண்ணுடன் இணைத்து பூமியில் இணைக்கவும். மாற்றாக, அதிக பிக்-அப் வரம்பு கொண்ட சென்சார்களைப் பயன்படுத்தவும் அல்லது இரட்டை-உறுதிப்படுத்தல் (மின்னழுத்த அளவீடு + புல உணர்தல்) முறையைப் பயன்படுத்தவும்.
காரணம் 3: சென்சார் மின்னணுவியல் செயலிழப்பு
தீர்வு: பழுதடைந்த சென்சாரை மாற்றுங்கள். செயலிழப்புக்கு காரணமாக இருந்திருக்கக்கூடிய சுற்றுச்சூழல் சேதங்களை (ஈரப்பதம் ஊடுருவல், அதிக வெப்பம்) சரிபார்க்கவும்.
காரணம் 1: கடத்திக்கு மிகத் தொலைவில் சென்சார் அமைக்கப்பட்டுள்ளது
தீர்வு: மீண்டும் பொருத்தும் சென்சாரை சரியான இடத்தில் பொருத்தவும். பொருத்துவதற்கான இடம் கட்டுப்படுத்தப்பட்டிருக்கும் பின்னமைப்பு நிறுவல்களுக்கு, அதிக உணர்திறன் கொண்ட சென்சார் மாடலைக் கருத்தில் கொள்ளவும்.
காரணம் 2: பூமியில் இணைக்கப்பட்ட உலோகத்தால் மறைப்பு
தீர்வு: சென்சாரை கவசமிடப்பட்ட பகுதிக்கு வெளியே இடமாற்றவும், அல்லது அறை கவசத்தைத் தவிர்க்கும் வகையில் பஸ் பார்-பொருத்தப்பட்ட சென்சாரை நிறுவவும்.
காரணம் 3: எபோக்சி மேற்பரப்பில் மாசுபாடு
தீர்வு: சென்சார் பொருத்தும் பரப்புகளைத் தவறாமல் சுத்தம் செய்யவும். வெளிப்புற நிறுவல்களுக்கு, ஈரப்பதம் உள்ளே நுழைவதைத் தடுக்க IP மதிப்பீடு போதுமானதாக உள்ளதா எனச் சரிபார்க்கவும்.
காரணம் 4: குறைந்த அமைப்பு மின்னழுத்தம்
தீர்வு: உண்மையான இயக்க மின்னழுத்தத்திற்குப் பொருத்தமான, குறைந்த மின்னழுத்தத் தரமதிப்பீடு கொண்ட மாதிரியுடன் சென்சாரை மாற்றவும்.
காரணம் 5: பேட்டரி தீர்வு (பேட்டரியால் இயங்கும் சென்சார்கள்)
தீர்வு: பேட்டரி பழுதுபார்க்க முடியாததாக இருந்தால், பேட்டரியை மாற்றவும் அல்லது முழு சென்சாரையும் மாற்றவும்.
| அறிகுறி | மிகவும் சாத்தியமான காரணம் | விரைவு சரிபார்ப்புச் சோதனை |
|---|---|---|
| மூன்று நிலைகளில் ஒன்று ஆற்றல் நீக்கப்படும்போது, மற்ற மூன்றும் மின்னழுத்தத்தைக் குறிக்கின்றன. | குறுக்க-கட்ட இணைப்பு | அனைத்து நிலைகளையும் ஆற்றலற்றதாக்குங்கள்—அறிகுறிகள் மறைந்துவிடும் |
| இடைவெளி அறிகுறி (தெறிக்கும் LED) | அடர் எல்லைப் பகுதி வலிமை அல்லது மோசமான பூமி இணைப்பு | சென்சார் பொருத்தத்தின் இறுக்கத்தையும், பூமி கம்பியின் தொடர்ச்சியையும் சரிபார்க்கவும். |
| ஆற்றல் பெற்றிருந்தாலும் கூட, ஒரு கட்டம் ஒருபோதும் அதைக் குறிக்காது. | உணரி செயலிழப்பு அல்லது நிலைப்படுத்தல் பிழை | பழுதடைந்த யூனிட்டைத் தனிமைப்படுத்த, பேஸ்ஸுகளுக்கு இடையில் சென்சார்களைப் பரிமாறிக்கொள்ளவும். |
| அனைத்து சென்சார்களும் ஒரே நேரத்தில் திடீரென செயலிழப்பு | மின் விநியோகத் தோல்வி (வெளியிலிருந்து மின்சாரம் பெறும் சென்சார்கள்) | சென்சார் முனைகளில் கட்டுப்பாட்டு விநியோக மின்னழுத்தத்தைச் சரிபார்க்கவும் |
சரியான நிறுவல் சென்சாரின் ஆயுளை நீட்டித்து, பல ஆண்டுகளுக்கு நம்பகமான செயல்பாட்டைப் பராமரிக்கிறது:
கapacitive சென்சார்கள் பெரும்பாலும் பராமரிப்பு இல்லாதவை, ஆனால் அவற்றுக்கு அவ்வப்போது சரிபார்ப்பு தேவைப்படுகிறது:
வருடாந்திர ஆய்வு:
5 ஆண்டு விரிவான சோதனை:
10 ஆண்டு மாற்றுக் கருத்தில் கொள்ள வேண்டியவை:
பிழை நிகழ்வுகளுக்குப் பிறகு:

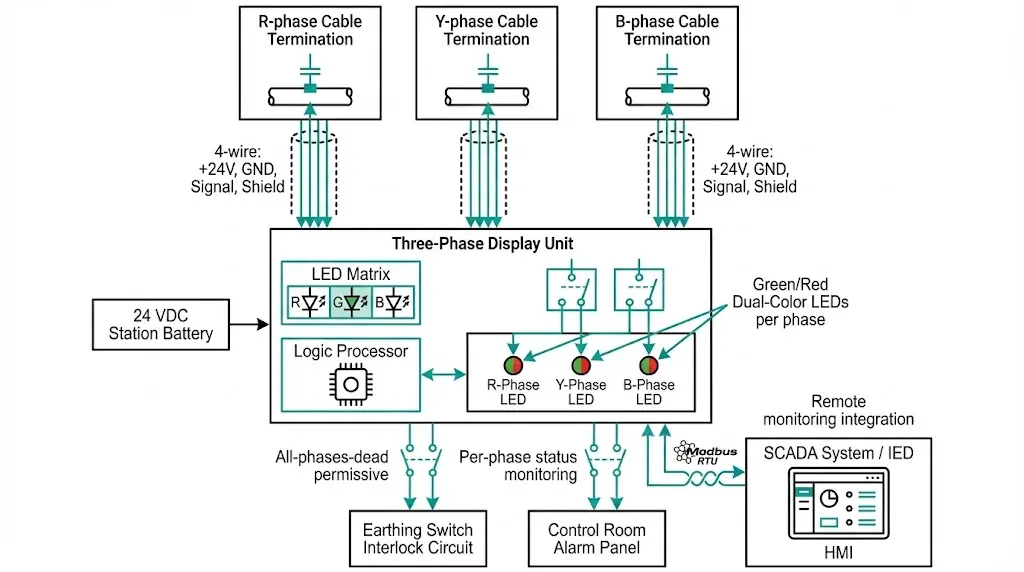

அடிப்படை நிறுவல்கள் ஒவ்வொரு கட்டம் பகுதிக்கும் தனித்தனி சென்சார்களைப் பயன்படுத்துகின்றன. மேம்பட்ட அமைப்புகள் மூன்று சென்சார்களை மையப்படுத்தப்பட்ட தர்க்கம் மற்றும் தொலைநிலை கண்காணிப்புடன் ஒருங்கிணைக்கின்றன.
மையப்படுத்தப்பட்ட காட்சி அலகுகள் மூன்று ஒற்றை-கட்ட சென்சார்களை ஒருங்கிணைக்கின்றன:
அம்சங்கள்:
வயரிங்:
தனிப்பட்ட சென்சார்களை விட உள்ள நன்மைகள்:
நவீன சுவிட்ச் கியர், VPIS-ஐ அறிவார்ந்த மின்னணு சாதனங்கள் (IEDs) மற்றும் SCADA-வுடன் ஒருங்கிணைக்கிறது:
தகவல் தொடர்பு நெறிமுறைகள்:
அனுப்பப்பட்ட தரவுப் புள்ளிகள்:
பயன்பாடுகள்:
உற்பத்தியாளர்களுக்கு ஏற்ப சென்சாரின் தரம் கணிசமாக வேறுபடுகிறது. விநியோகஸ்தர்களை மதிப்பீடு செய்யும்போது:
வகை சோதனைச் சான்றிதழைச் சரிபார்க்கவும்: சென்சர்களில், IEC 61243-5 (நேரலைப் பணி—வோல்டேஜ் கண்டறியும் சாதனங்கள்) படி, மின்னழுத்த வரம்பு, வெப்பநிலை செயல்திறன் மற்றும் EMC எதிர்ப்புத்திறனை உறுதிசெய்யும் சுயாதீன சோதனை அறிக்கைகள் இருக்க வேண்டும்.
விண்ணப்ப அனுபவத்தைச் சரிபார்க்கவும்: வழங்குபவர் இதே போன்ற பயன்பாடுகளுக்கு (ஒரே மின்னழுத்த வகை, சூழல், பொருத்தும் வகை) சென்சர்களை வழங்கியுள்ளாரா?
தொழில்நுட்ப ஆதரவை மதிப்பீடு செய்யுங்கள்: சென்சார் அமைப்பை மேம்படுத்துவதற்கும், தவறான குறிகாட்டல் சிக்கல்களைத் தீர்ப்பதற்கும் சப்ளையரால் உதவ முடியுமா?
உதிரி பாகங்கள் இருப்புடைமையை மதிப்பிடுங்கள்: சென்சார்கள் 20 ஆண்டுகளுக்கும் மேலாக சேவையில் இருக்கலாம்—மாற்றுப் பிரிவுகள் மற்றும் பேட்டரிகள் தொடர்ந்து கிடைப்பதை உறுதி செய்யவும்.
உத்தரவாத விதிமுறைகளை மதிப்பாய்வு செய்யவும்: குறைந்தபட்சம் 2 வருட உத்தரவாதம் நிலையானது; சில உற்பத்தியாளர்கள் பிரீமியம் மாடல்களுக்கு 5 ஆண்டுகள் வழங்குகிறார்கள்.
XBRELE, 3.6 kV முதல் 40.5 kV வரையிலான MV சுவிட்ச்கியர் பயன்பாடுகளில் நம்பகமான செயல்பாட்டிற்காக வடிவமைக்கப்பட்ட திறன்மிகு மின்னழுத்த சென்சார்களை வழங்குகிறது. எங்கள் சென்சார்களில் இரட்டை-LED காட்டுதல் (பச்சை + சிவப்பு), சுய-சோதனை செயல்பாடு, மற்றும் இன்டர்லாக் ஒருங்கிணைப்பிற்கான துணை தொடர்புகள் ஆகியவை உள்ளன. முழுமையான நிறுவல் ஆவணங்கள், ஆணையிடல் ஆதரவு, மற்றும் உதிரி பாகங்களின் இருப்பு ஆகியவை நீண்ட கால அமைப்பு நம்பகத்தன்மையை உறுதி செய்கின்றன. எங்கள் முழு அளவிலான சுவிட்ச்கியர் பாகங்கள் மற்றும் துணைக்கருவிகளை ஆராயுங்கள். https://xbrele.com/vacuum-circuit-breaker-manufacturer/.
கே1: கெபாசிட்டிவ் சென்சார்களுக்கு உயர் மின்னழுத்த கடத்திக்கு உடல் ரீதியான இணைப்பு தேவையா?
A: இல்லை. மின்தேக்க உணரிகள் மின்புல இணைப்பு மூலம் செயல்படுகின்றன, மேலும் MV கடத்திக்கு எந்த காந்தமின்னியல் (நேரடி மின்) இணைப்பும் தேவையில்லை. அவை கேபிள் காப்பு, பஸ்பார் அறைகள் அல்லது எபோக்சி பரப்புகளில் வெளிப்புறமாகப் பொருத்தப்பட்டு, மின்னேற்றப்பட்ட கடத்திகளால் வீசப்படும் மின்புலத்தை உணர்கின்றன.
கே2: கெபாசிட்டிவ் சென்சார்கள் உண்மையான மின்னழுத்த மதிப்பை அளவிட முடியுமா?
A: இல்லை. மின்தேக்க உணரிகள் மின்னழுத்தத்தின் இருப்பு/இல்லாமை மட்டுமே கண்டறிகின்றன, அதன் அளவை அல்ல. அவை, மின்னழுத்தம் ஒரு குறிப்பிட்ட எல்லைக்கட்டத்தை (பொதுவாக மதிப்பிடப்பட்ட மின்னழுத்தத்தில் 15–25%) தாண்டுகிறதா என்பதைக் குறிப்பிடுகின்றன, ஆனால் எண் மதிப்புள்ள மின்னழுத்த அளவீடுகளை வழங்குவதில்லை. மின்னழுத்த அளவீட்டிற்கு, மின்னழுத்த மாற்றுருக்களை அல்லது மின்னணு மின்னழுத்த மாற்றுருக்களைப் பயன்படுத்தவும்.
கே3: மின்சுற்று உண்மையில் மின்சக்தியற்ற நிலையில் இருக்கும்போது, மின்தேக்க உணரிகள் மின்னழுத்தம் இருப்பதாகக் காட்டக் காரணம் என்ன?
A: பொதுவான காரணங்களில், அருகிலுள்ள மின்சாரம் கொண்ட கட்டங்களிலிருந்து ஏற்படும் மின்தேக்க இணைப்பு, மின்சாரம் கொண்ட கேபிள்களுக்கு இணையாகச் செல்லும் நீண்ட, மின்சாரம் இல்லாத கேபிள்களில் தூண்டப்பட்ட மின்னழுத்தம், மற்றும் சென்சார் மின்னணுவியல் செயலிழப்பு ஆகியவை அடங்கும். பழுதுநீக்குதலில், அனைத்து கட்டங்களும் மின்சாரம் இல்லாததை உறுதி செய்தல், உயர்-எதிர்ப்புத்திறன் மின்னழுத்தமானியைக் கொண்டு தூண்டப்பட்ட மின்னழுத்தத்தைச் சரிபார்த்தல், மற்றும் சென்சாரின் செயல்பாட்டைச் சோதித்தல் ஆகியவை அடங்கும்.
கே4: பேட்டரி மூலம் இயங்கும் கெபாசிட்டிவ் சென்சார்கள், பேட்டரியை மாற்றுவதற்கு முன்பு எவ்வளவு காலம் நீடிக்கும்?
A: சென்சார் மாடல், சுற்றுப்புற வெப்பநிலை மற்றும் LED செயல்படும் அதிர்வெண் ஆகியவற்றைப் பொறுத்து, பேட்டரி ஆயுள் பொதுவாக 5 முதல் 10 ஆண்டுகள் வரை இருக்கும். பெரும்பாலான பேட்டரியில் இயங்கும் சென்சார்கள், பேட்டரி முழுமையாகத் தீர்வதற்கு 6–12 மாதங்களுக்கு முன்பே, பேட்டரி குறைந்திருப்பதற்கான எச்சரிக்கையை (LED ஒளிப்பாதை) வழங்குகின்றன.
கே5: 24 kV அமைப்பில் 12 kV மதிப்பீடு செய்யப்பட்ட சென்சாரை என்னால் நிறுவ முடியுமா?
A: இல்லை. சென்சார்கள் அமைப்பின் மின்னழுத்த வகுப்பிற்கு ஏற்றதாக மதிப்பிடப்பட்டிருக்க வேண்டும். அதிக மின்னழுத்த அமைப்பில் குறைந்த மின்னழுத்த மதிப்பீடு கொண்ட சென்சாரை நிறுவுவது, சென்சார் சேதமடைவதற்கும் நம்பத்தகாத செயல்பாட்டிற்கும் வழிவகுக்கும். அதிக மின்னழுத்தங்களில் மின்புலத்தின் வலிமை, சென்சாரின் மின்னணுவியலை நிறைவு செய்யலாம் அல்லது பாகங்களின் மதிப்பீடுகளை விட அதிகமாகலாம்.
கே6: என் சென்சார் குளிர்காலத்தில் நம்பகத்தன்மையுடன் வேலை செய்து, கோடையில் காட்டத் தவறுவது ஏன்?
A: வெப்பநிலை சென்சார் மின்னணுவியல் மற்றும் பேட்டரி செயல்திறனைப் பாதிக்கிறது. சென்சார் +40°C வரை மட்டுமே மதிப்பிடப்பட்டிருந்தால், ஆனால் கோடையில் சூரிய வெப்பம் அல்லது டிரான்ஸ்ஃபார்மர்களுக்கு அருகில் இருப்பதால் +70°C வெப்பநிலையை எதிர்கொண்டால், மின்னணுவியல் பழுதடையலாம் அல்லது பேட்டரி மின்னழுத்தம் இயக்க வரம்பிற்குக் கீழே குறையலாம். சென்சாரின் வெப்பநிலை மதிப்பீடு, எதிர்பார்க்கப்படும் அதிகபட்ச சுற்றுப்புற வெப்பநிலையை விட குறைந்தது 10°C அதிகமாக உள்ளதா என சரிபார்க்கவும்.
கே7: நம்பகமான செயல்பாட்டிற்கு, ஒரு கெபாசிட்டிவ் சென்சார் கடத்திக்கு எவ்வளவு அருகில் நிலைநிறுத்தப்பட வேண்டும்?
A: திறனுள்ள உணர்தல் தூரம் மின்னழுத்த அளவு மற்றும் சென்சார் வடிவமைப்பைப் பொறுத்தது. பொதுவான வரம்புகள்: 3.6–12 kV அமைப்புகளுக்கு கடத்தியிலிருந்து 50 மிமீ தூரத்திற்குள் சென்சார் தேவை; 24–36 kV அமைப்புகள் 100 மிமீ தூரம் வரை நம்பகத்தன்மையுடன் செயல்படக்கூடும். குறிப்பிட்ட மாடல்களுக்கு உற்பத்தியாளரின் விவரக்குறிப்புகளைப் பார்க்கவும். புல வலிமை தூரத்துடன் வேகமாகக் குறைகிறது—தூரத்தை இரட்டிப்பாக்குவது சிக்னல் வலிமையை 75% அல்லது அதற்கு மேலும் குறைத்துவிடும்.
