वर्तमान कटौती तब होती है जब एक वैक्यूम सर्किट ब्रेकर प्राकृतिक शून्य से पहले ही आर्क को समयपूर्व बुझा देता है—जिससे स्विचिंग अधिवोल्टेज उत्पन्न होते हैं जो छोटे प्रेरक भारों को असमान रूप से क्षति पहुँचाते हैं। यह विरोधाभासी घटना बताती है कि समान स्विचगियर पर 50 kW की मोटर अक्सर 500 kW की इकाई की तुलना में अधिक गंभीर अस्थायी तनाव क्यों सहती है।.
200 से अधिक मध्यम-वोल्टेज औद्योगिक सुविधाओं में किए गए क्षेत्रीय अध्ययनों में, हमने 100 kW से कम रेटेड मोटर्स पर प्रति यूनिट 5 से अधिक क्षणिक अधिवोल्टेज दर्ज किए हैं, जबकि समान वैक्यूम सर्किट ब्रेकर बड़े भार स्विच करने पर प्रति इकाई 2.5 से कम के अस्थायी वोल्टेज उत्पन्न हुए। इस तंत्र को समझना—और लक्षित शमन उपाय लागू करना—छोटे ट्रांसफॉर्मर और मोटर इंस्टॉलेशनों में होने वाली अज्ञात इन्सुलेशन विफलताओं को रोकता है।.
भौतिकी संपर्क पृथक्करण से शुरू होती है। जब CuCr (तांबा-क्रोमियम) संपर्क वैक्यूम इंटरप्टर के भीतर अलग होते हैं, तो आर्क पूरी तरह से संपर्क सतहों से वाष्पित धातु वाष्प पर निर्भर करता है। 10 A से अधिक धाराओं पर, पर्याप्त वाष्प गैप को भर देती है और प्राकृतिक शून्य धारा तक स्थिर प्लाज्मा बनाए रखती है। 5–8 A से कम पर, वाष्प उत्पादन अपर्याप्त हो जाता है। आर्क वाष्प की कमी से भुखमरी का शिकार हो जाता है और समय से पहले ढह जाता है।.
यह समयपूर्व विलुप्ति वर्तमान में कटौती कर रही है।.

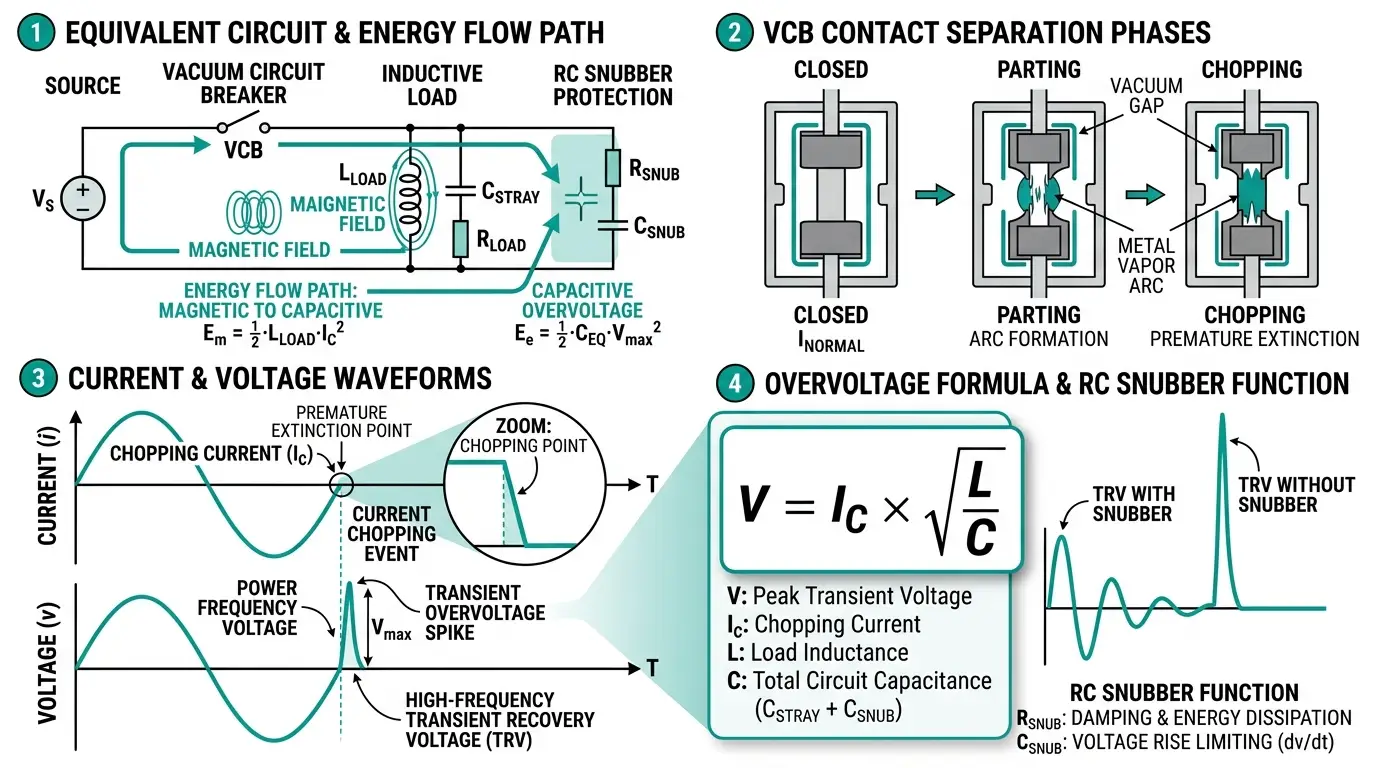

जैसे ही कटौती होती है, लोड की इंडक्टेंस में प्रवाहित धारा नैनोसेकंड के भीतर शून्य हो जाती है। इंडक्टेंस ऐसे अचानक परिवर्तनों का विरोध करती है, जिससे V = L × (di/dt) के अनुसार एक वोल्टेज स्पाइक उत्पन्न होता है। जब di/dt अनंत के समीप पहुँचता है, तो क्षणिक वोल्टेज दसों किलोवोल्ट तक पहुँच सकते हैं।.
परिणामी अतिवोल्टेज ऊर्जा संरक्षण का पालन करता है: इंडक्टेंस में संग्रहीत चुंबकीय ऊर्जा (½LIच²) संधारितात्मक ऊर्जा (½CV²) में परिवर्तित होता है। वोल्टेज के लिए हल करने पर प्राप्त होता है: Vशिखर, चरम, परम, उत्कर्ष, उत्तम, सर्वोच्च, परम उत्कर्ष, पर बराबर मैंच × √(L/C), जहाँ मैंच चॉपिंग करंट (आमतौर पर CuCr संपर्कों के लिए 3–8 A) का प्रतिनिधित्व करता है, L भार प्रेरकता है, और C प्रभावी परिपथ धारिता है।.
25–50% क्रोमियम सामग्री वाले आधुनिक CuCr संपर्कों में 3–5 A की चॉपिंग धाराएँ प्राप्त होती हैं—जो 5–15 A पर चॉपिंग करने वाली पारंपरिक तांबा-बिस्मथ सामग्रियों की तुलना में एक महत्वपूर्ण सुधार है। फिर भी, ये अनुकूलित मान भी संवेदनशील भारों के लिए समस्याएँ उत्पन्न करते हैं।.
ओवरवोल्टेज समीकरण एक महत्वपूर्ण अंतर्दृष्टि प्रकट करता है: V_peak √(L/C) के समानुपाती होता है। छोटे प्रेरक भार न्यूनतम विजातीय धारिता की तुलना में उच्च प्रेरकता प्रस्तुत करते हैं, जिससे खतरनाक L/C अनुपात उत्पन्न होते हैं।.
हमारे क्षेत्रीय मापों से दो वास्तविक परिदृश्यों पर विचार करें:
छोटा मोटर (बिना लोड पर 15 किलोवाट):
यह क्षणिक मोटर की 75 kV BIL रेटिंग के करीब पहुँच जाता है—एक सामान्य स्विचिंग घटना से खतरनाक रूप से संकीर्ण अंतर।.
बड़ी मोटर (200 किलोवाट):
बड़ी मोटर समान चॉपिंग करंट के बावजूद ओवरवोल्टेज का केवल एक-चौथाई से भी कम अनुभव करती है। उच्च वाइंडिंग कैपेसिटेंस और आमतौर पर लंबी केबल लाइनें प्राकृतिक डैम्पिंग प्रदान करती हैं, जो छोटे लोड्स में नहीं होती।.
मैदानी अवलोकन इस संबंध की पुष्टि करते हैं। 100 kVA से कम भारहीन शुष्क-प्रकार के ट्रांसफॉर्मर वैक्यूम स्विचिंग के दौरान प्रति यूनिट 4–6 क्षणिक वोल्टेज अनुभव करते हैं, जबकि समान परिस्थितियों में बड़े तेल-भरे इकाइयों में प्रति यूनिट केवल 2–3 क्षणिक वोल्टेज देखे जाते हैं।.
[विशेषज्ञ की अंतर्दृष्टि: क्षेत्रीय निदान पैटर्न]
कुछ अनुप्रयोग हमारी विफलता जांचों में लगातार सामने आते हैं। इन उच्च-जोखिम परिदृश्यों को पहचानने से सक्रिय सुरक्षा संभव होती है।.
अनलोड और हल्के भार वाले मोटर केवल चुंबकीयकरण धारा खींचें—आमतौर पर 2–8 A—जो सीधे चॉपिंग धारा सीमा में आती है। टर्न-टू-टर्न इन्सुलेशन सिस्टम का सबसे कमजोर बिंदु है, जिसकी BIL रेटिंग लाइन-टू-ग्राउंड इन्सुलेशन से कम होती है। बार-बार स्टार्ट/स्टॉप चक्रों से संचयी क्षरण होता है, जो अंततः इंटर-टर्न फ्लैशओवर का कारण बनता है।.
शुष्क-प्रकार के ट्रांसफॉर्मर वे दोहरी कमजोरी प्रस्तुत करते हैं। नो-लोड चुंबवीकरण धारा रेटेड धारा का 1–3% चलती है, और रेज़िन-एन्कैप्सुलेटेड निर्माण तेल-भरे डिज़ाइनों की तुलना में कम अंतर्निहित कैपेसिटेंस प्रदान करता है। लोड प्रबंधन के लिए प्रतिदिन स्विच किए जाने वाले बिल्डिंग सर्विस ट्रांसफॉर्मर और औद्योगिक प्रक्रिया ट्रांसफॉर्मर तीव्र उम्र बढ़ने का सामना करते हैं।.
शंट रिएक्टर ये क्लासिक सबसे खराब-मामले के अनुप्रयोग का प्रतिनिधित्व करते हैं: शुद्ध प्रेरक भार, न्यूनतम प्रतिरोधी डैम्पिंग के साथ। इन्हें आम तौर पर प्रारंभिक डिज़ाइन से ही समर्पित सर्ज सुरक्षा के साथ निर्दिष्ट किया जाता है।.
आर्क भट्टी ट्रांसफॉर्मर इलेक्ट्रोड की स्थिति निर्धारित करते समय और बैच परिवर्तन के दौरान बार-बार स्विचिंग चक्र होते हैं। परिवर्तनीय भार का अर्थ है कि संचालन नियमित रूप से कम-धारा वाले क्षेत्रों से गुजरता है जहाँ चॉपिंग होती है।.
वैक्यूम संपर्कित्र बार-बार मोटर स्विचिंग के लिए उपयोग किए जाने वाले उपकरणों पर विशेष ध्यान देना आवश्यक है। इनकी अनुकूलित यांत्रिक सहनशीलता वार्षिक रूप से हजारों संचालन संभव बनाती है—प्रत्येक एक संवेदनशील भार पर संभावित कटौती घटना है।.
संपर्क सामग्री सीधे चॉपिंग धारा स्तर को निर्धारित करती है, जिससे यह छोटे प्रेरक भारों को स्विच करने वाले अनुप्रयोगों के लिए एक महत्वपूर्ण विनिर्देश बन जाती है।.
| संपर्क सामग्री | आम चॉपिंग धारा | आवेदन नोट्स |
|---|---|---|
| तांबा-क्रोम (25-50% क्रोम) | 3–5 ए | आधुनिक मानक; कम कटौती और घिसाव प्रतिरोध का सर्वोत्तम संतुलन |
| तांबा-बिस्मथ (विरासत) | 5–15 ए | पुराने डिज़ाइन; काफी अधिक ओवरवोल्टेज का खतरा |
| कृषि-जल-संसाधन | 2–4 ए | कुछ कॉन्टैक्टर्स में उपयोग किया जाता है; कम धारा में अच्छा प्रदर्शन |
| एसएफ₆ (संदर्भ) | ए का एक | स्वभाविक रूप से कम कटौती; महत्वपूर्ण रिएक्टर अनुप्रयोगों के लिए विचार करें |
निर्माता चॉपिंग करंट को अनिश्चितकाल तक क्यों नहीं कम कर सकते? चॉपिंग को कम करने के लिए नरम संपर्क सामग्री की आवश्यकता होती है, जो कम धाराओं पर वाष्प को अधिक आसानी से छोड़ती है। नरम सामग्री का मतलब अधिक क्षरण दर और संपर्क वेल्डिंग का बढ़ता जोखिम है। आधुनिक तांबे-क्रोम संपर्कों के लिए 3–5 ए की सीमा एक अनुकूलित संतुलन प्रस्तुत करती है।.
संपर्क घिसाव सेवा जीवन के दौरान काटने के व्यवहार को प्रभावित करता है। घिसी हुई सतहें परिवर्तित वाष्प उत्सर्जन विशेषताओं के कारण अधिक काटने वाली धारा प्रदर्शित कर सकती हैं। यह आंशिक रूप से स्पष्ट करता है कि वर्षों तक सफलतापूर्वक संचालित उपकरणों में कभी-कभी विफलताएँ क्यों दिखाई देती हैं।.
[विशेषज्ञ की अंतर्दृष्टि: विनिर्देश अनुरोध]
वर्तमान कटौती के ओवरवोल्टेज से प्रभावी सुरक्षा के लिए लोड टर्मिनलों पर सर्फ़ सुpression और उपयुक्त स्विचगियर चयन को संयोजित किया जाता है। खनन और पेट्रोकेमिकल सुविधाओं में किए गए फील्ड परीक्षणों से पता चलता है कि संयुक्त दृष्टिकोण से ट्रांज़िएंट्स प्रति यूनिट 6 से घटकर 2 से भी कम हो जाते हैं।.
रणनीति 1: आरसी सर्ज सप्रेशर्स (स्नबर्स)
आरसी स्नबर्स प्रभावी सर्किट कैपेसिटेन्स बढ़ाते हैं और प्रतिरोधी डैम्पिंग जोड़ते हैं। मध्यम-वोल्टेज मोटर संरक्षण के लिए:
लोड टर्मिनलों पर स्थापित स्नबर्स, स्विचगियर कम्पार्टमेंटों में लगे स्नबर्स की तुलना में ओवरवोल्टेज को 25% अधिक प्रभावी ढंग से कम करते हैं। उच्च आवृत्ति प्रतिक्रिया बनाए रखने के लिए लीड की लंबाई 1.5 मीटर से कम रखें।.
रणनीति 2: धातु ऑक्साइड वरीस्टर्स (MOV)
MOV अरेस्टर्स दोलन की तीव्रता की परवाह किए बिना एक परिभाषित सुरक्षा स्तर पर वोल्टेज को सीमित करते हैं। चयन मानदंड:
IEEE C62.22 के अनुसार, अरेस्टर सुरक्षा स्तर और उपकरण के इन्सुलेशन के बीच समन्वय को अपेक्षित सेवा परिस्थितियों में पर्याप्त अंतर बनाए रखना चाहिए।.
रणनीति 3: क्षमता वृद्धि
समर्पित सर्ज कैपेसिटर (0.25–1.0 µF) वोल्टेज वृद्धि की दर को धीमा करते हैं, जिससे तीव्र तरंग अग्रभागों का सामना न कर पाने वाले टर्न-टू-टर्न इन्सुलेशन की रक्षा होती है। अक्सर दोलन को रोकने के लिए इन्हें डैम्पिंग रेसिस्टर्स के साथ जोड़ा जाता है।.
रणनीति 4: केबल की लंबाई का अनुकूलन
केबल क्षमता—आमतौर पर मध्यम-वोल्टेज केबल के लिए लगभग 250–300 पीएफ/मीटर—स्वाभाविक रूप से सिस्टम की क्षमता बढ़ाती है। न्यूनतम अनुशंसित लंबाइयाँ:
यह निष्क्रिय दृष्टिकोण मौजूदा बुनियादी ढांचे का उपयोग करता है, लेकिन सभी इंस्टॉलेशन के लिए व्यावहारिक नहीं हो सकता।.
रणनीति 5: नियंत्रित स्विचिंग (पॉइंट-ऑन-वेव)
संपर्क संचालन को इष्टतम फेज कोण पर समकालिक करना मूल कारण को संबोधित करता है। जब धारा स्वाभाविक रूप से शून्य के निकट पहुँचती है तब संपर्कों को खोलने से चॉपिंग की परिमाण न्यूनतम हो जाती है। उच्च लागत के कारण इसे केवल महत्वपूर्ण उच्च-मूल्य उपकरणों (बड़े रिएक्टर, महत्वपूर्ण ट्रांसफॉर्मर बैंकों) के लिए आरक्षित किया गया है।.
उचित स्विचगियर चयन ओवरवोल्टेज समस्याओं को होने से पहले ही रोकता है। छोटे प्रेरक भारों वाले अनुप्रयोगों के लिए मुख्य विचार:
वैक्यूम कॉन्टैक्टर बनाम सर्किट ब्रेकर: बार-बार संचालन (10⁶ यांत्रिक चक्रों तक) के लिए अनुकूलित कॉन्टैक्टर्स अक्सर मोटर स्विचिंग ड्यूटी के लिए विशेष रूप से चयनित संपर्क सामग्री से बने होते हैं। कम चॉपिंग करंट वाले वेरिएंट उपलब्ध हो सकते हैं।.
अनुरोध के लिए विनिर्देश:
जब SF₆ विकल्पों पर विचार करना उचित हो: प्रसारण वोल्टेज स्तरों पर शंट रिएक्टरों और उन अनुप्रयोगों में जहाँ कम किए गए वैक्यूम क्षणिक प्रभाव भी अस्वीकार्य जोखिम पैदा करते हैं, उच्च लागत और पर्यावरणीय चिंताओं के बावजूद SF₆ स्विचगियर का औचित्य सिद्ध हो सकता है।.
| आवेदन | अनुशंसित स्विचगियर | अनुशंसित सुरक्षा |
|---|---|---|
| छोटे मोटर (<500 किलोवाट), बार-बार स्विचिंग | वैक्यूम संपर्कित्र | मोटर टर्मिनलों पर आरसी स्नबर |
| बड़े मोटर (>500 kW), दुर्लभ स्विचिंग | वैक्यूम सर्किट ब्रेकर | सर्ज़ अरेस्टर + सर्ज़ कैपेसिटर |
| शुष्क-प्रकार के ट्रांसफॉर्मर | वैक्यूम सर्किट ब्रेकर | ट्रांसफॉर्मर टर्मिनलों पर आरसी स्नबर |
| शंट रिएक्टर | नियंत्रित स्विचिंग वाला VCB या SF₆ | MOV अरेस्टर + नियंत्रित स्विचिंग |
एक व्यापक वीसीबी विनिर्देश चेकलिस्ट खरीदारी के दौरान सभी महत्वपूर्ण मापदंडों को संबोधित किया जाना सुनिश्चित करने में मदद करता है।.
XBRELE की इंजीनियरिंग टीम छोटे प्रेरक भारों वाले इंस्टॉलेशन के लिए अनुप्रयोग-विशिष्ट विश्लेषण प्रदान करता है। हमारी तकनीकी सहायता में शामिल हैं:
अपने विशिष्ट अनुप्रयोग आवश्यकताओं पर चर्चा करने और एक समन्वित सुरक्षा रणनीति विकसित करने के लिए हमारे इंजीनियरों से संपर्क करें।.
वाक्यूम सर्किट ब्रेकरों में करंट का कट-फट वास्तव में किस कारण से होता है?
वैक्यूम इंटरप्टर्स में जब धारा लगभग 3–8 ए से नीचे गिर जाती है, तब आर्क अस्थिरता के कारण धारा कट-छंट होती है। इन निम्न धारा स्तरों पर संपर्क सतहों से पर्याप्त धातु वाष्प नहीं निकलती, जिससे आर्क प्लाज्मा बनाए रखने में असमर्थता होती है और प्राकृतिक धारा शून्य क्रॉसिंग से पहले ही आर्क समयपूर्व बुझ जाता है।.
100 kW से कम क्षमता वाले मोटर्स में बड़े मोटर्स की तुलना में स्विचिंग ट्रांज़िएंट्स क्यों अधिक खराब होते हैं?
छोटे मोटर्स में बहुत कम विजातीय धारिता की तुलना में उच्च वाइंडिंग इंडक्टेंस होता है, जिससे सर्ज इम्पीडेंस मान 10,000 Ω से भी अधिक हो सकते हैं। ओवरवोल्टेज समीकरण V = Ic × √(L/C) जब यह L/C अनुपात बड़ा होता है तो खतरनाक शिखर उत्पन्न करता है, जबकि बड़े मोटर्स उच्च अंतर्निहित धारिता से लाभान्वित होते हैं जो क्षणिक विद्युत आवेगों को शांत करती है।.
मध्यम-वोल्टेज मोटर की सुरक्षा के लिए मुझे कौन से RC स्नबर मानों का उपयोग करना चाहिए?
3.6–12 kV प्रणालियों के लिए मानक औद्योगिक प्रथा में उच्च-आवृत्ति दमन को अनुकूलित करने हेतु 0.1–0.5 µF की कैपेसिटेंस को 50–100 Ω के प्रतिरोध के साथ जोड़कर स्विचगियर कम्पार्टमेंट में न लगाकर सीधे मोटर टर्मिनलों पर स्थापित किया जाता है।.
मैं कैसे पता लगा सकता हूँ कि उपकरण की क्षति स्विचिंग ट्रांज़िएंट्स के कारण हुई है या अन्य कारणों से?
स्विचिंग से होने वाला अस्थायी क्षति आमतौर पर टर्मिनल-एंड विंडिंग्स के पास केंद्रित इंटर-टर्न इन्सुलेशन विफलताओं को दर्शाता है, जो डी-एनर्जाइज़ेशन घटनाओं के तुरंत बाद होती हैं। इसके विपरीत, थर्मल क्षरण अधिक वितरित क्षति पैटर्न उत्पन्न करता है और यह स्विचिंग घटनाओं के बजाय निरंतर संचालन से संबंधित होता है।.
क्या मुझे छोटे ट्रांसफॉर्मर स्विचिंग के लिए वैक्यूम के बजाय SF₆ निर्दिष्ट करना चाहिए?
36 kV से नीचे अधिकांश वितरण अनुप्रयोगों में, उचित रूप से संरक्षित वैक्यूम स्विचगियर पर्याप्त रूप से कार्य करता है। महत्वपूर्ण शंट रिऐक्टर अनुप्रयोगों या अत्यधिक उच्च स्विचिंग आवृत्ति वाले बहुत छोटे ड्राई-टाइप ट्रांसफॉर्मरों (<100 kVA) को स्विच करते समय SF₆ का उपयोग उचित हो सकता है, जहाँ यहां तक कि शमन किए गए वैक्यूम ट्रांज़िएंट्स भी अस्वीकार्य तनाव उत्पन्न करते हैं।.
संपर्क घिसाव इंटरप्टर की सेवा अवधि के दौरान चॉपिंग धारा को कैसे प्रभावित करता है?
क्षरणग्रस्त संपर्क सतहों में सतही विशेषताओं में बदलाव के कारण वाष्प उत्सर्जन प्रभावित हो सकता है, जिससे चॉपिंग धारा थोड़ी अधिक हो सकती है। यह उन उपकरणों में दिखाई देने वाली ओवरवोल्टेज समस्याओं का आंशिक रूप से स्पष्टीकरण दे सकता है, जो वर्षों तक सफलतापूर्वक संचालित हुए थे, विशेषकर उच्च स्विचिंग आवृत्ति वाले अनुप्रयोगों में।.
करंट चॉपिंग और वर्चुअल करंट चॉपिंग में क्या अंतर है?
पारंपरिक धारा चॉपिंग निम्न धारा पर आर्क अस्थिरता के कारण एक फेज को प्रभावित करती है। वर्चुअल धारा चॉपिंग कैपेसिटिव कपलिंग के माध्यम से, जब प्रथम फेज का आर्क पुनः प्रज्वलित होता है, तो एक साथ कई फेजों में कृत्रिम उच्च-आवृत्ति धारा शून्य उत्पन्न करती है—यह उच्च लोड धाराओं पर भी हो सकता है और यह एक विशिष्ट घटना है जिसके लिए अतिरिक्त शमन उपाय आवश्यक हैं।.
