Каждый коммутационный аппарат в сети среднего напряжения зависит от наличия контактных поверхностей "металл-металл" для передачи тока нагрузки. Эти сопряжения, измеряемые в десятках микроом, когда они здоровы, определяют, будет ли ток протекать эффективно или будет выделяться разрушительное тепло. Испытание контактного сопротивления на микроомность позволяет определить состояние этих критических соединений с помощью специализированных приборов, способных определять значения сопротивления менее 100 мкОм.
В этом руководстве подробно описана процедура четырехпроводного измерения по Кельвину, определены базовые опорные значения для вакуумных выключателей и контакторов, а также представлена методология определения тенденций, которая позволяет преобразовать необработанные измерения в действенные решения по техническому обслуживанию. Методы применимы для вакуумные выключатели, Вакуумные контакторы, разъединители и болтовые соединения шин в распределительных и промышленных энергосистемах.
Микроомные испытания контактного сопротивления измеряют электрическое сопротивление в точках соединения в распределительных устройствах, чтобы выявить деградацию до возникновения неисправности. Этот прецизионный метод измерения обнаруживает изменения сопротивления на уровне микроом (µΩ), выявляя эрозию контактов, загрязнение или механическое смещение, которые не могут определить стандартные мультиметры.
В основе физики лежит закон Ома, применяемый при точном уровне тока. Когда ток течет через контактный переход, любое увеличение сопротивления приводит к локальному нагреву в соответствии с P = I²R. При номинальном токе 2000 А даже увеличение сопротивления на 20 мкОм приводит к выделению 80 Вт дополнительного тепла, сконцентрированного на этом соединении. В ходе полевых испытаний, проведенных в рамках более чем 200 программ технического обслуживания подстанций, значения сопротивления контактов, превышающие 150% от базового, постоянно коррелировали с видимым тепловым повреждением в течение 12-18 месяцев.
Почему важна микроомная точность
Разрешение стандартных цифровых мультиметров составляет всего 0,1 Ω - этого недостаточно для обнаружения деградации контактов на ранних стадиях. Специализированные микроомметры достигают разрешения 0,1 мкОм, что позволяет обнаружить увеличение сопротивления на 10% выше базовых значений. Такая чувствительность позволяет группам технического обслуживания отслеживать сопротивление с течением времени и прогнозировать необходимость замены контактов до возникновения отказов в работе.
Типичные значения сопротивления для нового оборудования:
| Компонент | Типичный диапазон |
|---|---|
| Главные контакты VCB (12-36 кВ) | 20-60 мкΩ |
| Контакты вакуумного контактора | 15-45 мкΩ |
| Болтовые соединения шин | 5-25 мкΩ |
Прогрессия отказа происходит в предсказуемой последовательности: на контактных поверхностях образуются оксидные пленки, сопротивление растет, под нагрузкой образуются локальные горячие точки, и в конце концов происходит контактная сварка или прогорание. Раннее обнаружение с помощью микроомного тестирования позволяет прервать этот каскад.
Надежное измерение сопротивления контактов требует приборов, разработанных специально для микроомных диапазонов. Цифровые низкоомные омметры (DLRO) подают управляемый постоянный ток, измеряя падение напряжения с микровольтовым разрешением.
Технические характеристики микроомметра
Мощность испытательного тока определяет точность измерений на силовых контактах. Минимальный постоянный ток 100 А достаточен для вакуумные контакторы, в то время как 200-300 А обеспечивают более стабильные показания на сильноточных соединениях VCB. При меньших токах может не произойти разрушения поверхностных оксидных пленок, что приведет к искусственно завышенным значениям сопротивления.
| Особенность | Полевой минимум | Рекомендуется (MV) |
|---|---|---|
| Максимальный испытательный ток | 100 A DC | 200-600 A DC |
| Разрешение | 1 µΩ | 0,1 мкΩ |
| Точность | ±0,5% | ±0,25% показаний |
| Хранение данных | 50 показаний | 500+ с программным обеспечением |
| Компенсация за лидерство | Руководство | Автоматический |
| Рабочий диапазон | 0-40°C | -10-50°C |
Контрольный список вспомогательного оборудования
Метод измерения по Кельвину (четырехпроводной) устраняет ошибки сопротивления выводов, которые в противном случае могут исказить показания микроомметров. Два токоведущих провода подают испытательный ток, а два отдельных провода для измерения напряжения измеряют точное падение напряжения только на поверхности контакта.
Безопасность и изоляция перед испытаниями
Настройка подключения
Расположите токоподводы (C1, C2) в крайних точках проверяемого пути тока. Поместите потенциальные выводы (P1, P2) внутри токовых соединений, непосредственно на контактный интерфейс измеряется. Такая схема обеспечивает измерение напряжения только на контактном сопротивлении, исключая сопротивление проводов и соединений.
Перед началом измерения убедитесь в надежном контакте датчика. Неплотные соединения создают дополнительное сопротивление, которое приводит к ложным высоким показаниям.
Расчет сопротивления производится следующим образом: Rконтакт = Vизмеренный / Iинъекция, где разрешение по напряжению должно достигать ±1 мкВ для достижения микроомной точности. Испытательные токи ниже 10% от номинального тока могут не обеспечить надлежащую посадку контактных поверхностей, в то время как токи, превышающие номинальные значения оборудования, могут привести к тепловому повреждению.
Выполнение измерений
Коррекция температуры
Сопротивление контактов изменяется примерно на 0,393% на °C для медных контактов. Нормализуйте все показания к эталонной температуре 20 °C для корректного сравнения трендов. Документируйте как исходное измерение, так и значение с поправкой на температуру.
[Экспертный взгляд: советы по полевым измерениям]
- Дайте микроомметру прогреться за 10 минут до начала критических измерений
- Очищайте наконечники зондов изопропиловым спиртом между точками тестирования, чтобы предотвратить перенос загрязнений
- На открытых распределительных устройствах защитите соединения от прямых солнечных лучей, чтобы минимизировать тепловые градиенты
- Документируйте фотографии соединений для каждой точки испытания, чтобы обеспечить повторяемость в течение всего периода технического обслуживания
Каждая контактная система требует эталонной базовой линии, фиксируемой при вводе в эксплуатацию или сразу после технического обслуживания. Без установленных базовых показателей отдельные измерения имеют ограниченную диагностическую ценность - показания 45 мкОм ничего не значат без контекста.
Протоколы заводских приемочных испытаний
Идеальным источником исходных данных является сертификат заводских приемочных испытаний (FAT) производителя. Запишите значения для всех трех фаз вместе с серийным номером, используемым испытательным током и температурой окружающей среды. Если данные FAT недоступны, первое полевое измерение после установки становится фактическим базовым показателем.
Отраслевые эталонные значения и пороговые значения
| Тип оборудования | Новое сопротивление | Тревога (расследование) | Действие (Удалить) |
|---|---|---|---|
| Главные контакты VCB (12-36 кВ) | 25-60 мкΩ | >1,5× исходный уровень | >2× исходный уровень |
| Вакуумный контактор (7,2-12 кВ) | 15-45 мкΩ | >1,5× исходный уровень | >2× исходный уровень |
| Лезвие разъединителя | 30-80 мкΩ | >2× исходный уровень | >3× исходный уровень |
| Болтовое соединение шины | 5-25 мкΩ | >1,5× исходный уровень | >2× исходный уровень |
Согласно IEC 62271-100, сопротивление контактов автоматического выключателя должно оставаться ниже пределов, установленных производителем, в течение всего срока службы оборудования [ПРОВЕРЬТЕ СТАНДАРТ: подтвердите ссылку на конкретный пункт для критериев приемки].
Требования к документации
Полные исходные данные включают в себя:
Одноточечные измерения имеют ограниченную диагностическую ценность. Для эффективной оценки состояния необходимо отслеживать сопротивление контактов во времени, соотнося изменения с коммутационными операциями, событиями по устранению неисправностей и воздействием окружающей среды.
Рекомендуемые интервалы между испытаниями
| Служебный долг | Интервал тестирования |
|---|---|
| Легкий (несколько операций в год) | 3-5 лет или плановый выход из строя |
| Умеренный (ежемесячные операции) | 1-2 года |
| Тяжелые (частое переключение) | 6–12 месяцев |
| После прерывания неисправности | Сразу же |
Построение кривой тренда
Постройте график зависимости сопротивления от суммарного количества операций или календарного времени. Нормализуйте все показания к эталонному значению 20°C. Рассчитайте наклон между последовательными измерениями и отметьте любой одноточечный скачок, превышающий 20% от предыдущего показания.
Анализ 15 000 записей измерений показывает, что контакты, у которых скорость роста сопротивления превышает 10 мкОм в год, требуют вмешательства в течение 3-5 лет. Скорость изменения имеет такое же значение, как и абсолютные величины - контакт с ежегодным увеличением на 5 мкОм может потребовать вмешательства раньше, чем контакт с общим увеличением на 15 мкОм за десять лет.
Интерпретация трендовых паттернов
Здоровый образ жизни: Медленное, линейное увеличение в течение срока службы. Все фазы отслеживаются одинаково. Значения остаются ниже 1,5× базового уровня.
Предупреждающий рисунок: Ускорение наклона между измерениями. Скачок одного показания более чем на 20%. Дисбаланс между фазами развивается за пределами разницы в 30%.
Критический паттерн: Превышение 2× базовой линии. Ошибочные показания, свидетельствующие о прерывистом контакте. Видимое термическое обесцвечивание во время проверки.
Матрица принятия решений
| Измеренное состояние | Необходимые действия |
|---|---|
| <1,5× исходный уровень, устойчивая тенденция | Продолжение планового мониторинга |
| 1,5-2× базовый уровень | Сократите интервал; запланируйте внутренний осмотр |
| >2× исходный уровень ИЛИ быстрое повышение | Извлеките из эксплуатации; проверьте/восстановите контакты |
| Превышает абсолютный предел OEM | Обязательная замена |
[Экспертный взгляд: лучшие практики в тренде]
- Отметьте на оси X количество операций, когда они доступны - износ сильнее коррелирует с продолжительностью переключения, чем календарное время
- Ведите отдельные графики трендов для каждого полюса; усреднение по фазам маскирует развитие асимметричной деградации
- После контактной очистки или реконструкции установите новый базовый уровень, а не продолжайте прежнюю тенденцию
- Экспорт данных о тенденциях в системы управления активами для автоматического оповещения о пороговых значениях
Ошибки при тестировании приводят к систематическому смещению, которое искажает установление базовых показателей и анализ тенденций. Распознавание распространенных ошибок позволяет предотвратить ложные срабатывания, вызывающие ненужное обслуживание, и ложные отрицательные результаты, не позволяющие заметить реальные ухудшения.
| Ошибка | Последствия | Профилактика |
|---|---|---|
| Недостаточный испытательный ток | Поверхностные пленки не проникают; ложное высокое показание | Используйте контакторы ≥100 A, VCB ≥200 A |
| Плохой контакт датчика | Сопротивление провода/соединения добавляется к показаниям | Очистите поверхности; используйте подпружиненные зажимы Kelvin |
| Параллельные пути присутствуют | Ток обходит контрольную точку; ложное низкое показание | Откройте все вторичные обмотки КТ, снимите заземление байпаса |
| Температура игнорируется | Летнее/зимнее чтение несравнимо | Запишите температуру; примените поправочный коэффициент |
| Только одно измерение | Отсутствие проверки воспроизводимости | Минимум 2-3 показания на каждую контрольную точку |
| Неправильные точки измерения | Включает сопротивление за пределами контактного интерфейса | Расположите P1/P2 непосредственно рядом с контактными поверхностями |
| Грязные контактные поверхности | Загрязнение завышает показания | Очистка с помощью разрешенного растворителя, если позволяет место |
Если результаты измерений превышают ожидаемые значения, проверьте целостность испытательной установки, прежде чем делать вывод о деградации контактов. Убедитесь, что ток инжекции соответствует минимальным требованиям, а вклад сопротивления соединения остается ниже 5 мкОм. Повторите измерения при нескольких уровнях тока (100 A, 150 A, 200 A) - нелинейные зависимости тока от сопротивления указывают на наличие оксидной пленки или недостаточного контактного давления, а не на фундаментальный износ контактов.
Для контактные узлы вакуумных выключателей При повышенном сопротивлении очистка и механическая регулировка часто восстанавливают приемлемые значения, не требуя полной замены.
Испытание контактного сопротивления дает критическое представление о состоянии токопровода, но не позволяет оценить все режимы отказа. Комплексные программы технического обслуживания, основанные на оценке состояния, сочетают в себе несколько методов диагностики.
Дополнительные методы испытаний
Анализ времени: Измеряет скорость и синхронизацию рабочего механизма. Медленная работа или отклонение фазовой синхронизации указывает на механические проблемы, которые усугубляют ухудшение контакта.
Сопротивление изоляции / коэффициент мощности: Оценка состояния диэлектрической системы. Хорошее контактное сопротивление в сочетании с ухудшенными показателями изоляции указывает на проблемы вне токопровода - межфазные барьеры, опорные изоляторы или вакуумная целостность.

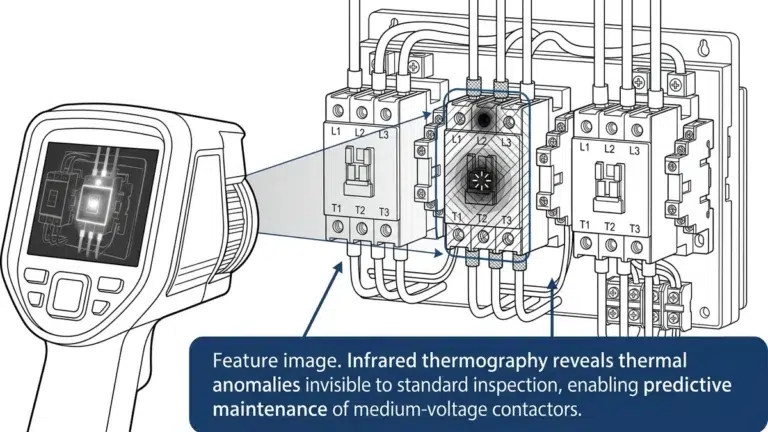

Термография (включена): Подтверждает наличие горячих точек при реальном токе нагрузки. Непосредственно коррелирует с результатами измерений сопротивления контактов и выявляет проблемы, возникающие только во время работы.
Испытание на целостность вакуума: Требуется для оценки способности VCB к прерыванию. Сопротивление контактов само по себе не может определить потерю вакуума; магнетронные или высоковольтные испытания на стойкость обеспечивают окончательную проверку вакуума.
Ни одно испытание не дает полной оценки состояния. Сопротивление контактов показывает состояние токопровода, синхронизация выявляет механическое состояние, испытания изоляции оценивают состояние диэлектрика, а вакуумные испытания подтверждают способность к прерыванию. Интеграция всех параметров позволяет принимать обоснованные решения по техническому обслуживанию.
Техническая брошюра CIGRE 510 содержит исчерпывающие указания по методам оценки состояния высоковольтных выключателей, включая рекомендуемые комбинации испытаний и интерпретационные рамки [VERIFY: подтвердить доступность документа, на который дана ссылка].
Компания XBRELE производит вакуумные выключатели и вакуумные контакторы, разработанные для обеспечения стабильной работы контактов в течение длительного срока службы. Каждое устройство поставляется с данными заводских приемочных испытаний, включая проверку микроомного сопротивления контактов на всех полюсах, что обеспечивает базовую документацию, необходимую для эффективных программ мониторинга.
Пакеты технической документации поддерживают планирование технического обслуживания с рекомендуемыми интервалами испытаний в зависимости от рабочего цикла. Когда деградация контактов достигает пороговых значений, для программ восстановления доступны запасные прерыватели и контактные узлы, продлевающие срок службы оборудования без полной замены выключателя.
Инженерная поддержка включает разработку спецификаций для новых установок и консультации по оценке состояния существующего парка распределительных устройств.
Запросите сертификаты заводских испытаний, обсудите спецификации VCB или найдите запасные контактные узлы.свяжитесь с технической группой XBRELE.
Какой испытательный ток следует использовать для проверки сопротивления контактов на распределительных устройствах среднего напряжения?
Применяйте постоянный ток не менее 100 А для вакуумных контакторов и 200 А или выше для вакуумных выключателей с номинальным током свыше 1250 А. Более высокие токи эффективнее проникают в поверхностные оксидные пленки, обеспечивая стабильные показания, отражающие истинное состояние контакта, а не влияние поверхностного загрязнения.
Как часто следует проводить измерения контактного сопротивления автоматических выключателей?
Проводите испытания каждые 3-5 лет для оборудования с минимальной нагрузкой, ежегодно для оборудования с умеренной нагрузкой и каждые 6-12 месяцев для оборудования с частой нагрузкой, такого как конденсаторная батарея или пуск двигателя. Всегда проводите испытания сразу после любого прерывания неисправности, независимо от запланированных интервалов.
Какое значение сопротивления контактов указывает на развивающуюся проблему?
Проведите расследование, если измеренное сопротивление превышает установленное базовое значение в 1,5 раза. Планируйте демонтаж и восстановление, если показания превышают базовое значение в 2 раза или превышают абсолютный предел, установленный производителем, в зависимости от того, что произойдет раньше.
Почему сопротивление контактов в вакуумных прерывателях увеличивается со временем?
Эрозия контактов при прерывании дуги уменьшает эффективную площадь контакта, оксидные пленки образуются на открытых медно-хромовых поверхностях между операциями, а механический износ постепенно уменьшает контактное давление - все эти механизмы постепенно увеличивают сопротивление интерфейса.
Можно ли с помощью испытания контактного сопротивления обнаружить потерю вакуума в прерывателе VCB?
Не надежно. Контактное сопротивление измеряет только состояние пути тока. Сильная потеря вакуума может в конечном итоге привести к окислению поверхности контактов, что повышает показания, но это косвенный показатель, появляющийся на поздней стадии процесса деградации. Специальное магнетронное или высоковольтное испытание на стойкость обеспечивает точную оценку целостности вакуума.
Что вызывает разброс измерений между последовательными показаниями на одном и том же контакте?
Качество контакта зонда, изменения температуры и время стабилизации прибора обычно вызывают разброс показаний. Поддерживайте постоянное давление на зонд 2-4 Н, дайте 3-5 секунд на стабилизацию тока и регистрируйте температуру окружающей среды. Отклонения, превышающие ±5% после контроля этих факторов, свидетельствуют о нестабильности контакта, требующей исследования.
Нужно ли восстанавливать исходные показатели после поддержания контакта?
Да. После очистки, восстановления или замены контактов необходимо провести новые базовые измерения, а не продолжать предыдущую кривую тренда. Документируйте действия по обслуживанию в протоколах испытаний, чтобы объяснить разрыв в исторических данных.
