В системах распределения электроэнергии среднего напряжения (СН) защитные реле служат важнейшей первой линией защиты от электрических замыканий, повреждения оборудования и опасности для персонала. Понимание того, как эти реле блокируются и взаимодействуют с помощью логических карт срабатывания, имеет фундаментальное значение для проектирования, ввода в эксплуатацию и поддержания надежности энергосистем.
За 18 лет работы по вводу в эксплуатацию распределительных устройств среднего напряжения на нефтехимических заводах, в центрах обработки данных и на коммунальных подстанциях я на собственном опыте убедился, что плохо согласованные схемы реле могут привести к катастрофическим отказам. И наоборот, правильно разработанные карты логики отключения позволили сэкономить миллионы долларов на оборудовании и, что еще важнее, предотвратить травмы.
В этой статье подробно рассматриваются наиболее распространенные функции защитных реле - устройства ANSI под номерами 50, 51, 50N, 51N, 27, 59 и 86 - и объясняется, как они взаимодействуют в архитектуре панелей MV. Независимо от того, являетесь ли вы инженером по защите, проектирующим новые системы, или техником, устраняющим неисправности в существующих установках, это руководство послужит вам практическим справочником для понимания координации логики срабатывания реле.

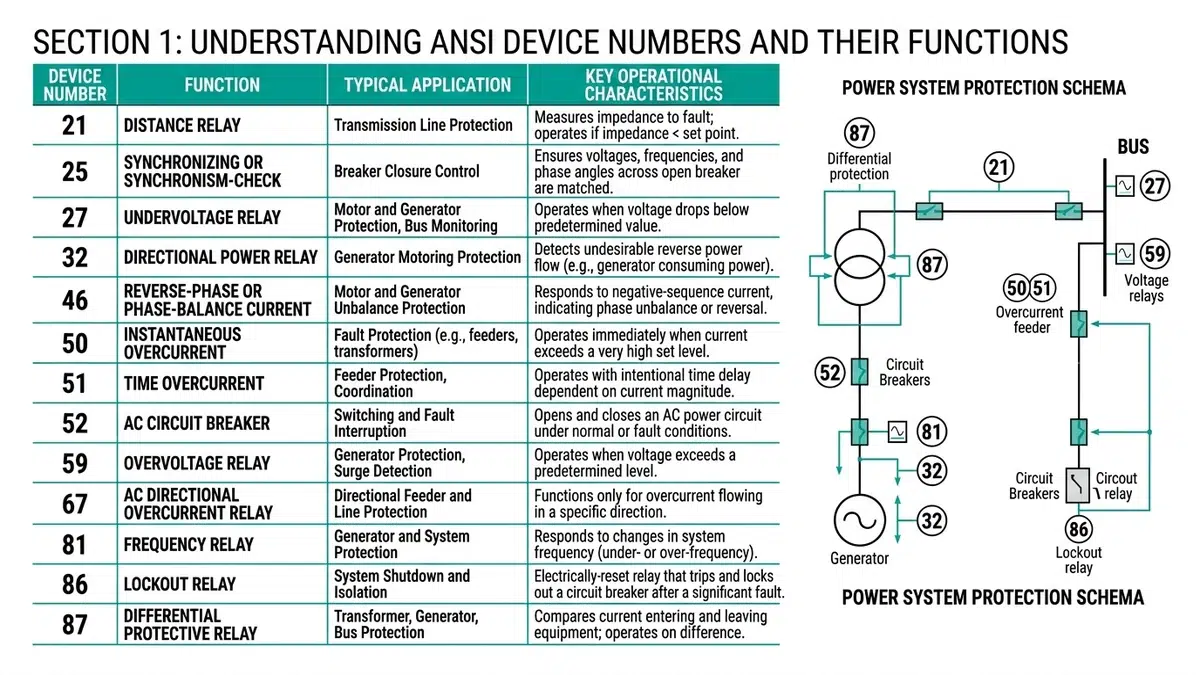

Прежде чем перейти к рассмотрению схем блокировки, необходимо получить четкое представление о функциях каждого реле. Стандарт ANSI/IEEE C37.2 определяет номера устройств, которые стали универсальным языком проектирования защиты.
Устройство 50 (мгновенная перегрузка по току) срабатывает без преднамеренной временной задержки, когда ток превышает заданный порог. Типичные настройки срабатывания составляют от 6 до 10 раз больше тока полной нагрузки для защиты трансформаторов и от 1,5 до 2 раз для двигателей. Элемент мгновенного действия обеспечивает высокоскоростное устранение неисправностей при замыканиях вблизи, где вероятность повреждения наиболее высока.
Устройство 51 (перегрузка по времени) вводит инверсную характеристику время-ток, позволяя устройствам нижестоящего уровня устранять неисправности до срабатывания реле вышестоящего уровня. Эта координация достигается с помощью стандартизированных кривых (IEC чрезвычайно инверсная, очень инверсная, стандартная инверсная или IEEE умеренно инверсная, очень инверсная, чрезвычайно инверсная).
Устройство 50N (мгновенная перегрузка по току заземления) Обнаруживает замыкания на землю путем измерения остаточного тока. В системах со сплошным заземлением настройки наводки обычно находятся в диапазоне 10-20% от номинала фазного ТТ. В системах с резистивным заземлением настройки должны быть согласованы с максимальным пропускным током резистора заземления нейтрали.
Устройство 51N (заземление при перегрузке по времени) Обеспечивает координированную по времени защиту от замыканий на землю, что очень важно в системах, где требуется селективная координация между несколькими устройствами защиты от замыканий на землю.
Устройство 27 (пониженное напряжение) защищает от просадок напряжения и пропадания питания, обычно устанавливается в диапазоне 80-90% от номинального напряжения с временной задержкой 1-10 секунд в зависимости от применения. Эта функция важна для защиты двигателя и предотвращения автоматического перезапуска при ухудшении условий.
Устройство 59 (перенапряжение) защищает от длительного перенапряжения, которое может повредить изоляцию и подключенное оборудование. Обычно настройки находятся в диапазоне 110-120% от номинального напряжения.
Устройство 86 (реле блокировки) это устройство с электрическим приводом и ручным сбросом, которое удерживает автоматические выключатели в отключенном положении до тех пор, пока оператор вручную не подтвердит состояние неисправности. Эта функция является основополагающей для обеспечения расследования неисправностей перед повторным включением.

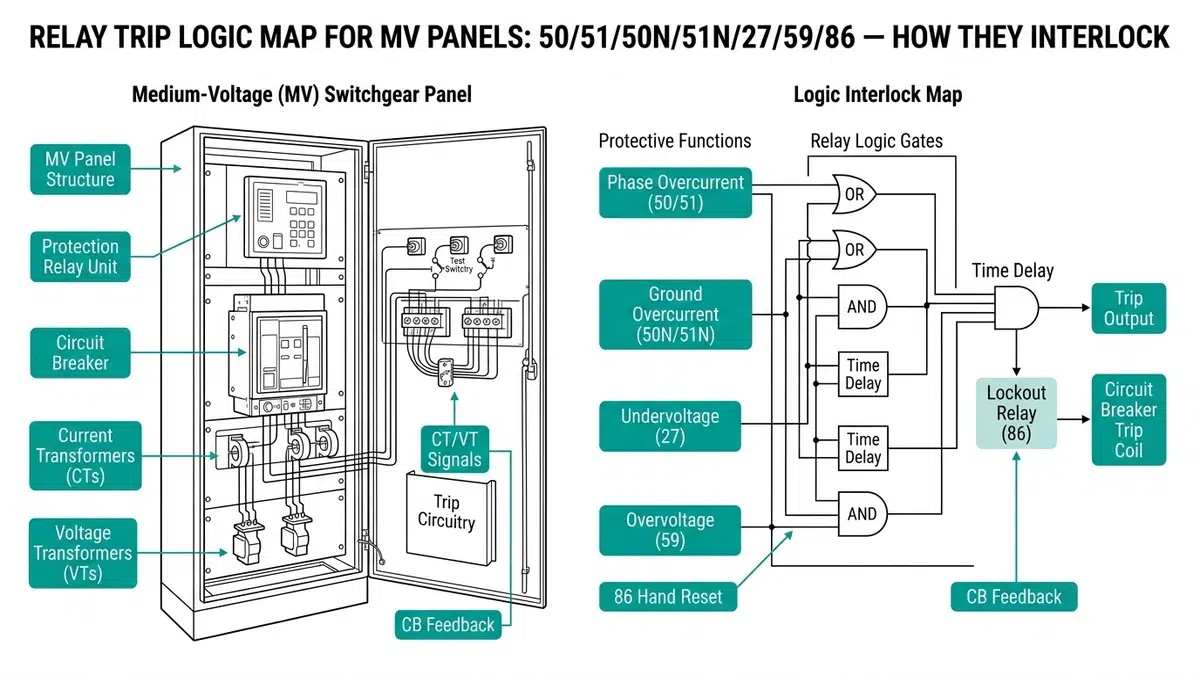

Карта логики отключения определяет, как выходы защитных реле подключаются к катушкам отключения автоматических выключателей, реле блокировки и вспомогательным системам. В современных панелях MV используются три основные архитектуры отключения:
В простых случаях отдельные контакты реле отключения подключаются непосредственно к катушке отключения автоматического выключателя. Несмотря на экономичность, такой подход лишен преимуществ консолидированной индикации неисправностей и требует отдельных вспомогательных контактов для каждого реле для блокировки автоматического повторного включения.
В более сложных схемах все выходы защитных реле направляются через 86 реле блокировки. Такая конфигурация имеет ряд преимуществ:
Современные цифровые реле реализуют логику отключения внутри с помощью программируемых логических вентилей. Выходные контакты реле могут быть сконфигурированы для представления отдельных элементов защиты или комбинированных функций отключения.

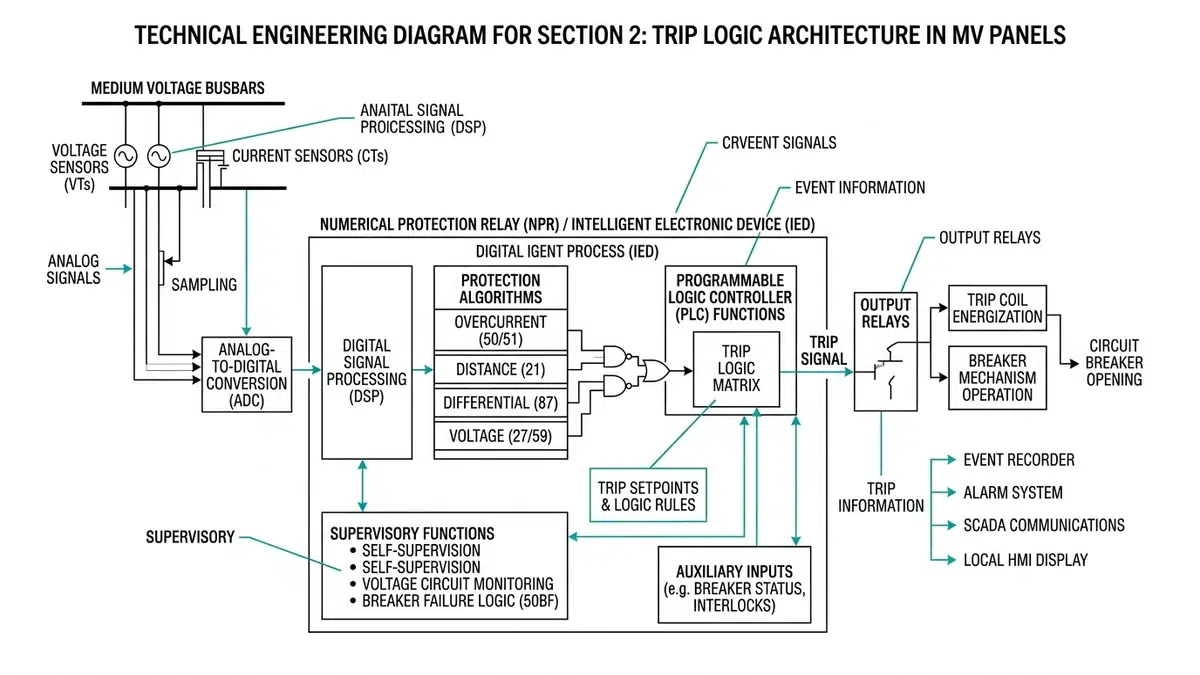

[Рисунок 1: Блок-схема логики отключения, показывающая взаимосвязь между элементами 50/51, 50N/51N, 27, 59, подающими питание на 86 реле блокировки с параллельными путями к катушке отключения выключателя, индикации состояния и интерфейсам SCADA/DCS].

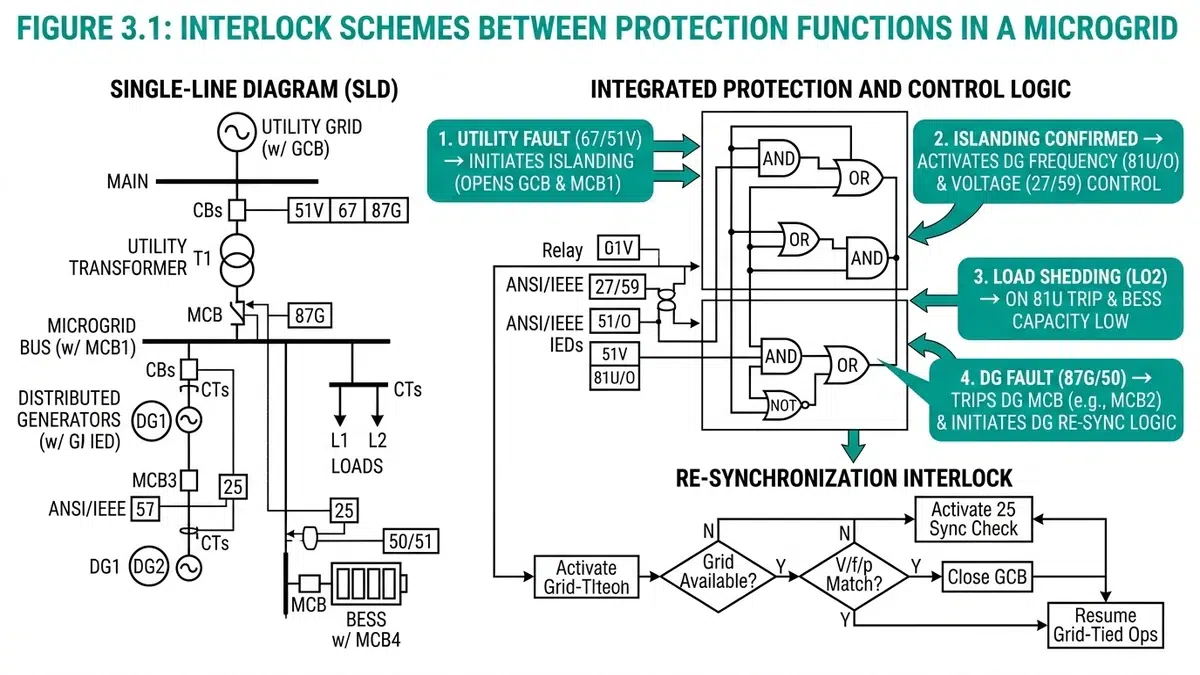

Взаимодействие между защитными функциями осуществляется в соответствии с установленными принципами, обеспечивающими как надежность (срабатывание при необходимости), так и безопасность (отсутствие ложных срабатываний).
Функции 50/51 и 50N/51N должны быть согласованы по времени и величине. Рассмотрим типичную конфигурацию:
Для фидера 2000A MV с ТТ 2000:5:
- 51 пикап: 1,2 × FLA = 2400A (вторичная обмотка 6A)
- 51 циферблат времени: 0,5 по очень обратной кривой
- 50 пикапов: 8 × FLA = 16 000A (вторичный 40A)
- Наводка 51N: 0,5 А вторичной обмотки (200 А первичной обмотки, номинал ТТ 10%)
- Циферблат времени 51N: 0,3 на очень инверсной кривой
- Наводка 50N: вторичная обмотка 2A (первичная обмотка 800A)
Элементы замыкания на землю устанавливаются более чувствительно, поскольку замыкания на землю обычно имеют меньшую магнитуду, чем фазовые замыкания, но при этом они одинаково опасны.
Защита от пониженного напряжения (27) и перенапряжения (59) часто блокируется с функциями защиты от перегрузки по току для повышения безопасности схемы:
Перегрузка по току с ограничением напряжения (51 В) уменьшает порог срабатывания при снижении напряжения, повышая чувствительность к удаленным неисправностям, когда снижение напряжения значительно, а увеличение тока незначительно.
Перегрузка по току с контролем напряжения Включает элемент защиты от сверхтока только при падении напряжения ниже порогового значения, обеспечивая резервную защиту для генераторов.
Устройство 86 получает входные сигналы от всех функций защиты и обеспечивает выходные сигналы:
- Первичная катушка отключения (путь 52a)
- Резервная катушка отключения (при наличии)
- Блокирующий контакт замыкания цепи (52Y)
- Сигнал тревоги SCADA/DCS
- Местное оповещение
[Рисунок 2: Подробная схема подключения реле блокировки 86, показывающая несколько входных контактов (50, 51, 50N, 51N, 27, 59), выходные контакты для катушки отключения, блокировки замыкания и цепей индикации, с механизмом флажка цели].
Для достижения селективной координации требуется систематический анализ характеристик время-ток в системе защиты.
Минимальный интервал времени координации (CTI) между устройствами восходящего и нисходящего потоков должен учитывать:
- Время отключения выключателя (обычно 3-5 циклов для выключателей MV)
- Передвижение реле (2-4 цикла для электромеханических, незначительное для цифровых)
- Запас прочности (5-10 циклов)
Промышленная практика устанавливает CTI в 0,2-0,4 секунды между последовательными устройствами. Формула выглядит следующим образом:
CTI = время прерывателя + перерегулирование реле + запас прочности
Для современных цифровых реле и вакуумных выключателей:
CTI = 0,08 с + 0,00 с + 0,12 с = 0,20 с минимум
Функция 50 создает проблемы с координацией, поскольку она работает без преднамеренной временной задержки. Избирательность обеспечивается двумя подходами:
Селективная блокировка зон (ZSI): Реле нисходящего потока посылают блокирующие сигналы устройствам восходящего потока при обнаружении неисправностей в своей зоне. Восходящее реле задерживает работу на короткий промежуток времени (обычно 50-100 мс), если оно не получает блокирующего сигнала, что указывает на неисправность шины.
Мгновенная координация пикапа: Установите элемент upstream 50 выше максимального пропускного тока устройства downstream, чтобы только неисправности downstream вызывали срабатывание upstream 50.
Фидер 13,8 кВ производственного предприятия питает трансформатор мощностью 3000 кВА. Схема защиты включает в себя:
Первичная защита:
- 51: Пикап 125A, очень инверсный, TD 3.0
- 50: Пикап 4000A (2× пусковой трансформатор)
- 51N: Пикап 15A, очень инверсный, TD 2.0
- 50N: Подборка 200A
Взаимосвязь:
Все элементы срабатывают через 86T (блокировка трансформатора), который отключает фидерный выключатель 13,8 кВ и блокирует вторичную сеть 480 В. Элемент 27 (установленный на 85%, задержка 2,0 с) самостоятельно отключает вторичную сеть 480 В для предотвращения остановки двигателя при просадках напряжения.
Выключатель на шинах 34,5 кВ защищает от замыканий на шинах и обеспечивает резервную защиту:
Внедрение селективной блокировки зон:
- Реле фидера посылают сигналы блокировки ZSI на реле обвязки шины
- Автобусный галстук 51: Пикап 2000A, очень инверсионный, TD 5.0
- Привязка к шине 50: Подхват 8000A, задержка 100 мс без блока ZSI
- Привязка к шине 50N: Подхват 400A, задержка 100 мс без блока ZSI
При возникновении неисправности фидера реле фидера посылает блокирующий сигнал во время работы, чтобы устранить неисправность. Если сигнал блокировки отсутствует (неисправность шины), то шинная обвязка срабатывает мгновенно.

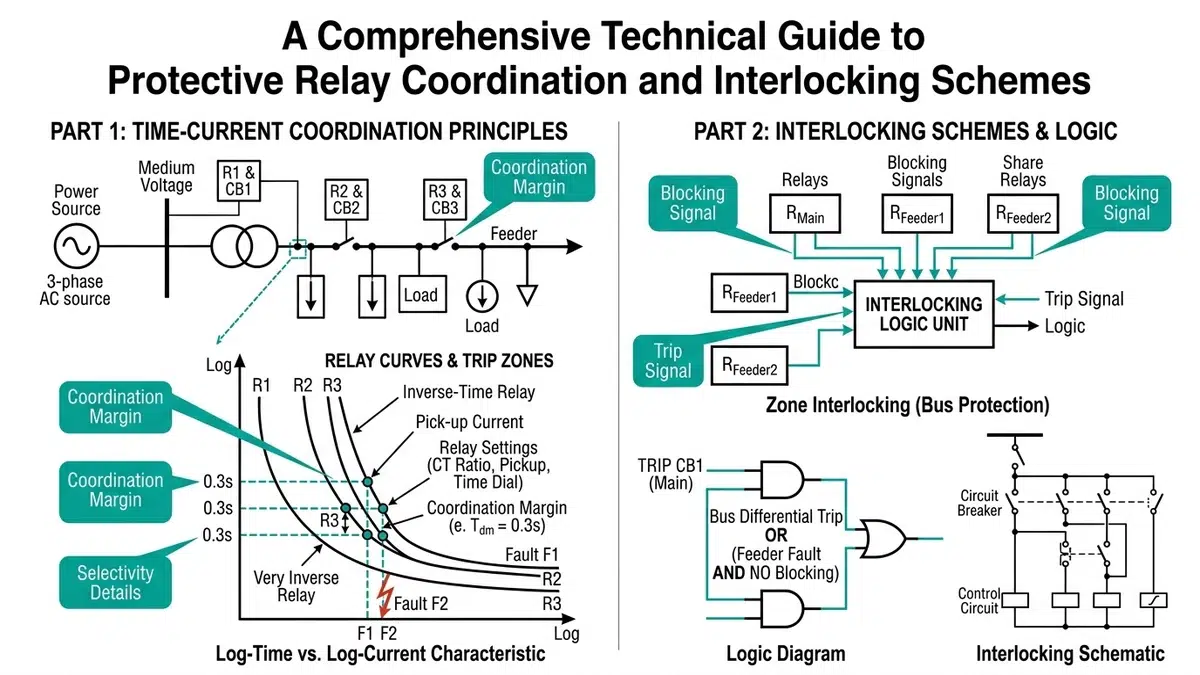

[Рисунок 3: Схема селективной блокировки зон, показывающая пути связи между реле фидера и реле шины, с временными диаграммами, иллюстрирующими скоординированную работу при неисправностях фидера и шины].
Правильный ввод в эксплуатацию подтверждает, что логическая карта отключения работает так, как задумано.
По опыту работы на местах, наиболее часто встречающиеся проблемы включают:
[Рисунок 4: Установка для тестирования логики отключения, показывающая подключения оборудования для тестирования вторичного впрыска к реле, входы имитируемого блокирующего сигнала и подключения осциллографа для проверки синхронизации]
Современные схемы защиты используют возможности числовых реле для расширения функциональности.
Современные реле позволяют создавать собственные логические уравнения:
TRIP = (50 ИЛИ 51 ИЛИ 50N ИЛИ 51N ИЛИ 27 ИЛИ 59) И НЕ ЯВЛЯЕТСЯ БЛОКОМ
Где BLOCK может быть входом режима обслуживания или внешним разрешением.
Передача сообщений IEC 61850 GOOSE обеспечивает высокоскоростную блокировку без жестких проводных соединений. Типичные приложения включают:
Числовые реле фиксируют осциллограммы и записи событий, необходимые для анализа после аварии. Эти данные подтверждают работу логики отключения и выявляют любые нарушения координации.
Релейные системы требуют постоянного обслуживания для обеспечения надежности в течение всего срока службы.
Основано на стандарте NFPA 70B и отраслевой практике:
Ведите точный учет, включая:
- Оригинальные настройки реле и исследование координации
- Электрические схемы в соответствии с проектом
- Результаты испытаний и данные о тенденциях
- История ревизий встроенного программного обеспечения для числовых реле
- Анализ записей событий для любых операций
Функции 50 (мгновенная) и 51 (временная перегрузка по току) выполняют взаимодополняющие функции. Элемент 51 обеспечивает скоординированную защиту с задержкой времени, которая позволяет нижестоящим устройствам устранять неисправности первыми, сохраняя селективность. Элемент 50 обеспечивает высокоскоростную защиту при серьезных повреждениях вблизи места установки реле, где вероятность повреждения наиболее высока, а координация с нижестоящими устройствами невозможна или не нужна. Вместе они обеспечивают полное покрытие: селективную работу при удаленных повреждениях и быструю работу при близких повреждениях.
Используйте 86 реле блокировки, если имеет место любое из этих условий: (1) несколько устройств защиты защищают одно и то же оборудование, и требуется консолидированная индикация неисправности; (2) автоматическое повторное включение должно быть заблокировано до завершения расследования неисправности; (3) схема защиты требует четкого интерфейса оператора для подтверждения неисправности; или (4) нормативные требования требуют наличия функции ручного сброса. Прямое отключение подходит для простых, некритичных приложений, где автоматическое повторное включение приемлемо, а стоимость установки является первоочередной задачей.
Соответствующий CTI зависит от используемых технологий реле и прерывателей. Для современных цифровых реле с вакуумными выключателями обычно достаточно 0,20-0,25 секунды. При использовании электромеханических реле следует использовать 0,30-0,40 секунды для учета перегрузки реле. Для исследований координации серии, включающей обе технологии, используйте большее значение. Всегда проверяйте адекватность CTI при различных уровнях тока, особенно при максимальном токе повреждения, где кривые могут сходиться.
Нет. ZSI улучшает координацию времени, но не заменяет ее. Схема должна сохранять селективность даже при сбое связи ZSI. Рассматривайте ZSI как средство повышения производительности, позволяющее ускорить работу реле при повреждениях на шинах, сохраняя при этом возможность резервной защиты. Всегда проектируйте базовую схему координации так, чтобы она правильно функционировала без ZSI, а затем добавляйте ZSI для повышения производительности в конкретных местах повреждения.
В системах с резистивным заземлением максимальный ток замыкания на землю ограничивается резистором заземления нейтрали (NGR). Чтобы обеспечить чувствительность к высокоомным замыканиям, сохраняя при этом безопасность при несбалансированной нагрузке, установите наводку 51N на 10-25% от номинального тока NGR. Наводка 50N должна быть установлена на 50-80% от максимального тока замыкания на землю. Временная координация менее критична, чем в системах с твердым заземлением, поскольку все замыкания на землю вызывают одинаковые значения тока независимо от места, но селективная координация 51N все равно необходима, если несколько устройств подключены последовательно.
К распространенным причинам относятся: (1) слишком короткая временная задержка, не позволяющая преодолеть нормальные переходные процессы напряжения при запуске двигателя или переключении нагрузки; (2) слишком высокие настройки наводки относительно нормальных колебаний напряжения; (3) неадекватные расчеты нагрузки ТН, приводящие к ошибкам измерения напряжения; (4) отсутствие координации с вышестоящими регуляторами напряжения или устройствами РПН; (5) неправильная вторичная проводка ТН, приводящая к падению напряжения. Типичные решения включают в себя временные задержки 2-5 секунд и установки подхвата на номинальное напряжение 80-85%, хотя для конкретных применений могут потребоваться другие значения.
Числовые реле могут реализовывать функции логической блокировки внутри, поддерживая запертое состояние отключения, которое требует ручного сброса через интерфейс управления реле или интерфейс связи. Однако внешние устройства 86 остаются предпочтительными для критически важных применений, поскольку они обеспечивают: (1) жесткую, отказоустойчивую блокировку цепи замыкания выключателя, (2) видимые целевые флаги, не требующие опроса реле, (3) окончательный ручной сброс, требующий подтверждения оператора, и (4) независимость от наличия источника питания реле. На многих объектах используются оба варианта: внутренняя логическая блокировка для защиты первой линии и внешние устройства 86 для резервирования и соблюдения нормативных требований.
Эффективное проектирование логики релейного отключения в панелях MV требует систематической интеграции нескольких функций защиты в согласованную схему. Основополагающие принципы включают в себя:
Инвестиции в правильно спроектированную и введенную в эксплуатацию логику релейного отключения приносят дивиденды в виде улучшения защиты оборудования, сокращения времени простоя и повышения безопасности персонала. Поскольку технология защиты продолжает развиваться за счет цифровых коммуникаций и передовой аналитики, эти фундаментальные принципы координации и блокировки остаются важными для надежной работы энергосистемы.
Для получения дополнительных технических ресурсов по защитному реле Комитет по реле и управлению энергосистемами IEEE (PSRCC) поддерживает всесторонние стандарты и учебные пособия на сайте IEEE PES PSRCC.
