Sweep Frequency Response Analysis обнаруживает механические деформации внутри силовых трансформаторов, измеряя реакцию обмоток на тысячах частот. При изменении геометрии обмотки - в результате короткого замыкания, повреждения при транспортировке или прогрессирующего старения - частотная характеристика изменяется измеримым образом. Этот метод диагностики позволяет выявить неисправности, которые не замечают обычные электрические испытания: осевое смещение, радиальный изгиб, перемещение сердечника и деградацию соединений.

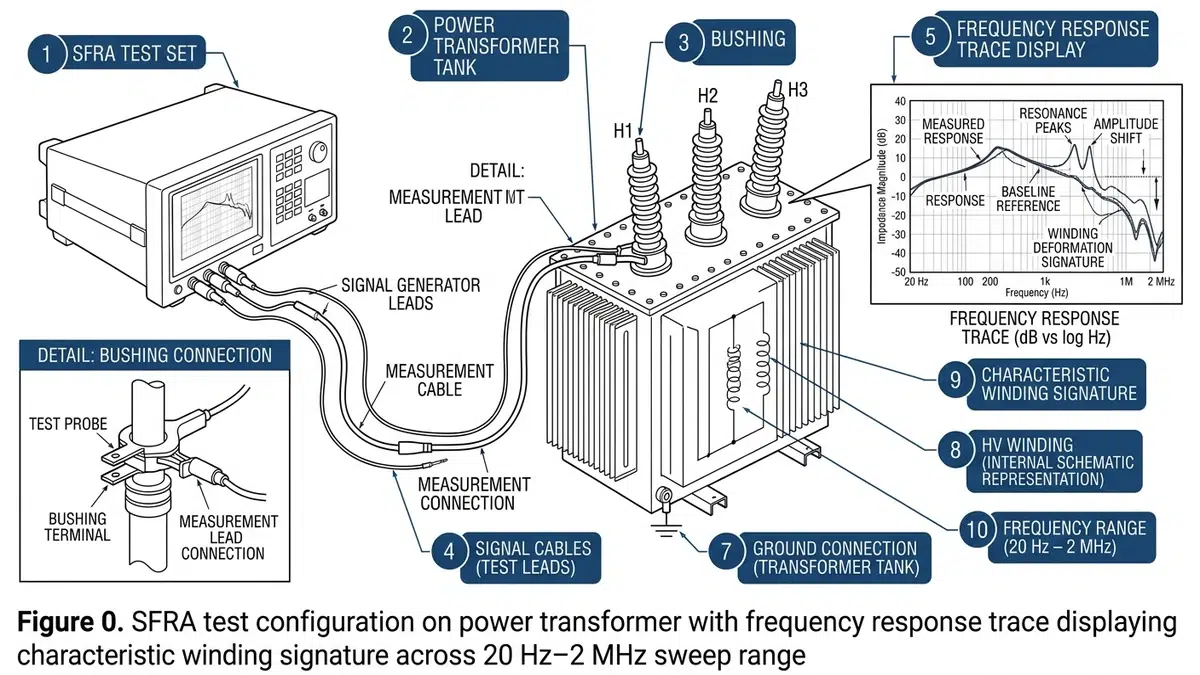

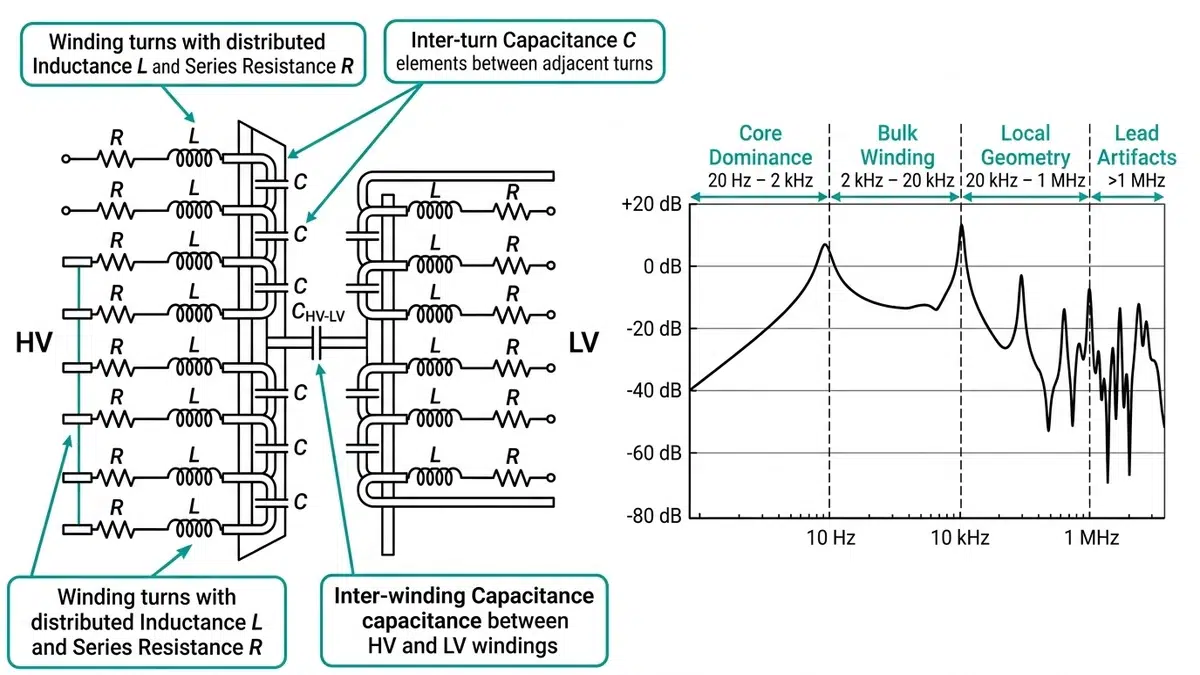

SFRA рассматривает обмотки трансформатора как сложные RLC-сети. Каждый виток вносит распределенную индуктивность. Каждый слой изоляции добавляет емкость. Сердечник, зажимные конструкции и расположение выводов влияют на распространение сигналов через эту электрическую сеть.
Во время тестирования приборы подают низковольтный синусоидальный сигнал (обычно 1-10 В) и выполняют развертку в диапазоне от 20 Гц до 2 МГц. В каждой точке частоты система измеряет отношение выходного напряжения к входному в децибелах, создавая уникальный “отпечаток пальца”. Современные приборы достигают разрешения 10 точек на декаду или более тонкого, с типичным диапазоном амплитуд от 0 дБ до -80 дБ в зависимости от конфигурации обмотки.
Физика делится на отдельные диагностические области:
Согласно стандарту IEC 60076-18 (Силовые трансформаторы - измерение частотных характеристик), уровень испытательного напряжения не должен превышать 10 В среднеквадратичного значения, чтобы не повлиять на магнитное состояние трансформатора. Изменения механической геометрии на 1-2 мм в положении обмотки могут привести к измеримому сдвигу частоты.

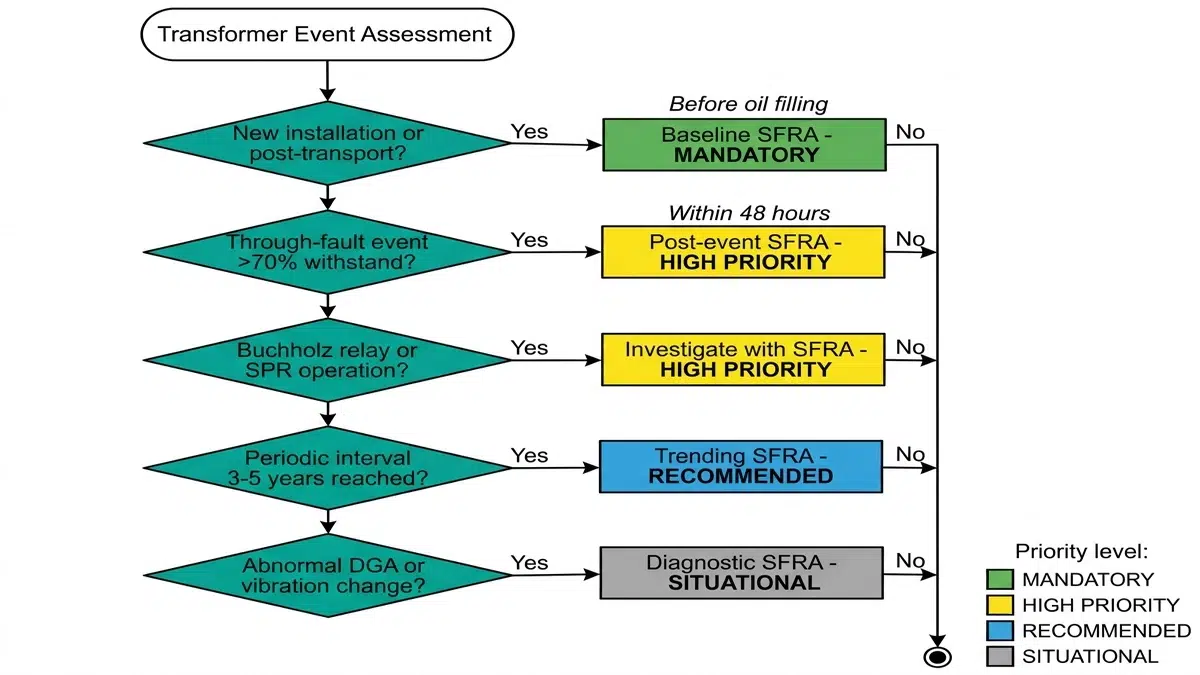

Опыт диагностики более 200 трансформаторов выявил четкие закономерности, когда SFRA приносит максимальную пользу. Этот метод особенно эффективен после событий, вызывающих механическое напряжение, но сначала необходимо провести базовые измерения.
| Сценарий | Сроки | Цель |
|---|---|---|
| Заводская приемка | Перед отправкой | Установите базовые показатели производителя |
| Посттранспортировка | Перед заливкой масла | Обнаружение повреждений при транспортировке |
| Ввод в эксплуатацию | Перед подачей напряжения | Убедитесь в целостности установки |
| Событие после аварии | В течение 48 часов | Оценка ущерба от сквозного разрушения |
| Периодическая оценка | Каждые 3-5 лет | Тенденция механического состояния |
Токи сквозного замыкания создают электромагнитные силы, пропорциональные квадрату тока. Замыкание на 8 кА создает в четыре раза больше механических напряжений, чем замыкание на 4 кА. IEEE C57.149 рекомендует проводить оценку SFRA после любого сквозного замыкания, превышающего 70% номинального выдерживаемого тока короткого замыкания.
К другим причинам, требующим немедленной проверки, относятся срабатывание реле Бухгольца, внезапное срабатывание реле давления, необъяснимое увеличение количества газа DGA (особенно ацетилена), изменение уровня шума в обмотке, а также сейсмические явления на месте установки.
Для трансформаторы распределения электроэнергии При вводе в эксплуатацию критически важного объекта базовый уровень SFRA является эталоном, необходимым для всех последующих сравнений. Без этой базовой линии интерпретация основывается на сравнении фаз - менее чувствительном подходе.
[Экспертный взгляд: особенности развертывания в полевых условиях]
- Температура влияет на низкочастотный отклик; по возможности проводите испытания при аналогичных условиях окружающей среды в качестве базового уровня
- Остаточная намагниченность от недавних испытаний сопротивления постоянному току может смещать низкочастотные трассы - размагнитите их перед SFRA, если это целесообразно
- Точное положение устройства РПН; при разных положениях получаются разные действительные подписи
- Горнодобывающие и промышленные подстанции с частыми запусками двигателей испытывают кумулятивный стресс от сквозных неисправностей - ежегодная оценка тенденций SFRA оказывается полезной

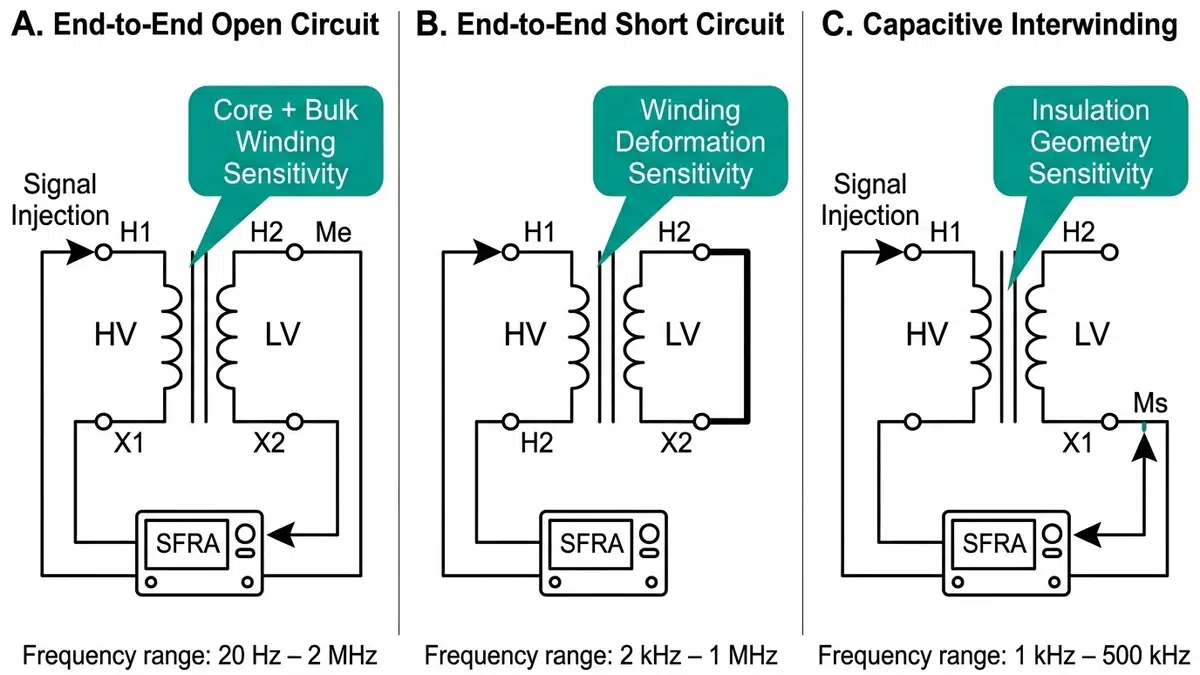

Три основные конфигурации измерений обеспечивают всестороннюю оценку трансформатора. В каждой из них особое внимание уделяется различным частотным областям и чувствительности к повреждениям.
\n
Сигнал подается на один вывод, измеряется на противоположном выводе той же обмотки, все остальные выводы плавающие. Такая конфигурация позволяет получить полный отклик обмотки и выявить объемные изменения геометрии. Наиболее чувствителен к проблемам, связанным с сердечником, на низких частотах.
\n
Те же точки впрыска и измерения, но с закороченными вторичными обмотками. Короткое замыкание устраняет влияние индуктивности сердечника, повышая чувствительность к изменениям последовательной индуктивности обмотки. Особенно эффективен для обнаружения осевого смещения обмотки.
\n
Сигнал подается на обмотку ВН, измеряется на обмотке НН при плавающих клеммах. Эта конфигурация подчеркивает межобмоточную емкость и обнаруживает изменения в геометрии изоляции между обмотками.
| Конфигурация | Первичная чувствительность | Частотная область |
|---|---|---|
| Открытость из конца в конец | Дефекты сердцевины, объемное движение | 20 Гц - 20 кГц |
| Короткие от конца до конца | Деформация обмотки | 2 кГц - 200 кГц |
| Емкостная перемотка | Геометрия изоляции | 10 кГц - 1 МГц |
Качество соединения имеет решающее значение для точности измерений на высоких частотах. Используйте специальные тестовые провода SFRA - стандартные провода мультиметра создают недопустимый импеданс на частотах выше 100 кГц. Тщательно очищайте клеммы втулок перед подключением. Сохраняйте последовательность прокладки проводов между испытаниями; перемещение проводов изменяет высокочастотную характеристику.
Конфигурация заземления имеет значение. Подключите заземление прибора к баку трансформатора в одной точке. Избегайте контуров заземления через несколько соединений.
Успешная интерпретация SFRA требует систематического анализа во всех частотных диапазонах, соотнесения отклонений с вероятными физическими причинами. Сырые трассы ничего не значат без сравнения - либо с историческими базовыми линиями, либо с фазовыми эталонами, либо с данными родственных устройств.
\n
Индуктивность намагничивания сердечника преобладает. Ищите:
- Первый сдвиг частоты резонанса указывает на проблемы с зажимом сердечника
- Изменения величины, свидетельствующие о коротком замыкании жильных слоев
- Отличия формы отклика от остаточной намагниченности
\n
Индуктивность основной обмотки и межобмоточная емкость взаимодействуют. Эта область показывает:
- Смещение обмотки (осевое или радиальное)
- Межобмоточные короткие замыкания
- Основные изменения в свинцовых соединениях
\n
Здесь проявляются локальные эффекты геометрии намотки. Обнаружение включает:
- Поворотные неисправности
- Локализованная деформация намотки
- Проблемы с обмоткой крана
Сравнение по времени обеспечивает высочайшую чувствительность. Сравнение текущих трасс с историческими базовыми данными одного и того же устройства позволяет обнаружить изменения размером 1-2% смещения обмотки. Для этого необходимы надежные исторические данные.
Сравнение фазы с фазой работает, когда базовые линии не существуют. В трехфазных трансформаторах сравнение фазы A с фазой B и фазой C выявляет асимметричные повреждения. Внешние фазы могут иметь небольшие систематические отличия от центральной фазы в пятизвенных конструкциях сердечников - это нормально.
Сравнение сестринских устройств обеспечивает эталонное значение, когда ни базовая линия, ни фазовая симметрия не применяются. Производственные допуски означают, что родственные приборы могут отличаться на 2-3 дБ на определенных частотах, даже если оба прибора здоровы.
Интеграция с вакуумный выключатель Системы защиты имеют значение для оценки состояния после аварии. Записи работы выключателей документируют величину тока повреждения и время отключения - данные, необходимые для оценки того, коррелируют ли наблюдаемые отклонения SFRA с уровнем механического напряжения.

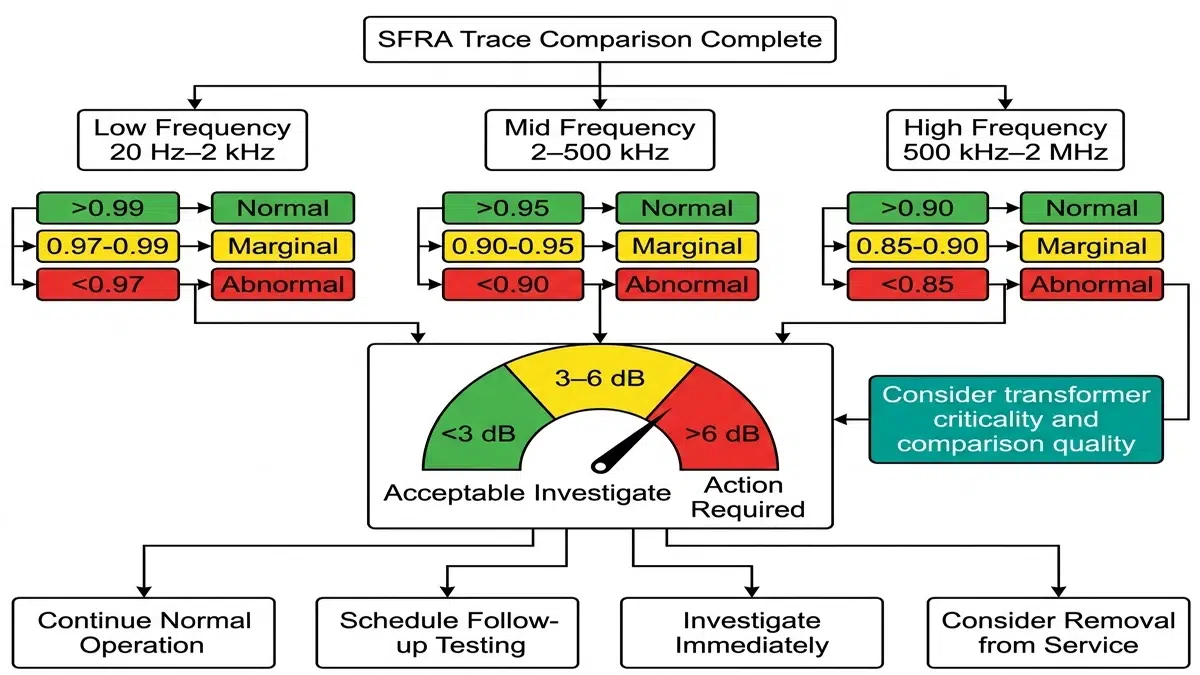

Интерпретация результатов SFRA требует баланса между статистическими показателями и инженерным суждением. Ни один порог не гарантирует принятия правильных решений, соответствующие действия определяются контекстом.
IEC 60076-18 рекомендует рассчитывать коэффициент корреляции между эталонными и измеренными трассами. Опыт эксплуатации подсказывает эти практические пороговые значения:
| Частотная область | Приемлемый | Исследуйте | Отклонить |
|---|---|---|---|
| 20 Гц - 2 кГц | CC > 0,99 | 0.97-0.99 | < 0.97 |
| 2 кГц - 500 кГц | CC > 0,95 | 0.90-0.95 | < 0.90 |
| 500 кГц - 2 МГц | CC > 0,90 | 0.85-0.90 | < 0.85 |
[ПРОВЕРКА СТАНДАРТА: конкретные пороговые значения коэффициента корреляции различаются в IEC 60076-18 и IEEE C57.149; проверьте применимый стандарт для проведения приемочных испытаний по договору].
Метод абсолютного отклонения измеряет разницу в децибелах в соответствующих частотных точках:
- Ниже 3 дБ: Как правило, в пределах повторяемости измерений
- 3-6 дБ: Проведите дополнительное расследование; может указывать на развитие проблем
- Выше 6 дБ: Сильно указывает на механическое смещение, требующее вмешательства
Критичность трансформатора влияет на допустимый риск. Отклонение на 5 дБ на передающем автотрансформаторе мощностью 100 МВА требует немедленного расследования. Аналогичное отклонение на распределительном устройстве мощностью 2 МВА может позволить продолжить мониторинг с сокращением интервалов оценки.
Качество сравнения влияет на строгость порога. Сравнение по времени с надежной заводской базой позволяет установить более жесткие ограничения, чем сравнение по фазе для устройств с неизвестной историей.
Для масляные трансформаторы При получении пограничных результатов SFRA, соотнесите результаты с анализом растворенного газа. При механических повреждениях часто образуются характерные газы - ацетилен от дуги, этилен от горячих точек. Последовательные результаты, полученные с помощью нескольких методов диагностики, укрепляют уверенность в выводах.
[Expert Insight: Acceptance Decision Realities]
- Коэффициенты корреляции выявляют проблемы, но не диагностируют их - низкий КК определяет, что “что-то изменилось”, а не “что изменилось”
- Высокочастотные отклонения (>500 кГц) часто отражают различия в соединениях, а не проблемы с обмоткой; проверьте прокладку проводов, прежде чем делать вывод о неисправности
- Сравнение фаз на обмотках треугольника требует тщательной идентификации выводов; неправильно идентифицированные фазы вызывают ложные тревоги
- При расхождении в сравнении исторических данных и данных родственных подразделений следует отдавать предпочтение историческим данным - они отражают особенности данного конкретного подразделения
SFRA отлично справляется с обнаружением механических изменений, но сама по себе дает неполную картину. Комплексная оценка трансформатора сочетает в себе несколько методов, каждый из которых позволяет выявить различные виды отказов.
\n
При механических повреждениях образуются газы. Ацетилен указывает на наличие дуги. Этилен указывает на локальный перегрев. Если SFRA показывает смещение обмотки, а DGA - растущий ацетилен, уверенность в механическом повреждении существенно возрастает.
\n
Закороченные витки, обнаруженные с помощью SFRA, должны давать соответствующие аномалии сопротивления. Если SFRA указывает на межвитковые замыкания, но сопротивление обмотки остается нормальным, проверьте качество измерений, прежде чем делать вывод о состоянии трансформатора.
\n
Перемещение обмотки изменяет реактивное сопротивление утечки. Проследите за изменением сопротивления короткого замыкания наряду с SFRA - оба должны показать коррелирующие изменения при истинном механическом смещении.
\n
Состояние изоляции влияет на емкостной отклик. Значительные изменения коэффициента мощности могут коррелировать с высокочастотными отклонениями SFRA, если ухудшение изоляции изменяет геометрию.
Для сухие трансформаторы, Визуальный осмотр эффективно дополняет SFRA. Если масло не замутняет активную часть, деформация обмотки может быть непосредственно видна через вентиляционные отверстия, что невозможно на маслонаполненных узлах.
Для интерпретации SFRA полезно знать особенности конкретного производителя. Детали конструкции - геометрия обмотки, системы изоляции, расположение зажимов - влияют на ожидаемые характеристики частотной характеристики и допустимые диапазоны отклонений.
Команда специалистов XBRELE по проектированию трансформаторов обеспечивает:
Для получения диагностической консультации по распределительный трансформатор Для интерпретации SFRA обратитесь в службу технической поддержки XBRELE. Доступ к исходной конструкторской документации позволяет с уверенностью оценить, являются ли наблюдаемые отклонения признаками проблем, требующих решения, или допустимых производственных отклонений.
\n
Полная оценка SFRA, включающая все три конфигурации, занимает 2-4 часа для трехфазного распределительного трансформатора, при этом дополнительное время требуется для установки соединений, подготовки документации и предварительного анализа на месте.
\n
SFRA не обнаруживает частичный разряд напрямую; она измеряет механическую геометрию через сигнатуры частотных характеристик. Для оценки частичного разряда требуется специальное оборудование для измерения ЧР, работающее на других принципах.
\n
Сдвиг частоты резонанса происходит из-за изменения эффективной индуктивности или емкости - смещение обмоток изменяет оба параметра. Сдвиг частоты в большую сторону обычно указывает на уменьшение индуктивности (сжатие обмоток), а сдвиг в меньшую сторону - на увеличение индуктивности (разделение обмоток или ослабление зажима).
\n
SFRA требует, чтобы трансформатор был обесточен и изолирован. В ходе испытания сигналы подаются на обмотки, которые могут быть перегружены напряжением силовой частоты, поэтому для обеспечения безопасности персонала перед подключением необходимо выполнить процедуры блокировки и тагаута.
\n
Температура в первую очередь влияет на низкочастотный отклик за счет проницаемости сердечника и вязкости масла. Для надежного сравнения проводите испытания в условиях окружающей среды в пределах ±10°C от исходных измерений или применяйте температурные поправочные коэффициенты, если существуют более значительные отклонения.
\n
Да, сравнение SFRA после транспортировки с заводскими исходными данными эффективно выявляет повреждения при транспортировке. Лучшая практика предусматривает проведение SFRA на заводе перед отгрузкой и повторно на месте перед заливкой масла - сравнение этих следов позволяет выявить механические смещения, вызванные транспортировкой.
\n
Компетентное тестирование SFRA требует понимания конструкции трансформатора, работы измерительного оборудования и протоколов подключения. Интерпретация требует более глубоких знаний, поэтому большинство предприятий либо создают команды специалистов, либо привлекают производителей для анализа результатов.
Техническое содержание отражает практику полевой диагностики силовых трансформаторов среднего и высокого напряжения. Конкретные пороги приемки должны соответствовать политике владельца актива, применимым стандартам и оценкам критичности трансформатора.
