إذا كنت تمشي في أي شارع أو تقود سيارتك في منطقة صناعية، فأنت لست بعيدًا عن محول توزيع. إنها بمثابة العمال المجهولين في شبكة الكهرباء، حيث تجلس بهدوء على أعمدة أو داخل خزانات فولاذية، وتؤدي المهمة الحيوية التي تجعل الحياة الحديثة ممكنة: تحويل طاقة النقل عالية الجهد إلى كهرباء آمنة بما يكفي لتشغيل مفتاح الإضاءة أو تشغيل خط إنتاج في مصنع.
بالنسبة لمديري المشتريات في شركات المرافق العامة ومقاولي EPC ومهندسي المرافق، من الضروري فهم الفروق الدقيقة بين هذه الآلات، بما يتجاوز مجرد تصنيفها بالكيلو فولت أمبير. مع تحول الطلب العالمي على الطاقة نحو الكفاءة والتكامل المتجدد، يتطور محول التوزيع البسيط. لم يعد مجرد “محول تخفيض” سلبي، بل أصبح عقدة متطورة في الشبكة الذكية.
يتجاوز هذا الدليل التعريفات النظرية ليقدم منظوراً عملياً “ميدانياً”. سنغطي كل شيء بدءاً من الأساسيات وظيفة محول التوزيع إلى حسابات معقدة لتحديد الحجم و تطبيقات محولات التوزيع, ، مما يضمن حصولك على المعرفة اللازمة لاتخاذ قرار شراء مستنير.

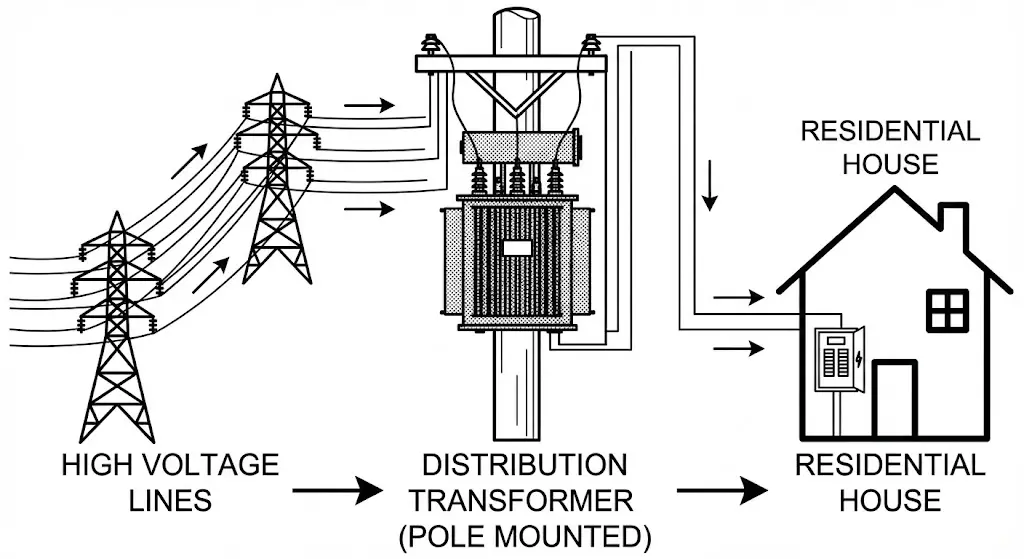

من الناحية الفنية، محول التوزيع هو جهاز كهربائي ثابت يستخدم الحث الكهرومغناطيسي لنقل الطاقة بين دائرتين أو أكثر. ولكن من الناحية العملية، فهو البوابة النهائية في سلسلة توصيل الطاقة.
بينما تتعامل محولات النقل مع أحمال ضخمة (400 كيلو فولت وما فوق) في المحطات الفرعية، تعمل محولات التوزيع في “الميل الأخير”. وعادةً ما تقوم بتخفيض الجهد المتوسط — عادةً 11 كيلو فولت، 22 كيلو فولت، أو 33 كيلو فولت—إلى جهد الاستخدام مثل 400 فولت (ثلاثي الأطوار) أو 230 فولت (أحادي الطور).

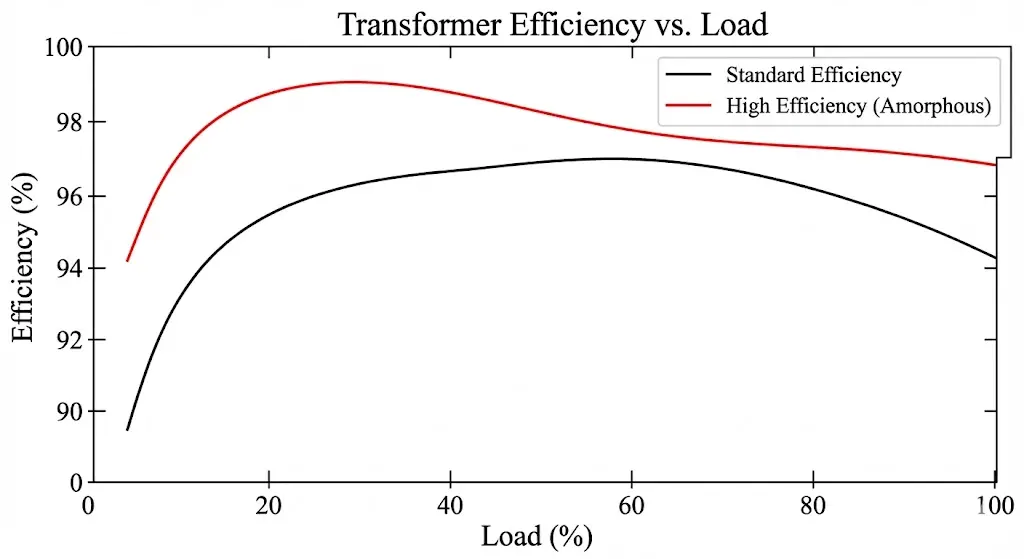

على عكس محولات الجيل التي قد ترتفع وتنخفض مع التوربينات، فإن محولات التوزيع مصممة من أجل خدمة مستمرة. يجب أن تظل تعمل على مدار الساعة طوال أيام الأسبوع، 365 يومًا في السنة، بغض النظر عما إذا كان الحمل 10% أو 100%.
هذه الحقيقة التشغيلية هي التي تحرك فلسفتهم التصميمية:

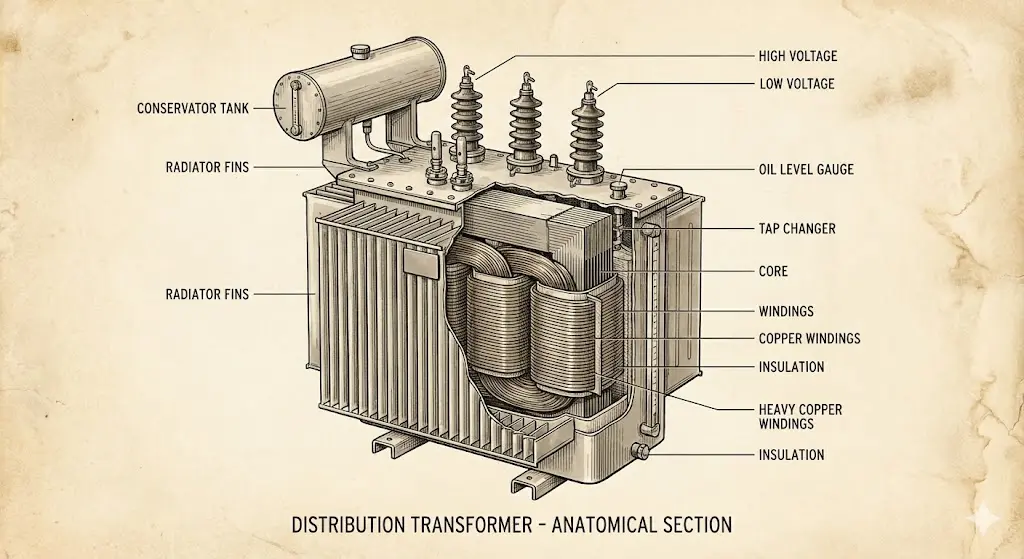

لاتخاذ قرار شراء ذكي، عليك أن تعرف ما يوجد تحت غطاء الخزان. محول التوزيع ليس صندوقًا أسود؛ إنه نظام من المكونات المصممة بعناية وتعمل في تناغم.
اللب هو قلب الوحدة. فهو يخلق المسار المغناطيسي لنقل الطاقة.
هذا هو المكان الذي تتدفق فيه الكهرباء.
غالبًا ما يتم تجاهل البطانات، لكنها تعتبر عنصرًا بالغ الأهمية. فهي تعمل على عزل الموصل عالي الجهد أثناء مروره عبر الخزان المؤرض.
الحرارة هي عدو المحولات. نظام العزل هو الذي يحدد العمر الافتراضي للوحدة.
أين يتم استخدام هذه الوحدات بالضبط؟ تطبيقات محولات التوزيع متنوعة، وتشمل من التجهيزات السكنية البسيطة إلى الشبكات الصناعية المعقدة.
في الأحياء السكنية، تعمل المحولات على خفض الجهد الكهربائي إلى 120/240 فولت أو 230/400 فولت للأجهزة المنزلية. وتعد الموثوقية والسلامة من الأولويات القصوى هنا، وغالبًا ما يتم تفضيل الوحدات المثبتة على قواعد في الأحياء الحديثة لإزالة الأسلاك العلوية غير الجمالية.
تحتوي المصانع على أحمال حثية ثقيلة (محركات، محركات) يمكن أن تسبب تداخلات. غالبًا ما تكون المحولات هنا ذات أحجام كبيرة لتتحمل “الطاقة القذرة” وتيارات الدخول العالية. غالبًا ما تستخدم المباني التجارية محولات من النوع الجاف في الطوابق السفلية لتقليل مخاطر الحريق.
هذا قطاع سريع النمو. تحتاج مزارع الطاقة الشمسية وتوربينات الرياح إلى محولات توزيع متخصصة لتعزيز للأعلى الجهد من العاكس (على سبيل المثال، 800 فولت) إلى جهد الشبكة (على سبيل المثال، 33 كيلو فولت). يجب أن تتعامل هذه الوحدات مع تدفق الطاقة ثنائي الاتجاه والتوافقيات الناتجة عن العواكس.
تضع محطات الشحن السريع ضغطًا فريدًا على المحولات بسبب دورات التحميل السريعة (تحميل من 0% إلى 100% في ثوانٍ). غالبًا ما تكون الوحدات المتخصصة ذات اللفات المقواة مطلوبة لمنع الإجهاد الميكانيكي.
البيئة هي التي تحدد شكل الجهاز. قد تكون الأجزاء الداخلية متشابهة، لكن الغلاف الخارجي والحماية يختلفان بشكل جذري.
هذه هي الخزانات الأسطوانية التي تراها في أعلى أعمدة الكهرباء. وهي تشكل العمود الفقري لتزويد المناطق الريفية والضواحي بالكهرباء.
هذه هي الصناديق الخضراء المربعة الموضوعة على قواعد خرسانية في الأحياء السكنية والمجمعات التجارية وشبكات التوزيع تحت الأرض.
عند قراءة لوحة البيانات أو ورقة المواصفات، تحدد القيم المحددة ما إذا كانت الوحدة مناسبة لتطبيقك. فهم تصنيف محول التوزيع من الضروري تجنب الحجم الصغير.
محول مصنّف 11 كيلو فولت / 400 فولت هو المعيار. لكن جهد الشبكة ليس مثالياً. فهو يتقلب بناءً على المسافة من المحطة الفرعية.
هذا الرمز الغامض مهم.
عادةً ما تكون من 4% إلى 6%. تحدد هذه القيمة حد تيار الدائرة القصيرة.
من الأخطاء الشائعة أن يخلط المهندسون المبتدئون بين الاثنين. الفهم محول التوزيع مقابل محول الطاقة الاختلافات أمر حيوي للمشتريات.
| ميزة | محول التوزيع | محول الطاقة |
|---|---|---|
| الوظيفة الأساسية | توصيل الجهد الكهربائي إلى المستخدم النهائي | نقل الطاقة بكميات كبيرة |
| حالة التشغيل | دائمًا في وضع التشغيل، يتقلب الحمل بشكل كبير (0-100%) | غالبًا ما يعمل بالقرب من الحمولة الكاملة (80-100%) |
| تصميم فعال | مُحسّن لخسائر الحديد (خسائر القلب) | مُحسّن لخسائر النحاس (خسائر الحمل) |
| الحجم | صغيرة إلى متوسطة (حتى 2.5 ميجا فولت أمبير) | ضخم (حتى 1000 ميجا فولت أمبير) |
| الموقع | أعمدة، أقبية، شوارع | محطات فرعية مسيجة |
في السوق العالمية، فإن محول توزيع IEC 60076 المعيار هو الكتاب المقدس للتصنيع. وهو يغطي كل شيء من حدود ارتفاع درجة الحرارة إلى القدرة على تحمل الدوائر القصيرة. يمكنك الرجوع إلى النطاق الرسمي على متجر IEC الإلكتروني.
ومع ذلك، فإن مجرد “الامتثال لمعايير IEC” هو الحد الأدنى المطلوب. يبحث المشترون الأذكياء عن:
(تحقق من الامتثال ومعايير التصنيع هنا: مصنع محولات التوزيع)
التضخم في الحجم يهدر رأس المال؛ والتقليص في الحجم يخاطر بالفشل. إليك كيفية الوصول إلى النقطة المثالية.
لا تكتفِ بحساب القوة الكهربائية الموصلة. أنت بحاجة إلى الطلب الأقصى.
إذا كنت تقوم بتشغيل مركز بيانات أو مصنع مليء بمحركات التردد المتغير (VFDs)، فإن المحولات القياسية سوف ترتفع درجة حرارتها بسبب التوافقيات.
غالبًا ما يكون المحول “الرخيص” مكلفًا على المدى الطويل.
جودة المحول تعتمد على جودة الحماية التي يتمتع بها.
س: ما هو العمر الافتراضي لمحول التوزيع؟ ج: مع الصيانة المناسبة، وتحديداً إدارة جودة الزيت ومنع الحمولة الزائدة، يمكن أن تدوم الوحدة من 25 إلى 40 عاماً.
س: ما هي الصيانة المطلوبة؟ ج:
س: هل يمكنني تشغيل محول توزيع بحمل 110%؟ ج: باختصار، نعم. توفر المواصفة القياسية IEC 60076-7 إرشادات التحميل. يمكنك زيادة الحمل خلال فترات الذروة في فصل الشتاء دون حدوث أي تلف، شريطة أن يتم تبريد الوحدة بعد ذلك.
س: كيف أختار بين النحاس والألومنيوم؟ ج: من الناحية الكهربائية، كلاهما يعمل بنفس الكفاءة إذا تم تصميمه بشكل صحيح. النحاس أفضل للبيئات المسببة للتآكل أو حيث توجد قيود على الحجم. الألومنيوم أفضل لمشاريع المرافق التي تراعي الميزانية.
محول التوزيع هو أصل مدته 30 عامًا. من المرجح أن الوحدة التي تشتريها اليوم ستظل تعمل بعد عقود من الآن. يتطلب اختيار الوحدة المناسبة موازنة التكلفة الرأسمالية الفورية (CAPEX) مع التكلفة التشغيلية طويلة الأجل (OPEX).
سواء كنت بحاجة إلى جهاز متين محول توزيع مثبت على عمود لتوسيع المناطق الريفية أو لتحقيق كفاءة عالية محول توزيع مثبت على لوح بالنسبة لمشروع بناء صديق للبيئة، فإن العمل مع مصنع ذي سمعة طيبة هو أمر أساسي.
لا تترك شبكة الطاقة الخاصة بك للصدفة.
👉 هل أنت مستعد لتحديد مواصفات مشروعك؟ اطلب عرض أسعار لمحول توزيع اليوم وتأكد من أن البنية التحتية الخاصة بك مبنية على الجودة.
