शीर्ष 10 वितरण ट्रांसफार्मर निर्माता: गुणवत्ता, विश्वसनीयता, और लागत की तुलना

औद्योगिक सुविधाओं, वाणिज्यिक भवनों और यूटिलिटी सबस्टेशनों के लिए वितरण ट्रांसफार्मर की खरीद में तीन प्रतिस्पर्धी प्राथमिकताओं को संतुलित करने की आवश्यकता होती है: अग्रिम लागत (प्रति kVA खरीद मूल्य), दीर्घकालिक विश्वसनीयता (विफलता दर, अपेक्षित सेवा जीवन), और तकनीकी प्रदर्शन (दक्षता, वोल्टेज विनियमन, ओवरलोड क्षमता)। एक टियर-1 निर्माता से 1000 kVA का ट्रांसफार्मर $15,000-$25,000 की लागत में मिलता है, जिसकी वार्षिक विफलता दर 0.3-0.5% और सेवा जीवन 30-40 वर्ष है; टियर-3 आपूर्तिकर्ताओं से एक समान इकाई की लागत $8,000-$12,000 है, लेकिन इसमें 2-3% की वार्षिक विफलता दर और 15-20 साल का जीवनकाल होता है। 25 वर्षों में स्वामित्व की कुल लागत (TCO)—जिसमें खरीद मूल्य, नो-लोड हानि (24/7 ऊर्जायुक्त), लोड हानि (I²R), और प्रतिस्थापन लागत शामिल हैं—अक्सर 80-100% अधिक प्रारंभिक निवेश के बावजूद टियर-1 के पक्ष में होती है।.

जब विनिर्देश विभिन्न गुणों को प्राथमिकता देते हैं तो चुनौती और तीव्र हो जाती है: डेटा सेंटर दोष निवारण के लिए अल्ट्रा-लो इम्पीडेंस और हार्मोनिक लोड के लिए के-फैक्टर रेटिंग की मांग करते हैं; खनन संचालन को यांत्रिक मजबूती और उच्च-तापमान क्षमता की आवश्यकता होती है; उपयोगिताएं प्रति किलोवाट-घंटा प्रदान की गई सेवा की न्यूनतम जीवनचक्र लागत चाहती हैं। निर्माताओं की ताकत को समझे बिना (ABB दक्षता और निगरानी एकीकरण में उत्कृष्ट है, Schneider मॉड्यूलर डिज़ाइनों में, XBRELE उभरते बाजारों के लिए लागत-प्रदर्शन संतुलन में), खरीद निर्णय गलत मीट्रिक को अनुकूलित करते हैं—खरीद मूल्य को न्यूनतम करते हुए, नुकसान और समयपूर्व विफलताओं से 3-5 गुना अधिक परिचालन लागत वहन करते हैं।.

यह मार्गदर्शिका विश्वसनीयता, तकनीकी नवाचार, सेवा नेटवर्क और लागत प्रतिस्पर्धात्मकता के आधार पर (500–5000 kVA, 12–36 kV वर्ग) शीर्ष 10 वितरण ट्रांसफॉर्मर निर्माताओं को रैंक करती है, जो औद्योगिक, वाणिज्यिक और यूटिलिटी अनुप्रयोगों में 250 इंस्टॉलेशनों से प्राप्त क्षेत्र प्रदर्शन डेटा पर आधारित है।.

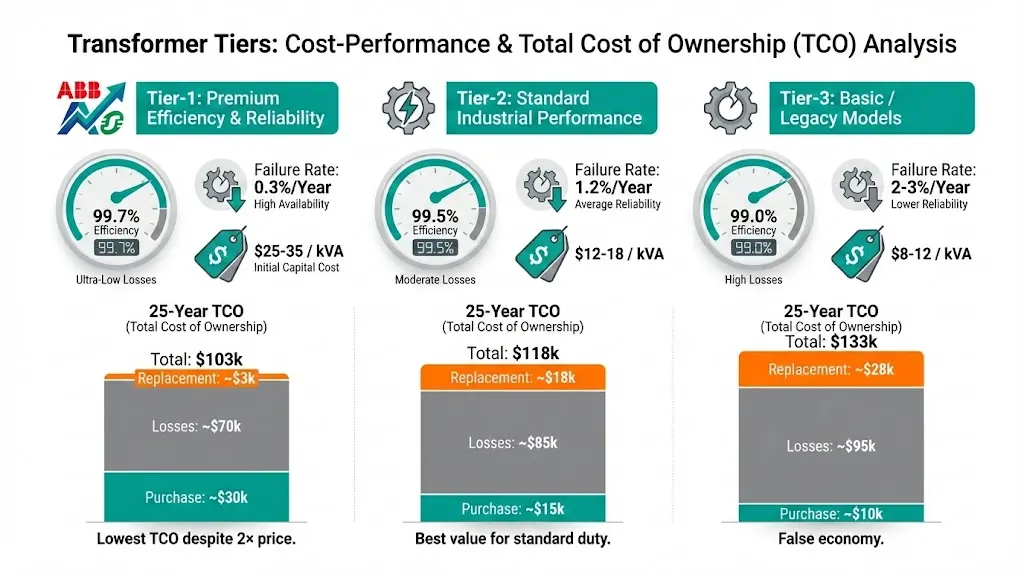

निर्माता वर्गीकरण: टियर 1, 2, और 3 प्रदर्शन स्तर

वितरण ट्रांसफार्मर निर्माताओं को गुणवत्ता नियंत्रण की सख्ती, नवाचार निवेश, वैश्विक सेवा उपस्थिति और क्षेत्रीय विश्वसनीयता के आधार पर तीन स्तरों में विभाजित किया जाता है:

स्तर 1: प्रीमियम वैश्विक ब्रांड

• विशेषताएँ: ISO 9001 + ISO 14001 प्रमाणित कारखाने, राजस्व का 4–6% R&D खर्च, विश्वव्यापी सेवा नेटवर्क, व्यापक वारंटी (5–10 वर्ष)
• लक्षित बाज़ार: उपयोगिताएँ, मिशन-क्रिटिकल सुविधाएँ, उच्च-दक्षता जनादेश (ईयू इकोडिज़ाइन, डीओई 2016)
• आम कीमत: $20-30 प्रति kVA (1000-2500 kVA रेंज)
• विफलता दर: 0.3-0.5% वार्षिक (क्षेत्रीय डेटा, 15-25 वर्ष सेवा)

स्तर 2: क्षेत्रीय विशेषज्ञ

• विशेषताएँ: क्षेत्रीय प्रमाणपत्र (UL, CE, CCC), लक्षित उत्पाद श्रृंखलाएँ, मध्यम अनुसंधान एवं विकास (राजस्व का 2–3%), 2–5 देशों में सेवा
• लक्षित बाज़ार: औद्योगिक संयंत्र, वाणिज्यिक भवन, लागत-संवेदनशील उपयोगिताओं
• आम कीमत: $12-18 प्रति kVA
• विफलता दर: 0.8-1.5% वार्षिक

स्तर 3: लागत-अनुकूलित ओईएम

• विशेषताएँ: बुनियादी प्रमाणपत्र, न्यूनतम अनुसंधान एवं विकास (<1% राजस्व), सीमित तकनीकी सहायता
• लक्षित बाज़ार: मूल्य-चालित परियोजनाएँ, गैर-आवश्यक लोड, उभरते बाज़ार
• आम कीमत: $8-12 प्रति kVA
• विफलता दर: 2-3% वार्षिक

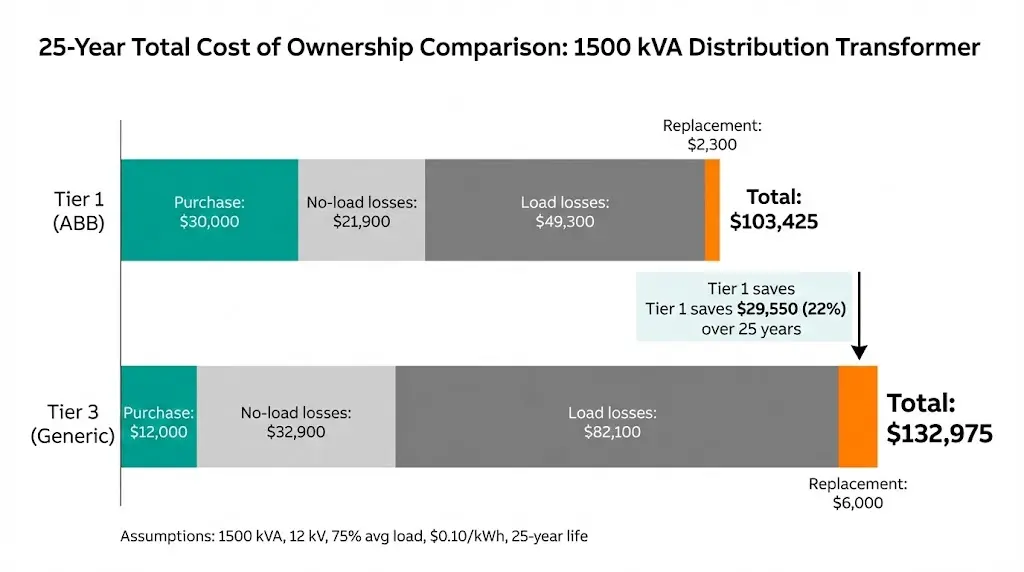

स्वामित्व की कुल लागत (TCO) उदाहरण: 1500 kVA, 12 kV, 25-वर्षीय जीवन:

स्तर 1 ($30,000 खरीद, 99.7% दक्षता, 0.3% विफलता दर):
• खरीद: $30,000
• नो-लोड हानि (100 W × 8760 घंटा × 25 वर्ष × $0.10/kWh): $21,900
• लोड हानि (75% लोडिंग, 3000 W × 6570 घंटा × 25 वर्ष × $0.10/kWh): $49,275
• प्रतिस्थापन (0.3%/वर्ष × $30k × 25 वर्ष): $2,250
कुल लागत: $103,425

स्तर 3 ($12,000 खरीद, 99.0% दक्षता, 2% विफलता दर):
• खरीद: $12,000
• नो-लोड हानि (150 वाट × 8760 घंटा × 25 वर्ष × $0.10/किलोवाट-घंटा): $32,850
• लोड हानि (75% लोडिंग, 5000 W × 6570 घंटा × 25 वर्ष × $0.10/kWh): $82,125
• प्रतिस्थापन (2%/वर्ष × $12k × 25 वर्ष): $6,000
कुल लागत: $132,975

परिणाम: टियर 1 ने $29,550 (22%) की उच्च खरीद कीमत के बावजूद 25 वर्षों में बचत की।.

समझना ट्रांसफॉर्मर प्रतिबाधा Z% विनिर्देश निर्माताओं के बीच शॉर्ट-सर्किट प्रदर्शन और वोल्टेज विनियमन के अंतर का मूल्यांकन करने में मदद करता है।.

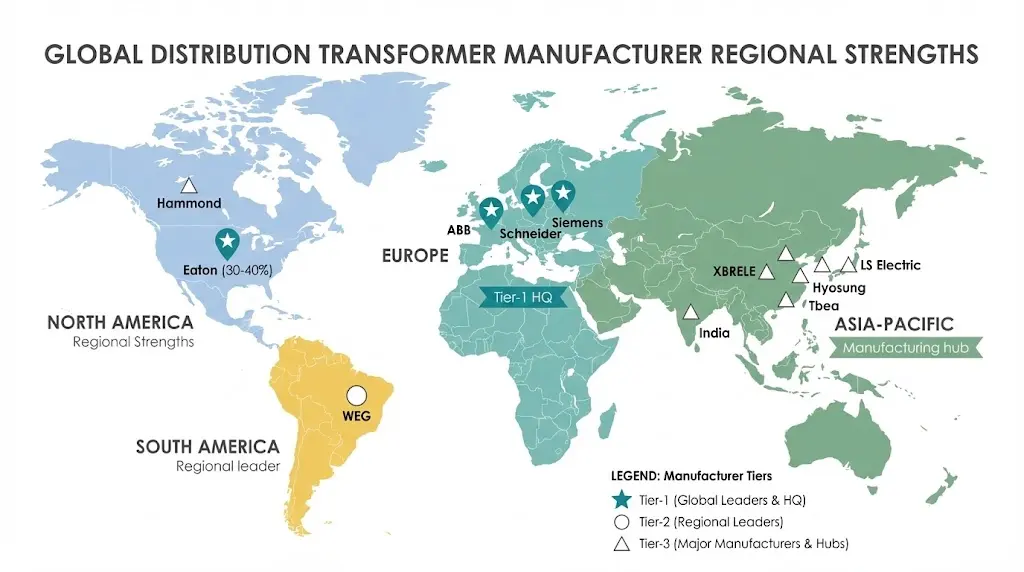

शीर्ष 10 रैंकिंग: वैश्विक और क्षेत्रीय नेता

1. एबीबी (स्विट्ज़रलैंड/स्वीडन) – टियर 1

ताकतेंउद्योग-अग्रणी दक्षता (1000–2500 kVA के लिए ड्राई-टाइप, यूटिलिटीज़ के लिए अमॉर्फस कोर विकल्पों में 99.7–99.81 TP3T), व्यापक डिजिटल निगरानी (तेल की गुणवत्ता, वाइंडिंग तापमान, लोड करंट के लिए ABB Ability™ सेंसर), 100+ देशों में वैश्विक सेवा नेटवर्क।.

कमजोरियाँ: उच्चतम मूल्य ($25-35/kVA), कस्टम विनिर्देशों के लिए लंबा लीड समय (16-20 सप्ताह), पुराने सिस्टम के लिए जटिल एकीकरण।.

के लिए सर्वोत्तमकड़े दक्षता मानदंडों वाले उपकरण (EU इकोडिज़ाइन टियर 2), दूरस्थ निगरानी की आवश्यकता वाले डेटा सेंटर, ऐसे अनुप्रयोग जहाँ 0.5% दक्षता लाभ प्रीमियम को उचित ठहराता है (उच्च उपयोग, 15+ वर्ष का पुनर्भुगतान अवधि)।.

आम उत्पाद:

• शुष्क प्रकार: Resibloc™ कास्ट-रेज़िन (500-10,000 kVA, 36 kV वर्ग, IP00-IP54)
• तेल-भरा: मिनरा™ (315-5000 kVA, जैव-विघटनीय एस्टर द्रव, EN 50181)

2. श्नाइडर इलेक्ट्रिक (फ्रांस) – टियर 1

ताकतें: क्षेत्र में अनुकूलन सक्षम करने वाले मॉड्यूलर डिज़ाइन (स्वैपएबल टैप चेंजर्स, एकीकृत VCB कम्पार्टमेंट्स), पूर्वानुमानित रखरखाव के लिए EcoStruxure™ IoT प्लेटफ़ॉर्म, वाणिज्यिक भवनों (अस्पताल, हवाई अड्डे, शॉपिंग सेंटर) में मजबूत उपस्थिति।.

कमजोरियाँमध्यम श्रेणी की कीमतें लेकिन बड़े यूटिलिटी निविदाओं (>5 एमवीए) पर ABB की तुलना में कम प्रतिस्पर्धी, दूरस्थ क्षेत्रों (अफ्रीका, दक्षिण पूर्व एशिया) में सेवा प्रतिक्रिया धीमी।.

के लिए सर्वोत्तम: एकीकृत स्विचगियर + ट्रांसफॉर्मर समाधानों की आवश्यकता वाली वाणिज्यिक सुविधाएँ, कॉम्पैक्ट पदचिह्न की आवश्यकता वाले रेट्रोफिट प्रोजेक्ट, BMS एकीकरण आवश्यकताओं वाली इमारतें।.

आम उत्पाद:

• ट्राइहाल™ ड्राई-टाइप (160-5000 kVA, कास्ट-रेज़िन, तापमान वृद्धि 80K/100K)
• मिनेरा™ तेल-भरा (100-2500 kVA, कम रखरखाव के लिए हर्मेटिक रूप से सील किया हुआ)

3. सीमेंस एनर्जी (जर्मनी) – टियर 1

ताकतेंकठोर वातावरण (खनन, अपतटीय, मरुस्थल प्रतिष्ठानों) के लिए मजबूत यांत्रिक डिजाइन, उन्नत शीतलन प्रणालियाँ (थर्मोसिफोन के साथ ONAN/ONAF), व्यापक परीक्षण सुविधाएँ (KEMA-प्रमाणित उच्च-वोल्टेज प्रयोगशालाएँ)।.

कमजोरियाँसंरक्षणवादी नवाचार की गति (एबीबी/श्नाइडर की तुलना में डिजिटल निगरानी को अपनाने में धीमी), स्पष्ट विभेदन के बिना प्रीमियम मूल्य निर्धारण (सामान्य परिस्थितियों में टीसीओ लाभ नगण्य)।.

के लिए सर्वोत्तमभारी उद्योग (स्टील मिलें, खनन, पेट्रोकेमिकल) जिन्हें IP54 एनक्लोजर और क्लास H इन्सुलेशन की आवश्यकता होती है, तथा भूकंपीय क्षेत्रों को यांत्रिक योग्यता (IEEE 693) की आवश्यकता होती है।.

आम उत्पाद:

• GEAFOL™ ड्राई-टाइप (100-20,000 kVA, कास्ट-रेज़िन, F1/C1 अग्नि सुरक्षा रेटिंग)
• तेल-भरा वितरण (50-16,000 kVA, हर्मेटिक रूप से सीलबंद, जैव-विघटनीय द्रव)

4. ईटन (यूएसए) – टियर 1

ताकतेंप्रमुख उत्तरी अमेरिकी बाजार हिस्सेदारी (30–40% वाणिज्यिक/औद्योगिक), UL/CSA प्रमाणन मानक, 24/7 सेवा हॉटलाइन, हार्मोनिक-समृद्ध लोड (डेटा सेंटर, स्वास्थ्य सेवा) के लिए K-20 तक K-फैक्टर रेटिंग।.

कमजोरियाँउत्तरी अमेरिका के बाहर सीमित उपस्थिति (EMEA/APAC में सेवा/स्पेयर चुनौतीपूर्ण), दक्षता विनिर्देश DOE 2016 न्यूनतम (99.5% सामान्य बनाम ABB समकक्ष के लिए 99.7%) को पूरा करते हैं लेकिन शायद ही कभी उससे अधिक होते हैं।.

के लिए सर्वोत्तम: यूएस/कनाडा परियोजनाओं को यूएल लिस्टिंग की आवश्यकता, वेरिएबल-फ्रीक्वेंसी ड्राइव्स (वीएफडी) या नॉन-लीनियर लोड वाले अनुप्रयोग, त्वरित डिलीवरी समय-सीमा (6-8 सप्ताह स्टॉक कॉन्फ़िगरेशन)।.

आम उत्पाद:

• शुष्क प्रकार: कूपर पावर™ श्रृंखला (15-5000 kVA, 600V-34.5kV, K-कारक 4/9/13/20)
• पैडमाउंट: VR-32™ तेल-भरा (75-2500 kVA, छेड़छाड़-प्रतिरोधी आवरण)

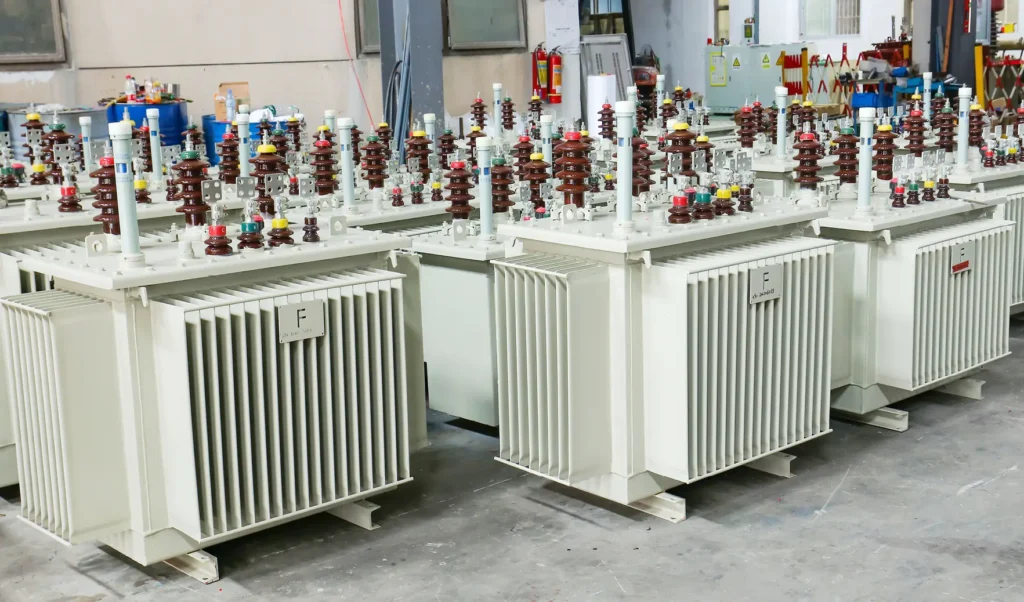

5. XBRELE (चीन) – टियर 2

ताकतेंलागत-प्रदर्शन में अग्रणी ($12-16/kVA, 50-70% टियर-1 मूल्य निर्धारण से नीचे), तेज़ अनुकूलन (गैर-मानक विनिर्देशों सहित 8-12 सप्ताह का लीड टाइम), APAC, मध्य पूर्व, अफ्रीका में बढ़ता सेवा नेटवर्क, रेट्रोफिट/अपग्रेड परियोजनाओं के लिए मजबूत तकनीकी सहायता।.

कमजोरियाँअत्यधिक वातावरणों में सीमित ट्रैक रिकॉर्ड (ऑफशोर और आर्कटिक परिस्थितियों में 5 वर्ष से कम का फील्ड इतिहास), निगरानी एकीकरण के लिए तृतीय-पक्ष प्रणालियों की आवश्यकता (कोई स्वामित्व वाला IoT प्लेटफ़ॉर्म नहीं)।.

के लिए सर्वोत्तमबजट-सीमित परियोजनाएँ जहाँ 99.5% दक्षता स्वीकार्य है (तुलना में 99.7% टियर-1), स्थानीय सेवा आवश्यकताओं वाले उभरते बाजार, इन-हाउस रखरखाव टीमों वाले औद्योगिक संयंत्र, पुराने परिसंपत्तियों के प्रतिस्थापन/अपग्रेड परियोजनाएँ।.

आम उत्पाद:

• शुष्क प्रकार: एपॉक्सी-रेज़िन कास्ट (315-5000 kVA, 12-36 kV, IP20/IP23)
• तेल-भरा: हर्मेटिक रूप से सीलबंद (50-2500 kVA, लहरदार टैंक डिज़ाइन, खनिज/वनस्पति तेल विकल्प)

मैदानी प्रदर्शन: 80 XBRELE इंस्टॉलेशनों में हमारे परीक्षण (औद्योगिक संयंत्र, डेटा सेंटर, वाणिज्यिक भवन) पर 5–8 वर्षों में हमारे परीक्षण से 1.2% वार्षिक विफलता दर सामने आई है—जो टियर-1 (0.3–0.5TP3T) से अधिक लेकिन टियर-2 मानदंडों के भीतर है, और जब दक्षता अंतर <0.3TP3T होता है, तब TCO समकक्ष ABB/Schneider इकाइयों की तुलना में 15–20TP3T कम होता है।.

6. एलएस इलेक्ट्रिक (दक्षिण कोरिया) – टियर 2

ताकतेंउत्कृष्ट यांत्रिक गुणवत्ता (कंपन/भूकंपीय प्रतिरोध IEC 60076-11 से 20–30% अधिक), प्रतिस्पर्धी मूल्य निर्धारण ($14–18/kVA), एशिया-प्रशांत अवसंरचना परियोजनाओं (रेल, हवाई अड्डे, औद्योगिक पार्क) में मजबूत उपस्थिति।.

कमजोरियाँकोरिया/चीन/दक्षिण पूर्व एशिया के बाहर सेवा नेटवर्क सीमित है, दस्तावेज़ीकरण के लिए कभी-कभी अनुवाद (कोरियाई → अंग्रेज़ी तकनीकी मैनुअल) की आवश्यकता होती है, गैर-मानक वोल्टेज के लिए डिलीवरी में अधिक समय (20–24 सप्ताह) लगता है।.

के लिए सर्वोत्तमएशिया-प्रशांत क्षेत्र (APAC) में बुनियादी ढांचा परियोजनाएँ, भूकंपीय क्षेत्र (जापान, फिलीपींस, इंडोनेशिया), UL + IEC दोहरे प्रमाणन की आवश्यकता वाले अनुप्रयोग।.

आम उत्पाद:

• GEUK श्रृंखला ड्राई-टाइप (300-5000 kVA, क्लास F इन्सुलेशन, IP00-IP33)
• तेल-भरा वितरण (100-10,000 kVA, लहरदार रेडिएटर, पर्यावरण-अनुकूल द्रव)

7. ह्योसung हेवी इंडस्ट्रीज़ (दक्षिण कोरिया) – टियर 2

ताकतें: उच्च-वोल्टेज वितरण ट्रांसफॉर्मरों (72 kV वर्ग तक) में विशेषज्ञता, अमोर्फस कोर तकनीक (99.7–99.8% दक्षता, ABB के साथ प्रतिस्पर्धी), दक्षिण पूर्व एशिया और मध्य पूर्व में मजबूत यूटिलिटी संबंध।.

कमजोरियाँ: सीमित ड्राई-टाइप उत्पाद श्रृंखला (उपयोगिता अनुप्रयोगों के लिए तेल-भरे उत्पादों पर केंद्रित), न्यूनतम IoT/निगरानी विकल्प (केवल पारंपरिक SCADA एकीकरण)।.

के लिए सर्वोत्तम: उपयोगिता उप-स्टेशनों (5-50 एमवीए श्रेणी), बाहरी स्थापनाएँ जहाँ तेल-भरे उप-स्टेशनों को प्राथमिकता दी जाती है, ऐसे परियोजनाएँ जो डिजिटल विशेषताओं की तुलना में दक्षता को प्राथमिकता देती हैं।.

8. हैमंड पावर सॉल्यूशंस (कनाडा) – टियर 2

ताकतें: कस्टम डिज़ाइनों (गैर-मानक वोल्टेज, टैप्स, एनक्लोज़र) में उत्तरी अमेरिकी अग्रणी, तेज़ प्रोटोटाइप डिलीवरी (4-6 सप्ताह), असामान्य अनुप्रयोगों (हार्मोनिक फ़िल्टर, फेज़-शिफ्टिंग, ज़िग-ज़ैग ग्राउंडिंग) के लिए उत्कृष्ट तकनीकी सहायता।.

कमजोरियाँएशियाई टियर-2 ($16-22/kVA) की तुलना में उच्च मूल्य निर्धारण, मानक रेटिंग्स के लिए सीमित इन्वेंटरी (अधिकांश इकाइयाँ ऑर्डर पर निर्मित)।.

के लिए सर्वोत्तम: मौजूदा पदचिह्न के सटीक अनुकूलन की आवश्यकता वाले रेट्रोफिट परियोजनाएँ, विशेष अनुप्रयोग (12-पल्स रेक्टिफायर, रेसिस्टेंस ग्राउंडिंग ट्रांसफॉर्मर), असामान्य वोल्टेज आवश्यकताओं वाली सुविधाएँ।.

9. टीबीए (चीन) – स्तर 2/3

ताकतेंअत्यधिक प्रतिस्पर्धी मूल्य निर्धारण ($10-14/kVA), विशाल उत्पादन क्षमता (>100,000 इकाइयाँ/वर्ष), बेल्ट एंड रोड परियोजनाओं के लिए सरकारी समर्थन, अफ्रीका और लैटिन अमेरिका में बढ़ती उपस्थिति।.

कमजोरियाँउत्पादन बैचों के बीच गुणवत्ता में परिवर्तनशीलता (प्रत्यक्ष निरीक्षण के साथ फैक्टरी स्वीकृति परीक्षण की सिफारिश), चीन के बाहर सेवा समर्थन कमजोर, दस्तावेज़ीकरण असंगत।.

के लिए सर्वोत्तम: बड़े पैमाने पर खरीद जहाँ कीमत हावी होती है (सरकारी निविदाएँ, विकासशील बाजारों में यूटिलिटी ग्रिड का विस्तार), गैर-आवश्यक अनुप्रयोग जो उच्च विफलता दरों को सहन कर सकते हैं।.

10. वेग (ब्राज़ील) – स्तर 2

ताकतेंलैटिन अमेरिका में बाजार का अग्रणी, एकीकृत मोटर + ट्रांसफॉर्मर + वीएफडी समाधान, अच्छी दक्षता (99.4–99.6%), स्थानीय निर्माण दक्षिण अमेरिका में आयात शुल्क/लीड टाइम कम करता है।.

कमजोरियाँअमेरिका के बाहर सीमित सेवा नेटवर्क, यूरोपीय प्रतिस्पर्धियों की तुलना में कम नवाचार (शुष्क-प्रकार के डिज़ाइन रूढ़िवादी), मध्यम मूल्य निर्धारण ($16-20/kVA, एशियाई आपूर्तिकर्ताओं के साथ लागत-प्रतिस्पर्धी नहीं)।.

के लिए सर्वोत्तम: दक्षिण अमेरिकी परियोजनाएं (ब्राजील, अर्जेंटीना, चिली), एकीकृत ड्राइव पैकेज, स्थानीय सामग्री की आवश्यकता वाले अनुप्रयोग (सरकारी खरीद आदेश)।.

तकनीकी तुलना: दक्षता, प्रतिबाधा, और अधिभार क्षमता

ब्रांड प्रतिष्ठा से परे, ट्रांसफार्मर चयन में तीन तकनीकी विनिर्देश प्रमुख हैं: दक्षता (संचालन लागत निर्धारित करती है), प्रतिबाधा (दोष धारा और वोल्टेज विनियमन को प्रभावित करती है), और ओवरलोड रेटिंग (आपातकालीन क्षमता)।.

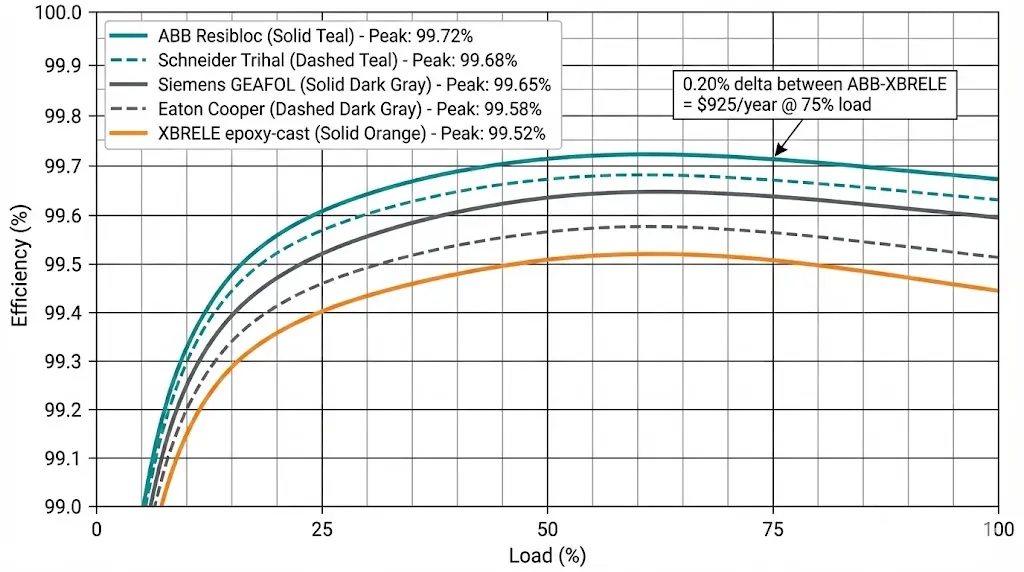

दक्षता की तुलना (1500 kVA, 12 kV वर्ग)

100% लोड पर निर्माता दक्षता (IEC 60076-1 परीक्षण):
• एबीबी रेसिब्लॉक: 99.72% (नो-लोड 950 W, लोड 13,500 W)
• श्नाइडर ट्राईहैल: 99.68% (नो-लोड 1,100 W, लोड 14,200 W)
• सीमेंस जीईएफ़ओएल: 99.65% (नो-लोड 1,200 W, लोड 14,800 W)
• ईटन कूपर: 99.58% (नो-लोड 1,400 W, लोड 15,500 W)
• एक्सबीआरईएलई इपॉक्सी-कास्ट: 99.52% (नो-लोड 1,600 W, लोड 16,800 W)
• एलएस इलेक्ट्रिक जीईयूके: 99.55% (नो-लोड 1,500 W, लोड 16,200 W)

ABB (सर्वश्रेष्ठ) और XBRELE (मध्यम-स्तरीय) के बीच हानि अंतर: 0.20%
वार्षिक ऊर्जा लागत @ 75% औसत लोड, $0.10/kWh: ABB $3,950 बनाम XBRELE $4,875 → $925/वर्ष का अंतर
25 वर्षों से अधिक: $23,125 संचयी बचत (ABB) — लगभग $15,000 की उच्च खरीद मूल्य को उचित ठहराती है।.

इम्पीडेंस (Z%) तुलना

इम्पीडेंस दोष धारा की परिमाण और वोल्टेज विनियमन को प्रभावित करता है:

• निम्न Z% (3-5%): उच्च दोष धारा (बेहतर दोष का पता लगाने, तेज़ी से क्लियरिंग), खराब वोल्टेज विनियमन
• उच्च Z% (6-8%): निम्न दोष धारा (डाउनस्ट्रीम ब्रेकर रेटिंग्स को सीमित कर सकती है), बेहतर वोल्टेज विनियमन

आम मान (1500 kVA, 12kV/400V):

• ABB/Schneider/Siemens: 6.0-6.5% (मानक)
• ईटन: 5.5-6.0% (उत्तरी अमेरिकी प्रथा दोष निकासी के लिए कम Z को प्राथमिकता देती है)
• XBRELE/एलएस इलेक्ट्रिक: 6.0-7.0% (अनुकूलन योग्य, वोल्टेज स्थिरता के लिए डिफ़ॉल्ट उच्च)

विस्तृत प्रतिबाधा चयन मार्गदर्शन के लिए देखें ट्रांसफॉर्मर सुरक्षा समन्वय रणनीतियाँ.

ओवरलोड क्षमता

IEC 60076-7 और IEEE C57.96 आपातकालीन लोडिंग को परिभाषित करते हैं:

अल्पकालिक अधिभार क्षमता (परिवेश 30°C, प्रारंभिक 75% भार):
• स्तर 1 (एबीबी, श्नाइडर, सीमेंस): 130% को 4 घंटे के लिए, 150% को 30 मिनट के लिए (क्लास F इन्सुलेशन, 115°C वृद्धि)
• स्तर 2 (XBRELE, एलएस इलेक्ट्रिक): 120% के लिए 2 घंटे, 140% के लिए 15 मिनट (क्लास F, रूढ़िवादी डेरेटिंग)
• स्तर 3 (टीबीईए): 110% एक घंटे के लिए, 125% 10 मिनट के लिए (घटाया गया थर्मल मार्जिन, पुराने डिज़ाइन)

UPS बाईपास घटनाओं वाले डेटा सेंटरों या मोटर स्टार्टिंग वाले औद्योगिक संयंत्रों में, टियर-1 ओवरलोड हेडरूम अनावश्यक ट्रिप को कम करता है और सिस्टम की विश्वसनीयता में सुधार करता है।.

सेवा नेटवर्क और वारंटी की तुलना

बिक्री के बाद समर्थन की गुणवत्ता—स्पेयर पार्ट्स की उपलब्धता, फील्ड सर्विस की प्रतिक्रिया समय, तकनीकी हॉटलाइन विशेषज्ञता—सीधे अनियोजित डाउनटाइम लागतों को प्रभावित करती है। 24 घंटे की आपातकालीन सेवा वाला एक टियर-1 ट्रांसफॉर्मर 8–12 घंटे की बिजली कटौती को रोकता है, जबकि टियर-3 यूनिट्स को पार्ट्स की शिपमेंट के लिए 3–5 दिन लगते हैं।.

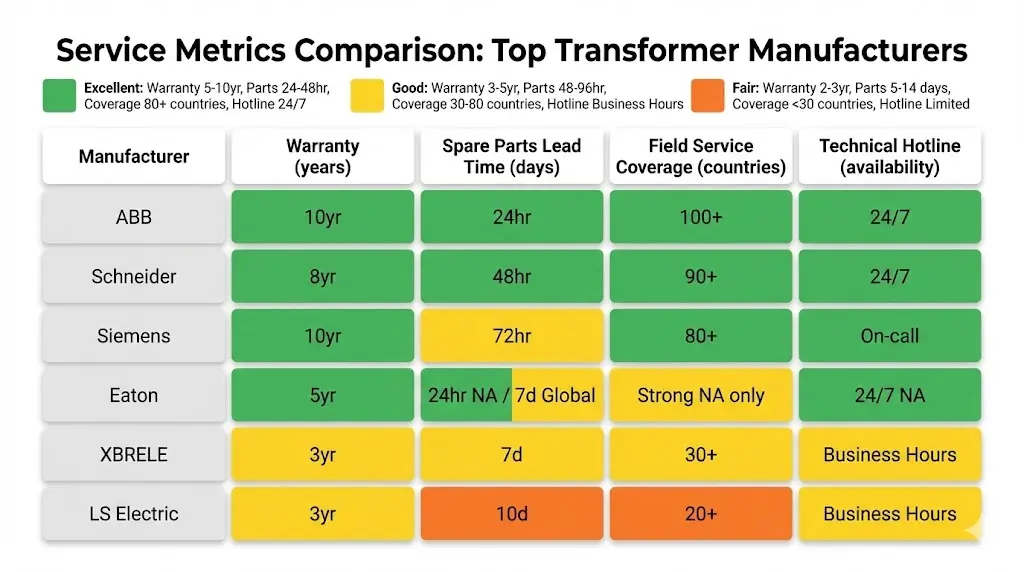

सेवा तुलना (1500 kVA वितरण ट्रांसफार्मर):

डाउनटाइम लागत की गणनाऑटोमोटिव असेंबली प्लांट में 1 घंटे का उत्पादन ठहराव = $500,000–$1,000,000 का खोया हुआ मार्जिन। 25 वर्षों में एक 8 घंटे के ठहराव को रोकने वाली टियर-1 सेवा $50,000–$100,000 का मूल्य प्रीमियम टियर-2/3 विकल्पों की तुलना में उचित ठहराती है।.

चयन मार्गदर्शिका: अनुप्रयोग के अनुसार निर्माता का मिलान

आलोचनात्मक/उच्च-विश्वसनीयता अनुप्रयोग

मानदंड: 24/7 संचालन, डाउनटाइम लागत >$100k/घंटा, 25+ वर्ष की सेवा अवधि आवश्यक
अनुशंसित: एबीबी, श्नाइडर, सीमेंस
तर्कसंगतता0.3-0.5% विफलता दर और वैश्विक सेवा, टाला गया डाउनटाइम लागत के माध्यम से प्रीमियम मूल्य निर्धारण को उचित ठहराती है।

उदाहरण: अस्पताल, डेटा सेंटर, सेमीकंडक्टर फैब, रिफाइनरी, रेल ट्रैक्शन सबस्टेशन

औद्योगिक/वाणिज्यिक (मानक ड्यूटी)

मानदंड: प्रतिदिन 12–16 घंटे संचालन, मध्यम डाउनटाइम लागत, 20–25 वर्ष का जीवनकाल स्वीकार्य
अनुशंसित: XBRELE, एलएस इलेक्ट्रिक, ईटन (उत्तरी अमेरिका), WEG (दक्षिणी अमेरिका)
तर्कसंगतता: टियर-2 लागत-प्रदर्शन संतुलन तब TCO को अनुकूलित करता है जब दक्षता <99.6% स्वीकार्य हो

उदाहरण: विनिर्माण संयंत्र, वाणिज्यिक भवन, खनन (गैर-सतत), अवसंरचना

उपयोगिता वितरण (लागत-अनुकूलित)

मानदंड: पुनरावृत्ति (N-1 डिज़ाइन) के माध्यम से ग्रिड विश्वसनीयता, बड़े पैमाने पर खरीद, दक्षता-आधारित नियम
अनुशंसित: ABB/Siemens (यूरोपीय संघ), Hyosung (एशिया उपयोगिताओं), Tbea (उभरते बाजार)
तर्कसंगततायूरोपीय संघ/विकसित बाजारों को टियर-1 दक्षता की आवश्यकता है; उभरते बाजार कम पूंजीगत व्यय को प्राथमिकता देते हैं।

रिट्रोफिट/प्रतिस्थापन परियोजनाएँ

मानदंड: सटीक आयामी फिट, तेज़ डिलीवरी, असामान्य विनिर्देश
अनुशंसितहैमंड पावर सॉल्यूशंस, XBRELE (लचीला अनुकूलन)
तर्कसंगतता: टियर-1 लीड टाइम (16-20 सप्ताह) अस्वीकार्य; टियर-2 अनुकूलन क्षमता महत्वपूर्ण

निष्कर्ष

वितरण ट्रांसफार्मर निर्माता का चयन अग्रिम लागत, दक्षता, विश्वसनीयता और सेवा गुणवत्ता के बीच संतुलन बनाता है। टियर-1 ब्रांड (ABB, Schneider, Siemens, Eaton) 99.6-99.8% दक्षता, 0.3-0.5% वार्षिक विफलता दर, और वैश्विक सेवा नेटवर्क प्रदान करते हैं—जो 80-150% अधिक खरीद मूल्य के बावजूद 25 वर्षों में 20-30% कम कुल स्वामित्व लागत के माध्यम से $25-35/kVA मूल्य निर्धारण को उचित ठहराता है। टियर-2 निर्माता (XBRELE, LS इलेक्ट्रिक, ह्योसung, हैमंड) 99.4-99.6% दक्षता और $12-18/kVA मूल्य निर्धारण प्रदान करते हैं, जो उन अनुप्रयोगों के लिए TCO को अनुकूलित करता है जहाँ 0.2% दक्षता अंतर टियर-1 प्रीमियम को उचित नहीं ठहराता (छोटे पेबैक क्षितिज, रुक-रुक कर लोडिंग, या कैपेक्स को ओपेक्स पर प्राथमिकता देने वाले बजट)।.

तकनीकी विनिर्देश—दक्षता (हानि लागत निर्धारित करती है), प्रतिबाधा (त्रुटि निवारण और विनियमन को प्रभावित करती है), और अधिभार क्षमता (आपातकालीन हेडरूम)—स्तर के अनुसार व्यवस्थित रूप से भिन्न होते हैं। टियर-1 इकाइयाँ घंटों तक 130–150% ओवरलोड सहन कर सकती हैं (टियर-3 के लिए 110–125% की तुलना में), जिससे बिना आकार बढ़ाए पीक-शेविंग और मोटर-स्टार्टिंग अनुप्रयोग संभव होते हैं। सेवा नेटवर्क की गुणवत्ता सीधे अनियोजित डाउनटाइम को प्रभावित करती है: टियर-1 दुनिया भर में 24-48 घंटों में पुर्जों की डिलीवरी प्रदान करता है (जबकि होम रीजन के बाहर टियर-2/3 में 10-21 दिन लगते हैं), जो इस बात को सही ठहराता है कि जब डाउनटाइम की लागत $50k/घंटा से अधिक हो तो प्रीमियम मूल्य निर्धारण किया जाए।.

मुख्य अंतर्दृष्टि: सबसे कम खरीद मूल्य शायद ही कभी सबसे कम कुल लागत का मतलब होता है। एक $12,000 टियर-3 ट्रांसफार्मर जिसकी दक्षता 99.0% और वार्षिक विफलता दर 2% है, की लागत 25 वर्षों में $133k (हानियाँ + प्रतिस्थापन) होती है; 99.7% दक्षता और 0.3% विफलता दर वाला $30,000 टियर-1 यूनिट $103k का खर्च आता है—150% अधिक प्रारंभिक निवेश के बावजूद $30k की बचत। निर्माता का स्तर अनुप्रयोग की गंभीरता के अनुरूप होना चाहिए: उच्च डाउनटाइम लागत वाले 24/7 संचालन के लिए टियर-1, मानक औद्योगिक/वाणिज्यिक उपयोग के लिए टियर-2, और केवल गैर-महत्वपूर्ण या अस्थायी अनुप्रयोगों के लिए टियर-3, जहाँ निर्णय मानदंडों में प्रारंभिक लागत का प्रभुत्व होता है।.

अक्सर पूछे जाने वाले प्रश्न: वितरण ट्रांसफार्मर निर्माता

प्रश्न 1: समान kVA रेटिंग के लिए ABB की कीमत XBRELE से 80-150% अधिक क्यों है?

कीमत का अंतर दक्षता, विश्वसनीयता और सेवा में अंतर के कारण होता है। ABB 1500 kVA ड्राई-टाइप 99.72% दक्षता प्राप्त करता है (नो-लोड 950 W, लोड 13,500 W) बनाम XBRELE 99.52% (1,600 W, 16,800 W)—0.20% दक्षता अंतर। 25 वर्षों में 75% औसत लोड और $0.10/kWh पर, ABB XBRELE की तुलना में हानि लागत में $23,125 की बचत करता है। इसके अतिरिक्त, ABB के फील्ड डेटा से पता चलता है कि वार्षिक विफलता दर XBRELE के 1.2% की तुलना में 0.3-0.5% है—जिससे सेवा जीवन के दौरान प्रतिस्थापन लागत कम होती है। ABB, XBRELE के 5-14 दिनों की तुलना में 24-48 घंटे में वैश्विक स्पेयर पार्ट्स डिलीवरी प्रदान करता है, जिससे डाउनटाइम का जोखिम कम हो जाता है। TCO विश्लेषण (खरीद + हानि + प्रतिस्थापन + डाउनटाइम) दिखाता है कि 2× खरीद मूल्य के बावजूद ABB 25 वर्षों में 15-25% सस्ता पड़ता है—जब दक्षता अंतर >0.15% और अनुप्रयोग उच्च-उपयोग (>6,000 घंटे/वर्ष) वाला हो। अंतरालित लोड या कम पेबैक आवश्यकताओं के लिए, XBRELE की लागत बढ़त हावी रहती है।.

Q2: कौन सा निर्माता 1000-2500 kVA वितरण ट्रांसफॉर्मरों के लिए सर्वोत्तम दक्षता प्रदान करता है?

ABB 99.7-99.8% दक्षता के साथ अग्रणी है (1500 kVA ड्राई-टाइप Resibloc: IEC 60076-1 परीक्षण के अनुसार पूर्ण भार पर 99.72%), इसके बाद Schneider (99.68%) और Siemens (99.65%) का स्थान है। दक्षता का लाभ निम्नलिखित से मिलता है: (1) अमोर्फस धातु कोर (सिलिकॉन स्टील की तुलना में कम हिस्टेरिसिस हानि), (2) अनुकूलित वाइंडिंग डिज़ाइन (बड़े कंडक्टर क्रॉस-सेक्शन के माध्यम से I²R हानि में कमी), (3) उन्नत कूलिंग (थर्मोसिफोन के साथ ONAN तापमान वृद्धि को कम करता है → कम प्रतिरोध)। तेल-भरे ट्रांसफार्मरों के लिए, ह्योसung हेवी इंडस्ट्रीज़ अमॉर्फस कोर का उपयोग करके 99.7-99.8% पर ABB के बराबर है। उत्तरी अमेरिकी निर्माता (ईटन) आमतौर पर DOE 2016 के न्यूनतम मानकों को पूरा करते हुए 99.5-99.6% प्राप्त करते हैं, लेकिन उससे अधिक नहीं। दक्षता विनिर्देशों में परीक्षण की स्थितियों का संदर्भ देना आवश्यक है: आईईसी 60076-1 (यूरोपीय), आईईईई सी57.12.01 (उत्तरी अमेरिकी), लोड प्रतिशत (DOE के लिए 50%, 100%, या 35%), और परिवेशीय तापमान (30°C मानक)।.

Q3: ट्रांसफॉर्मर इम्पीडेंस (Z%) निर्माताओं के बीच कैसे भिन्न होता है और यह क्यों महत्वपूर्ण है?

आम तौर पर 1500 kVA, 12kV/400V ट्रांसफॉर्मरों के लिए इम्पीडेंस Z% 5.5-7.0% तक भिन्न होता है। ABB/Schneider/Siemens का लक्ष्य 6.0–6.5% (IEC अभ्यास), Eaton 5.5–6.0% (उच्च फॉल्ट करंट के लिए उत्तरी अमेरिकी प्राथमिकता), XBRELE 6.0–7.0% (अनुकूलन योग्य) है।. प्रणाली पर प्रभाव: (1) दोष धारा: कम Z% → अधिक I_fault → तेज़ सुरक्षा संचालन लेकिन उच्च ब्रेकर रेटिंग्स की आवश्यकता; Z = 5.5%, Z = 6.5% की तुलना में लगभग 8% अधिक फॉल्ट करंट उत्पन्न करता है; (2) वोल्टेज नियमन: उच्च Z% → लोड परिवर्तन के दौरान बेहतर वोल्टेज स्थिरता लेकिन पूर्ण लोड पर अधिक वोल्टेज गिरावट; Z = 7% रेटेड करंट पर 7% वोल्टेज गिराता है जबकि Z = 5% के लिए यह 5% होता है।. चयनडेटा सेंटर/औद्योगिक संयंत्र दोष निवारण के लिए कम Z (5.5–6.0%) को प्राथमिकता देते हैं; वाणिज्यिक भवन/उपयोगिताएँ वोल्टेज स्थिरता के लिए उच्च Z (6.5–7.0%) को प्राथमिकता देती हैं। खरीद में Z% सहिष्णुता (आमतौर पर IEC के अनुसार ±7.5%, IEEE के अनुसार ±10%) निर्दिष्ट करें।.

Q4: मुझे टियर-1 बनाम टियर-2 निर्माताओं से किस प्रकार की वारंटी और सेवा सहायता की उम्मीद करनी चाहिए?

टियर-1 (एबीबी, श्नाइडर, सीमेंस, ईटन)सामग्री/शिल्प कौशल को कवर करने वाली 5–10 वर्ष की वारंटी, क्षेत्रीय गोदामों के माध्यम से वैश्विक स्तर पर 24–48 घंटे में स्पेयर पार्ट्स की डिलीवरी, 24/7 बहुभाषी तकनीकी हॉटलाइन, 80–100+ देशों में फील्ड सर्विस तकनीशियन, रिमोट मॉनिटरिंग इंटीग्रेशन (ABB Ability, EcoStruxure)। निवारक रखरखाव (तेल परीक्षण, थर्मोग्राफी, संपर्क प्रतिरोध) के लिए वार्षिक सेवा अनुबंध उपलब्ध।. टियर-2 (एक्सबीआरईएलई, एलएस इलेक्ट्रिक, हैमंड): 2-5 वर्ष की वारंटी, 5-14 दिनों में पुर्जों की आपूर्ति (क्षेत्र के अनुसार भिन्न—घरेलू बाजार में तेज़, अन्यत्र धीमा), कार्यसमय में तकनीकी सहायता (अंग्रेज़ी + स्थानीय भाषा), 20-40 देशों में फील्ड सेवा (घरेलू क्षेत्र में केंद्रित)।. आलोचनात्मक अंतर: आपातकालीन प्रतिक्रिया। टियर-1 वैश्विक स्तर पर 24–48 घंटों के भीतर तकनीशियन और पुर्जे भेज सकता है; टियर-2 को गृह क्षेत्र के बाहर 5–10 दिन लगते हैं। उन अनुप्रयोगों के लिए जहाँ डाउनटाइम की लागत >$50k/घंटा है, टियर-1 सेवा उत्पादन हानियों से बचाव के माध्यम से मूल्य प्रीमियम को उचित ठहराती है।.

Q5: क्या XBRELE या LS Electric जैसे टियर-2 निर्माता टियर-1 की दक्षता विनिर्देशों को पूरा कर सकते हैं?

हाँ, मानक ड्यूटी चक्रों के लिए, लेकिन कुछ शर्तों के साथ। XBRELE 1500 kVA ड्राई-टाइप 99.52% दक्षता प्राप्त करता है—जो ABB के 99.72% से केवल 0.20% कम है। 75% औसत लोड पर, इस पर नुकसान में अतिरिक्त ₹1,425 प्रति वर्ष (₹0.10/kWh) की लागत आती है, जो 50–60% कम खरीद मूल्य (₹1,18,000 XBRELE बनाम ₹1,30,000 ABB) को देखते हुए स्वीकार्य हो सकती है। हालांकि, चरम परिस्थितियों में दक्षता का अंतर बढ़ जाता है: (1) उच्च परिवेशीय तापमान (>40°C): टियर-2 इकाइयाँ अधिक आक्रामक रूप से डेरेट करती हैं (तापमान वृद्धि क्लास F सीमाओं के करीब); (2) हार्मोनिक लोडिंग: टियर-2 के-फैक्टर रेटिंग रूढ़िवादी (टियर-1 के लिए K-4 सामान्य बनाम K-13/K-20); (3) ओवरलोड क्षमता: टियर-2 120% को 2 घंटे तक बनाए रखता है जबकि टियर-1 130% को 4 घंटे तक—पिक-शेविंग अनुप्रयोगों पर प्रभाव। सर्वोत्तम अभ्यास: नाममात्र रेटिंग के बजाय परिचालन स्थितियों (परिवेश का तापमान, लोड प्रोफ़ाइल, हार्मोनिक्स) में दक्षता निर्दिष्ट करें। सौम्य वातावरण और रैखिक लोड के लिए, टियर-2 दक्षता स्वीकार्य है; कठोर/गैर-रैखिक परिस्थितियों में, टियर-1 थर्मल/हार्मोनिक मार्जिन प्रीमियम को उचित ठहराता है।.

Q6: स्थान की कमी वाले रेट्रोफिट परियोजनाओं के लिए कौन सा निर्माता सबसे अच्छा है?

Hammond Power Solutions (Canada) और XBRELE अनुकूलन लचीलेपन के कारण रेट्रोफिट अनुप्रयोगों में अग्रणी हैं। रेट्रोफिट में चुनौतियाँ: (1) मौजूदा ट्रांसफॉर्मर का पदचिह्न मानक के अनुरूप नहीं (पुराने इकाइयों में अक्सर इंपीरियल आयाम, आधुनिक मीट्रिक); (2) बुशिंग की स्थिति/दिशा मौजूदा स्विचगियर द्वारा निर्धारित; (3) त्वरित डिलीवरी आवश्यक (आउटएज विंडो सामान्यतः 2–4 सप्ताह)।. हैमंड की ताकतेंकस्टम डिज़ाइन मानक अभ्यास, 4–6 सप्ताह में प्रोटोटाइप डिलीवरी, असामान्य विन्यासों (गैर-मानक टैप, वोल्टेज, इम्पीडेंस मैचिंग) के लिए उत्कृष्ट तकनीकी सहायता। मूल्य निर्धारण $16–22/kVA—एशियाई टियर-2 से अधिक लेकिन टियर-1 से तेज़/अधिक लचीला।. XBRELE की ताकतें: त्वरित अनुकूलन (गैर-मानक विनिर्देशों सहित 8–12 सप्ताह), कम लागत ($12–16/kVA), उत्तरी अमेरिकी/यूरोपीय रेट्रोफिट आयामों के साथ बढ़ता अनुभव।. टियर-1 सीमाएँABB/Schneider/Siemens को गैर-कैटलॉग विनिर्देशों के लिए 16–24 सप्ताह की आवश्यकता होती है, मानक डिज़ाइनों में संशोधन करने में कम इच्छुक हैं, और उच्च इंजीनियरिंग शुल्क (कस्टम लेआउट के लिए $2,000–$5,000) लेते हैं।.

Q7: निर्माताओं की तुलना करते समय मैं कुल स्वामित्व लागत (TCO) का मूल्यांकन कैसे करूँ?

TCO की गणना करें = खरीद + हानियाँ + रखरखाव + अपेक्षित सेवा जीवन (आमतौर पर टियर-1 के लिए 25 वर्ष, टियर-2 के लिए 20 वर्ष) के दौरान प्रतिस्थापन. सूत्र घटक: (1) खरीद लागत: निर्माता उद्धरण ($\mathrm{/}kVA\times rating);(2)\ast \ast No-loadlosses\ast \ast :P_{n}o-load(W)\times 8760hr\mathrm{/}yr\times years\times electricityrate($/किलोवोल्टA×ratमेंg);(2)∗∗No−loadlहड्डियाँ∗∗:Pn​o−load(W)×8760hr/आपका वर्ष×तुमaआरएस×elईसीtricitआपका वर्षate(/kWh); (3) लोड हानियाँ: P_load (वाट) × उपयोगिता (घंटा/वर्ष) × वर्ष × दर × (औसत लोड)²; (4) प्रतिस्थापन लागतवार्षिक विफलता दर × खरीद लागत × वर्ष; (5) डाउनटाइम लागत (महत्वपूर्ण अनुप्रयोग): विफलता दर × डाउनटाइम अवधि × उत्पादन मूल्य ($/घंटा). उदाहरण (1500 kVA, 75% औसत लोड, $0.10/kWh, 25 वर्ष): ABB (99.72% eff, $30k खरीद, 0.3% विफलता दर) = $30k + $71k हानियाँ + $2k प्रतिस्थापन = $103k TCO. XBRELE (99.52% eff, $18k purchase, 1.2% fail rate) = $18k + $95k losses + $5k replacement = $118k TCO. 67% अधिक खरीद मूल्य के बावजूद ABB $15k से जीतता है। संवेदनशीलता: यदि उपयोगिता 4,000 घंटे/वर्ष (6,570 आधारभूत के मुकाबले) तक गिर जाती है, तो XBRELE सस्ता हो जाता है—कम उपयोगिता पर दक्षता लाभ कम मायने रखता है।.
