மின்விநியோக மாற்றுமாய்வைகள்

எண்ணெயில் மூழ்கிய விநியோக மற்றும் மின்மாற்றிகள் (S11 / S13 / 35kV OLTC)

எக்ஸ்பிஆர்இஎல்இ ஒரு முழுமையான அளவை வழங்குகிறது எண்ணெயில் மூழ்கிய மாற்றுமாற்றிகள் S11 & S13 முழுமையாக மூடப்பட்ட விநியோக அலகுகள் (30–2500 kVA) மற்றும் 35kV OLTC மின்மாற்றிகள் துணை மின் நிலையங்கள் மற்றும் கனரக தொழில்துறை வலையமைப்புகளுக்கு. நீண்ட சேவை ஆயுள், குறைந்த இழப்புகள் மற்றும் நம்பகமான வெளிப்புற செயல்திறனுக்காக வடிவமைக்கப்பட்டது.

S11 / S13 தொடர் 10kV / 20kV 35kV ஓஎல்டிசி 30–31500 kVA
எண்ணெயில் மூழ்கிய மின்மாற்றி மேலோட்டம்

மின்விநியோகம் மற்றும் தொழில்துறை பயன்பாடுகளுக்கான நம்பகமான எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள்

எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் பல்வேறு தொழில்துறை மற்றும் மின் விநியோகப் பயன்பாடுகளுக்கு அவசியமானவை. XBRELE, சுரங்கம், தொழில்துறை இயக்கி அமைப்புகள் மற்றும் உயர் மின்னழுத்த மின் கட்டமைப்புகளின் குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய, எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மர்களின் ஒரு வரிசையை வழங்குகிறது.

எண்ணெயில் மூழ்கிய மின்மாற்றிகள் சிறந்த குளிரூட்டும் மற்றும் வெப்பக் காப்புத் திறனை வழங்குவதற்காக, பாதுகாப்பான மற்றும் திறமையான மின் விநியோகத்தை உறுதிசெய்யும் வகையில், இவை துல்லியமான பொறியியலுடன் கட்டமைக்கப்பட்டுள்ளன. இது சிறு அளவிலான தொழில்துறை பயன்பாட்டிற்காக இருந்தாலும் சரி அல்லது பெரிய அளவிலான மின் உற்பத்திக்காக இருந்தாலும் சரி, இந்த டிரான்ஸ்ஃபார்மர்கள் கடினமான சூழ்நிலைகளிலும் நீடித்து உழைக்கவும் சிறப்பாகச் செயல்படவும் கட்டமைக்கப்பட்டுள்ளன.

மின்விநியோக டிரான்ஸ்ஃபார்மர்கள் மற்றும் விவரக்குறிப்புகள் பற்றிய கூடுதல் விவரங்களுக்கு, எங்களைப் பார்வையிடவும். மின்விநியோக மாற்றுமாய் பில்லர் பக்கம் .

தொழில்நுட்ப விவரக்குறிப்புகள்

தொடர் வாரியான எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர் தரவுகள்

மின்விநியோகம் மற்றும் துணைமின் நிலையப் பயன்பாடுகளுக்கான மதிப்பிடப்பட்ட திறன்கள், மின்னழுத்தக் கலவைகள் மற்றும் முக்கிய இழப்பு அளவுருக்களை மதிப்பாய்வு செய்ய, S11, S13 மற்றும் 35kV OLTC தொடர்களுக்கு இடையில் மாற்றுக.

S11-M 10/20kV முழுமையாக மூடப்பட்ட விநியோகம்
S13-M குறைந்த இழப்புடன் முழுமையாக மூடப்பட்ட விநியோகம்
35kV OLTC எண்ணெய் மூழ்கிய மின்மாற்றிகள்

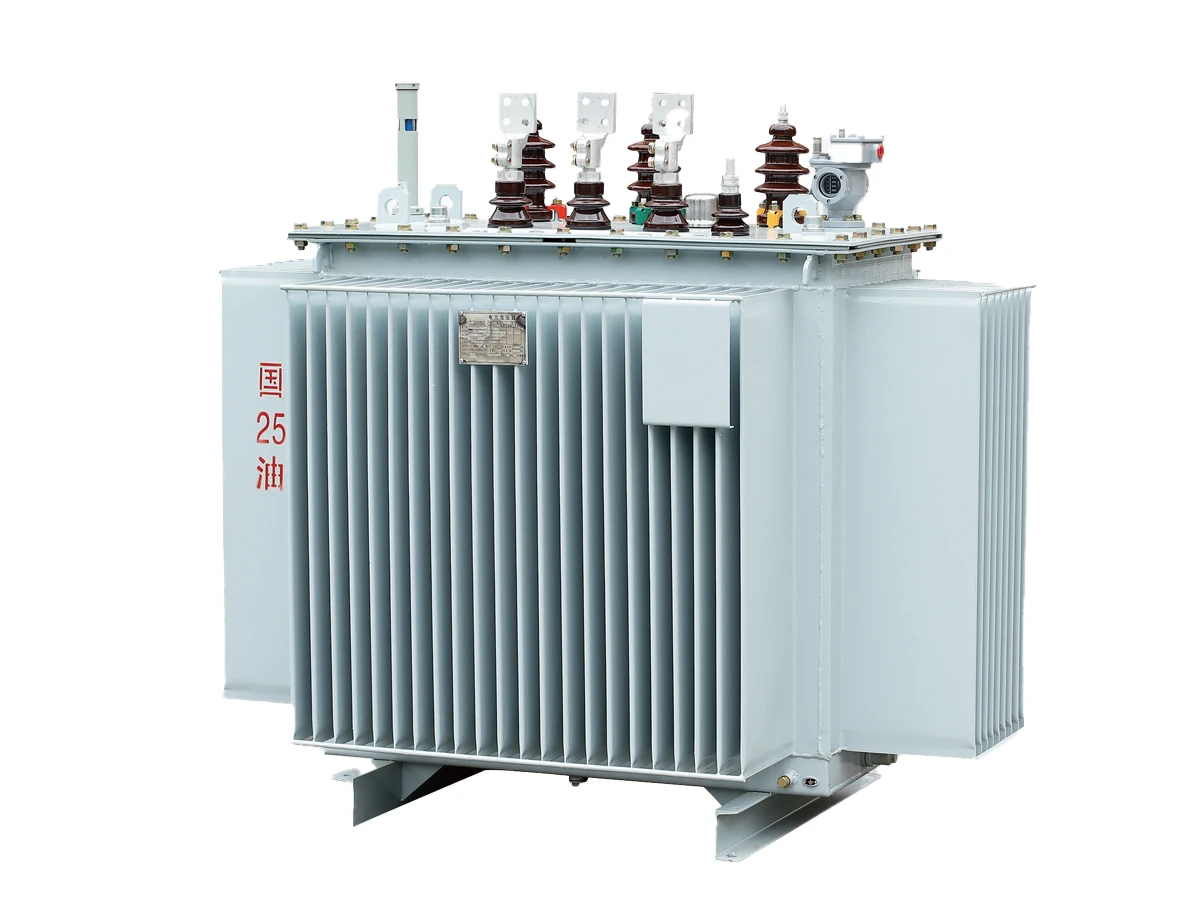

XBRELE S11-M 10kV முழுமையாக மூடப்பட்ட எண்ணெய் மூழ்கிய விநியோக டிரான்ஸ்ஃபார்மர்
S11-M 30–2500kVA 10/0.4kV மற்றும் 20/0.4kV வலைப்பின்னல்களுக்கான முழுமையாக மூடப்பட்ட எண்ணெயில் மூழ்கிய விநியோக மாற்றி.

S11-M தொடர் — நிலையான முழுமையாக மூடப்பட்ட விநியோக டிரான்ஸ்ஃபார்மர்கள்

S11-M எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள், காற்றுப் புகாதபடி மூடப்பட்ட அலைவடிவத் தொட்டிகள், அதிக ஊடுருவல் திறன் கொண்ட குளிர்-உருட்டப்பட்ட சிலிக்கான் எஃகு கோர்கள் மற்றும் மையமிட்ட சுற்றுகளைக் கொண்டுள்ளன. இவை 30–2500kVA திறன்களில் 10kV மற்றும் 20kV விநியோக வலையமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

10 / 20kV 30–2500kVA முழுமையாக மூடப்பட்ட தொட்டி டைன்11 / யின்0

முதன்மை தொழில்நுட்ப அளவுருக்கள் (S11-M தொடர்)

மதிப்பிடப்பட்ட திறன் (kVA)உயர் மின்னழுத்தம் (kV)தட்டு வரம்பு (%)குறைந்த மின்னழுத்தம் (kV)இணைப்புக் குழுசுமை இல்லாத இழப்பு (வாட்)சுமை இழப்பு (வாட்) டைன்11/யின்0இடைக்கட்டு மின்னழுத்தம் (%)சுமை இல்லாத மின்னோட்டம் (%)
3010±5 / ±2×2.50.4டைன்11 அல்லது யின்0100600/6304.01.50
5010±5 / ±2×2.50.4டைன்11 அல்லது யின்0130870/9104.01.30
8010±5 / ±2×2.50.4டைன்11 அல்லது யின்01801040/10904.01.20
10010±5 / ±2×2.50.4டைன்11 அல்லது யின்02001250/13104.01.10
12510±5 / ±2×2.50.4டைன்11 அல்லது யின்02401500/15804.01.10
16010±5 / ±2×2.50.4டைன்11 அல்லது யின்02801800/18904.01.00
20010±5 / ±2×2.50.4டைன்11 அல்லது யின்03402200/23104.01.00
25010±5 / ±2×2.50.4டைன்11 அல்லது யின்04002600/27304.00.90
31510±5 / ±2×2.50.4டைன்11 அல்லது யின்04803650/38304.00.90
40010±5 / ±2×2.50.4டைன்11 அல்லது யின்05704300/45204.00.80
50010±5 / ±2×2.50.4டைன்11 அல்லது யின்06805150/54104.00.80
63010±5 / ±2×2.50.4டைன்11 அல்லது யின்081062004.00.60
80010±5 / ±2×2.50.4டைன்11 அல்லது யின்098075004.50.60
100010±5 / ±2×2.50.4டைன்11 அல்லது யின்01150103004.50.60
125010±5 / ±2×2.50.4டைன்11 அல்லது யின்01360120004.50.50
160010±5 / ±2×2.50.4டைன்11 அல்லது யின்01640145004.50.50
200010±5 / ±2×2.50.4டைன்11 அல்லது யின்01940183005.00.40
250010±5 / ±2×2.50.4டைன்11 அல்லது யின்02290212005.00.40
S11-M விரிவான தரவுத்தாளைக் கோரவும்
XBRELE S13-M முழுமையாக மூடப்பட்ட, குறைந்த இழப்புள்ள எண்ணெய் மூழ்கிய விநியோக டிரான்ஸ்ஃபார்மர்
10kV அமைப்புகளுக்கான S13-M 30–2500kVA குறைந்த இழப்பு, முழுமையாக மூடப்பட்ட, எண்ணெயில் மூழ்கிய விநியோக டிரான்ஸ்ஃபார்மர்.

S13-M தொடர் — குறைந்த இழப்புடன் முழுமையாக மூடப்பட்ட விநியோக டிரான்ஸ்ஃபார்மர்கள்

S13-M டிரான்ஸ்ஃபார்மர்கள், மேம்படுத்தப்பட்ட மூன்று-கால் இரும்புக் கோர்கள் மற்றும் கடுமையான இழப்பு வரம்புகளுடன் S11 தளத்தை மேம்படுத்துகின்றன. முந்தைய தலைமுறையுடன் ஒப்பிடும்போது, சுமையற்ற இழப்பு சுமார் 30% குறைக்கப்பட்டுள்ளது மற்றும் இரைச்சல் குறைவாக உள்ளது, அதே நேரத்தில் உயர் குறுகிய-சுற்று வலிமை மற்றும் அதிகப்படியான சுமை திறனைத் தக்க வைத்துக் கொள்கின்றன.

குறைந்த இழப்பு 30–2500kVA 10kV ஜிபி / ஐஇசி இணக்கமானது

முக்கிய தொழில்நுட்ப அளவுருக்கள் மற்றும் இழப்புத் தரவு (S13-M)

மதிப்பிடப்பட்ட திறன் (kVA)உயர் மின்னழுத்தம் (kV)தட்டு வரம்பு (%)குறைந்த மின்னழுத்தம் (kV)இணைப்புக் குழுசுமை இல்லாத இழப்பு (வாட்)சுமை இழப்பு (வாட்) டைன்11 / யின்0இடைக்கட்டு மின்னழுத்தம் (%)சுமை இல்லாத மின்னோட்டம் (%)
3010±5 / ±2×2.50.4டைன்11 / யின்0100600 / 6304.01.50
5010±5 / ±2×2.50.4டைன்11 / யின்0130870 / 9104.01.30
8010±5 / ±2×2.50.4டைன்11 / யின்01801040 / 10904.01.20
10010±5 / ±2×2.50.4டைன்11 / யின்02001250 / 13104.01.10
12510±5 / ±2×2.50.4டைன்11 / யின்02401500 / 15804.01.10
16010±5 / ±2×2.50.4டைன்11 / யின்02801800 / 18904.01.00
20010±5 / ±2×2.50.4டைன்11 / யின்03402200 / 23104.01.00
25010±5 / ±2×2.50.4டைன்11 / யின்04002600 / 27304.00.90
31510±5 / ±2×2.50.4டைன்11 / யின்04803650 / 38304.00.90
40010±5 / ±2×2.50.4டைன்11 / யின்05704300 / 45204.00.80
50010±5 / ±2×2.50.4டைன்11 / யின்06805150 / 54104.00.80
63010±5 / ±2×2.50.4டைன்11 / யின்081062004.00.60
80010±5 / ±2×2.50.4டைன்11 / யின்098075004.50.60
100010±5 / ±2×2.50.4டைன்11 / யின்01150103004.50.60
125010±5 / ±2×2.50.4டைன்11 / யின்01360120004.50.50
160010±5 / ±2×2.50.4டைன்11 / யின்01640145004.50.50
200010±5 / ±2×2.50.4டைன்11 / யின்01940183005.00.40
250010±5 / ±2×2.50.4டைன்11 / யின்02290212005.00.40
S13-M இழப்பு அட்டவணை மற்றும் தரவுத்தாளைக் கோருங்கள்
துணை மின் நிலையங்களுக்கான XBRELE 35kV இரட்டைச் சுற்று OLTC எண்ணெயில் மூழ்கிய மின்மாற்றி
35kV இரட்டைச் சுற்று எண்ணெய் மூழ்கிய மின்மாற்றி, சுமை நேரத் தட்டு மாற்றி உடன், 31500kVA வரை மதிப்பிடப்பட்டது.

35kV இரட்டைச் சுற்று OLTC எண்ணெய்-நிரப்பப்பட்ட மின்மாற்றிகள்

35kV துணை மின் நிலையங்கள் மற்றும் தொழில்துறை மின் அமைப்புகளில் முக்கிய இறக்க அலகுகளாக வடிவமைக்கப்பட்ட இந்த மின்மாற்றிகள், சுமையுடன் கூடிய டேப் மாற்றுப்பான்கள் மூலம் நெகிழ்வான மின்னழுத்த ஒழுங்குபடுத்தலை மற்றும் 50kVA முதல் 31500kVA வரையிலான பரந்த திறன் வரம்பை வழங்குகின்றன.

35kV 50–31500kVA சுமை நேர டைப் மாற்றி டைன்11 / ஒய்டி11 / ஒய்என்டி11

முதன்மை தொழில்நுட்ப அளவுருக்கள் — 35kV OLTC பிரிவு 50–2500kVA

மதிப்பிடப்பட்ட திறன் (kVA)சுமை இல்லாத இழப்பு (கிலோவாட்)சுமை இழப்பு (கிலோவாட்)சுமை இல்லாத மின்னோட்டம் (%)குறுசுற்று மின்தடை (%)
500.161.20 / 1.14 (டைன்11 / யின்0)1.36.5
1000.232.01 / 1.911.16.5
1250.272.37 / 2.261.16.5
1600.282.82 / 2.681.06.5
2000.343.32 / 3.161.06.5
2500.403.95 / 3.760.956.5
3150.484.75 / 4.530.956.5
4000.585.74 / 5.470.856.5
5000.686.91 / 6.580.856.5
6300.837.860.656.5
8000.989.400.656.5
10001.1511.50.656.5
12501.4013.90.606.5
16001.6916.60.606.5
20001.9919.70.556.5
25002.3623.20.556.5

குறிப்பு: 50–2500kVA பிரிவிற்கான மேலே உள்ள தரவுகள், உற்பத்தியாளரின் 35kV / 10.5kV, Dyn11 அல்லது Yyn0 இணைப்பில் உள்ள நிலையான OLTC வடிவமைப்பை அடிப்படையாகக் கொண்டவை.

முதன்மை தொழில்நுட்ப அளவுருக்கள் — 35kV OLTC ஒட்டுமொத்த வரம்பு 630–31500kVA

பொருள்அளவுருவழக்கமான மதிப்பு / வரம்புகருத்துரைகள்
மதிப்பிடப்பட்ட திறன்கே.வி.ஏ630 – 31500630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000, 20000, 25000, 31500.
உயர் மின்னழுத்தம்கே.வி35 / 35–38.5தரநிலை 35kV அமைப்பு; சில மாடல்களில் நீட்டிக்கப்பட்ட 35–38.5kV டேப் வரம்பு.
தட்ட அளவு (HV)%±2×2.5 / ±5 / +3 ~ -5சுமை நேர டைப் மாற்றி, டைப் அமைப்பு திறன் பிரிவைச் சார்ந்துள்ளது.
குறைந்த மின்னழுத்தம்கே.வி6.3 / 6.6 / 10.535kV/10kV துணை மின் நிலையங்கள் மற்றும் ஊட்டிகள் ஆகியவற்றிற்கான வழக்கமான விநியோக நிலைகள்.
இணைப்புக் குழு—டைன்11 / ஒய்டி11 / ஒய்என்டி11குறைந்த-வோல்டேஜ் 10.5kV பிரிவிற்கு Dyn11; உயர் திறன்களுக்கு Yd11 அல்லது YNd11.
சுமை இல்லாத இழப்புகிலோவாட்≈ 0.83kW (630kVA) – 21.8kW (31500kVA)பின்வரும் உயர்-கொள்ளளவுப் பிரிவில் அல்லது முழுமையான κατάλογ்-கில் விரிவான அட்டவணைகளைப் பார்க்கவும்.
சுமை இழப்பு (75°C)கிலோவாட்≈ 7.86kW (630kVA) – 115kW (31500kVA)திறன் மற்றும் குழாய் நிலை ஆகியவற்றுக்கு ஏற்ப மதிப்புகள் மாறுபடும்.
சுமை இல்லாத மின்னோட்டம்%0.25 – 0.65வழக்கமான 35kV OLTC டிரான்ஸ்ஃபார்மர் அளவுரு அட்டவணைகள்.
குறுசுற்று மின்தடை%6.5 / 7.0 / 8.0 / 10.0சிறிய மதிப்பீடுகளுக்கு 6.5%, நடுத்தரத்திற்கு 7–8%, 25–31.5MVA பிரிவுக்கு 10%.
குளிரூட்டல்—ஓனான் / ஓனாஃப் (பெரிய மதிப்பீடுகளுக்கு)இயற்கை எண்ணெய்-காற்று குளிரூட்டல்; அதிக கொள்ளளவு மாடல்களுக்கு கட்டாய எண்ணெய் குளிரூட்டல் வசதி உண்டு.
அளவிடுதல் மற்றும் பாதுகாப்பு—எண்ணெய் அளவு காட்டி, எண்ணெய் வெப்பநிலை காட்டி, வாயு ரிலே, புக்ஹோல்ஸ் ரிலேபட்டியல் நூலின் கட்டமைப்பு அம்சங்கள் பிரிவில் விவரிக்கப்பட்டுள்ளபடி.

முதன்மை தொழில்நுட்ப அளவுருக்கள் — 35kV OLTC உயர்-கொள்ளளவு பிரிவு 2000–31500kVA

மதிப்பிடப்பட்ட திறன் (kVA)சுமை இல்லாத இழப்பு (கிலோவாட்)சுமை இழப்பு (கிலோவாட்)சுமை இல்லாத மின்னோட்டம் (%)குறுசுற்று மின்தடை (%)
20002.3019.20.506.5
25002.7220.60.506.5
31503.2324.70.506.5
40003.8729.10.506.5
50004.6434.20.506.5
63005.6336.70.506.5
80007.8740.60.407.0
100009.2848.00.407.0
1250010.956.80.357.0
1600013.170.30.358.0
2000015.382.70.358.0
2500018.397.80.3010.0
3150021.81150.3010.0

குறிப்பு: உயர்-கொள்ளளவு 35kV OLTC டிரான்ஸ்ஃபார்மர்கள் பொதுவாக திட்டத் தேவைகளின்படி Yd11 அல்லது YNd11 இணைப்பு, டேப் வரம்புகள் ±2×2.5% / ±5%, மற்றும் குளிரூட்டும் வகை ONAN/ONAF உடன் வழங்கப்படுகின்றன.

35kV ஓஎல்டிசி விவரக்குறிப்புத் தாளைக் கோருங்கள்
நம்பகத்தன்மைக்காக வடிவமைக்கப்பட்டது

எண்ணெயில் மூழ்கிய விநியோக மாற்றுமாற்றிங்களின் அம்சங்கள்

XBRELE-யின் S11/S13/S20 எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் உயர் செயல்திறன், குறைந்த இழப்பு மற்றும் மிகச்சிறந்த நீடித்துழைக்கும் தன்மையை வழங்குகின்றன—மின் விநியோக வலைகள், தொழில்துறை சுமைகள் மற்றும் துணை மின் நிலையங்களுக்கு ஏற்றவை.

குறைந்த இழப்பு

உயர்-செயல்திறன் கோர் (S11 / S13)

கோர் இழப்பைக் குறைத்து நீண்ட கால இயக்கத் திறனை மேம்படுத்த, உயர்தரக் குளிர்-உருட்டப்பட்ட சிலிக்கான் எஃகுத் தகடுகளால் ஆனது.

  • குறைக்கப்பட்ட சுமையற்ற இழப்பு: பழைய S9 மாடல்களை விட 20–30% குறைவாக உள்ளது.
  • குறைந்த இரைச்சல் அளவு: துல்லியமான லேமினேஷன் மற்றும் மைய அமைப்பு.
  • ஆற்றல் சேமிப்பு வடிவமைப்பு: GB/T 6451 மற்றும் IEC 60076 ஆகியவற்றுக்கு இணக்கமானது.
நீடித்து உழைக்கும் தன்மை

அதிக வலிமை கொண்ட சுருள்கள்

மேம்படுத்தப்பட்ட இயந்திர வலிமையுடன் கூடிய செப்பு சுருள்கள், மின் கட்டமைப்பு கோளாறுகளின் போது ஏற்படும் குறுகிய-சுற்று விசைகளைத் தாங்குவதற்கு மின்மாற்றிகளுக்கு உதவுகின்றன.

  • வலுவான குறுகிய-சுற்று நீடித்தன்மை: எபோக்சி ரெசின் மற்றும் பிரேசிங் கொண்டு வலுப்படுத்தப்பட்டது.
  • சீரான வெப்பநிலை உயர்வு: இன்சுலேஷனின் ஆயுளை மேம்படுத்துகிறது.
  • பன்மட்ட அமைப்பு: நிலையான மின் செயல்திறனை உறுதி செய்கிறது.
பாதுகாப்பான மற்றும் நம்பகமான

எண்ணெய் தொட்டி மற்றும் குளிரூட்டும் அமைப்பு

வலுவான எண்ணெய் மூழ்கிய அமைப்பு, வெளிப்புற அல்லது உட்புற துணை மின் நிலையங்களில் நிலையான குளிரூட்டலையும் நீண்ட கால பாதுகாப்பான செயல்பாட்டையும் உறுதி செய்கிறது.

  • அலைவாளித் தொட்டி: சுய-ஒழுங்குபடுத்தும் எண்ணெய் விரிவாக்கம்.
  • ஓனான் குளிரூட்டல்: இயற்கையான காற்று-எண்ணெய் சுழற்சி.
  • மேம்படுத்தப்பட்ட சீல்: கசிவையும் ஈரப்பதம் ஊடுருவலையும் தடுக்கிறது.
தரக் கட்டுப்பாடு

எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மர்களின் உற்பத்தி மற்றும் சோதனை

கோர் லேமினேஷன்கள் முதல் இறுதி வழக்கமான சோதனைகள் வரை, ஒவ்வொரு XBRELE எண்ணெய்-மூழ்கிய டிரான்ஸ்ஃபார்மரும் நீண்ட கால கிரிட் செயல்பாட்டிற்கான IEC/GB தரநிலைகளைப் பூர்த்தி செய்ய ஒரு கட்டுப்படுத்தப்பட்ட செயல்முறையைப் பின்பற்றுகிறது.

கட்டுப்படுத்தப்பட்ட உற்பத்திச் செயல்முறை

ஒவ்வொரு S11 / S13 / S20 டிரான்ஸ்ஃபார்மரும், குறைந்த இழப்பு மற்றும் உயர் நம்பகத்தன்மையை உறுதிசெய்யும் வகையில், கோர் வெட்டுவதிலிருந்து வெற்றிட எண்ணெய் நிரப்புவது வரையிலான தெளிவான படிகளுடன், ஒரு பிரத்யேக உற்பத்தி வரிசையில் தயாரிக்கப்படுகிறது.

  • 01

    கோர் வெட்டுதல் மற்றும் அடுக்குதல்

    சுமை இல்லாத இழப்பு மற்றும் இரைச்சலைக் குறைப்பதற்காக, குளிர் உருட்டப்பட்ட சிலிக்கான் எஃகுத் தகடுகள் வெட்டி, படி-மேல் படி இணைப்புகளுடன் அடுக்கப்படுகின்றன.

  • 02

    காந்தச்சுருள் சுற்றுதல் மற்றும் காப்பு

    வெப்பம் மற்றும் குறுகிய சுற்று அழுத்தங்களைத் தாங்கும் வகையில், அடுக்குத் தாள்/அச்சிடப்பட்ட பலகை காப்புடன், செப்புச் சுற்றுகள் இறுக்கத்துடன் சுற்றப்படுகின்றன.

  • 03

    இழுவிசை உலர்த்தல்

    சுற்றுகள் மற்றும் காப்புப் பொருளில் உள்ள ஈரப்பதத்தை நீக்கி, மின்தடுப்பு வலிமையை மேம்படுத்துவதற்காக, சுறுக்கப்பட்ட பகுதி வெற்றிட அடுப்பில் வைக்கப்படுகிறது.

  • 04

    வெற்றிடத்தில் எண்ணெய் நிரப்புதல்

    டிரான்ஸ்ஃபார்மர் எண்ணெய் ஆழமான வெற்றிடத்தில் நிரப்பப்படுகிறது, இது சுருள் மற்றும் கோர் இடைவெளிகளில் காற்று குமிழ்கள் எதுவும் தங்கியிருக்காமல் இருப்பதை உறுதி செய்கிறது.

  • 05

    தொட்டி சீல் செய்தல் மற்றும் கசிவு சோதனை

    முழுமையாகப் பொருத்தப்பட்ட தொட்டிகள், பெயிண்ட் பூசுவதற்கும் பெயர்ப்பலகையைப் பொருத்துவதற்கும் முன்பு, அழுத்தச் சோதனை செய்யப்பட்டு கசிவுகளுக்காகச் சரிபார்க்கப்படுகின்றன.

தர உத்தரவாதத் தரநிலைகள்

வழக்கமான மற்றும் வகைச் சோதனைகள்

மின்சாரம், இயந்திரவியல் மற்றும் காப்புச் செயல்திறனைச் சரிபார்க்க, அனைத்து மாற்றுமாற்றிகளும் IEC 60076 மற்றும் GB/T 6451 ஆகியவற்றின்படி சோதிக்கப்படுகின்றன.

மின் சரிபார்ப்பு

  • விகிதம் மற்றும் துருவத்தன்மை சோதனை ஒவ்வொரு தட்டும் நிலைக்கும்.
  • இடைக்கட்டு மற்றும் சுமை இழப்பு 75 °C-ல் அளவிடப்பட்டது.
  • சுமை இல்லாத இழப்பு மற்றும் மின்னோட்டம் S11 / S13 அட்டவணைகளுடன் சரிபார்க்கப்பட்டது.
  • பயன்படுத்தப்பட்ட மற்றும் தூண்டப்பட்ட மின்னழுத்தச் சோதனைகள் HV/LV சுருள்களில்.

எண்ணெய் மற்றும் காப்புக் கட்டுப்பாடு

  • மாற்றியின் எண்ணெய் உடைவு மின்னழுத்தம், நீர் உள்ளடக்கம் மற்றும் மின்தடுப்பு இழப்பு காரணி ஆகியவற்றிற்காக சோதிக்கப்பட்டது.
  • சுருள்களில் காப்பு எதிர்ப்பு மற்றும் டான் டெல்டா அளவீடுகள்.
  • அதிக கொள்ளளவு கொண்ட அலகுகளுக்கான பகுதி வெளியேற்ற நிலை சரிபார்க்கப்பட்டது.

இயந்திரவியல் மற்றும் தோற்றம்

  • குறுகிய சுற்று தாங்கும் திறனுக்காக வடிவமைப்பு சரிபார்க்கப்பட்டது.
  • டேங்க், ரேடியேட்டர்கள் மற்றும் பொருத்துதல்கள் ஆகியவை வெல்டிங் தரம் மற்றும் பூச்சுக்காக ஆய்வு செய்யப்படுகின்றன.
  • பேக்கிங் செய்வதற்கு முன் பெயர் பலகை, முனையங்கள் மற்றும் துணைக்கருவிகளை இறுதியாகப் பரிசோதித்தல்.
பயன்பாட்டு அல்லது EPC ஆவணங்களுக்காக, ஒவ்வொரு சரக்குடனும் சோதனை அறிக்கைகள் வழங்கப்படலாம்.
விநியோகம் மற்றும் திட்ட ஆதரவு

எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மர்களுக்கான நம்பகமான விநியோகச் சங்கிலி

களத்தில் உள்ள ஒரு டிரான்ஸ்ஃபார்மருக்கு அவசர மாற்றுகள் தேவைப்பட்டாலும் சரி, அல்லது ஒரு புதிய மின் நிலையத்திற்கான தொகுதி விநியோகம் தேவைப்பட்டாலும் சரி, உங்கள் எண்ணெய்-மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் சரியான நேரத்தில் வந்து, நிறுவலுக்குத் தயாராக இருப்பதை XBRELE உறுதி செய்கிறது.

முன்நேரம்

நெகிழ்வான உற்பத்தி

எங்கள் உற்பத்தி வரிசைகள் எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்களை விரைவாகத் தயாரிப்பதற்காக மேம்படுத்தப்பட்டுள்ளன, இதனால் உங்கள் முக்கியமான நிறுவல்கள் அவசரத் தேவை பூர்த்தி செய்யப்படுகின்றன.

  • நிலையான எண்ணெய்-அமிழ்த்தப்பட்ட மின்மாற்றிகள்: வழக்கமான ஆர்டர்களுக்கு 30–45 நாட்கள் விநியோக நேரம்.
  • தனிப்பயன் கொள்ளளவு ஆர்டர்கள்: டிரான்ஸ்ஃபார்மர் ரேட்டிங் மற்றும் தனிப்பயனாக்கலைப் பொறுத்து 60–90 நாட்கள்.
  • அவசர மாற்றுகள்: மின் நிலையங்களில் அவசர மாற்றுத் தேவைகளுக்கான துரித உற்பத்தி.
  • உதிரி பாகங்கள்: பஷிங்குகள் மற்றும் டேப் சேஞ்சர்கள் போன்ற முக்கிய பாகங்கள் விரைவாக அனுப்புவதற்காக பெரும்பாலும் கையிருப்பில் உள்ளன.
பேக்கிங் மற்றும் தளவாடங்கள்

கனரகப் பாதுகாப்பு

டிரான்ஸ்ஃபார்மர்களை அனுப்பும்போது வலுவான பாதுகாப்பு தேவை என்பதை நாங்கள் புரிந்துகொள்கிறோம். எங்கள் பேக்கேஜிங், உங்கள் உபகரணங்கள் நீண்ட தூரப் பயணத்தை பாதுகாப்பாகத் தாங்கும் என்பதை உறுதி செய்கிறது.

  • மரப்பெட்டி: அனைத்து கனமான டிரான்ஸ்ஃபார்மர் அலகுகளுக்கும் புகைமூட்டப்பட்ட ஏற்றுமதிப் பெட்டிகள்.
  • ஈரப்பதத் தடுப்பு: அரிப்பைத் தடுக்க, குறிப்பாகக் கடல் போக்குவரத்தின் போது வெற்றிட சீல் செய்யப்பட்ட பேக்கேஜிங்.
  • இடிபாடு பாதுகாப்பு: மென்மையான டிரான்ஸ்ஃபார்மர் புஷிங்குகளைப் பாதுகாக்க, வலுவூட்டப்பட்ட நுரை மற்றும் மெத்தை.
  • குறியிடல்: திட்டத் தளங்களில் எளிதாகப் பெறுவதற்கும் சரக்குப் பட்டியலிடுவதற்கும் விரிவான லேபிளிங்.
பொறியியல் ஆதரவு

நிபுணத்துவ நிறுவல் மற்றும் பராமரிப்பு ஆதரவு

எங்கள் தொழில்நுட்பக் குழு, டிரான்ஸ்ஃபார்மர் நிறுவுதல் மற்றும் தொடர்ச்சியான பராமரிப்புத் தேவைகளுக்கு உதவ எப்போதும் தயாராக உள்ளது.

  • நிறுவல் வழிகாட்டுதல்: சிறந்த செயல்திறனுக்காக, சரியான நிறுவல் மற்றும் இணைப்பு குறித்த வழிகாட்டுதலை நாங்கள் வழங்குகிறோம்.
  • சோதனை மற்றும் ஆணையிடல்: மாற்றான் தேவையான அளவுருக்களுக்குள் செயல்படுவதை உறுதிசெய்ய, நாங்கள் தளத்திலேயே ஆணையிடல் ஆதரவை வழங்குகிறோம்.
  • பராமரிப்பு நெறிமுறைகள்: நீண்ட கால நம்பகத்தன்மையை உறுதி செய்வதற்கான விரிவான பராமரிப்பு கையேடுகள் மற்றும் பரிந்துரைகள்.
  • தொலைநிலை ஆதரவு: தேவைப்பட்டால், எங்கள் குழு தொலைநிலைச் சிக்கல் தீர்த்தல் மற்றும் ஆதரவை வழங்க முடியும்.
எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்களுக்கான விலைப்புள்ளி மற்றும் விநியோக நேரம் பெறுங்கள்
அடிக்கடி கேட்கப்படும் கேள்விகள் · எண்ணெய் மூழ்கிய மின்மாற்றிகள்

எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் பற்றிய பொதுவான கேள்விகள்

பற்றி அடிக்கடி கேட்கப்படும் கேள்விகளுக்கான பதில்கள் இங்கே எண்ணெயில் மூழ்கிய மின்மாற்றிகள், அவற்றின் நன்மைகள், நிறுவுதல் மற்றும் பராமரிப்பு உட்பட.

எண்ணெயில் மூழ்கிய மின்மாற்றி என்றால் என்ன? +
ஒரு எண்ணெயில் மூழ்கிய மின்மாற்றி இது ஒரு வகை மின்மாற்றி, இதில் அதன் கோர் மற்றும் சுருள்கள் எண்ணெயில் மூழ்கியிருக்கும். இந்த எண்ணெய் மின்சுற்றுக்கு மட்டுமல்லாமல், இயக்கும்போது மின்மாற்றியைக் குளிர்விக்கவும் உதவுகிறது. அதன் நம்பகத்தன்மை மற்றும் செலவு குறைந்த தன்மை காரணமாக இது மின்விநியோக வலையமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்களின் நன்மைகள் யாவை? +
எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் சிறந்த குளிரூட்டும் மற்றும் காப்புப் பண்புகளை வழங்குகின்றன. எண்ணெய் வெப்பத்தை வெளியேற்றவும், உகந்த இயக்க வெப்பநிலையைப் பராமரிக்கவும் உதவுகிறது. கூடுதலாக, எண்ணெய் மின்மறுப்பு வலிமையை வழங்கி, மின்சுற்றுச் சிக்கல்களைத் தடுக்கிறது. இந்த டிரான்ஸ்ஃபார்மர்கள் நம்பகமானவை, செலவு குறைந்தவை, மேலும் சரியாகப் பராமரிக்கப்படும்போது நீண்ட சேவை ஆயுளைக் கொண்டவை.
எண்ணெய் ஊற்றப்பட்ட டிரான்ஸ்ஃபார்மரின் ஆயுட்காலம் என்ன? +
ஒருவற்றின் வழக்கமான ஆயுட்காலம் எண்ணெயில் மூழ்கிய மின்மாற்றி பயன்பாடு, பராமரிப்பு மற்றும் சுற்றுச்சூழல் காரணிகளைப் பொறுத்து, இது 20 முதல் 40 ஆண்டுகள் வரை இருக்கும். ஆயுளை உறுதி செய்வதற்கு, வழக்கமான எண்ணெய் சோதனை மற்றும் பராமரிப்பு முக்கியமானவை.
நெய் மூழ்கிய டிரான்ஸ்ஃபார்மரை நான் எவ்வாறு பராமரிப்பது? +
எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மரின் பராமரிப்பில், எண்ணெயின் தரத்தைச் சரிபார்த்தல், வெப்பநிலையைக் கண்காணித்தல், புஷிங்குகளை ஆய்வு செய்தல் மற்றும் டாப் சேஞ்சரைச் சோதித்தல் ஆகியவை அடங்கும். ஈரப்பதம், மாசுகள் அல்லது எந்தவொரு சிதைவு அறிகுறிகளையும் கண்டறிவதற்கு, வழக்கமான எண்ணெய் பகுப்பாய்வு மிகவும் முக்கியமானது. உகந்த செயல்பாட்டை உறுதிசெய்ய, டிரான்ஸ்ஃபார்மரின் இயந்திரப் பாகங்களை அவ்வப்போது ஆய்வு செய்வது அவசியமாகும்.
எண்ணெயில் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் வெளிப்புறப் பயன்பாட்டிற்கு ஏற்றவையா? +
ஆம், எண்ணெய் மூழ்கிய மின்மாற்றிகள் உட்புற மற்றும் வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளன. வெளிப்புற பயன்பாடுகளுக்கு, அவை பொதுவாக மழை, தூசி மற்றும் வெப்பநிலை ஏற்ற இறக்கங்கள் போன்ற சுற்றுச்சூழல் காரணிகளிலிருந்து பாதுகாக்க, வானிலை தாங்கும் உறைகளில் வைக்கப்படுகின்றன.
கடுமையான சூழல்களில் நான் எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மரைப் பயன்படுத்தலாமா? +
ஆம், எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள் கடினமான சூழல்களில் பயன்படுத்துவதற்கு ஏற்றவை. அதிக மாசுபாடு, ஈரப்பதம் அல்லது தீவிர வெப்பநிலை உள்ள தொழில்களில் பயன்படுத்துவதற்காக, திடமாகப் பதிக்கப்பட்ட துருவங்கள் மற்றும் கூடுதல் பாதுகாப்போடு கூடிய சிறப்பு மாடல்கள் கிடைக்கின்றன. இந்த மாடல்கள், போன்றவை எல்இசட்என்ஜே தொடர், சிமெண்ட் ஆலைகள் அல்லது எஃகு ஆலைகளில் காணப்படும் சவாலான சூழ்நிலைகளைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்களுக்கான சோதனைத் தரநிலைகள் யாவை? +
எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்கள், IEC 60076 மற்றும் IEEE C57.12.01 போன்ற சர்வதேச தரநிலைகளின்படி சோதிக்கப்படுகின்றன. இந்தச் சோதனைகளில், டிரான்ஸ்ஃபார்மர் பாதுகாப்பாகவும் திறமையாகவும் செயல்படுவதை உறுதிசெய்ய, மின்மறுசெயல் சோதனைகள், சுமை இழப்புகள், வெப்பநிலை உயர்வு மற்றும் இயந்திர வலிமை சோதனைகள் ஆகியவை அடங்கும். மேலும் விரிவான தகவல்களுக்கு, பார்க்கவும். IEC 60076 தரநிலை ஆவணங்கள்.
