எக்ஸ்பிஆர்எல்இ-களின் பூமி இணைப்பு சுவிட்சுகள் (JN15 & EK6 தொடர்) KYN28/KYN61 சுவிட்ச்ஜியருக்கு நம்பகமான பாதுகாப்பு மண்ணூட்டலை வழங்குகிறது. இது வரை வலுவான குறுகிய-சுற்று இணைப்புத் திறனைக் கொண்டுள்ளது. 80kA (உச்சம்) மற்றும் முழு இணக்கத்துடன் ஐஇசி 62271-102 தரநிலைகள்.
[மேற்கோள் தொடக்கம்]XBRELE JN15 மற்றும் EK6 தொடர் விநியோகப் பெட்டிகளில் உள்ள உறுதியான பணியாளர் பாதுகாப்பு இடைமுகமாகச் செயல்படுகின்றன[மேற்கோள்: 1359, 1360]. [மேற்கோள் தொடக்கம்]இவை உட்புற இயந்திர சாதனங்கள் பூமிக்கு ஒரு உறுதியான, கண்ணுக்குத் தெரியும் இணைப்பை ஏற்படுத்துவதற்காக 12kV, 24kV, மற்றும் 40.5kV பராமரிப்பு இடைவெளிகளின் போது பாதுகாப்பான அணுகலைச் சாத்தியமாக்கும் அமைப்புகள்[மேற்கோள்: 1399, 1491].
பிழை சகிப்புத்தன்மைக்காக வடிவமைக்கப்பட்ட, எங்கள் தடுப்புப் பாதுகாப்பு அலகுகள் வரை உச்ச மின்னோட்டங்களைக் கையாளும் திறன் கொண்ட, அதிவேக வசந்த-இயக்கப்படும் ஒரு அமைப்பைக் கொண்டிருத்தல் 80kA[மேற்கோள்: 1377]. இந்த உறுதியான கட்டுமானம், செயல்பாட்டில் உள்ள ஒரு பிளவின் மீது மூடப்பட்டாலும் கூட, இயக்கிகளைப் பாதுகாக்கத் தேவையான ஆற்றலைக் கொண்டிருக்கும் திறனை உறுதிசெய்து, அதன் இயந்திர ஒருமைப்பாட்டிற்கு உத்தரவாதம் அளிக்கிறது.
முழுமையாக இணக்கமானது IEC 62271-102 தரநிலைகள் [மேற்கோள் தொடக்கம்], இவை சுவிட்ச் கியர் பாகங்கள் M1 வகுப்பு இயந்திர சகிப்புத்தன்மையை வழங்குகிறது[cite: 1386]. [cite_start]அவை சேசிஸ் இன்டர்லாக்ஸுடன் துல்லியமாக ஒருங்கிணைக்க வடிவமைக்கப்பட்டுள்ளன கேஒய்என்28 மற்றும் KYN61 பேனல்கள், முக்கிய மின்சுற்று இயங்கிக்கொண்டிருக்கும்போது தற்செயலான செயல்பாட்டைத் தடுக்கின்றன[மேற்கோள்: 1399, 1491].
VCB சேசிஸ், இன்சுலேட்டர்கள் மற்றும் பிறவற்றிற்கு MV துணைக்கருவிகள், தயவுசெய்து எங்கள் பிரதான தளத்தைப் பார்வையிடவும் ஸ்விட்ச் கியர் பாகங்கள் மற்றும் துணைக்கருவிகள் பில்லர் பக்கம் .
IEC 62271-102-க்கு இணக்கமான பூமி இணைப்பு சுவிட்சுகளின் முழு அளவுத் தொகுப்பு (12kV முதல் 40.5kV வரை). விரிவான மின் மதிப்பீடுகள் மற்றும் முழுமையான பரிமாண அட்டவணைகளைக் காண, கீழே ஒரு தொடரைத் தேர்ந்தெடுக்கவும்.
JN15-12 தொடர் என்பது GB1985-2004 மற்றும் IEC 62271-102 தரநிலைகளைப் பூர்த்தி செய்யும் ஒரு மேம்பட்ட உள்ளக மண்ணீக்கி சுவிட்ச் ஆகும். இது 3~12kV மூன்று-கட்ட ஏசி அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
இது, உபகரணங்களை எதிர்பாராத மின்னேற்றத்திலிருந்து பாதுகாக்க, உயர் குறுகிய-சுற்று மின்னேற்றத் திறனை (80kA உச்சம்) கொண்டுள்ளது.
கீழே உள்ள அட்டவணை மதிப்பிடப்பட்ட மின்பாக அளவுருக்களைச் சுருக்கமாகக் காட்டுகிறது.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — JN15-12
| இல்லை. | பொருள் | அலகி | ஜேஎன்15-12/31.5 |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12 |
| 2 | குறுகிய நேரம் தாங்கும் மின்னோட்டம் (4 வினாடிகள்) | கேஏ | 31.5 |
| 3 | குறுகிய சுற்று மின்னோட்டத்தை உருவாக்கும் திறன் (உச்சநிலை) | கேஏ | 80 |
| 4 | மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம் | கேஏ | 80 |
| 5 | மதிப்பிடப்பட்ட காப்பு நிலை (PF/மின்னல்) | கே.வி | 42 / 75 |
| 6 | இயந்திர வாழ்க்கை | நேரம் | 2,000 |

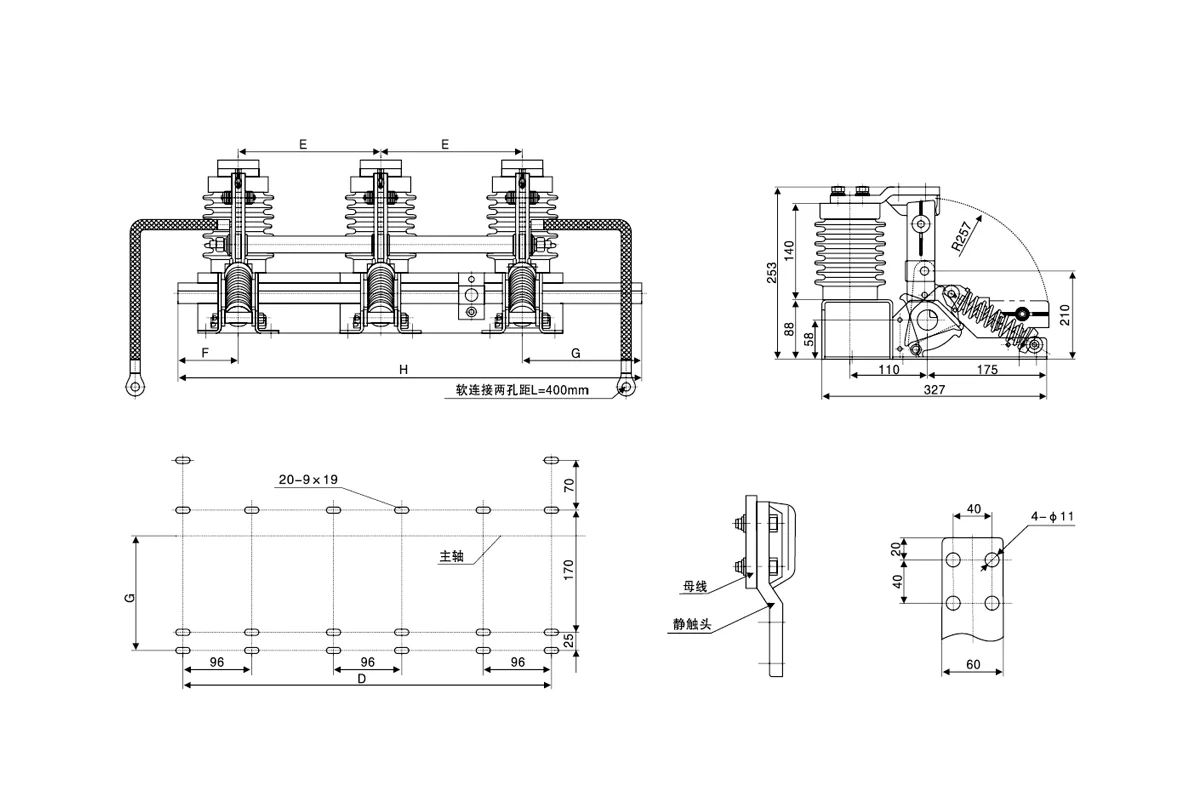

பொருத்துவதற்கான பரிமாணங்கள் மற்றும் கட்டம் இடைவெளி
| மாதிரிச் சட்டம் | கட்ட இடைவெளி (E) | ஒட்டுமொத்த அகலம் (H) | ஏற்றம் (F) | ஏற்றுதல் (G) | ஏற்றுதல் (D) |
|---|---|---|---|---|---|
| ஜேஎன்15-12/31.5-165 | 165 மிமீ | 565 மிமீ | 75 மிமீ | 160 மிமீ | 426 மிமீ |
| ஜேஎன்15-12/31.5-180 | 180 மிமீ | 595 மிமீ | 75 மிமீ | 160 மிமீ | 456 மிமீ |
| ஜேஎன்15-12/31.5-200 | 200 மிமீ | 635 மிமீ | 75 மிமீ | 160 மிமீ | 496 மிமீ |
| ஜேஎன்15-12/31.5-210 | 210 மிமீ | 655 மிமீ | 75 மிமீ | 160 மிமீ | 516 மிமீ |
| ஜேஎன்15-12/31.5-220 | 220 மிமீ | 675 மிமீ | 75 மிமீ | 160 மிமீ | 536 மிமீ |
| ஜேஎன்15-12/31.5-230 | 230 மிமீ | 695 மிமீ | 75 மிமீ | 160 மிமீ | 556 மிமீ |
| ஜேஎன்15-12/31.5-250 | 250 மிமீ | 735 மிமீ | 75 மிமீ | 160 மிமீ | 596 மிமீ |
| ஜேஎன்15-12/31.5-275 | 275 மிமீ | 810 மிமீ | 75 மிமீ | 185 மிமீ | 646 மிமீ |
EK6-12 தொடர், ES1 முன்மாதிரி மண்ணுடன் இணைக்கும் சுவிட்சை அடிப்படையாகக் கொண்டு வடிவமைக்கப்பட்டுள்ளது. இது GB1985-2004 மற்றும் IEC129 தேவைகளை முழுமையாகப் பூர்த்தி செய்யும் அதே வேளையில், எளிமைப்படுத்தப்பட்ட ஒரு பொருத்த அமைப்பைக் கொண்டுள்ளது.
ES1-பாணி அடித்தளம் தேவைப்படும் компакт ஸ்விட்ச் கியர் வடிவமைப்புகள் அல்லது மாற்றியமைக்கும் திட்டங்களுக்கு இந்த மாதிரி மிகவும் பொருத்தமானது. இது JN15 தொடரைப் போலவே அதே வலுவான 31.5kA பாதுகாப்பை வழங்குகிறது.
கீழே உள்ள தொழில்நுட்ப விவரக்குறிப்புகளைப் பார்க்கவும்.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — EK6-12
| இல்லை. | பொருள் | அலகி | EK6-12/31.5 |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12 |
| 2 | குறுகிய நேரம் தாங்கும் மின்னோட்டம் (4 வினாடிகள்) | கேஏ | 31.5 |
| 3 | குறுகிய சுற்று மின்னோட்டத்தை உருவாக்கும் என மதிப்பிடப்பட்டது | கேஏ | 80 |
| 4 | மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம் | கேஏ | 80 |
| 5 | இயந்திர வாழ்க்கை | நேரம் | 2,000 |
| 6 | கட்டமைப்பு வகை | – | அசெம்பிளி (ES1 அடிப்படையிலானது) |
நிறுவல் குறிப்பு
EK6-12 பொதுவாக JN15 தொடரைப் போலவே நிலையான கட்டம் இடைவெளிகளில் (எ.கா., 210 மிமீ) கிடைக்கிறது. ஆர்டர் செய்வதற்கு முன், ES1-வகை வடிவமைப்புகளுடன் மவுண்டிங் இடைமுகத்தின் இணக்கத்தன்மையை சரிபார்க்கவும்.
JN15-24/31.5 என்பது JN15-12-ஐ அடிப்படையாகக் கொண்டு உருவாக்கப்பட்ட ஒரு மேம்படுத்தப்பட்ட பதிப்பாகும். இது 24kV மின் அமைப்புகளுக்கு ஏற்ற காப்பு நிலைகளை வழங்கும் அதே வேளையில், அதே சிறிய நிறுவல் அளவுகளைத் தக்க வைத்துக் கொள்கிறது.
KYN28-24 சுவிட்ச்ஜியருக்கு ஏற்றது, இது 80kA என்ற வலுவான குறுகிய-சுற்று மூடும் திறனுடன் பராமரிப்பின் போது ஆபரேட்டரின் பாதுகாப்பை உறுதி செய்கிறது.
இன்சுலேஷன் நிலைகள் மற்றும் மின்னோட்ட மதிப்பீடுகளுக்குக் கீழே உள்ள அட்டவணையைப் பார்க்கவும்.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — JN15-24
| இல்லை. | பொருள் | அலகி | ஜேஎன்15-24/31.5 |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 24 |
| 2 | குறுகிய நேரம் தாங்கும் மின்னோட்டம் (4 வினாடிகள்) | கேஏ | 31.5 |
| 3 | குறுகிய சுற்று மின்னோட்டத்தை உருவாக்கும் என மதிப்பிடப்பட்டது | கேஏ | 80 |
| 4 | பி.எஃப் தாங்கும் மின்னழுத்தம் (1 நிமிடம்) | கே.வி | 65 |
| 5 | மின்னல் உந்துதல் தாங்கும் மின்னழுத்தம் | கே.வி | 125 |
| 6 | இயந்திர வாழ்க்கை | நேரம் | 2,000 |

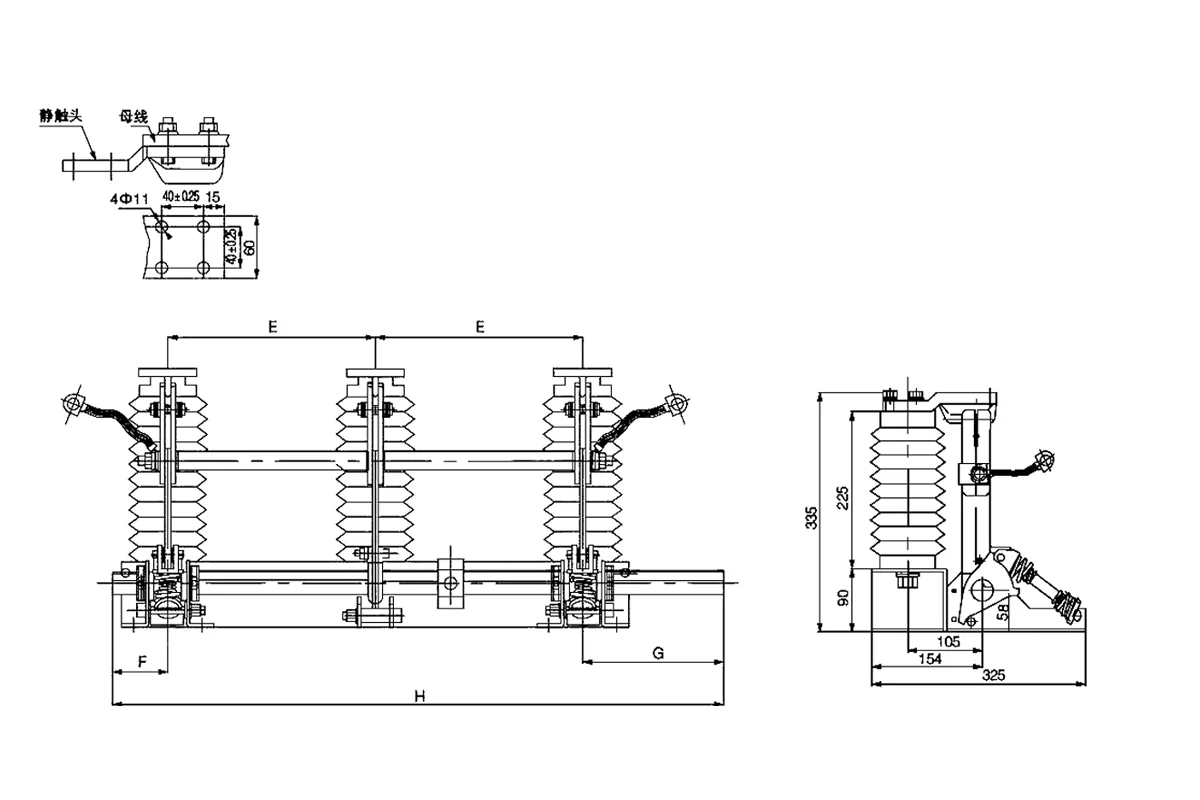

பொருத்தும் பரிமாணங்கள் (24kV)
| மாதிரிச் சட்டம் | கட்ட இடைவெளி (E) | ஒட்டுமொத்த அகலம் (H) | ஏற்றுதல் (D) | ஏற்றுதல் (C) |
|---|---|---|---|---|
| ஜேஎன்15-24/31.5-210 | 210 மிமீ | 655 மிமீ | 516 மிமீ | 96 மிமீ |
| ஜேஎன்15-24/31.5-220 | 220 மிமீ | 675 மிமீ | 536 மிமீ | 96 மிமீ |
| ஜேஎன்15-24/31.5-230 | 230 மிமீ | 695 மிமீ | 556 மிமீ | 96 மிமீ |
| ஜேஎன்15-24/31.5-250 | 250 மிமீ | 735 மிமீ | 596 மிமீ | 96 மிமீ |
| ஜேஎன்15-24/31.5-275 | 275 மிமீ | 810 மிமீ | 646 மிமீ | 96 மிமீ |

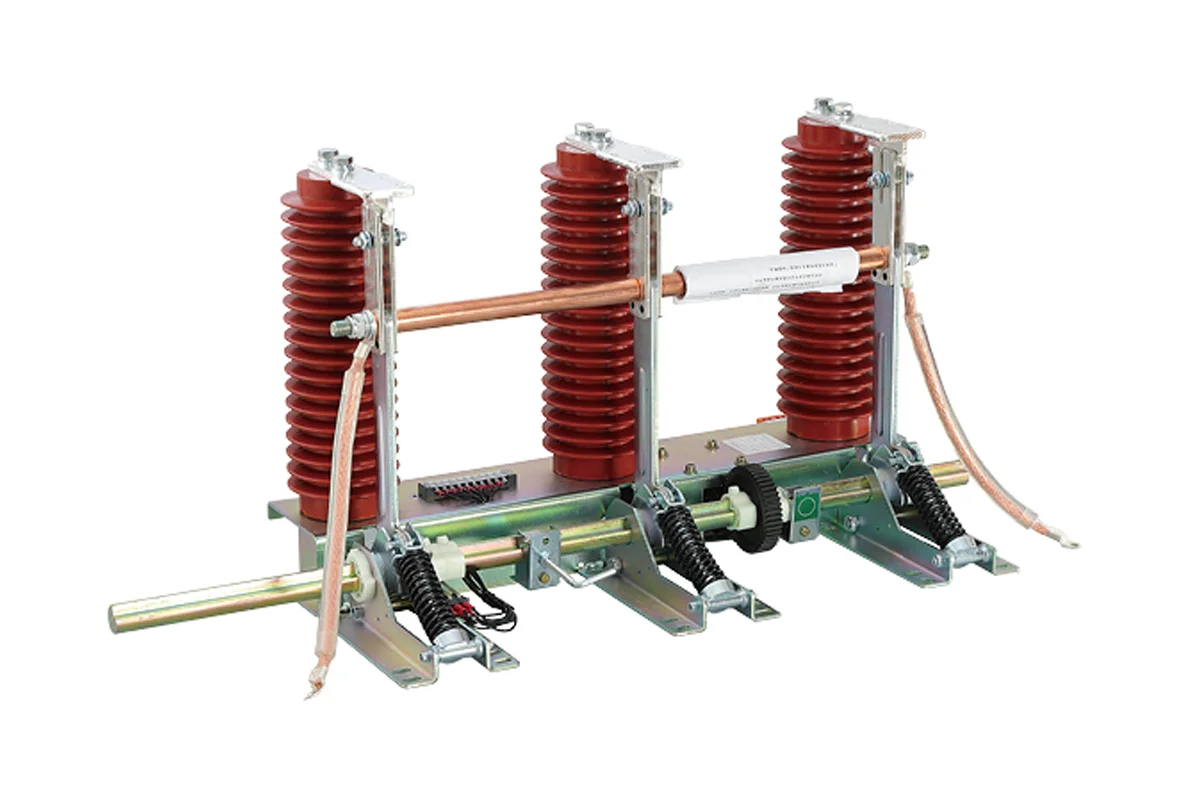

JN22-40.5 என்பது சியான் உயர் மின்னழுத்த உபகரண ஆராய்ச்சி நிறுவனத்தால் உருவாக்கப்பட்ட ஒரு உயர் செயல்திறன் கொண்ட மண்ணுடன் இணைக்கும் சுவிட்ச் ஆகும். இது குறிப்பாக 40.5kV AC 50Hz மின் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
KYN61-40.5 கேபினெட்டுகளுடன் இணக்கமானது, இது உபகரணங்கள் முழுமையாகப் பழுதுபார்க்கப்படும்போது முக்கியமான மண்ணீக்கப் பாதுகாப்பை வழங்குகிறது. 35kV/40.5kV அமைப்புகளின் பெரிய இடைவெளித் தேவைகளைச் சமாளிக்கும் வகையில் இது ஒரு வலுவான கட்டமைப்பைக் கொண்டுள்ளது.
வெள்ளம், வெடிப்பு அபாயங்கள் அல்லது கடுமையான தூசி இல்லாத சூழல்களுக்கு ஏற்றது.
முதன்மை தொழில்நுட்ப அளவுருக்கள் — JN22-40.5
| இல்லை. | பொருள் | அலகி | ஜேஎன்22-40.5/31.5 |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 |
| 2 | குறுகிய நேரம் தாங்கும் மின்னோட்டம் (4 வினாடிகள்) | கேஏ | 31.5 |
| 3 | குறுகிய சுற்று மின்னோட்டத்தை உருவாக்கும் என மதிப்பிடப்பட்டது | கேஏ | 80 |
| 4 | மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம் | கேஏ | 80 |
| 5 | மின்னல் உந்துதல் தாங்கும் மின்னழுத்தம் | கே.வி | 185 |
| 6 | விண்ணப்பப் பெட்டகம் | வகை | KYN61-40.5 |

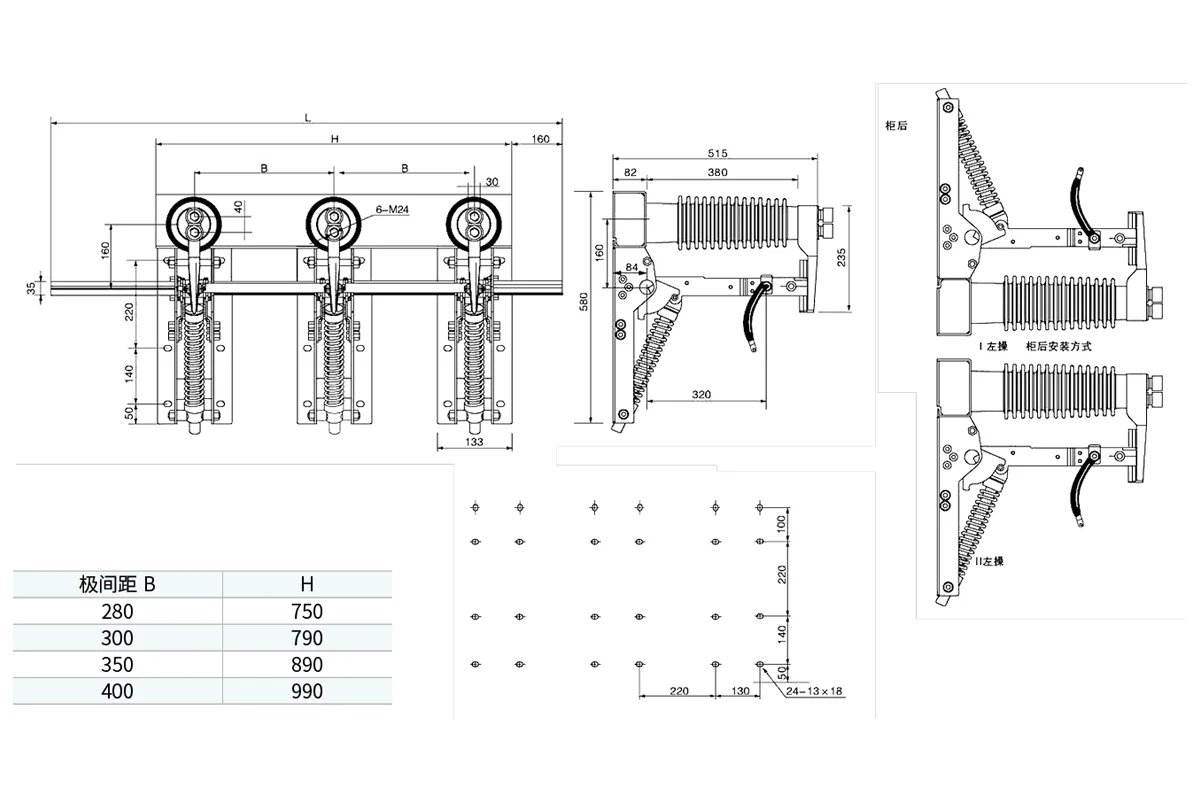

கட்ட இடைவெளிப் பரிமாணங்கள் (40.5kV)
| மாதிரிச் சட்டம் | கட்ட இடைவெளி (E) | ஒட்டுமொத்த அகலம் (H) |
|---|---|---|
| ஜேஎன்22-40.5/31.5-280 | 280 மிமீ | 750 மிமீ |
| ஜேஎன்22-40.5/31.5-300 | 300 மிமீ | 790 மிமீ |
| ஜேஎன்22-40.5/31.5-350 | 350 மிமீ | 890 மிமீ |
| ஜேஎன்22-40.5/31.5-400 | 400 மிமீ | 990 மிமீ |
MV மின் விநியோகத்தில் பாதுகாப்பு மிக முக்கியமானது. XBRELE உயர் மின்னழுத்த மண்ணீட்டுத் துண்டிக்கிகள் ஆளர்கள் மற்றும் உபகரணங்களைப் பாதுகாக்க, உயர் குறுகிய-சுற்று உருவாக்கும் திறனுடன் வடிவமைக்கப்பட்டுள்ளன. எங்கள் தயாரிப்புகள் முழுமையாக இணங்குகின்றன. ஐஇசி 62271-102 தரநிலைகள். இணக்கமான கேபினெட்டுகள் பற்றிய மேலும் விவரங்களுக்கு, எங்களைப் பார்வையிடவும். ஸ்விட்ச் கியர் பாகங்கள் தூண் பக்கம் .
ஒருவற்றின் மிகவும் முக்கியமான அம்சம் பராமரிப்பு மண் இணைப்புத் சுவிட்ச் இயங்கும் பிளவில் பாதுகாப்பாக மூடும் திறன் கொண்டது. நாங்கள் அதிகபட்ச ஆபரேட்டர் பாதுகாப்பை உறுதி செய்கிறோம்.
விநியோக துணை மின் நிலையங்களில் அடிக்கடி இயக்கப்படுவதற்காக வடிவமைக்கப்பட்ட எங்கள் ஜேஎன்15 தொடர் சீரான செயல்திறனுக்காக மேம்பட்ட ஸ்பிரிங் வழிமுறைகளைப் பயன்படுத்துகிறது.
எங்கள் உட்புற MV மண்ணுடன் இணைப்பான்கள் நவீன ஸ்மார்ட் சுவிட்ச்கியர் சூழல்களில் (KYN28/Unigear) தடையின்றி ஒருங்கிணைக்க வடிவமைக்கப்பட்டுள்ளன.
பாதுகாப்பு சாதனங்களுக்கு நம்பகத்தன்மை என்பது விட்டுக்கொடுக்க முடியாதது. XBRELE ஒவ்வொரு சாதனத்தையும் உறுதிப்படுத்த, ஒரு கடுமையான 5-கட்ட அசெம்பிளி மற்றும் அளவுத்திருத்த செயல்முறையைப் பயன்படுத்துகிறது. ஜேஎன்15 அலகம் IEC தரநிலைகளின் கடுமையான இயந்திர நீடித்தழைப்பு மற்றும் குறுகிய சுற்றுத் திறன் தேவைகளைப் பூர்த்தி செய்கிறது.
நிலையான கூறுகளைப் போலல்லாமல், இது இயந்திர சாதனம் கடுமையான கோளாறுகளின் போது உடனடி செயல்பாட்டை உறுதி செய்ய, ஸ்பிரிங் இறுக்கம் மற்றும் தொடர்பு சீரமைப்பைத் துல்லியமாக அளவீடு செய்ய வேண்டும்.
செப்புப் பிளேடுகள் மற்றும் தொடர்புகள், அதிக வெப்ப அழுத்தத்தை (31.5kA) அதிகமாகச் சூடாகாமல் கையாள முடியும் என்பதை உறுதிசெய்ய, கடத்துத்திறனுக்காக (%IACS) சோதிக்கப்படுகின்றன.
இயக்குதல் ஸ்பிரிங்குகள், இயக்க வேகத்தைப் பொருட்படுத்தாமல், அதிவேக மூடுவதற்குத் தேவையான துல்லியமான முறுக்குவிசையை வழங்கும் வகையில் அளவீடு செய்யப்பட்டுள்ளன.
பஸ் பார் அமைப்பில் உள்ள நிலையான தொடர்புகளுடன் சரியான சீரமைப்பை உறுதி செய்வதற்காக, தொழில்நுட்ப வல்லுநர்கள் கட்டம் இடைவெளி மற்றும் பிளேடு பயணப்பாதையை சரிசெய்கின்றனர்.
ஒவ்வொரு சுவிட்ச் பொருத்தம் மென்மையான இயந்திரச் செயல்பாடு மற்றும் இன்டர்லாக் செயல்பாட்டைச் சரிபார்க்க, 50 முறை திறந்து/மூடும் செயல்பாடுகளுக்கு உட்படுகிறது.
குறைந்தபட்ச மின் இழப்பை உறுதி செய்வதற்கும், நிலையான மின் இணைப்பைப் பேணுவதற்கும், கடத்தும் பாதை முழுவதும் ஒரு மைக்ரோ-ஓம் எதிர்ப்புச் சோதனை நடத்தப்படுகிறது.
நாங்கள் IEC 62271-102 நெறிமுறைகளைக் கண்டிப்பாகப் பின்பற்றுகிறோம். ஒவ்வொன்றும் பாதுகாப்புக் கூறு அனுப்புவதற்கு முன்பு, இயந்திர ஆயுள் மற்றும் குறுகிய சுற்று உருவாக்கும் திறன் சரிபார்க்கப்படுகிறது.
எக்ஸ்பிஆர்இஎல்இ விரைவான விநியோகத்தை உறுதி செய்கிறது JN15 & EK6 அசெம்பிளிகள் உலகெங்கிலும் உள்ள பேனல் தயாரிப்பாளர்களுக்கு. அவசர KYN28 உற்பத்தி மற்றும் புதுப்பித்தல் திட்டங்களுக்கு ஆதரவளிக்க, நாங்கள் பரிமாணத் தனிப்பயனாக்கம், மென் இணைப்பு அளவீடு மற்றும் பாதுகாப்பான ஏற்றுமதி பேக்கேஜிங் ஆகியவற்றை ஒருங்கிணைக்கிறோம்.
பொதுவான விவரக்குறிப்புகளின் (210mm மற்றும் 275mm பேஸ் இடைவெளி போன்றவை) ஒரு உத்திப்பூர்வ இருப்பை நாங்கள் பராமரிக்கிறோம், நிறுத்த நேரத்தைக் குறைப்பதற்காக அலமாரிப் பராமரிப்பு.
தரநிலைப் பட்டியல்களுக்கு அப்பால், XBRELE தரப்படுத்தப்படாதவற்றிற்கு தனிப்பயனாக்கலை வழங்குகிறது. உயர் மின்னழுத்த இயந்திரவியல் தேவைகள், தடையற்ற ஒருங்கிணைப்பை உறுதி செய்தல்.
அதிக சுமை தாங்கும் சுவிட்ச் கியர் துணைக்கருவிகள் வலுவான பாதுகாப்பு தேவை. போக்குவரத்தின் போது இயக்கத் தண்டு மற்றும் காப்பான்களுக்கு சேதம் ஏற்படுவதைத் தடுக்க, நாங்கள் வலுவூட்டப்பட்ட பிளைவுட் பெட்டிகளைப் பயன்படுத்துகிறோம்.
தொழில்நுட்ப பதில்கள் தொடர்பான JN15/EK6 தேர்வு, குறுகிய-சுற்றுத் திறன்கள், இயந்திர இடைப்பூட்டுகள், மற்றும் நிறுவல் இணக்கத்தன்மை கேஒய்என்28 சுவிட்ச் கியர் கேபினெட்டுகள்.
