ZW32 தொடர் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் 12kV மற்றும் 40.5kV விநியோக வலையமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. இந்த அலகு வெற்றிட இடைநிறுத்துவி, திட-இன்சுலேட்டட் உட்பொதிந்த கம்பம், இயக்க அமைப்பு மற்றும் மின்னோட்ட மாற்றி ஆகியவற்றை ஒருங்கிணைக்கிறது, மேலும் இது மேற்கூரைக் கோடுகள், வளைய முக்கிய அமைப்புகள் மற்றும் சிறிய துணை நிலையங்களுக்கான நம்பகமான துண்டிப்பு செயல்திறனை வழங்குகிறது.
ZW32 தொடர் என்பது மேல்நிலை விநியோக வலையமைப்புகளுக்காக வடிவமைக்கப்பட்ட ஒரு வெளிப்புற உயர்-வோல்டேஜ் வெற்றிட சர்க்யூட் பிரேக்கர் ஆகும். ஒவ்வொரு யூனிட்டும் வெற்றிட இடைநிறுத்துவி, திட-இன்சுலேற்றட் பதிக்கப்பட்ட கம்பம், இயக்க அமைப்பு மற்றும் மின்னோட்ட மாற்றி ஆகியவற்றை ஒரு சிறிய உடலில் ஒருங்கிணைத்து, நீண்ட கால களச் செயல்பாட்டிற்கு ஏற்ற ஒரு முழுமையாக மூடப்பட்ட கட்டமைப்பை உருவாக்குகிறது.
உள்ளமைக்கப்பட்ட கம்ப வடிவமைப்பு காப்புத் திறனை மேம்படுத்துவதோடு, இடைமறிப்பானை ஈரப்பதம், தூசி மற்றும் சுற்றுச்சூழல் அழுத்தங்களிலிருந்து பாதுகாக்கிறது. ஒரு நிலையான ஸ்பிரிங் இயக்க அமைப்புடன் இணைந்து, இந்த முறிப்பான் அடிக்கடி மாற்றுவதற்கான நிலைமைகளின் கீழ் நம்பகமான திறத்தல் மற்றும் மூடுதலை வழங்குகிறது.
இந்தத் தொடர் இரண்டிற்குமான மாதிரிகளை உள்ளடக்கியது. 12kV மற்றும் 40.5kV, மின்சாரப் பயன்பாட்டு நிறுவனங்கள் மற்றும் EPC ஒப்பந்தக்காரர்கள் வெவ்வேறு விநியோக மின்னழுத்த நிலைகளில் ஒரு ஒருங்கிணைந்த பிரேக்கர் தளத்தை நிறுவ அனுமதிக்கிறது. வரிசைப் பொருத்தல், பணியிடத்தில் செய்யப்படும் வேலையைக் குறைத்து, மேம்பாடுகள் அல்லது மாற்றுதல் பணிகளின் போது மின்வெட்டு நேரத்தைக் குறைக்கிறது.
XBRELE-யின் வெளிப்புற மற்றும் உட்புற VCB வரம்புகளைப் பற்றி மேலும் அறிய, தயவுசெய்து பார்வையிடவும். வெற்றிட மின்சுற்று முறிப்பான் பில்லர் பக்கம் .
பொறியியல் வடிவமைப்பு மற்றும் தேர்வுக்கு, தொடர்புடைய தயாரிப்புப் புகைப்படம், முக்கிய மின் மதிப்பீடுகள், மற்றும் புறச்சட்டகம் & பொருத்துதல் அளவுகளைக் காண, கீழே உள்ள மின்னழுத்த அளவைத் தேர்ந்தெடுக்கவும்.

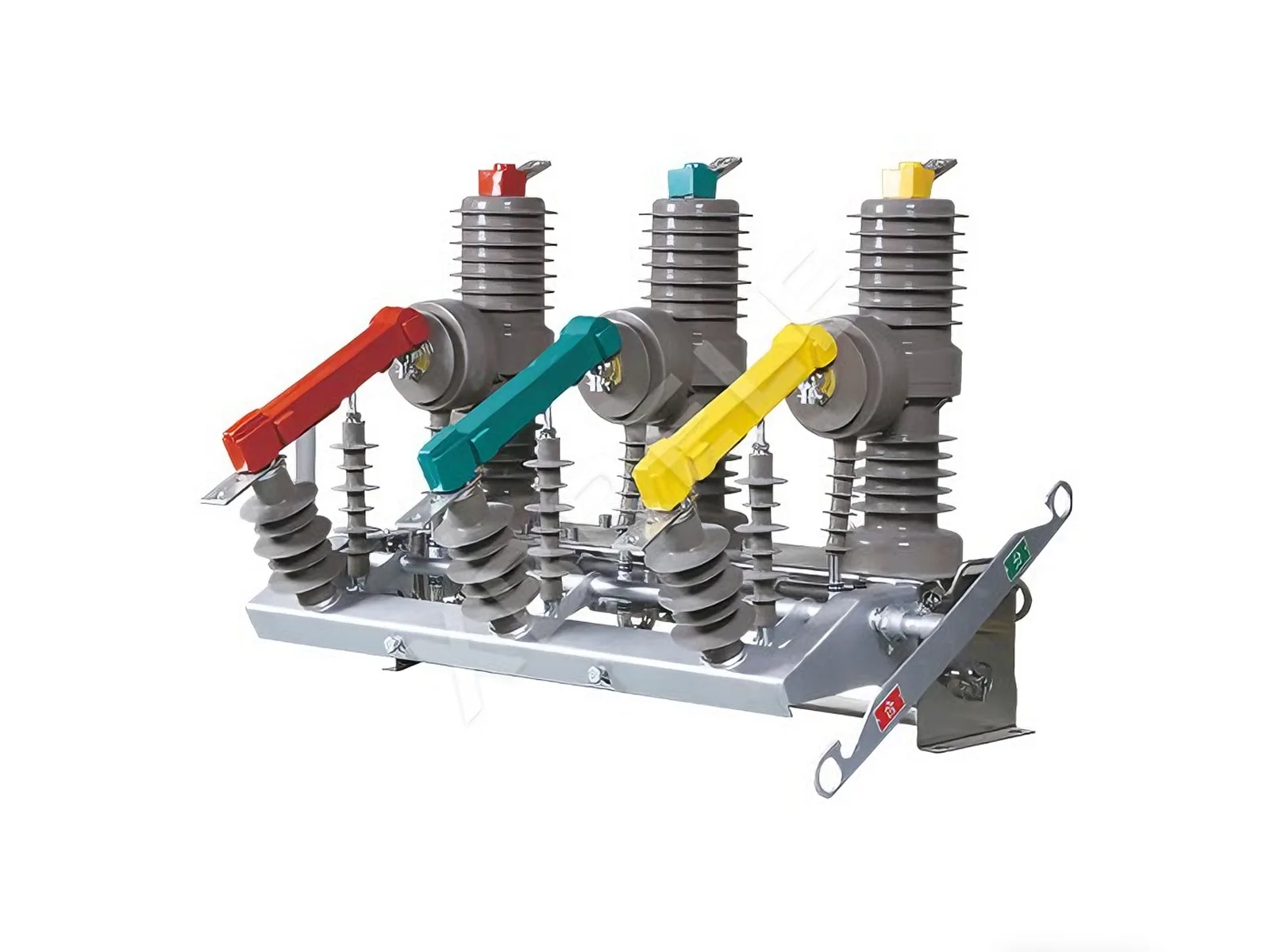

ZW32-12 என்பது 12kV மேல்நிலை விநியோக வலைப்பின்னல்களுக்கான ஒரு வெளிப்புற வெற்றிட மின்சுற்று முறிப்பான் ஆகும், இது பொதுவாக கம்பங்களில் பொருத்தப்பட்ட கட்டமைப்புகளில் ஊட்ட மின்முறிப்பான், பிரிப்பான் அல்லது இணைப்பு மின்முறிப்பான் ஆகப் பயன்படுத்தப்படுகிறது.
பிரேக்கர், திடமான-இன்சுலேட்டட் பதிக்கப்பட்ட போல்களையும் மற்றும் ஸ்பிரிங் இயக்க அமைப்பையும் கொண்டுள்ளது, இது அடிக்கடி செய்யப்படும் செயல்பாடுகளிலும் மற்றும் கடுமையான வெளிப்புறச் சூழல்களிலும் நம்பகமான சுவிட்ச்சிங் செயல்திறனை வழங்குகிறது.
கீழே உள்ள அட்டவணை ZW32-12-க்கான முக்கிய மின் மதிப்பீடுகளைப் பட்டியலிடுகிறது.
முக்கிய மின்வியல் மதிப்பீடுகள் — ZW32-12
ZW32-12 தொழில்நுட்ப அளவுருத் தாளின்படி மதிப்புகள்.
| இல்லை. | பொருள் | அலகி | இருபது முப்பத்திரண்டு |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12 |
| 2 | மதிப்பிடப்பட்ட தற்போதைய | A | 630 / 1250 |
| 3 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 |
| 4 | மின்சக்தி-ஆவெண் தாங்கும் மின்னழுத்தம் (1 நிமிடம், உலர் வகை, கட்டம்-கட்டத்திற்கு / முறிவைக் கடந்து) | கே.வி | 42 / 48 |
| 5 | மின்சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தம் (1 நிமிடம், ஈர வகை) | கே.வி | 34 |
| 6 | மின்சக்தி-ஆவெண் தாங்கும் மின்னழுத்தம் (1 நிமிடம், இரண்டாம் நிலை சுற்று பூமிக்கு) | கே.வி | 2 |
| 7 | இடிமின்னல் உந்துதல் தாங்கும் மின்னழுத்தம் (உச்சம், கட்டம்-கட்டத்திற்கு / முறிவிற்கு குறுக்கே) | கே.வி | 75 / 85 |
| 8 | மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு மின்னோட்டம் | கேஏ | 20 / 25 |
| 9 | மதிப்பிடப்பட்ட குறுகிய-சுற்று மூடும் மின்னோட்டம் (உச்சநிலை) | கேஏ | 50 / 63 |
| 10 | குறுகிய காலத்திற்கு தாங்கும் மின்னோட்ட மதிப்பிடப்பட்டது | கேஏ | 20 / 25 |
| 11 | மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம் | கேஏ | 50 / 63 |
| 12 | மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு மின்னோட்ட முறிப்பு நேரங்கள் | செயல்பாடுகள் | 30 |
| 13 | மதிப்பிடப்பட்ட குறுகிய-சுற்று நீடித்த நேரம் | s | 4 |
| 14 | மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் / துணை மின்சுற்று மின்னழுத்தம் | V | டிசி/ஏசி110; ஏசி/டிசி220 |
| 15 | மதிப்பிடப்பட்ட இயக்க வரிசை | — | ஓ – 0.3 வி – CO – 180 வி – CO |
| 16 | அதிக மின்னோட்டத் துண்டிப்பு மதிப்பிடப்பட்ட மின்னோட்டம் | A | 5 |
| 17 | இயந்திர வாழ்க்கை | செயல்பாடுகள் | 10,000 |
| 18 | இயக்க மற்றும் நிலையான தொடர்புகளின் சேர்க்கை அனுமதிக்கப்படும் தேய்மானம் | எம்எம் | 3 |
| 19 | அதிகப்படியான மின்னோட்ட விடுவிப்புக்கான மதிப்பிடப்பட்ட மின்னோட்டம் | A | 5 |
| 20 | நடப்பு மாற்றித்தின் நடப்பு விகிதம் | A | 200/5; 400/5; 600/5 |
| 21 | தொடர்பு இடைவெளி | எம்எம் | 9 ± 1 |
| 22 | அதிகப்பயணத்தைத் தொடர்பு கொள்ளுங்கள் | எம்எம் | 2.5 ± 0.5 |
| 23 | சராசரி திறப்பு வேகம் | நடுத்தரப் பார்வை | 1.0 ± 0.2 |
| 24 | சராசரி மூடும் வேகம் | நடுத்தரப் பார்வை | 0.6 ± 0.2 |
| 25 | திறக்கும் நேரம் | எம்.எஸ் | ஐம்பதுக்குள் |
| 26 | மூடும் நேரம் | எம்.எஸ் | 100க்கு ≤ |
| 27 | மூடும் மீள்தல் நேரம் | எம்.எஸ் | ≤ 2 |
| 28 | மூன்று-கம்ப மூடல் மற்றும் திறப்பின் வெவ்வேறு காலகட்டங்கள் | எம்.எஸ் | ≤ 2 |
| 29 | ஒவ்வொரு கட்டம் சுற்றின் DC எதிர்ப்பு | மைக்ரோஓம் | ≤ 80 (பேண்ட் தனிமை ≤ 150) |

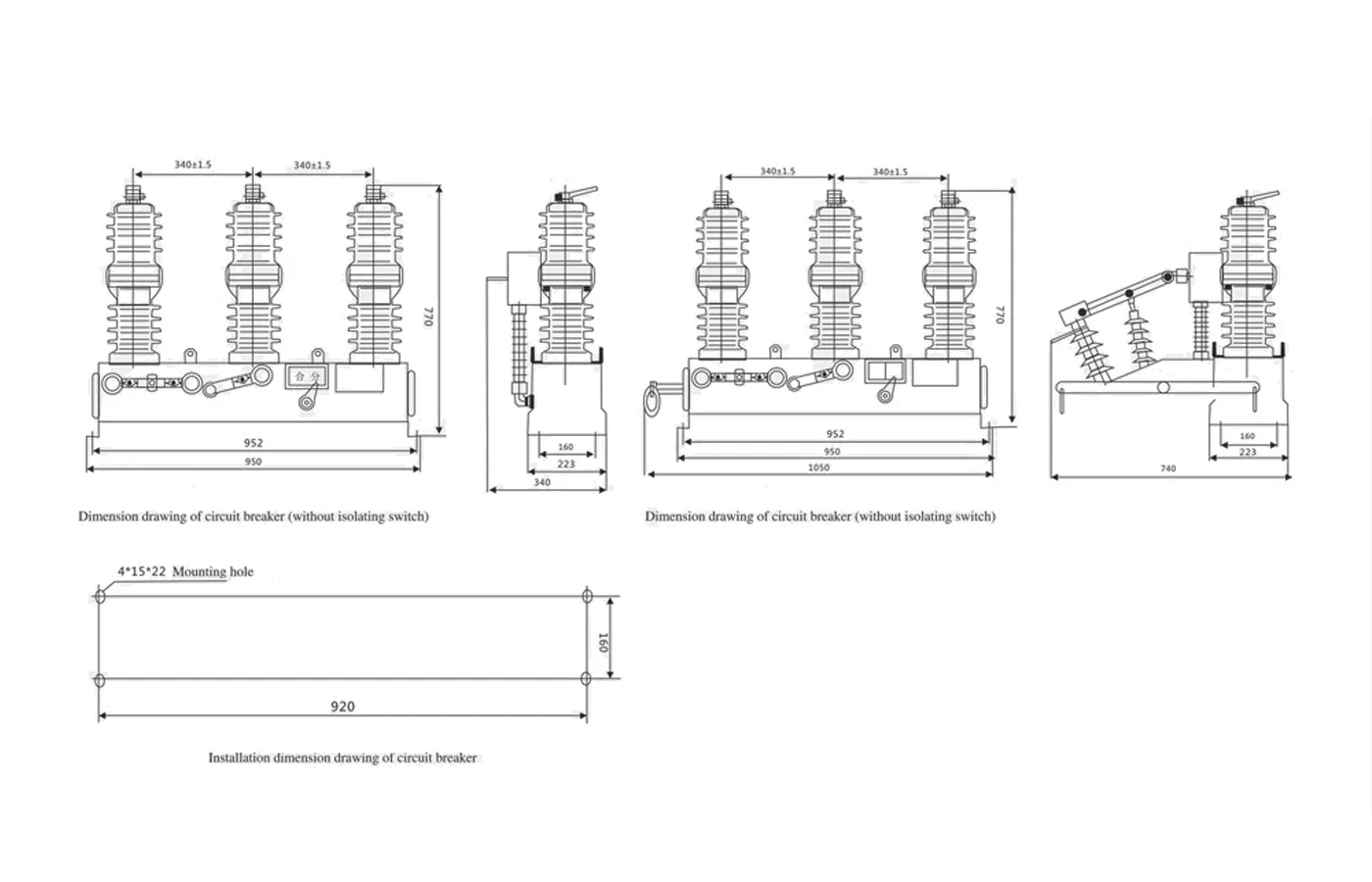

அகச்சித்திரம் மற்றும் பொருத்துதல் பரிமாணங்கள் — ZW32-12
வழக்கமான ZW32-12 கம்பியில் பொருத்தும் நிறுவலுக்குக்கான रूपரേகை மற்றும் பொருத்துதல் பரிமாணங்கள்.
| பொருள் | குறியீடு | மதிப்பு (மிமீ) | குறிப்பு |
|---|---|---|---|
| ஒட்டுமொத்த உயரம் | H | — | பிரேக்கர் அசெம்பிளியின் ஒட்டுமொத்த உயரம் |
| ஒட்டுமொத்த அகலம் | W | — | கட்ட இடைவெளியுடன் |
| பொருத்தும் துளை இடைவெளி (அகலமான) | எல்1 | — | அடிப்படை கிடைமட்ட போல்ட் தூரம் |
| அமைக்கும் துளை இடைவெளி (செங்குத்து) | எல்2 | — | குறுக்குக் கை அல்லது எஃகு கட்டமைப்புடன் பொருந்துவதற்கு |
| பொருத்தும் துளையின் அளவு | Φ | — | நீள்வட்ட அல்லது வட்டமான துளையின் விட்டம் |

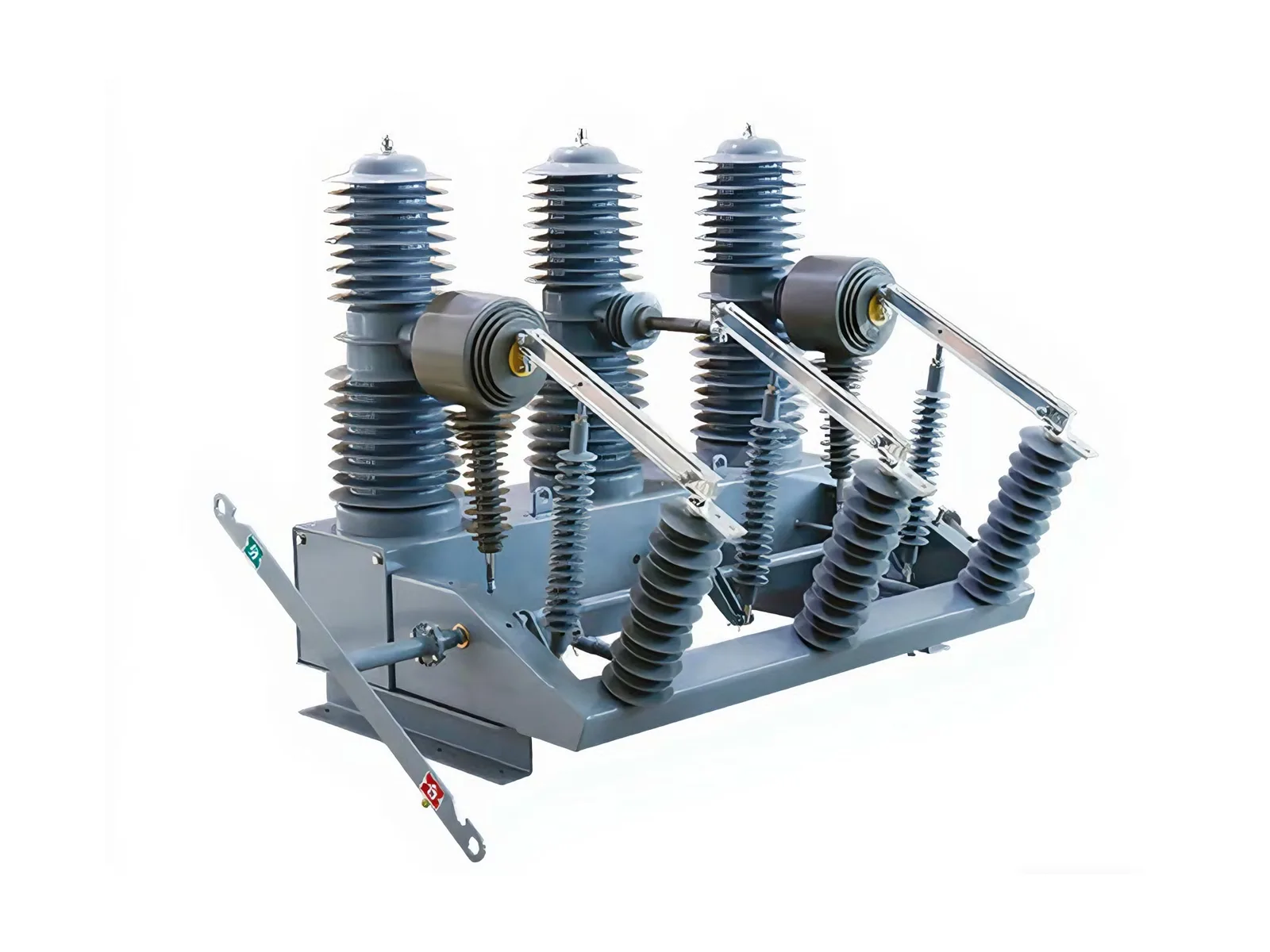

ZW32-40.5, ஒரே உட்பொதிந்த கம்பம் என்ற கருத்தை அடிப்படையாகக் கொண்டு, உயர் மின்னழுத்த மேற்கூரைக் கம்பி மின் கட்டமைப்புகள் மற்றும் 35–40.5kV துணை மின் நிலையங்களுக்கு, உயர் தனிப்படுத்தல் நிலை மற்றும் துண்டிக்கும் திறனை வழங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது.
பிரேக்கர், ஒரு திடமாக மூடப்பட்ட துருவத்தையும் நம்பகமான இயக்க அமைப்பையும் இணைத்து, குறைந்தபட்ச பராமரிப்புடன் நீண்ட இயந்திர மற்றும் மின் ஆயுளை வழங்குகிறது.
கீழே உள்ள அட்டவணை 40.5kV ZW32 உள்ளமைப்புகளுக்கான வழக்கமான மின் மதிப்பீடுகளைப் பட்டியலிடுகிறது.
முக்கிய மின் மதிப்பீடுகள் — ZW32-40.5
40.5kV வெளிப்புற வெற்றிட சுற்று முறிப்பான்களின் பயன்பாடுகளுக்கான வழக்கமான மதிப்புகள்.
| இல்லை. | பொருள் | அலகி | இருபத்தி மூன்று புள்ளி நாற்பது ஐந்து |
|---|---|---|---|
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 |
| 2 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 / 60 |
| 3 | மதிப்பிடப்பட்ட தற்போதைய | A | 1250 / 1600 / 2000 / 2500 |
| 4 | மின்சக்தி-ஆவெண் தாங்கும் மின்னழுத்தம் (1 நிமிடம், கட்டம்-கட்டத்திற்கு / கட்டத்திற்கு-பூமிக்கு) | கே.வி | 95 |
| 5 | மின்னல் உந்துவிசை தாங்கும் மின்னழுத்தம் (உச்சம்) | கே.வி | 185 |
| 6 | மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிப்பு மின்னோட்டம் | கேஏ | 25 / 31.5 |
| 7 | குறுகிய நேரம் தாங்கும் மின்னோட்டம் (4 வினாடிகள்) | கேஏ | 25 / 31.5 |
| 8 | குறுகிய சுற்று மின்னோட்டத்தை உருவாக்கும் திறன் (உச்சநிலை) | கேஏ | 63 / 80 |
| 9 | இயந்திர வாழ்க்கை | செயல்பாடுகள் | 10,000 |
| 10 | மதிப்பிடப்பட்ட இயக்க வரிசை | — | ஓ – 0.3 வி – CO – 180 வி – CO |
அகச்சித்திரம் மற்றும் பொருத்துதல் பரிமாணங்கள் — ZW32-40.5
வழக்கமான 40.5kV ZW32 நிறுவலுக்கான கோட்டோவியம் மற்றும் பொருத்துதல் பரிமாணங்கள்.
| பொருள் | குறியீடு | மதிப்பு (மிமீ) | குறிப்பு |
|---|---|---|---|
| ஒட்டுமொத்த உயரம் | H | — | 40.5kV பிரேக்கரின் ஒட்டுமொத்த உயரம் |
| ஒட்டுமொத்த அகலம் | W | — | கட்ட இடைவெளியுடன் |
| பொருத்தும் துளை இடைவெளி (அகலமான) | எல்1 | — | அடிப்படை கிடைமட்ட போல்ட் தூரம் |
| அமைக்கும் துளை இடைவெளி (செங்குத்து) | எல்2 | — | உருக்கு அமைப்பு அல்லது சட்டத்திற்குப் பொருந்துமாறு |
| பொருத்தும் துளையின் அளவு | Φ | — | நீள்வட்ட அல்லது வட்டமான துளையின் விட்டம் |
விநியோக வலையமைப்புகளுக்கான முழுமையான கம்பத்தில் பொருத்தப்பட்ட சுவிட்ச்சிங் மற்றும் தானியக்கமயமாக்கல் தீர்வுகளை உருவாக்க, ZW32 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்களை பாதுகாப்பு ரிலேக்கள், CT-கள்/VT-கள் மற்றும் தகவல் தொடர்பு சாதனங்களுடன் இணைக்கலாம்.
உங்களுக்கு விருப்பமான ரிலேக்கள் மற்றும் இன்ஸ்ட்ரூமென்ட் டிரான்ஸ்ஃபார்மர்களைப் பயன்படுத்தி, ZW32-ஐச் சுற்றி ஒரு முழுமையான பாதுகாப்புத் திட்டத்தை உருவாக்கவும்.
கைமுறை, உள்ளூர் மற்றும் தொலைநிலை கட்டுப்பாட்டு தேவைகளைப் பூர்த்தி செய்யும் நெகிழ்வான இயக்க உள்ளமைப்புகள்.
பொருத்தமான கட்டுப்படுத்திகளுடன் இணைக்கப்படும்போது, ZW32 பிரேக்கர்களை தானியங்கி விநியோக அமைப்புகளிலும் ஸ்மார்ட் கிரிட் திட்டங்களிலும் பயன்படுத்தலாம்.
ஒவ்வொரு ZW32 யூனிட்டிற்குப் பின்னாலும், கடுமையான வெளிப்புற இணைப்புகளில் நீண்டகால நம்பகத்தன்மையை உறுதிசெய்யும் வகையில், உட்பொதிக்கப்பட்ட கம்ப வார்ப்பிலிருந்து வழக்கமான சோதனை வரை ஒரு கட்டுப்படுத்தப்பட்ட உற்பத்தி செயல்முறை உள்ளது.
XBRELE வெற்றிடத் துண்டிப்பான் கம்ப இணைப்புகள், இயக்க அமைப்பு மற்றும் உறை ஆகியவற்றை ஒரு ஒருங்கிணைந்த செயல்முறையில் உற்பத்தி செய்கிறது. ஒவ்வொரு ZW32 அலகின் தடமறிதலுக்காகவும், ஒவ்வொரு படியும் கண்காணிக்கப்பட்டுப் பதிவு செய்யப்படுகிறது.
வாக்யூம் இன்டர்ரப்டர்கள், அவற்றின் இயக்கம், அதிகப்படியான பயணம் மற்றும் மின்தடை ஆகியவற்றிற்காகச் சோதிக்கப்பட்டு, பின்னர் திடமான கம்பத்தில் பொருத்தப்படுகின்றன.
எபோக்சி காப்பு, வாயு நீக்கப்பட்டு, ஊற்றப்பட்டு, உறைக்கப்பட்டு, மின்பாதை உருவாதல் எதிர்ப்புத்திறன் கொண்ட ஒரு செறிவான, புதைக்கப்பட்ட கம்பியை உருவாக்குகிறது.
வசந்தகால இயந்திர அமைப்பு, வேகம், நேரக்கணிப்பு மற்றும் துள்ளல் ஆகியவை ZW32 வரம்புகளைப் பூர்த்தி செய்யும் வகையில் பொருத்தப்பட்டு, மசகு பூசப்பட்டு, சரிசெய்யப்படுகிறது.
கம்பங்கள், CT-கள், முனையங்கள் மற்றும் உறை பாகங்கள், அரிப்புத் தடுப்பு பூச்சுடன் கூடிய ஒரு சீல் செய்யப்பட்ட வெளிப்புற உடலில் இணைக்கப்பட்டுள்ளன.
ஒவ்வொரு பிரேக்கரும் பேக்கிங் மற்றும் ஷிப்மென்ட்டுக்கு முன்பு மின்சார, இயந்திரவியல் மற்றும் மின்மறுப்புச் சோதனைகளில் தேர்ச்சி பெறுகிறது.
மின்சார வழக்கமான சோதனைகள் காப்பு நிலை மற்றும் சுவிட்ச்சிங் செயல்திறனை சரிபார்க்கின்றன.
தேவைப்பட்டால், வழக்கமான சோதனைப் பதிவேடுகளை சரக்குடன் வழங்க முடியும்.
பயனர் அல்லது EPC திட்டங்களுக்காக FAT / QAP / ITP சாட்சி சோதனை ஏற்பாடு செய்யப்படலாம்.
XBRELE, 12 kV மற்றும் 40.5 kV மின்னழுத்தத்தில் உள்ள ZW32 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கான கணிக்கக்கூடிய விநியோகம், ஏற்றுமதிக்குத் தயாரான பேக்கிங் மற்றும் பொறியியல் ஆவணங்கள் ஆகியவற்றுடன் பயன்பாட்டு நிறுவனங்கள், EPC ஒப்பந்தக்காரர்கள் மற்றும் விநியோகஸ்தர்களுக்கு ஆதரவளிக்கிறது.
ZW32 பிரேக்கர்களின் வழக்கமான விநியோக நேரங்கள், உள்ளமைப்பு மற்றும் எண்ணிக்கையைப் பொறுத்து.
ZW32 பிரேக்கர்கள், உரிய பாதுகாப்போடு நீண்ட தூரக் கடல் அல்லது தரைப் போக்குவரத்திற்காகப் பொதி செய்யப்பட்டுள்ளன.
XBRELE, நெட்வொர்க் திட்டமிடல் மற்றும் திட்ட ஒப்புதலுக்குத் தேவையான ஆவணங்களையும் தொழில்நுட்ப ஆதரவையும் வழங்குகிறது.
12kV மற்றும் 40.5kV மேல்நிலைக் கோடுகளுக்கு XBRELE ZW32 வெற்றிட சர்க்யூட் பிரேக்கர்களைத் தேர்ந்தெடுக்கும்போது, பயன்பாட்டு நிறுவனங்கள், EPC ஒப்பந்தக்காரர்கள் மற்றும் விநியோகஸ்தர்களிடமிருந்து எழும் சில பொதுவான கேள்விகள் கீழே கொடுக்கப்பட்டுள்ளன.
