एक्सबीआरईएलईज़ अक्रिस्टलीय मिश्रधातु ट्रांसफॉर्मर इस श्रृंखला में SBH15-M तेल-डूबे हुए रेंज (5–160 kVA) और SCBH15 सूखी-प्रकार की इकाइयाँ (30–2500 kVA) शामिल हैं। सिलिकॉन स्टील ट्रांसफॉर्मरों की तुलना में बिना लोड के नुकसान में काफी कमी के साथ, ये उच्च-दक्षता वाले मॉडल 6–11 kV वितरण नेटवर्क के लिए डिज़ाइन किए गए हैं, जिन्हें ऊर्जा बचत और परिचालन व्यय में कमी की आवश्यकता होती है।.
द अक्रिस्टलीय मिश्रधातु ट्रांसफॉर्मर यह पारंपरिक सिलिकॉन स्टील लैमिनेशन के बजाय एक अव्यवस्थित धातु कोर का उपयोग करता है, जिससे कोर हानि में नाटकीय रूप से कमी आती है। अनुकूलित चुंबकीय गुणों को उच्च-गुणवत्ता वाली विंडिंग्स के साथ संयोजित करके, XBRELE SBH15-M तेल-निमज्जित और SCBH15 सूखी-प्रकार के डिज़ाइन उपयोगिताओं और औद्योगिक उपयोगकर्ताओं को नो-लोड हानि कम करने और समग्र ग्रिड दक्षता में सुधार करने में मदद करते हैं।.
एक पारंपरिक सिलिकॉन स्टील वितरण ट्रांसफार्मर की तुलना में, एक अक्रिस्टलीय कोर ट्रांसफॉर्मर कई मामलों में नो-लोड हानि को 60–70% तक कम कर सकता है, जो सीधे तौर पर कम जीवनकाल ऊर्जा खपत में तब्दील होता है। यह अमोरफस मिश्र धातु ट्रांसफॉर्मर को एक पसंदीदा बनाता है। कम हानि ट्रांसफॉर्मर ऊर्जा बचत, कार्बन कटौती और दीर्घकालिक परिचालन व्यय नियंत्रण पर केंद्रित परियोजनाओं के लिए विकल्प।.
XBRELE इंजीनियर प्रत्येक का डिज़ाइन करते हैं। अक्रिस्टलीय मिश्रधातु वितरण ट्रांसफॉर्मर अंतर्राष्ट्रीय पावर ट्रांसफार्मर मानकों जैसे के अनुसार आईईसी 60076-1 पावर ट्रांसफॉर्मर , यह सुनिश्चित करते हुए कि इन्सुलेशन समन्वय, तापमान वृद्धि और शॉर्ट-सर्किट क्षमता पूरी तरह से सत्यापित हों। जब ग्राहक तुलना करते हैं सिलिकॉन स्टील बनाम अक्रिस्टलीय 6–11 किलोवोल्ट नेटवर्क के लिए समाधान, ये उच्च दक्षता वितरण ट्रांसफार्मर एक स्पष्ट तकनीकी और आर्थिक लाभ प्रदान करते हैं।.
तेल-डूबे, ड्राई-टाइप और अन्य का व्यापक दृश्य ऊर्जा कुशल ट्रांसफॉर्मर विकल्पों के लिए, कृपया पर जाएँ पावर वितरण ट्रांसफार्मरों का स्तंभ पृष्ठ , जहाँ XBRELE अपने संपूर्ण वितरण ट्रांसफार्मर समाधान प्रस्तुत करता है।.
XBRELE SBH15-M तेल-निमज्जित और SCBH15 शुष्क-प्रकार के अव्यवस्थित मिश्रधातु ट्रांसफार्मर श्रृंखलाएँ प्रदान करती हैं। कम हानि ट्रांसफॉर्मर उन उपयोगिताओं और औद्योगिक उपयोगकर्ताओं के लिए समाधान जो पर ध्यान केंद्रित करते हैं ऊर्जा कुशल ट्रांसफॉर्मर सिलिकॉन स्टील बनाम अमोर्फस कोर की चर्चा में प्रदर्शन और जीवनकाल परिचालन लागत, जो उच्च दक्षता वाले वितरण ट्रांसफार्मर का एक विकल्प प्रदान करता है।.

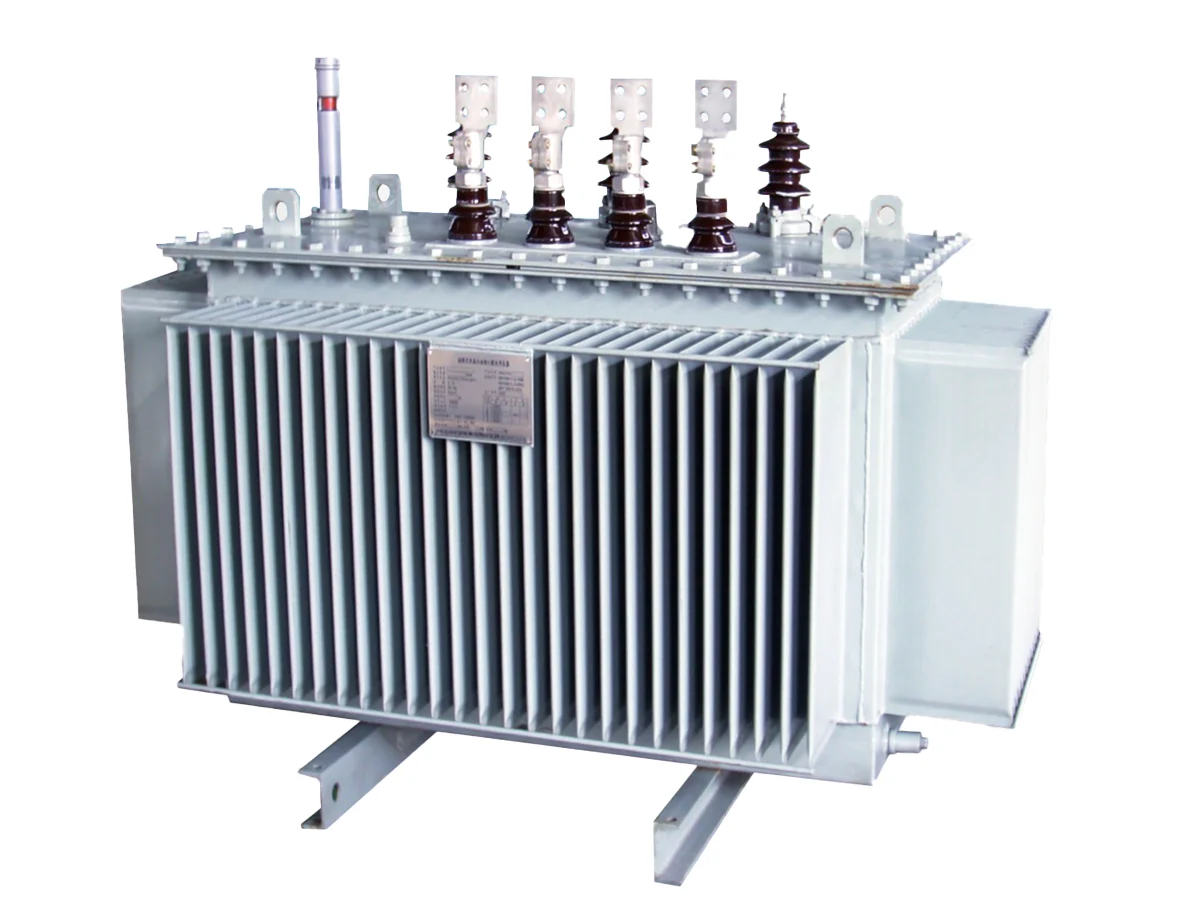

SBH15-M में एक अव्यवस्थित मिश्रधातु लोहा कोर और हर्मेटिक रूप से सीलबंद टैंक संरचना अपनाई गई है। पारंपरिक सिलिकॉन स्टील ट्रांसफॉर्मरों की तुलना में यह नो-लोड हानि को काफी कम करता है, जिससे उपयोगिताओं और परियोजना मालिकों को परिचालन व्यय (OPEX) में कटौती करने में मदद मिलती है और ग्रिड की दक्षता में सुधार होता है।.
यह उत्पाद ग्रामीण और शहरी वितरण नेटवर्क, ऊर्जा संरक्षण रेट्रोफिट्स, और सरकारी हरित ऊर्जा परियोजनाओं के लिए उपयुक्त है जिन्हें एक की आवश्यकता होती है। कम हानि ट्रांसफॉर्मर विश्वसनीय बाहरी प्रदर्शन के साथ।.
मुख्य तकनीकी मापदंड — 5kVA–160kVA एकल-चरण SBH15-M अकार्बनिक मिश्र धातु वितरण ट्रांसफार्मर
| रेटेड क्षमता (kVA) | उच्च वोल्टेज (केवी) | एचवी टैप रेंज (1टीपी3टी) | निम्न वोल्टेज (केवी) | समूह में शामिल हों | नो-लोड हानि (वाट) | लोड हानि (वाट) | नो-लोड धारा (%) | प्रतिबाधा (%) |
|---|---|---|---|---|---|---|---|---|
| 5 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 15 | 130 | 2.0 | 4.0 |
| 10 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 23 | 235 | 2.0 | 4.0 |
| 16 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 30 | 330 | 1.8 | 4.0 |
| 25 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 40 | 495 | 1.8 | 4.0 |
| 30 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 45 | 580 | 1.8 | 4.0 |
| 40 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 55 | 780 | 1.6 | 4.0 |
| 50 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 60 | 920 | 1.6 | 4.0 |
| 63 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 70 | 1100 | 1.5 | 4.0 |
| 80 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 85 | 1350 | 1.5 | 4.0 |
| 100 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 100 | 1600 | 1.3 | 4.0 |
| 125 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 115 | 1950 | 1.3 | 4.0 |
| 160 | 10 | ±2×2.5 / ±5 | 0.22 / 0.24 | शून्य | 135 | 2350 | 1.2 | 4.0 |
नोट: 5–160kVA एकल-चरण SBH15-M तेल-डूबा हुआ अमोर्फस मिश्रधातु ट्रांसफॉर्मर। उच्च वोल्टेज 10kV, निम्न वोल्टेज 0.22/0.24kV, टैप रेंज ±2×2.5% या ±5%, कनेक्शन समूह I0। डेटा SBH15-M एकल-चरण कैटलॉग के अनुसार।.
SCBH15 एक अव्यवस्थित मिश्रधातु पट्टी कोर और एपॉक्सी कास्ट विंडिंग्स का उपयोग करता है, जो अग्निरोधक और रखरखाव-मुक्त है। कम हानि ट्रांसफॉर्मर इनडोर अनुप्रयोगों के लिए। सिलिकॉन स्टील कोर वाले ड्राई-टाइप ट्रांसफॉर्मरों की तुलना में, अमोर्फस कोर बहुत कम नो-लोड हानि प्रदान करता है और समग्र ऊर्जा दक्षता में सुधार करता है।.
आम अनुप्रयोगों में इनडोर सबस्टेशन, सार्वजनिक भवन, वाणिज्यिक परिसर और डेटा सेंटर शामिल हैं, जहाँ उच्च दक्षता वाले वितरण ट्रांसफॉर्मर का प्रदर्शन और जीवनचक्र संचालन लागत में कमी अत्यंत महत्वपूर्ण हैं।.
मुख्य तकनीकी मापदंड — 30kVA–2500kVA SCBH15 शुष्क-प्रकार अकार्बनिक मिश्र धातु लोहा कोर वितरण ट्रांसफार्मर
| रेटेड क्षमता (kVA) | उच्च वोल्टेज (केवी) | एचवी टैप रेंज (1टीपी3टी) | निम्न वोल्टेज (केवी) | समूह में शामिल हों | नो-लोड हानि (वाट) | लोड हानि 100°C (वाट) | लोड हानि 120°C (वाट) | लोड हानि 145°C (वाट) | नो-लोड धारा (%) | प्रतिबाधा (%) |
|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 70 | 670 | 710 | 760 | 1.6 | 4.0 |
| 50 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 90 | 940 | 1000 | 1070 | 1.4 | 4.0 |
| 80 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 120 | 1290 | 1380 | 1480 | 1.3 | 4.0 |
| 100 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 130 | 1480 | 1570 | 1690 | 1.2 | 4.0 |
| 125 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 150 | 1740 | 1850 | 1980 | 1.1 | 4.0 |
| 160 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 170 | 2000 | 2130 | 2280 | 1.1 | 4.0 |
| 200 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 200 | 2370 | 2530 | 2710 | 1.0 | 4.0 |
| 250 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 230 | 2590 | 2760 | 2960 | 1.0 | 4.0 |
| 315 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 280 | 3270 | 3470 | 3730 | 0.9 | 4.0 |
| 400 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 310 | 3750 | 3990 | 4280 | 0.8 | 4.0 |
| 500 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 360 | 4590 | 4880 | 5230 | 0.8 | 4.0 |
| 630 | 6 / 10 / 10.5 / 11 | ±2.5 / ±5 | 0.4 | डायन11 | 420 | 5530 | 5880 | 6290 | 0.7 | 4.0 |
| 630 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 410 | 5610 | 5960 | 6400 | 0.7 | 6.0 |
| 800 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 480 | 6550 | 6960 | 7460 | 0.7 | 6.0 |
| 1000 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 550 | 7650 | 8130 | 8760 | 0.6 | 6.0 |
| 1250 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 650 | 9100 | 9690 | 10370 | 0.6 | 6.0 |
| 1600 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 760 | 11050 | 11730 | 12580 | 0.6 | 6.0 |
| 2000 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 1000 | 13600 | 14450 | 15560 | 0.5 | 6.0 |
| 2500 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 1200 | 16150 | 17170 | 18450 | 0.5 | 6.0 |
| 1600 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 760 | 12280 | 12960 | 13900 | 0.6 | 8.0 |
| 2000 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 1000 | 15020 | 15960 | 17110 | 0.5 | 8.0 |
| 2500 | 6 / 10 / 10.5 / 11 | ±5 / ±2×2.5 | 0.4 | डायन11 | 1200 | 17760 | 18890 | 20290 | 0.5 | 8.0 |
नोट: 30–2500kVA SCBH15 ड्राई-टाइप अमोर्फस मिश्रधातु ट्रांसफॉर्मर। उच्च वोल्टेज 6 / 10 / 10.5 / 11kV, निम्न वोल्टेज 0.4kV, कनेक्शन समूह Dyn11। शॉर्ट-सर्किट इम्पीडेंस 4 / 6 / 8% क्षमता और टैप कॉन्फ़िगरेशन पर निर्भर करता है। 100°C / 120°C / 145°C पर लोड लॉस मान GB/T मानकों में वर्णित इन्सुलेशन वर्गों के अनुरूप हैं और मॉडल चयन करते समय नवीनतम XBRELE कैटलॉग से पुष्टि की जानी चाहिए।.
एक्सबीआरईएलई अक्रिस्टलीय मिश्रधातु ट्रांसफॉर्मर समाधान SBH15-M तेल-डूबे और SCBH15 सूखे-प्रकार के डिज़ाइनों को संयोजित करते हैं, जो एक प्रदान करते हैं। कम हानि ट्रांसफॉर्मर आधुनिक 6–11 किलोवोल्ट वितरण नेटवर्क के लिए प्लेटफ़ॉर्म। पारंपरिक सिलिकॉन स्टील कोर को एक के साथ बदलकर अक्रिस्टलीय कोर ट्रांसफॉर्मर डिज़ाइन, यूटिलिटीज़ और औद्योगिक उपयोगकर्ताओं को लाभ होता है। उच्च दक्षता वितरण ट्रांसफॉर्मर जो नो-लोड हानि को कम करता है और जीवनकाल ओपेक्स को घटाता है। तेल-निमज्जित और ड्राई-टाइप उत्पादों के मिलान का व्यापक अवलोकन करने के लिए, कृपया विज़िट करें पावर वितरण ट्रांसफार्मरों का स्तंभ पृष्ठ .
प्रत्येक का मूल अक्रिस्टलीय मिश्रधातु ट्रांसफॉर्मर बहुत कम हिस्टेरिसिस और एडी करंट हानि वाली पतली अक्रिस्टलीय धातु की पट्टियों से बना है, जो पारंपरिक सिलिकॉन स्टील डिज़ाइनों की तुलना में दक्षता में सुधार करता है।.
के रूप में ऊर्जा कुशल ट्रांसफॉर्मर, XBRELE amorphous alloy वितरण श्रृंखला उन परियोजनाओं के लिए डिज़ाइन की गई है जहाँ ऊर्जा की बचत और कार्बन में कमी मुख्य लक्ष्य हैं, नए सबस्टेशनों से लेकर रेट्रोफिट कार्यक्रमों तक।.
दोनों SBH15-M तेल-निमज्जित और SCBH15 शुष्क-प्रकार अक्रिस्टलीय मिश्रधातु ट्रांसफॉर्मर डिज़ाइन वितरण नेटवर्क में दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए सुदृढ़ीकृत वाइंडिंग संरचनाओं और सिद्ध इन्सुलेशन प्रणालियों का उपयोग करते हैं।.
XBRELE नियंत्रित कोर प्रसंस्करण, सटीक कॉइल वाइंडिंग और सख्त प्रकार/रूटीन परीक्षणों को संयोजित करता है ताकि SBH15-M तेल-डूबे और SCBH15 सूखे प्रकार की इकाइयाँ 6–11 kV नेटवर्क में कम हानि वाले, ऊर्जा-कुशल वितरण ट्रांसफॉर्मर के रूप में विश्वसनीय रूप से संचालित हों।.
अमोरफ़स-कोर वितरण ट्रांसफॉर्मरों के उत्पादन की लाइन स्थिर चुंबकीय प्रदर्शन, कम नो-लोड हानि और दीर्घकालिक यांत्रिक मजबूती पर केंद्रित है, स्ट्रिप कटिंग और एनिलिंग से लेकर अंतिम टैंक असेंबली तक।.
अनियमित धातु की पट्टियाँ नियंत्रित तनाव में काटी और परतबद्ध की जाती हैं, सेवा के दौरान तनाव और कंपन को न्यूनतम करने के लिए एनीलिंग और बैंडिंग की जाती है।.
कम-वोल्टेज फॉयल कॉइल्स और उच्च-वोल्टेज बहु-परत वाइंडिंग्स को सटीक तनाव नियंत्रण के साथ लपेटा जाता है, ताकि मजबूत शॉर्ट-सर्किट सहन क्षमता प्रदान की जा सके।.
SBH15-M के लिए, असेंबल्ड कोर और कॉइल को वैक्यूम-सुखाया जाता है और इंसुलेशन प्रतिरोध तथा नमी संरक्षण में सुधार के लिए ट्रांसफॉर्मर तेल से भरा जाता है।.
SCBH15 ड्राई-टाइप डिज़ाइनों में निम्न आंशिक निर्वहन और स्थिर विद्युत-आवरोधक क्षमता प्राप्त करने के लिए उच्च-वोल्टेज कुंडल का वैक्यूम रेज़िन कास्टिंग या एनकैप्सुलेशन किया जाता है।.
टैंक वेल्डिंग, टर्मिनल इंस्टॉलेशन, टैप चेंजर संचालन और सहायक उपकरण अंतिम निरीक्षण और शिपमेंट से पहले सत्यापित किए जाते हैं।.
परीक्षण IEC 60076 श्रृंखला और संबंधित राष्ट्रीय मानकों के अनुसार किए जाते हैं, जो वितरण सेवा के लिए तेल-निमज्जित SBH15-M और SCBH15 शुष्क-प्रकार दोनों डिज़ाइनों को कवर करते हैं।.
