स्विचगियर इन्सुलेशन एवं निगरानी

इन्सुलेटर और कैपेसिटिव सेंसर (12kV-40.5kV)

एक्सबीआरईएलईज़ एपॉक्सी पोस्ट इन्सुलेटर (ZJ श्रृंखला) बसबारों के लिए मजबूत यांत्रिक समर्थन सुनिश्चित करते हैं, जबकि हमारी कैपेसिटिव सेंसर (CG5 सीरीज) सटीक वोल्टेज संकेत प्रदान करते हैं। बेहतर डाइइलेक्ट्रिक मजबूती और शून्य आंशिक निर्वहन के लिए APG तकनीक द्वारा निर्मित।.

CG5 सेंसर जेडजेड इन्सुलेटर एपीजी टेक्नोलॉजी आईईसी 60660
तकनीकी अवलोकन

मध्यम वोल्टेज स्विचगियर के लिए उन्नत एपॉक्सी पोस्ट इन्सुलेटर और सेंसर

XBRELE एक व्यापक श्रृंखला प्रदान करता है इंडोर एपॉक्सी पोस्ट इन्सुलेटर (ZJ श्रृंखला) और उच्च-सटीकता कैपेसिटिव वोल्टेज सेंसर (CG5 सीरीज़). ये घटक मध्यम वोल्टेज (12kV-40.5kV) वितरण प्रणालियों के लिए महत्वपूर्ण हैं, जो सुरक्षित संचालन सुनिश्चित करते हैं। बसबार समर्थन और कॉम्पैक्ट स्विचगियर परिवेशों में सटीक वोल्टेज निगरानी।.

पारंपरिक पोर्सिलेन के विपरीत, हमारा एपॉक्सी रेज़िन इन्सुलेटर APG (ऑटोमैटिक प्रेशर जेलेशन) तकनीक का उपयोग करके निर्मित किए जाते हैं। यह उच्च यांत्रिक मोड़ने की मजबूती (12kN तक) और उत्कृष्ट डाइइलेक्ट्रिक गुणों की गारंटी देता है। आंशिक निर्वहन (पीडी) 5pC से कम. एकीकृत कैपेसिटिव सेंसर हमारी CG5 श्रृंखला वोल्टेज उपस्थिति संकेत प्रणालियों (VPIS) से विश्वसनीय कनेक्शन सक्षम करती है, जिससे ऑपरेटर की सुरक्षा बढ़ती है।.

KYN28, XGN और UniGear कैबिनेटों के लिए डिज़ाइन किए गए हमारे उत्पाद सख्ती से अनुपालन करते हैं। आईईसी 60660 (इनडोर पोस्ट इन्सुलेटरों पर परीक्षण) और IEC 61243-5 (वोल्टेज डिटेक्टिंग सिस्टम)। चाहे आपको मानक सपोर्ट इन्सुलेटर चाहिए हों या उन्नत सेंसर-एकीकृत इकाइयाँ, XBRELE फैक्टरी-डायरेक्ट गुणवत्ता प्रदान करता है।.

दीवार बुशिंग या संपर्क बॉक्स जैसे अन्य आवश्यक घटकों के लिए, हमारे संपूर्ण का अन्वेषण करें। स्विचगियर पुर्जे और सहायक उपकरण निर्देशिका .

इन्सुलेटर और संधारक सेंसर

VPIS के लिए उच्च-सटीकता वाले CG5 सेंसर और बसबार समर्थन के लिए मजबूत ZJ एपॉक्सी इन्सुलेटर।.

कैपेसिटिव वोल्टेज सेंसर (CG5) वीपीआईएस / लाइव संकेत

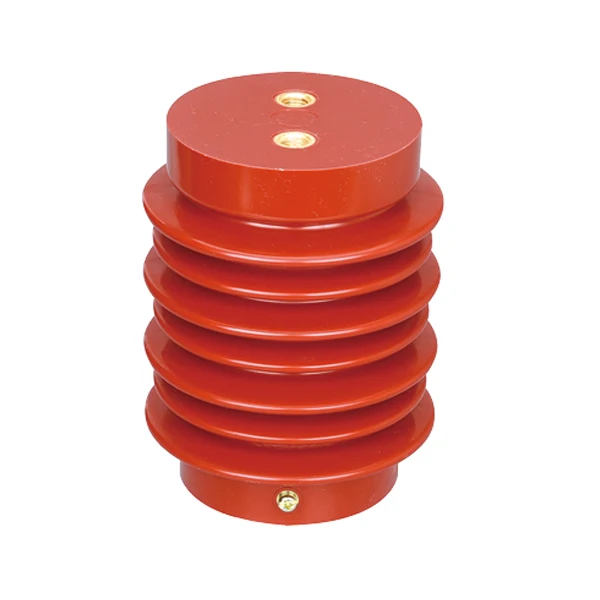

12kV KYN28 स्विचगियर के लिए XBRELE 12kV क्षमतात्मक वोल्टेज सेंसर
CG5-12kV सेंसर
मुख्य मॉडल: Φ95×130, Φ100×140, टावर कैपेसिटेंस: 15pF / 18pF
विस्तृत विनिर्देश देखें

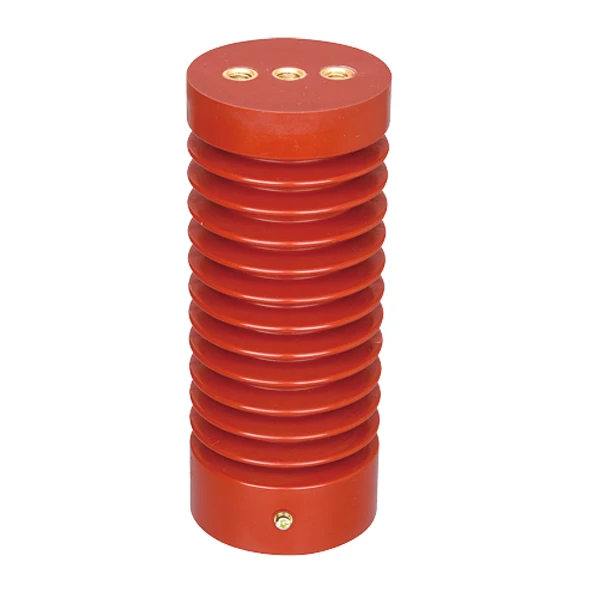

17.5 / 24kV XBRELE 17.5kV और 24kV एपॉक्सी कैपेसिटिव सेंसर निर्यात प्रकार
CG5-17.5 / 24kV श्रृंखला
पूर्ण श्रृंखला: 17.5kV/90, 24kV/75, 85, 94, 110 निर्यात और सुदृढ़ीकृत शामिल हैं
विस्तृत विनिर्देश देखें

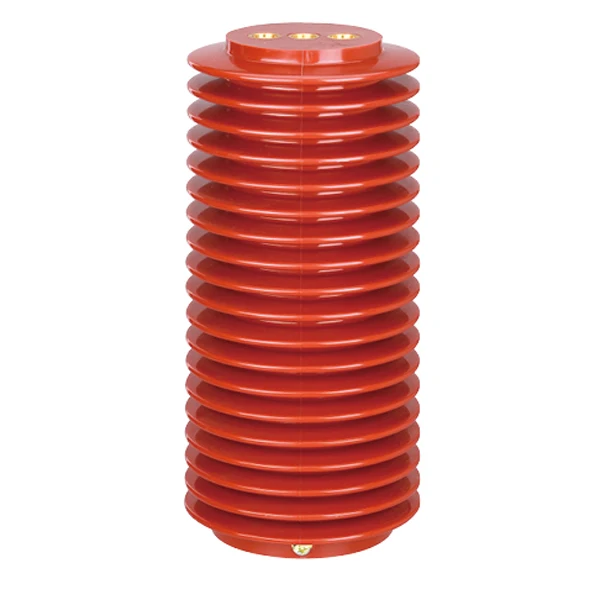

40.5kV XBRELE 40.5kV भारी-भरकम कैपेसिटिव सेंसर KYN61 के लिए
CG5-40.5kV भारी क्षमता
मुख्य मॉडल: Φ100, Φ130, Φ155, Φ158 ऊँचाई: 320 मिमी – 480 मिमी
विस्तृत विनिर्देश देखें
संयुक्त XBRELE 3-फेज़ संयुक्त कैपेसिटिव सेंसर ब्लॉक प्रकार
संयुक्त सेंसर (ब्लॉक)
प्रकार: 3-चरणीय संधिबद्ध ब्लॉक कॉम्पैक्ट रिंग मेन यूनिट्स के लिए
विस्तृत विनिर्देश देखें
एपॉक्सी पोस्ट इन्सुलेटर (ZJ) बसबार समर्थन
12 / 17.5kV बसबार सपोर्ट के लिए XBRELE ZJ-12kV एपॉक्सी पोस्ट इन्सुलेटर
ZJ-12kV / 17.5kV श्रृंखला
व्यास: Φ65 (FN7), Φ70 (FN5), Φ80, Φ90 17.5kV एक्सपोर्ट मॉडल शामिल है
विस्तृत विनिर्देश देखें

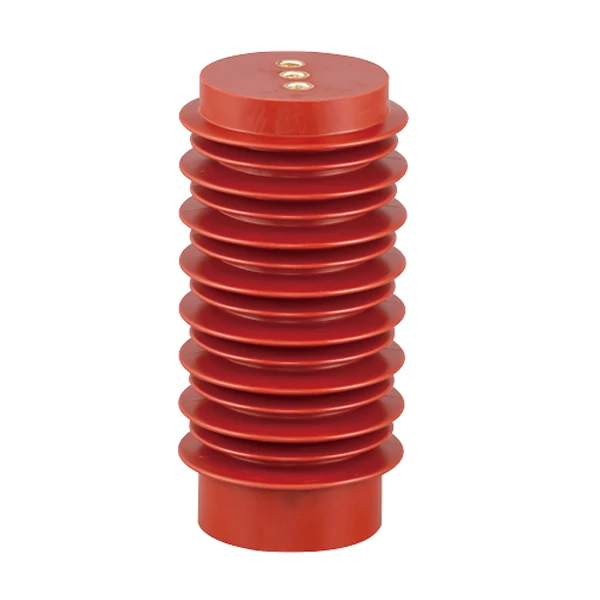

24kV XBRELE ZJ-24kV उच्च-मजबूती पोस्ट इन्सुलेटर 24kV
ZJ-24kV श्रृंखला
व्यास: Φ75, Φ85, Φ110 ऊँचाई: 190 मिमी – 225 मिमी
विस्तृत विनिर्देश देखें

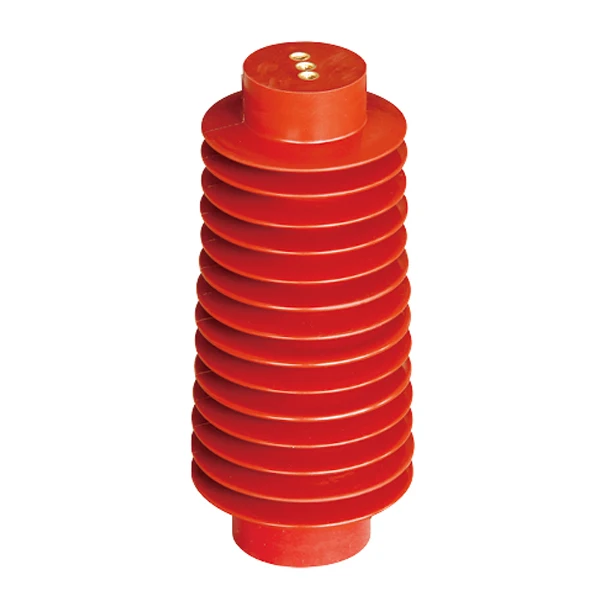

40.5kV XBRELE ZJ-40.5kV बड़े क्रिपिंग पोस्ट इन्सुलेटर
ZJ-40.5kV उच्च मजबूती
व्यास: Φ130, Φ155, Φ158, A20 झुकाव: 8kN – 12kN
विस्तृत विनिर्देश देखें
संयुक्त XBRELE कॉम्पैक्ट स्विचगियर के लिए संयुक्त पोस्ट इंसुलेटर ब्लॉक
संयुक्त इन्सुलेटर
विशेषताएँ: 3-फेज़ ब्लॉक, चिंट प्रकार फेज डिस्ट: 101 / 232 / 320 मिमी
विस्तृत विनिर्देश देखें
विनिर्देश विवरण बंद करें
तकनीकी चित्रण
सूची से एक मॉडल चुनें
सामग्री एपॉक्सी रेज़िन (एपीजी)
मानक आईईसी 60660
वोल्टेज —
मॉडलआकारथ्रेडजानकारी
सुरक्षा और सटीकता के लिए अभिकल्पित

XBRELE इन्सुलेशन घटकों की विश्वसनीयता

XBRELE उच्च-मजबूती के निर्माण के लिए उन्नत APG तकनीक का उपयोग करता है। इंडोर एपॉक्सी पोस्ट इन्सुलेटर और सटीक संवेदन उपकरण। यांत्रिक मोड़ने वाले भार (12kN तक) सहन करने और 12kV-40.5kV स्विचगियर में सटीक निगरानी सुनिश्चित करने के लिए डिज़ाइन किया गया।.

मोल्डिंग तकनीक

एपीजी एपॉक्सी रेज़िन कास्टिंग

की अखंडता विद्युतरोधी शरीर यह इसकी घनत्व पर निर्भर करता है। हम आंतरिक रिक्तियों को समाप्त करने के लिए स्वचालित दबाव जेलेशन (APG) का उपयोग करते हैं।.

  • शून्य-रहित संरचना: के लिए उच्च इन्सुलेशन प्रतिरोध सुनिश्चित करता है एपॉक्सी घटक महत्वपूर्ण उप-स्टेशनों में.
  • यांत्रिक शक्ति: ZJ श्रृंखला समर्थन करता है छोटे सर्किट के दौरान उच्च मोड़ने वाले भार (4kN - 12kN) का सामना करना।.
  • तापीय स्थिरता: प्रीमियम रेज़िन उच्च तापमान पर प्रदर्शन बनाए रखता है। हमारे सभी देखें स्विचगियर के पुर्जे.
संवेदी सटीकता

सटीक VPIS निगरानी

सुरक्षा सटीक संकेत पर निर्भर करती है। हमारा CG5 संवेदी इकाइयाँ उच्च-स्थिरता वाले सिरेमिक कैपेसिटर एकीकृत करें।.

  • विश्वसनीय संकेत: के लिए सटीक आउटपुट प्रदान करता है वोल्टेज उपस्थिति संकेत प्रणालियाँ (VPIS) (DXN प्रदर्शन).
  • निम्न आंशिक निर्वहन: 100% परीक्षण यह सुनिश्चित करता है कि PD है 5pC से कम, आंतरिक टूट-फूट को रोकना।.
  • द्वैध कार्य: मैकेनिकल सपोर्ट को लाइव लाइन संकेत के साथ जोड़ता है, कॉम्पैक्ट में जगह बचाता है कैबिनेट.
गुणवत्ता आश्वासन

एक्स-रे और मोड़ परीक्षण

हम हर बैच पर एक्स-रे निरीक्षण और यांत्रिक भार परीक्षण करते हैं। उत्पाद संरचनात्मक अखंडता सुनिश्चित करने के लिए।.

  • गैर-विनाशकारी परीक्षण: एक्स-रे के अंदर छिपी सूक्ष्म दरारों का पता लगाता है। ठोस इन्सुलेशन.
  • टॉर्क क्षमता: पीतल के इन्सर्ट्स को उच्च टॉर्क सहन करने के लिए परीक्षण किया जाता है। बसबार स्थापना.
  • मानक: की तुलना में सत्यापित आईईसी 60660 अंदरूनी समर्थन के लिए आवश्यकताएँ।.
गुणवत्ता नियंत्रण

एपॉक्सी इन्सुलेटर और सेंसर का निर्माण एवं परीक्षण

कच्चे रेज़िन के मिश्रण से लेकर अंतिम एक्स-रे निरीक्षण तक, XBRELE प्रत्येक अंदरूनी पोस्ट इन्सुलेटर (ZJ) और कैपेसिटिव सेंसर (CG5) एमवी स्विचगियर के लिए शून्य-दोष प्रदर्शन प्रदान करता है।.

एपीजी कास्टिंग एवं सटीक असेंबली

हमारी उत्पादन लाइन के लिए एपॉक्सी रेज़िन घटक आंतरिक रिक्तियों को खत्म करने के लिए उन्नत APG तकनीक का उपयोग करता है, जिससे बसबार समर्थन के लिए उच्च यांत्रिक मजबूती सुनिश्चित होती है।.

  • 01

    मोल्ड तैयारी

    मोल्ड पहले से गरम किए जाते हैं। पीतल के इन्सर्ट के लिए पोस्ट इन्सुलेटर संरेखण सुनिश्चित करने के लिए उच्च सटीकता के साथ स्थित हैं।.

  • 02

    एपीजी वैक्यूम कास्टिंग

    इपॉक्सी रेज़िन को निर्वात का उपयोग करके इंजेक्ट किया जाता है। एपीजी तकनीक, एक सघन, रिक्तता-रहित विद्युतरोधी पिंड का निर्माण।.

  • 03

    उपचार और साँचा खोलना

    नियंत्रित क्योरिंग चक्र सूक्ष्म-दरारों को रोकते हैं। अवरोधक बॉडी। सतह की फिनिश के लिए भागों का निरीक्षण किया जाता है।.

  • 04

    एक्स-रे दोष का पता लगाना

    इंसेर्ट्स और एपॉक्सी मैट्रिक्स के बीच बंधन की पुष्टि करना ताकि यह सुनिश्चित हो सके कि कोई छिपी हुई खामियाँ न हों। संवेदी शरीर।.

  • 05

    अंतिम परीक्षण

    वोल्टेज सहनशीलता, पीडी, और कॅपेसिटेंस के लिए नियमित परीक्षण इसके पहले किए जाते हैं। स्विचगियर घटक भर दिए गए हैं।.

गुणवत्ता आश्वासन मानक

नियमित और प्रकार परीक्षण

सभी इन्सुलेटर और सेंसर महत्वपूर्ण पावर नेटवर्क में विश्वसनीयता सुनिश्चित करने के लिए IEC 60660 / IEC 61243 के अनुसार परीक्षण किए जाते हैं।.

डाइइलेक्ट्रिक प्रदर्शन

  • विद्युत आवृत्ति सहन क्षमता: 42kV (12kV इकाइयाँ), 95kV (40.5kV).
  • आंशिक निर्वहन (पीडी): 1.1x रेटेड वोल्टेज पर 5pC से कम रोकता है एपॉक्सी इन्सुलेशन बुढ़ापा.
  • आवेग वोल्टेज (BIL): के लिए 75kV / 185kV तक सत्यापित मध्यम वोल्टेज प्रणालियाँ.

यांत्रिक और कार्यात्मक

  • झुकाव भार परीक्षण: प्रतिरोध करने की क्षमता (4kN-12kN) की पुष्टि करता है बसबार तनाव.
  • कैपेसिटेंस जाँच: सुनिश्चित करता है वोल्टेज सेंसर वीपीआईएस के लिए सटीक संकेत प्रदान करें।.
  • परीक्षण प्रक्रियाएँ मानकों के अनुरूप हैं ठोस विद्युत इन्सुलेशन.

आयामी सत्यापन

  • माउंटिंग छेदों और इंसर्ट थ्रेड्स की सटीकता जाँच।.
  • सत्यापन कंडक्टर टर्मिनल संरेखण.
  • सुरक्षा के लिए सतह क्रिप दूरी मापन।.
परीक्षण रिपोर्टों या अन्य उत्पादों जैसे संपर्क बक्से, हमारे का दौरा करें स्विचगियर पार्ट्स का स्तंभ पृष्ठ.
आपूर्ति श्रृंखला और समर्थन

इन्सुलेशन घटकों के लिए वैश्विक वितरण

XBRELE सुनिश्चित करता है कि अंदरूनी पोस्ट इन्सुलेटर और कैपेसिटिव सेंसर वैश्विक स्विचगियर निर्माताओं को। हम गैर-मानक वोल्टेज रेटिंग (जैसे 17.5 kV) के लिए लचीली अनुकूलन और सुरक्षित निर्यात पैकेजिंग प्रदान करते हैं।.

त्वरित प्रतिक्रिया

ZJ और CG5 के लिए स्टॉक उपलब्धता

हम मानक मॉडलों जैसे की रणनीतिक इन्वेंटरी बनाए रखते हैं। ZJ-10kV/Φ65 और सीजी5-24केवी/सेंसर तत्काल सुधार कार्यों का समर्थन करने के लिए।.

  • स्टॉक में उपलब्ध प्रेषण: मानक 12kV/24kV इकाइयाँ 3-5 दिनों के भीतर भेजी जाती हैं।.
  • थोक उत्पादन: बड़े ऑर्डर (>1000 पीस) के लिए 15-दिन का लीड टाइम।.
  • अतिरिक्त पुर्जे: क्षतिग्रस्त के लिए त्वरित प्रतिस्थापन बसबार सपोर्ट्स.
  • नमूना सेवा: VPIS परीक्षण के लिए प्रोटोटाइप सेंसर उपलब्ध हैं।.
अभियांत्रिकी सेवा

कस्टम मोल्ड डिज़ाइन

XBRELE अनूठी कैबिनेट ज्यामिति या विशेष के अनुरूप मोल्ड अनुकूलन प्रदान करता है। उच्च ऊँचाई इन्सुलेशन आवश्यकताएँ।.

  • आयामी अनुकूलन: संकीर्ण स्थानों के लिए अनुकूलित ऊँचाई और व्यास।.
  • अनुकूलन सम्मिलित करें: के लिए M10/M12/M16 थ्रेड विकल्प पोस्ट इन्सुलेटर.
  • वोल्टेज रेटिंग्स: 17.5kV (निर्यात) या 40.5kV के लिए विशेष डिज़ाइन।.
  • निजी लेबलिंग: OEM स्विचगियर ब्रांडों के लिए लेजर मार्किंग।.
निर्यात पैकेजिंग

एपॉक्सी के लिए सुरक्षित परिवहन

एपॉक्सी रेज़िन घटक इनकी सावधानीपूर्वक संभाल आवश्यक है। हम समुद्री या हवाई माल ढुलाई के दौरान चिपिंग से बचाने के लिए बहु-परत पैकेजिंग का उपयोग करते हैं।.

  • फोम सुरक्षा: प्रत्येक के लिए व्यक्तिगत लपेटन संवेदी और इन्सुलेटर।.
  • सुदृढ़ीकृत गत्ते के डिब्बे: कीटनाशित पैलेटों पर रखे भारी-भरकम बक्से।.
  • झटका अवशोषण: परिवहन के दौरान लगने वाले झटकों को सहन करने के लिए आंतरिक कुशनिंग।.
  • दस्तावेज़: परीक्षण रिपोर्ट और अनुपालन प्रमाणपत्र शामिल हैं।.
कोटेशन का अनुरोध करें
अक्सर पूछे जाने वाले प्रश्न · तकनीकी सहायता

इन्सुलेटर और सेंसर के बारे में सामान्य प्रश्न

संबंधित तकनीकी उत्तर पोस्ट इन्सुलेटर, सेंसर कैपेसिटेंस, क्रीपेज दूरी, और के साथ संगतता केवाईएन28 स्विचगियर.

ZJ और CG5 श्रृंखला में क्या अंतर है?
द ZJ श्रृंखला मानक से मिलकर बनता है अंदरूनी पोस्ट इन्सुलेटर केवल यांत्रिक बसबार समर्थन के लिए डिज़ाइन किया गया। द CG5 श्रृंखला हैं कैपेसिटिव वोल्टेज सेंसर जो मैकेनिकल सपोर्ट को एक आंतरिक कैपेसिटर के साथ मिलाकर VPIS (वोल्टेज प्रेजेंस इंडिकेटिंग सिस्टम्स) के लिए वोल्टेज संकेत संकेत प्रदान करते हैं।.
क्या मैं उच्च ऊंचाई के लिए मानक इन्सुलेटर का उपयोग कर सकता हूँ?
1000 मीटर से अधिक ऊँचाई पर, पतली हवा के कारण मानक इन्सुलेटरों में फ्लैशओवर का जोखिम हो सकता है। हम अपने उच्च ऊंचाई श्रृंखला (जैसे, ZJ-40.5kV/158), जिसमें बढ़ी हुई ऊँचाई और लंबाई है क्रिपिंग दूरी पतली हवा वाले वातावरण में सुरक्षा सुनिश्चित करने के लिए।.
कैपेसिटिव सेंसर का आउटपुट क्या है?
एक्सबीआरईएलई कैपेसिटिव सेंसर ये मानक VPIS संकेतकों (जैसे DXN) के साथ काम करने के लिए डिज़ाइन किए गए हैं। आउटपुट वोल्टेज आमतौर पर सिस्टम वोल्टेज (12kV/24kV) के आधार पर 10V से 100V तक होता है, जो ऑपरेटरों के लिए कोई खतरा पैदा किए बिना नियॉन या LED संकेतकों को चलाने के लिए पर्याप्त है।.
क्या आप निर्यात के लिए 17.5kV इन्सुलेटर प्रदान करते हैं?
हाँ। जबकि 12kV चीन में मानक है, हम विशिष्ट का निर्माण करते हैं। 17.5kV पोस्ट इन्सुलेटर (उदाहरण के लिए, ZJ-17.5/90) और सेंसर, जो दक्षिण पूर्व एशिया और दक्षिण अमेरिका में आम 17.5kV स्विचगियर सिस्टम के लिए अंतरराष्ट्रीय IEC मानकों को पूरा करते हैं।.
सही मोड़ने की क्षमता कैसे चुनें?
मोड़ने की क्षमता (4kN, 8kN, 12kN) आपके सिस्टम के शॉर्ट-सर्किट धारा पर निर्भर करती है। उच्च शॉर्ट-सर्किट धाराएँ बसबारों के बीच अधिक इलेक्ट्रो-डायनामिक बल उत्पन्न करती हैं। मुख्य बसबारों में 3150A स्विचगियर, हम कम से कम 8kN या 12kN की सलाह देते हैं। पोस्ट इन्सुलेटर.
क्या ये मेरे मौजूदा स्विचगियर के साथ संगत हैं?
हाँ। हमारे इन्सुलेटर मानक आयामों (जैसे माउंटिंग होल, ऊँचाई) का पालन करते हैं। KYN28, XGN, और UniGear कैबिनेट्स। आप उपरोक्त हमारे उत्पाद ग्रिड में विशिष्ट आयामों की जांच कर सकते हैं या हमारे संपर्क बॉक्स श्रृंखला मिलते-जुलते घटकों के लिए।.
पोर्सिलेन के बजाय एपॉक्सी रेज़िन (APG) का उपयोग क्यों करें?
एपॉक्सी रेज़िन इन्सुलेटर (APG) हल्के होते हैं, इनमें उच्च तन्यता ताकत होती है, और इन्हें पोर्सिलेन की तुलना में सख्त सहनशीलताओं के साथ आकार दिया जा सकता है। ये कम भंगुर होते हैं और तापीय झटके के प्रति बेहतर प्रतिरोध प्रदान करते हैं, जिससे ये आधुनिक मानक बन जाते हैं। इंडोर एमवी स्विचगियर.
सेंसर्स के लिए लीड टाइम क्या है?
मानक मॉडल जैसे सीजी5-12/100 और सीजी5-24/85 अक्सर स्टॉक में उपलब्ध होते हैं। कस्टम कैपेसिटर मानों या विशेष थ्रेड इन्सर्ट्स के लिए, लीड टाइम आमतौर पर 10-15 दिन होता है। कृपया हमसे संपर्क करें वर्तमान स्टॉक स्तरों के लिए।.
