2026 में 12kV और 24kV VCBs के लिए TRV ड्यूटी मिलान

12kV और 24kV VCBs के लिए TRV ड्यूटी मिलान यह सत्यापित करने की प्रक्रिया है कि एक वैक्यूम सर्किट ब्रेकर की रेटेड अस्थायी रिकवरी वोल्टेज क्षमता – जिसे इसके पीक वोल्टेज (Uc), वृद्धि की दर (RRRV), और पीक तक का समय (t3) द्वारा परिभाषित किया गया है – फीडर सर्किट द्वारा दोष अवरोधन के दौरान लगाए जाने वाले वास्तविक TRV आवरण के बराबर या उससे अधिक है। जब यह मिलान विफल हो जाता है, तो ब्रेकर अभी भी गर्म वैक्यूम गैप में फिर से आर्क लगाता है, जिससे एक दूर हो चुकी खराबी एक स्थायी या बढ़ी हुई खराबी की घटना में बदल जाती है। यह गाइड 12kV और 24kV औद्योगिक अनुप्रयोगों में उस समस्या को हल करने के लिए आवश्यक गणना कार्यप्रवाह, फीडर टोपोलॉजी की तुलना, शमन विकल्पों, और खरीद चेकलिस्ट को कवर करती है।.

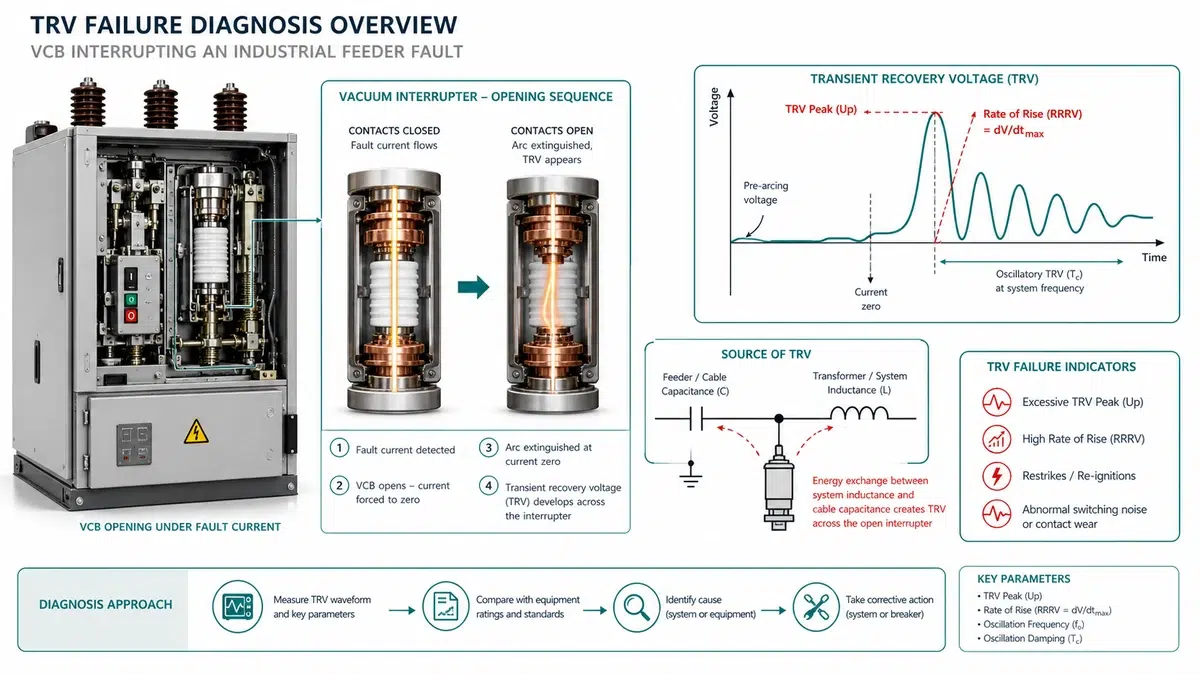

त्वरित निदान: क्या आपका VCB TRV-प्रेरित विफलता का सामना कर रहा है?

गणनाओं या क्षेत्रीय कार्य में आगे बढ़ने से पहले, संभावित मूल कारणों के आधार पर लक्षणों का प्राथमिकता क्रम निर्धारित करने के लिए इस तालिका का उपयोग करें।.

उपकरण और स्वीकृति स्रोत

औद्योगिक फीडर्स असंगत टीआरवी स्थितियाँ क्यों उत्पन्न करते हैं

IEC 62271-100 में मानक TRV प्रकार के परीक्षण और आईईईई सी37.09 एक परिभाषित स्रोत प्रतिबाधा के माध्यम से नाममात्र दोष स्तर पर संतुलित त्रि-चरणीय शॉर्ट सर्किट मान लें। औद्योगिक फीडर्स कई तरीकों से इससे विचलित होते हैं, जो सीधे TRV ड्यूटी मिलान को प्रभावित करते हैं।.

शॉर्ट-लाइन फॉल्ट (SLF) और टर्मिनल फॉल्ट असममितता।. केवल 50–100 मीटर XLPE केबल भी RRRV को मानक T10 ड्यूटी रेटिंग्स के लिए चुनौतीपूर्ण स्तर तक बढ़ा सकता है, क्योंकि यह केबल 30–50 ओम के सर्ज इम्पीडेंस के साथ एक ट्रांसमिशन लाइन की तरह काम करता है; ट्रैवलिंग वेव प्रतिबिंब 12 kV फीडरों पर 5–15 kV/माइक्रोसेकंड के RRRV मान उत्पन्न करते हैं।.
ट्रांसफॉर्मर-सीमित दोष (TLF). जब एक VCB स्टेप-डाउन ट्रांसफॉर्मर की द्वितीयक के पास दोष को विरामित करता है, तो लीकेज इंडक्टेंस दोष धारा को कम करते हुए दोलन आवृत्ति और चरम TRV को बढ़ा देती है। RRRV 20 kV/माइक्रोसेकंड से अधिक हो सकता है और 24 kV सिस्टम पर चरम TRV 2.0–2.5 pu तक पहुँच सकता है – जिससे रिले की दृष्टि से सामान्य प्रतीत होने वाला दोष वैक्यूम इंटरप्टर के लिए विद्युत्-आइसोलेशन की दृष्टि से गंभीर हो जाता है।.
| पैरामीटर | IEC 62271-100 T100s संदर्भ | विशिष्ट 12kV केबल फीडर | विशिष्ट 24kV मोटर-ट्रांसफॉर्मर फीडर |
|—|—|—|—|
| प्रथम-पोल-टू-क्लियर कारक (kpp) | 1.3 pu | 1.3-1.5 pu | 1.3-1.5 pu |
| एम्प्लीट्यूड फैक्टर (kaf) | 1.54 pu | 1.4-1.6 pu | 1.6-1.9 pu |
| RRRV (Uc/t3) | 2-3 kV/माइक्रो-सेकंड (12kV वर्ग) | 5-15 kV/माइक्रो-सेकंड | 10-25 kV/माइक्रो-सेकंड |
| चरम तक पहुँचने का समय (t3) | 50-100 माइक्रो-सेकंड | 20-60 माइक्रो-सेकंड | 10-40 माइक्रो-सेकंड |
| टीआरवी तरंग-आकार | एकल-आवृत्ति दोलन | बहु-आवृत्ति / यात्रा तरंग | मोटर योगदान के साथ द्वि-आवृत्ति |
| जोखिम वर्गीकरण | आधारभूत | मध्यम से उच्च | उच्च से गंभीर |

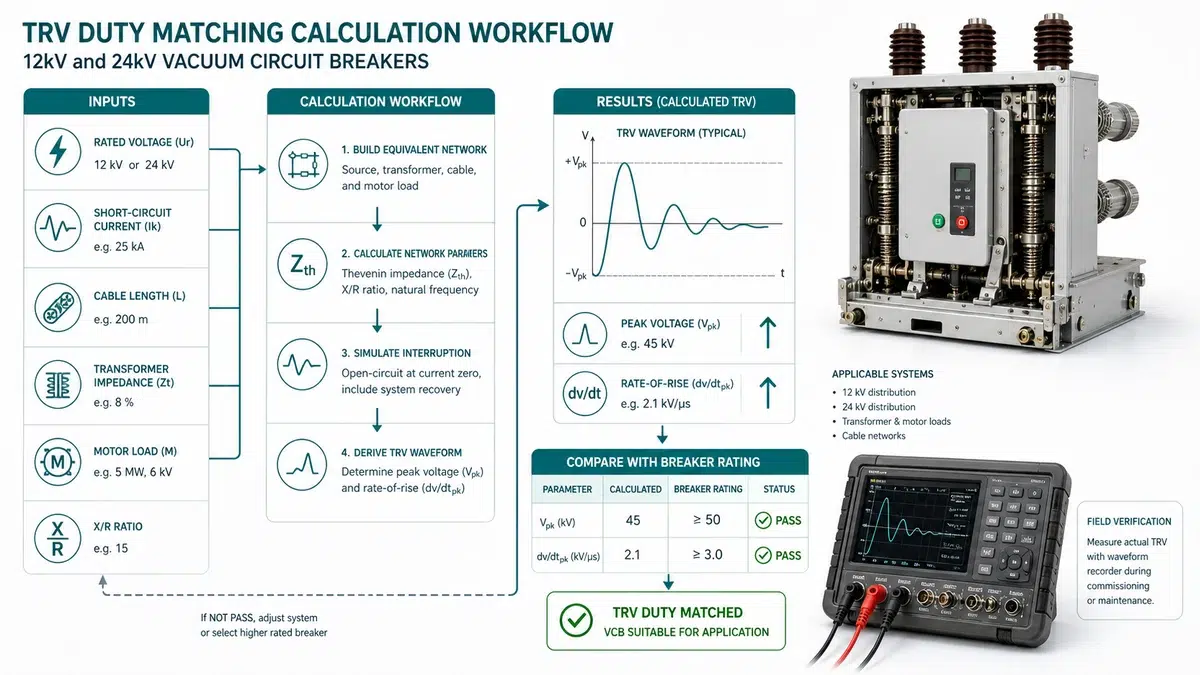

टीआरवी ड्यूटी मिलान गणनाएँ कैसे करें

TRV ड्यूटी मिलान नेटवर्क द्वारा उत्पन्न संभावित TRV लिफाफे की तुलना ब्रेकर निर्माता द्वारा घोषित रेटेड TRV क्षमता से करता है। चरम वोल्टेज, वृद्धि दर या समय-निर्धारण पैरामीटरों में असंगति होने पर, भले ही ब्रेकर की शॉर्ट-सर्किट करंट रेटिंग पर्याप्त हो, पुनः प्रज्वलन या पुनः स्ट्राइक होता है।.

चरण 1: नेटवर्क डेटा स्थापित करें

चरण 2: संभावित चरम टीआरवी (यूसी) की गणना करें

चरण 3: RRRV की गणना करें

चरण 4: जहाँ लागू हो, शॉर्ट-लाइन फॉल्ट सुधार लागू करें

चरण 5: चार-पैरामीटर आवरण के विरुद्ध जाँच करें

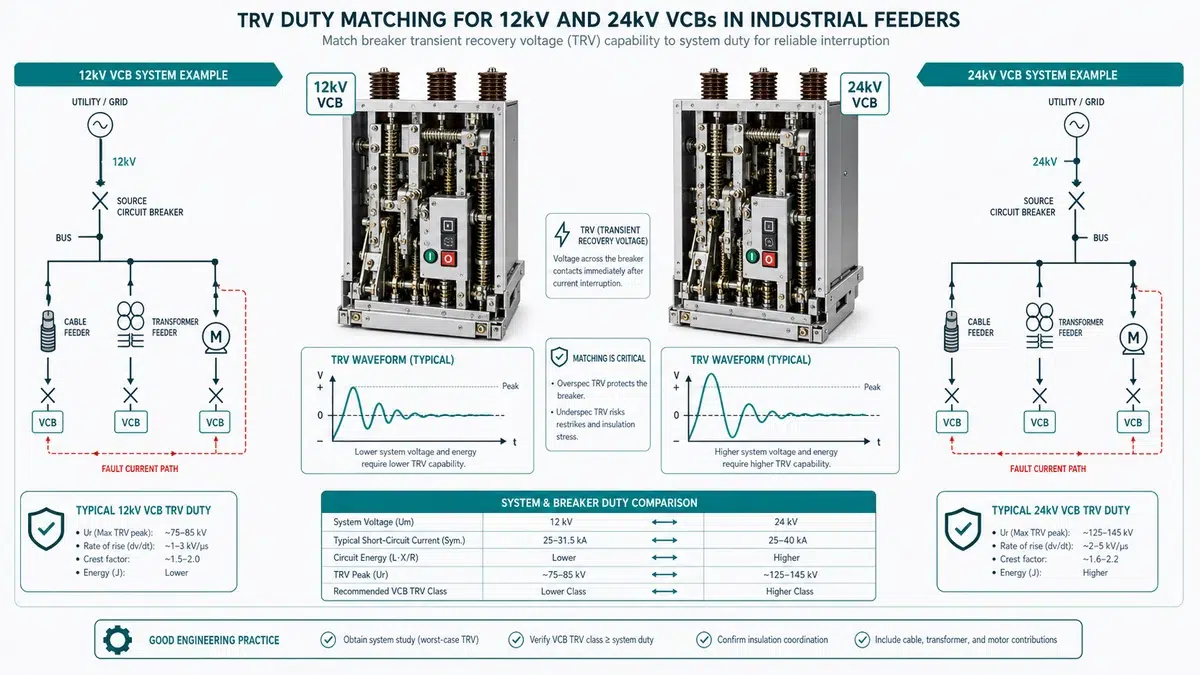

TRV ड्यूटी तुलना: औद्योगिक फीडर टोपोलॉजीज़ में 12kV बनाम 24kV VCBs

मैदानी तैनातीएँ शायद ही कभी प्रकार-परीक्षण प्रयोगशालाओं में मान ली गई स्वच्छ टोपोलॉजी के अनुरूप होती हैं। नीचे दिया गया मैट्रिक्स वोल्टेज वर्ग के अनुसार सबसे आम औद्योगिक फीडर टोपोलॉजीज़ को व्यवस्थित करता है और यह दर्शाता है कि प्रत्येक ब्रेकर कहाँ आरामदायक, सीमांत या जोखिम में है।.

12kV वीसीबी ये उच्च-कैपेसिटेंस केवल-केबल फीडरों में अच्छा प्रदर्शन करते हैं जहाँ दोष स्तर मध्यम (<= 25 kA) होते हैं, लेकिन सर्ज कैपेसिटर के बिना ट्रांसफार्मर-सीमित दोष स्थितियों पर और कम शंट कैपेसिटेंस वाले लंबे ओएचएल (OHL) खंडों पर जोखिम भरे हो जाते हैं।. 24kV वीसीबी इन्हें मिश्रित-टॉपोलॉजी फीडरों, सहउत्पादन टाई अनुप्रयोगों, और उन स्थानों में प्राथमिकता दी जाती है जहाँ वोल्टेज कैपेसिटर बैंक स्विचिंग या असमकालिक समकालिकता घटनाओं के कारण बढ़ सकता है। नाममात्र 12kV प्रणाली के लिए 24kV पर अति-निर्धारण करना, बिना अरेस्टर और केबल इन्सुलेशन समन्वय की पुनर्गणना किए, सुरक्षा मार्जिन के बजाय सुरक्षा अंतराल उत्पन्न करता है।.

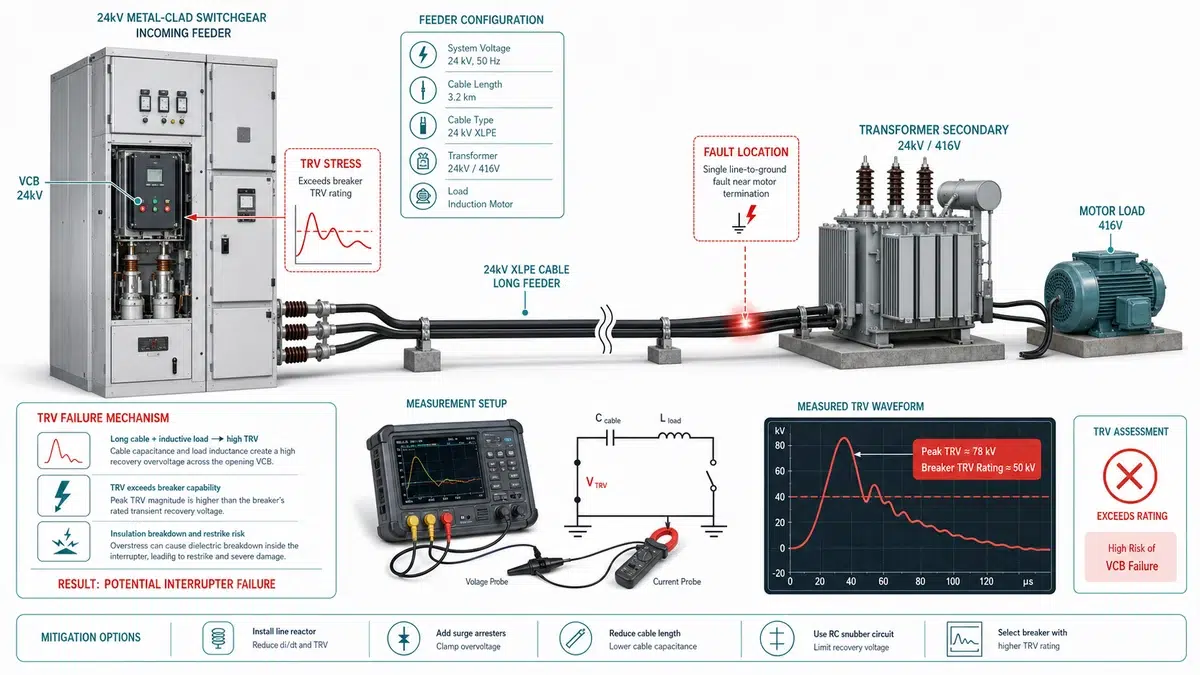

मैदानी परिदृश्य: 24kV औद्योगिक फीडर पर TRV-प्रेरित विफलता का निदान

क्षेत्र उदाहरण: मापा गया 24kV फीडर रीस्ट्राइक

यह क्षेत्रीय उदाहरण दिखाता है कि केवल नेमप्लेट शॉर्ट-सर्किट करंट पर्याप्त क्यों नहीं है। एक 24 kV मोटर फीडर में 25 kA का ब्रेकर लगाया गया था जो करंट रेटिंग पर स्वीकार्य प्रतीत होता था, लेकिन विघटन के बाद मापा गया रिकवरी वोल्टेज 4.8 kV/माइक्रोसेकंड RRRV के साथ 58.4 kV तक पहुंच गया। सेवा उदाहरण ने कमजोर ऑपरेटिंग मैकेनिज्म या संपर्क-प्रतिरोध समस्या की बजाय TRV असंगति की ओर इशारा किया। सुधारात्मक निर्णय था कि उच्च प्रथम-पोल-टू-क्लियर फैक्टर के लिए टाइप-परीक्षित ब्रेकर के साथ एक आरसी स्नबर को संयोजित किया जाए।.

स्थिति

एक बड़े इंडक्शन मोटर ड्राइव स्टेशन को सेवा प्रदान करने वाले केबल फीडर पर स्थापित 24 kV VCB में दोष विराम के दौरान बार-बार संपर्क क्षरण और दो पुनः-स्ट्राइक घटनाएँ देखी गईं। ब्रेकर का चयन केवल रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (25 kA) के आधार पर किया गया था, बिना TRV ड्यूटी जांच के; फीडर में लगभग 800 मीटर XLPE केबल था जिसमें कोई कैपेसिटिव मुआवजा नहीं था, और संपर्क क्षरण 340 संचालनों पर अनुमत गहराई के 50% से अधिक हो गया।.

मापा हुआ प्रमाण

निदान

कारक 1 – ट्रांसफॉर्मर अर्थिंग का गलत वर्गीकरण।. मापे गए X0/X1 अनुपात 3.8 ने सिस्टम को अप्रभावी रूप से ग्राउंडेड श्रेणी में रखा, जिससे kpp 1.3 से बढ़कर 1.5 हो गया; स्थापित ब्रेकर में केवल T100s रेटिंग थी और इसे 1.5 फैक्टर वेरिएंट के लिए टाइप-टेस्ट नहीं किया गया था।.
कारक 2 – न्यूनतम कैपेसिटिव डैम्पिंग के साथ संक्षिप्त केबल मार्ग।. 800 मीटर XLPE केबल ने RRRV को दबाने के लिए अपर्याप्त वितरित कैपेसिटेंस प्रदान किया। इस वोल्टेज वर्ग में लगभग 2,000 मीटर से लंबी केबल फीडर्स आमतौर पर RRRV को एक प्रबंधनीय सीमा तक कम कर देते हैं; उस सीमा से नीचे, ट्रांसफॉर्मर टर्मिनल कैपेसिटेंस हावी हो जाता है और TRV दोलन तीव्र तथा अध-डैम्प्ड हो जाता है।.

सुधारात्मक कार्रवाई

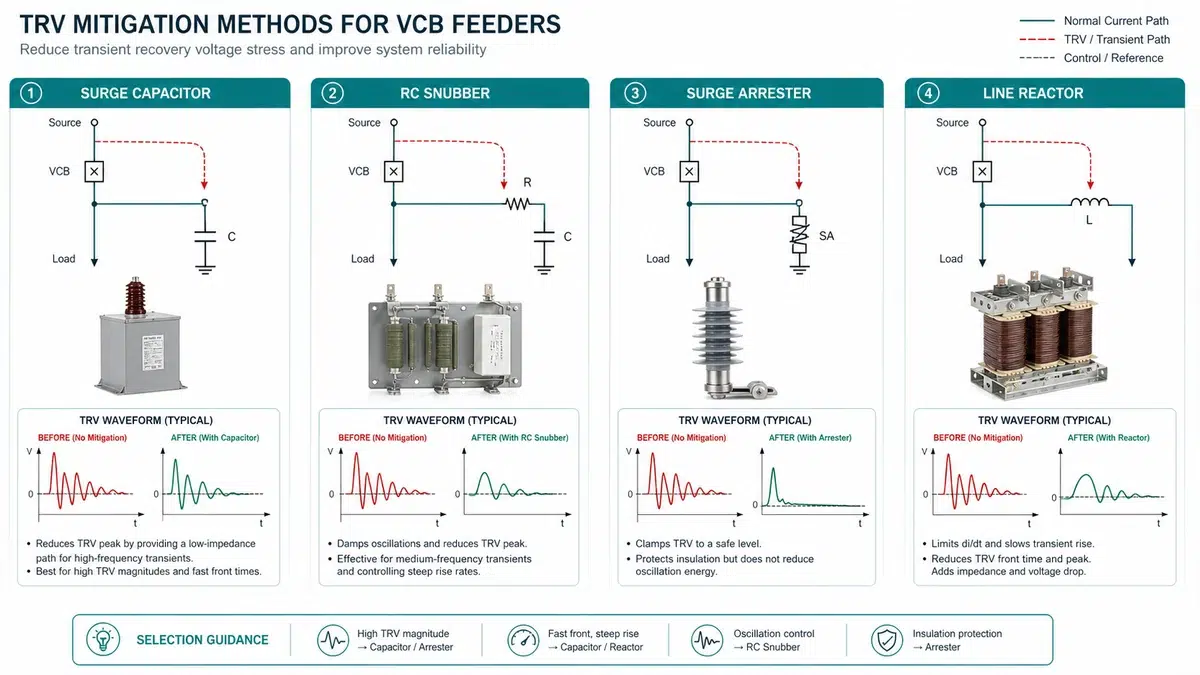

12kV और 24kV VCBs के साथ अनुकूल TRV दमन और शमन विधियाँ

जब TRV ड्यूटी मिलान से यह पुष्टि हो जाती है कि किसी सर्किट का अंतर्निहित TRV आवरण ब्रेकर की रेटेड क्षमता से अधिक है, तो दमन विधियों का मूल्यांकन करना आवश्यक है। पहले समस्या का वर्णन करें: पीक एम्प्लीट्यूड उल्लंघन के लिए RRRV उल्लंघन से अलग समाधान की आवश्यकता होती है।.

सर्ज कैपेसिटर (0.1–0.5 माइक्रोफैरेड प्रति फेज) लाइन-टू-अर्थ कनेक्टेड शंट कैपेसिटर प्रभावी शंट कैपेसिटेन्स बढ़ाकर वोल्टेज वृद्धि की प्रारंभिक दर को धीमा कर देते हैं। बंद करते समय चालू होने वाले करंट ड्यूटी का पुनर्मूल्यांकन किए बिना प्रति फेज 1 माइक्रोफैरेड से अधिक न करें; पहले से ही उच्च वितरित कैपेसिटेन्स वाले केबल-फेड सिस्टम में इसका लाभ कम हो जाता है जबकि ऊर्जाकरण चार्जिंग करंट बढ़ जाता है।.
आरसी स्नबर्स कैपेसिटर के साथ श्रृंखला में एक रेसिस्टर लगाएँ, जो दोलनशील TRV तरंगरूप को मंद करता है और प्रथम शिखर ओवरशूट को कम करता है। ये RRRV और शिखर आयाम दोनों का एक साथ समाधान करते हैं और जब TRV तरंगरूप दोलनशील होता है तो ये पसंदीदा समाधान होते हैं। रेसिस्टर का आकार IEC 62271-100 के अनुसार O-CO-CO अनुक्रम में कुल ऊर्जा के लिए निर्धारित करें, न कि एकल संचालन के लिए।.
| सिस्टम वोल्टेज | क्षमता श्रेणी | प्रतिरोध श्रेणी | डैम्पिंग अनुपात लक्ष्य |
|—|—|—|—|
| 12kV | 0.05-0.25 माइक्रो-F | 30-150 ओम | 0.3-0.7 |
| 24kV | 0.05-0.20 माइक्रो-F | 50-200 ओम | 0.3-0.7 |

टीआरवी-रेटेड वीसीबी का विनिर्देशन और अधिग्रहण: खरीदार चेकलिस्ट और आपूर्तिकर्ता मूल्यांकन

अपने नेटवर्क के वास्तविक TRV लिफाफे के अनुरूप विनिर्देशों को निर्धारित किए बिना वैक्यूम सर्किट ब्रेकर की खरीद करना औद्योगिक 12kV और 24kV प्रणालियों में अनावश्यक पुनः प्रज्वलन, वैक्यूम इंटरप्टर विफलता और संपर्क क्षरण में तेजी के सबसे आम मूल कारणों में से एक है।.

किसी भी आपूर्तिकर्ता से संपर्क करने से पहले नेटवर्क टीआरवी पैरामीटर परिभाषित करें।

सुरक्षा समन्वय के लिए उपयोग किए गए समान विद्युत डेटा से शुरू करें: नाममात्र वोल्टेज, अधिकतम दोष स्तर, X0/X1 अर्थिंग अनुपात, केबल की लंबाई, ट्रांसफॉर्मर का लीकेज इम्पीडेंस, मोटर योगदान, और ब्रेकर से पहले किलोमीटर के भीतर कोई भी ओवरहेड-लाइन खंड। यदि परियोजना ने अभी तक ब्रेकर परिवार का चयन नहीं किया है, तो का उपयोग करें। XBRELE वैक्यूम सर्किट ब्रेकर अवलोकन टाइप-टेस्ट दस्तावेज़ों का अनुरोध करने से पहले वोल्टेज क्लास, तंत्र का प्रकार, और इंस्टॉलेशन प्रारूप को संरेखित करें।.

दस्तावेज़ीकरण चेकलिस्ट – अनिवार्य गेट्स

• मान्यता प्राप्त तृतीय-पक्ष प्रयोगशाला (KEMA, CESI, PEHLA, या समकक्ष) द्वारा जारी टाइप परीक्षण प्रमाणपत्र – स्व-घोषणा नहीं।
• आपकी प्रणाली के समान रेटेड वोल्टेज (12kV या 24kV अलग-अलग) पर टाइप परीक्षण किया गया।
• TRV ड्यूटी तालिका कवरिंग T10, T30, T60, और T100, जिसमें Uc, t3, और RRRV मान दिखाई दे रहे हैं।
• जब फीडर में ब्रेकर के पास ओवरहेड लाइन के खंड शामिल होते हैं, तब शॉर्ट-लाइन दोष का प्रमाण।
• पहुँचाए गए सीरियल नंबर के लिए समय, यात्रा, इन्सुलेशन और संपर्क प्रतिरोध मानों को दर्ज करते हुए नियमित परीक्षण रिपोर्ट

आगमन निरीक्षण और कमीशनिंग के लिए, TRV आवश्यकता को वीसीबी फैट/सैट स्वीकृति परीक्षण चेकलिस्ट ताकि खरीद का वादा परीक्षण योग्य साइट रिकॉर्ड में परिवर्तित हो जाए।.

आवेदन-विशिष्ट जाँच-सूची

• मोटर फीडरों के लिए, चॉपिंग-करंट शमन और सर्ज अरेस्टर समन्वय की पुष्टि करें।.
• ट्रांसफॉर्मर फीडरों के लिए अर्थिंग फैक्टर और ट्रांसफॉर्मर-सीमित फॉल्ट ड्यूटी सत्यापित करें।.
• मिश्रित केबल और ओवरहेड फीडरों के लिए शॉर्ट-लाइन फॉल्ट या EMTP अध्ययन समीक्षा आवश्यक है।.
• रिट्रोफिट परियोजनाओं के लिए, प्रस्तावित ब्रेकर की तुलना के साथ वीसीबी रेटिंग गाइड भौतिक रूप से संगत लेकिन विद्युत रूप से कमजोर प्रतिस्थापन को स्वीकार करने से पहले।.

आपूर्तिकर्ता से लिखित रूप में पूछे जाने वाले तकनीकी प्रश्न

• इस ब्रेकर के लिए किस विशिष्ट TRV लिफाफे का टाइप-टेस्ट किया गया था, और क्या यह मेरे फीडर के गणना किए गए Uc और RRRV को कवर करता है?
• क्या उद्धृत वैक्यूम इंटरप्टर प्रकार-परीक्षण रिपोर्ट में उपयोग किए गए इंटरप्टरों के समान हैं?
• निर्माता ने इस वोल्टेज वर्ग के लिए कौन सी सर्ज कैपेसिटर या आरसी स्नबर रेंज मान्य की है?
• ब्रेकर के साथ कौन-कौन से सीरियल-नंबर-स्तर के रिकॉर्ड प्रदान किए जाएंगे? यदि खरीद अभी भी RFQ चरण में है, तो मूल्य तुलना से पहले इन प्रश्नों को VCB RFQ चेकलिस्ट में शामिल करें।.

अक्सर पूछे जाने वाले प्रश्न

TRV ड्यूटी मैचिंग क्या है और 12kV तथा 24kV VCBs के लिए यह क्यों महत्वपूर्ण है?

TRV ड्यूटी मिलान वह प्रक्रिया है जिसमें किसी नेटवर्क द्वारा वैक्यूम सर्किट ब्रेकर के खुले संपर्कों पर लगाए जाने वाले क्षणिक रिकवरी वोल्टेज की तुलना ब्रेकर के टाइप टेस्ट प्रमाणपत्र में घोषित TRV सहन क्षमता से की जाती है। एक ब्रेकर जो अपनी रेटेड सममित शॉर्ट-सर्किट करंट टेस्ट पास कर लेता है, वह सेवा में तब भी विफल हो सकता है यदि वास्तविक RRRV या पीक TRV परीक्षण किए गए सीमा से अधिक हो।.

12kV या 24kV VCB के लिए कौन-सी फीडर टोपोलॉजी सबसे गंभीर TRV उत्पन्न करती है?

ट्रांसफॉर्मर-सीमित दोष स्थितियाँ, जहाँ ब्रेकर बिना किसी मध्यवर्ती शंट कैपेसिटर के स्टेप-डाउन ट्रांसफॉर्मर के द्वितीयक टर्मिनलों पर या उसके निकट दोष को दूर करता है, सबसे तीव्र RRRV उत्पन्न करती हैं क्योंकि केवल ट्रांसफॉर्मर का लीकेज इंडक्टेंस रिकवरी ऑस्सीलेशन को नियंत्रित करता है। इस टोपोलॉजी में 24 kV पर 20 kV/माइक्रोसेकंड से अधिक RRRV मान दर्ज किए गए हैं।.

बिना ब्रेकर बदले मैं RRRV को कैसे कम करूँ?

सबसे प्रभावी तरीका है ट्रांसफॉर्मर के प्राइमरी टर्मिनलों या ब्रेकर के लोड-साइड बसबार पर एक सर्ज कैपेसिटर (प्रति फेज 0.1–0.5 माइक्रोफैरेड) स्थापित करना, जिससे सर्किट नोड पर शंट कैपेसिटेंस बढ़ता है और वोल्टेज रिकवरी की प्रारंभिक दर धीमी हो जाती है। जहाँ TRV तरंग रूप दोलनशील और तीव्र दोनों होता है, वहाँ एक RC स्नब्बर (वोल्टेज वर्ग के आधार पर 30–200 ओम के डैम्पिंग रेजिस्टर के साथ श्रृंखलाबद्ध कैपेसिटर) एक साथ RRRV और शिखर आयाम दोनों को संबोधित करता है।.

TRV अनुपालन की पुष्टि करने के लिए VCB आपूर्तिकर्ता को कौन-कौन से दस्तावेज़ प्रदान करने होंगे?

न्यूनतम रूप से, आपूर्तिकर्ता को एक तृतीय-पक्ष प्रकार परीक्षण प्रमाणपत्र (KEMA, CESI, PEHLA, या एक समकक्ष मान्यता प्राप्त प्रयोगशाला से) प्रदान करना चाहिए जो स्पष्ट रूप से उद्धृत उत्पाद के सटीक रेटेड वोल्टेज पर सभी चार IEC 62271-100 परीक्षण दायित्वों – T10, T30, T60, और T100 – को कवर करता हो, और उद्धृत इकाई में विशिष्ट वैक्यूम इंटरप्टर डिज़ाइन से संबंधित हो। ओवरहेड लाइन सेक्शन वाले फीडरों के लिए एक SLF परीक्षण रिपोर्ट भी आवश्यक है।.

सिस्टम अर्थिंग वर्गीकरण TRV ड्यूटी मिलान को कैसे प्रभावित करता है?

अर्थिंग वर्गीकरण सीधे पहले-ध्रुव-से-स्पष्ट कारक (kpp) को निर्धारित करता है, जिसका उपयोग संभावित चरम TRV की गणना के लिए किया जाता है। प्रभावी रूप से अर्थ किए गए सिस्टम (X0/X1 अनुपात < 3.0) के लिए kpp = 1.3 मानक है; अप्रभावी रूप से अर्थ किए गए, पृथक, या रेज़ोनेंट-अर्थ किए गए न्यूट्रल सिस्टम के लिए kpp = 1.5 लागू होता है, जिससे संभावित पीक TRV लगभग 15% से बढ़ जाता है और ब्रेकर को संबंधित उच्च आवरण के लिए टाइप-परीक्षित होना आवश्यक होता है।.

किस केबल फीडर की लंबाई पर 12kV VCBs के लिए TRV एक महत्वपूर्ण चिंता का विषय बन जाता है?

12kV पर लगभग 1,500 मीटर से कम XLPE केबल में, स्रोत ट्रांसफार्मर के लीकेज इंडक्टेंस द्वारा प्रेरित RRRV को दबाने के लिए वितरित कैपेसिटेंस अपर्याप्त होता है, और RRRV T100s संदर्भ सीमा 2-3 kV/माइक्रो-सेकंड से अधिक हो सकता है। 500 मीटर से कम लंबी केबल लाइनों के लिए, शॉर्ट-लाइन फॉल्ट स्थितियों की भी जाँच करनी चाहिए क्योंकि ट्रैवलिंग वेव रिफ्लेक्शन्स रिकवरी के पहले कुछ माइक्रोसेकंड के भीतर ब्रेकर टर्मिनल पर वापस आ जाती हैं, जिससे एक तीव्र प्रारंभिक TRV खंड बनता है।.
