XBRELE CKG वैक्यूम कॉन्टैक्टर श्रृंखला मध्यम वोल्टेज मोटर, ट्रांसफॉर्मर और कैपेसिटर बैंक अनुप्रयोगों के लिए विकसित की गई है। CKG3-7.2 और CKG4-12 कॉन्टैक्टर विश्वसनीय वैक्यूम इंटरप्शन, कॉम्पैक्ट निर्माण और लचीले नियंत्रण सर्किट प्रदान करते हैं, जो उन्हें 7.2 kV और 12 kV वितरण नेटवर्क में OEM स्विचगियर पैनलों और रेट्रोफिट परियोजनाओं के लिए उपयुक्त बनाते हैं।.
CKG वैक्यूम कॉन्टैक्टर श्रृंखला कवर करती है सीकेजी3-7.2 और सीकेजी4-12 मध्यम वोल्टेज मोटर, ट्रांसफॉर्मर और कैपेसिटर बैंक स्विचिंग के लिए डिज़ाइन किए गए मॉडल। प्रत्येक इकाई में विश्वसनीय विद्युतचुंबकीय या स्थायी-चुंबकीय संचालन तंत्र के साथ एक कॉम्पैक्ट वैक्यूम इंटरप्टर असेंबली शामिल है, जो OEM स्विचगियर और औद्योगिक वितरण प्रणालियों में बार-बार होने वाले ड्यूटी चक्रों के लिए उपयुक्त है।.
इंटरप्टर और आर्क-क्वेंचिंग घटक बार-बार संचालन के दौरान स्थिर डाइइलेक्ट्रिक प्रदर्शन प्रदान करने के लिए व्यवस्थित किए गए हैं, जबकि कॉइल विकल्प (AC/DC) पैनल निर्माताओं को नियंत्रण सर्किट डिज़ाइन में लचीलापन देते हैं। रेटेड धाराएँ मानक 400–630A इकाइयों से लेकर तक फैली हुई हैं। ८००ए, 1000A और १२५०ए CKG4 रेंज में उच्च-करंट संस्करण, जो विभिन्न फीडर और मोटर-स्टार्टिंग आवश्यकताओं को पूरा करते हैं।.
विशेषीकृत प्रकार जैसे सीकेजी4-1600/12, सीकेजी4-2000/12, कैपेसिटर-स्विचिंग मॉडल और यांत्रिक इंटरलॉकिंग विन्यास EPC इंटीग्रेटर्स को विविध मध्य वोल्टेज अनुप्रयोगों के लिए एक एकीकृत पारिवारिक प्लेटफ़ॉर्म प्रदान करते हैं। स्थापना और रखरखाव मानक इनडोर पैनल प्रथाओं का पालन करते हैं, जिससे दीर्घकालिक संचालन में निरंतर प्रदर्शन सुनिश्चित होता है।.
XBRELE के मध्यम-वोल्टेज स्विचिंग पोर्टफोलियो का व्यापक अवलोकन करने के लिए, कृपया देखें वैक्यूम कॉन्टैक्टर पिलर पृष्ठ .
प्रतिनिधि उत्पाद फ़ोटो, प्रमुख विद्युत रेटिंग और इंजीनियरिंग डिज़ाइन तथा स्विचगियर लेआउट के लिए रूपरेखा एवं माउंटिंग आयाम देखने हेतु नीचे एक श्रृंखला चुनें।.
CKG3 7.2 kV वैक्यूम कॉन्टैक्टर्स का उपयोग इनडोर MV स्विचगियर और नियंत्रण उपकरणों में AC 50 Hz, 7.2 kV तक रेटेड वोल्टेज और 630 A तक रेटेड करंट के साथ किया जाता है। ये पावर सिस्टम में मोटर्स, ट्रांसफॉर्मर्स और कैपेसिटर बैंकों के बार-बार स्विचिंग के लिए उपयुक्त हैं।.
यह श्रृंखला विश्वसनीय वैक्यूम इंटरप्टर और संचालन तंत्र अपनाती है, जिसकी संरचना कॉम्पैक्ट है, जो तेजी से जोड़ने और तोड़ने में सक्षम है, उच्च विद्युत-आइसोलेशन क्षमता रखती है और यांत्रिक एवं विद्युत जीवनकाल लंबा है। CKG3-□/7.2F□□ संस्करण में मुख्य सर्किट और संपर्कों को बैक-टू-बैक कैपेसिटर बैंक स्विचिंग के लिए अनुकूलित किया गया है।.
नीचे दी गई तालिका CKG3-□/7.2 और CKG3-□/7.2F□□ वैक्यूम कॉन्टैक्टर्स के मुख्य विद्युत रेटिंग्स का सारांश प्रस्तुत करती है। “(F□□ only)” से चिह्नित आइटम केवल बैक-टू-बैक कैपेसिटर स्विचिंग प्रकार पर लागू होते हैं।.
मुख्य तकनीकी मापदंड — CKG3 7.2 kV श्रृंखला
CKG3-□/7.2 मानक और CKG3-□/7.2F□□ बैक-टू-बैक कैपेसिटर स्विचिंग वैक्यूम कॉन्टैक्टर्स के लिए रेटिंग्स।.
| नहीं।. | आइटम | इकाई | पैरामीटर |
|---|---|---|---|
| 1 | निर्दिष्ट वोल्टेज | किलोवोल्ट | 7.2 |
| 2 | मापा गया वर्तमान | A | 160, 250, 400, 630 |
| 3 | शक्ति-आवृत्ति सहनशील वोल्टेज (1 मिनट) | किलोवोल्ट | 32 |
| 4 | बिजली आवेग प्रतिरोध वोल्टेज | किलोवोल्ट | 60 |
| 5 | अल्पकालिक सहनशील धारा रेटेड | केए | 10 |
| 6 | मूल्यांकित शिखर सहन धारा | केए | 25 |
| 7 | ओवरलोड सहन धारा | केए | 15 |
| 8 | रेटेड विच्छेदन क्षमता (एसी-3 ड्यूटी) | A | 8 × Ie, 25 संचालन |
| 9 | मूल्यांकित उत्पादन क्षमता (एसी-3 ड्यूटी) | A | 10 × Ie, 100 संचालन |
| 10 | व्यक्तिगत कैपेसिटर ब्रेकिंग करंट (केवल F□□) | A | 100 / 200 / 300 |
| 11 | एक के बाद एक कैपेसिटर बैंक ब्रेकिंग करंट (केवल F□□) | A | 80 / 160 / 200 |
| 12 | मापा गया संपर्क अंतराल | एमएम | 4 ± 0.5 (F□□ के लिए 6 ± 0.5) |
| 13 | अति-यात्रा | एमएम | ≥ 1.5 |
| 14 | ध्रुवों का समकालिकता | एमएस | दो या उससे कम |
| 15 | विद्युत जीवन (एसी-3 ड्यूटी) | संचालन (×10)4) | 25 |
| 16 | विद्युत जीवन (एसी-4 ड्यूटी) | संचालन (×10)4) | 10 |
| 17 | यांत्रिक जीवन | संचालन (×10)4) | 50 |
आउटलाइन और माउंटिंग आयाम — CKG3-□/7.2 और CKG3-□/7.2F□□
मानक CKG3-□/7.2 इनडोर वैक्यूम कॉन्टैक्टर और CKG3-□/7.2F□□ बैक-टू-बैक कैपेसिटर स्विचिंग प्रकार के लिए सामान्य रूपरेखा और माउंटिंग आयाम। इन चित्रों का उपयोग कैबिनेट लेआउट और बसबार कनेक्शन डिज़ाइन के लिए करें, और सभी प्रमुख आयामों को नवीनतम XBRELE इंजीनियरिंग दस्तावेज़ों के अनुसार सत्यापित करें।.

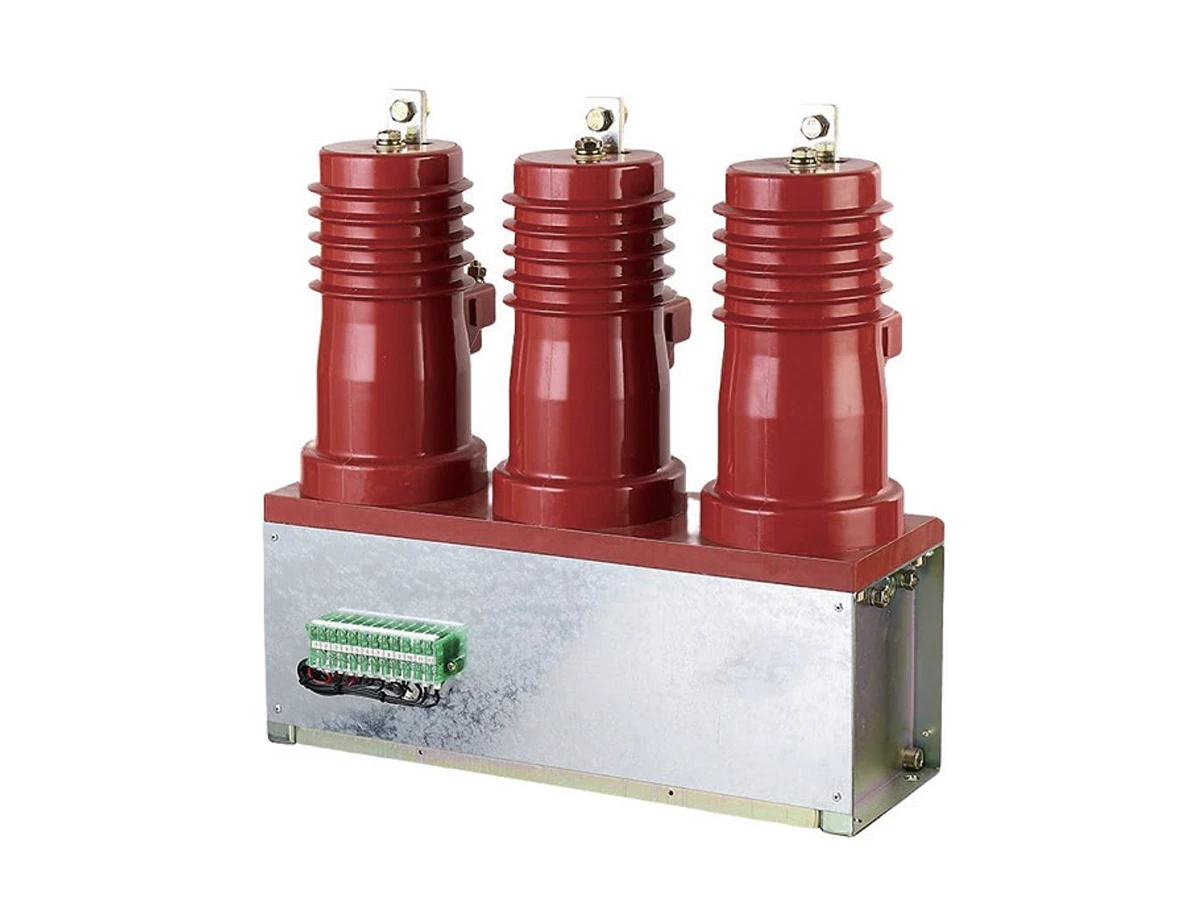

CKG4 12 kV परिवार में मानक फीडर ड्यूटी, स्थायी चुंबक प्रकार और बैक-टू-बैक कैपेसिटर बैंक स्विचिंग डिज़ाइन शामिल हैं। सभी मॉडल AC 50 Hz सिस्टम, 12 kV रेटेड वोल्टेज और 630 A तक रेटेड करंट वाले इनडोर मेटल-क्लैड स्विचगियर के लिए उपयुक्त हैं।.
CKG4-□/12FD का मुख्यतः मोटर और फीडर स्विचिंग के लिए उपयोग किया जाता है। CKG4-□/12FC में तेज़ गति और स्थिर धारण बल वाला स्थायी चुंबक संचालन तंत्र अपनाया गया है। CKG4-□/12F□B□□ को व्यक्तिगत और बैक-टू-बैक कैपेसिटर बैंकों के लिए विशेष रूप से डिज़ाइन किया गया है, जिसमें अनुकूलित संपर्क संरचना और धारा-सीमित करने वाली क्षमता है।.
नीचे दी गई संयुक्त डेटा तालिका CKG4-□/12FD, CKG4-□/12FC और CKG4-□/12F□B□□ की मुख्य विद्युत रेटिंग्स की तुलना करती है, ताकि इंजीनियर प्रत्येक फीडर या कैपेसिटर बैंक के लिए सही प्रकार का चयन जल्दी से कर सकें।.
मुख्य तकनीकी मापदंड — CKG4-□/12FD / CKG4-□/12FC / CKG4-□/12F□B□□
मानक फीडर प्रकार, स्थायी चुंबक प्रकार और बैक-टू-बैक कैपेसिटर स्विचिंग प्रकार के लिए तुलनात्मक रेटिंग। अंतिम डिज़ाइन से पहले इन मानों की नवीनतम XBRELE डेटाशीट्स के साथ जांच करनी चाहिए।.
| नहीं।. | आइटम | इकाई | सीकेजी4-□/12एफडी | सीकेजी4-□/12एफसी | CKG4-□/12F□B□□ |
|---|---|---|---|---|---|
| 1 | निर्दिष्ट वोल्टेज | किलोवोल्ट | 12 | 12 | 12 |
| 2 | मापा गया वर्तमान | A | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 |
| 3 | शक्ति-आवृत्ति सहनशील वोल्टेज (1 मिनट) | किलोवोल्ट | 42 | 42 | 42 |
| 4 | बिजली आवेग प्रतिरोध वोल्टेज | किलोवोल्ट | 75 | 75 | 75 |
| 5 | रेटेड ब्रेकिंग धारा (एसी-3 ड्यूटी) | A | 8Ie, 25 संचालन | 8Ie, 25 संचालन | 8Ie, 25 संचालन |
| 6 | वर्तमान प्रवाहित करने के लिए रेटेड (एसी-3 ड्यूटी) | A | 10Ie, 100 संचालन | 10Ie, 100 संचालन | 10Ie, 100 संचालन |
| 7 | अल्पकालिक सहनशील धारा रेटेड | केए | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 |
| 8 | मूल्यांकित शिखर सहन धारा | केए | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 |
| 9 | ओवरलोड सहन धारा | केए | — | 15आईई, 2.4 / 3.8 / 6 / 9.45 | 15आईई, 2.4 / 3.8 / 6 / 9.45 |
| 10 | मूल्यांकित संचालन अनुक्रम | — | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO |
| 11 | व्यक्तिगत कैपेसिटर विच्छेदन धारा | A | — | — | १६०–३०० |
| 12 | एक के बाद एक कैपेसिटर बैंक का ब्रेकिंग करंट | A | — | — | अस्सी–दो सौ |
| 13 | मापा गया संपर्क अंतराल | एमएम | 5.5 ± 0.5 | 5.5 ± 0.5 | 6 ± 0.5 (7 ± 0.5) |
| 14 | अति-यात्रा | एमएम | ≥ 1.5 | ≥ 1.5 | ≥ 1.5 |
| 15 | बंद होने का समय (विद्युत रूप से आयोजित) | एमएस | — | — | ≤ 110 |
| 16 | खुलने का समय (चुंबकीय रूप से जकड़ा हुआ) | एमएस | — | ≤ 90 | ≤ 90 |
| 17 | बंद होने का समय (चुंबकीय रूप से जकड़ा हुआ) | एमएस | — | ≤ 60 | ≤ 60 |
| 18 | खुलने का समय (क्विक-ब्रेक मेच.) | एमएस | — | — | पंद्रह या उससे कम |
| 19 | संपर्क बाउंस अवधि | एमएस | दो या उससे कम | दो या उससे कम | दो या उससे कम |
| 20 | ध्रुवों का समकालिकता | एमएस | दो या उससे कम | दो या उससे कम | दो या उससे कम |
| 21 | मुख्य परिपथ प्रतिरोध | माइक्रोओम | ≤ 80 | ≤ 80 | ≤ 80 |
| 22 | निर्दिष्ट धारा पर परिचालन आवृत्ति | ऑप्स/एच | 300 | 300 | 300 (इलेक्ट्रिक बंद) / 120 (मैग्नेटिक लॅच्ड) |
| 23 | यांत्रिक जीवन | संचालन (×10)4) | 50 | 50 | 50 |
| 24 | विद्युत जीवन (एसी-3 ड्यूटी) | संचालन (×10)4) | 25 | 25 | 25 |
| 25 | विद्युत जीवन (एसी-4 ड्यूटी) | संचालन (×10)4) | — | 10 | 10 |
आउटलाइन और माउंटिंग आयाम — CKG4-□/12FD / 12FC / 12F□B□□
मानक, स्थायी चुंबक और बैक-टू-बैक कैपेसिटर प्रकारों के लिए प्रतिनिधि रूपरेखा और माउंटिंग आयाम। पैनल लेआउट और बसबार डिज़ाइन के लिए इन आरेखों का उपयोग करें, और नवीनतम XBRELE इंजीनियरिंग डेटा के अनुसार प्रमुख आयामों की पुष्टि करें।.
यह CKG4 12 kV कॉन्टैक्टरों का समूह शून्य-बाउंस TL प्रकार, फेज-नियंत्रित 12X□□ और संलग्न 12XF□ प्रकारों के साथ-साथ 12-2 दो-पोल विन्यास को कवर करता है। सभी मॉडल AC 50 Hz प्रणालियों के लिए डिज़ाइन किए गए हैं, जिनका रेटेड वोल्टेज 12 kV और रेटेड करंट 630 A तक है।.
CKG4-□/12TL संपर्क बाउंस को कम करने और विश्वसनीयता बढ़ाने पर केंद्रित है। CKG4-□/12X□□ और CKG4-□/12XF□ लचीली ऑन-डिमांड स्विचिंग प्राप्त करने के लिए फेज-नियंत्रित संचालन तंत्र का उपयोग करते हैं। CKG4-□/12-2 दो-फेज अनुप्रयोगों के लिए एक चरम दो-पोल डिज़ाइन है जहाँ कॉम्पैक्ट लेआउट और उच्च ब्रेकिंग क्षमता आवश्यक होती है।.
नीचे दी गई संयुक्त तालिका CKG4-□/12TL, CKG4-□/12X□□, CKG4-□/12XF□ और CKG4-□/12-2 के मुख्य तकनीकी मापदंडों की तुलना करती है, जिससे इंजीनियर प्रत्येक परियोजना के लिए सही विशेष प्रकार का चयन कर सकते हैं।.
मुख्य तकनीकी मापदंड — CKG4-□/12TL / 12X□□ / 12XF□ / 12-2
शून्य-बाउंस, फेज-नियंत्रित, बंद फेज-नियंत्रित और दो-पोल प्रकारों के लिए तुलनात्मक रेटिंग। मान मूल XBRELE डेटाशीट्स से लिए गए हैं और अंतिम डिज़ाइन के दौरान इन्हें पुनः जांचा जाना चाहिए।.
| नहीं।. | आइटम | इकाई | सीकेजी4-□/12टीएल | CKG4-□/12X□□ | CKG4-□/12XF□ | सीकेजी4-□/12-2 |
|---|---|---|---|---|---|---|
| 1 | निर्दिष्ट वोल्टेज | किलोवोल्ट | 12 | 12 | 12 | 12 |
| 2 | मापा गया वर्तमान | A | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 |
| 3 | शक्ति-आवृत्ति सहनशील वोल्टेज (1 मिनट) | किलोवोल्ट | 42 | 42 | 42 | 42 |
| 4 | बिजली आवेग प्रतिरोध वोल्टेज | किलोवोल्ट | 75 | 75 | 75 | 75 |
| 5 | रेटेड ब्रेकिंग धारा (एसी-3 ड्यूटी) | A | 8Ie, 25 संचालन | 8Ie, 25 संचालन | 8Ie, 25 संचालन | 8Ie, 25 संचालन |
| 6 | वर्तमान प्रवाहित करने के लिए रेटेड (एसी-3 ड्यूटी) | A | 10Ie, 100 संचालन | 10Ie, 100 संचालन | 10Ie, 100 संचालन | 10Ie, 100 संचालन |
| 7 | अल्पकालिक सहनशील धारा रेटेड | केए | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 |
| 8 | मूल्यांकित शिखर सहन धारा | केए | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 |
| 9 | ओवरलोड सहन धारा | केए | 15आईई, 2.4 / 3.8 / 6 / 9.45 | 15आईई, 2.4 / 3.8 / 6 / 9.45 | 15आईई, 2.4 / 3.8 / 6 / 9.45 | 15आईई, 2.4 / 3.8 / 6 / 9.45 |
| 10 | मूल्यांकित संचालन अनुक्रम | — | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO |
| 11 | मापा गया संपर्क अंतराल | एमएम | 5.5 ± 0.5 | 5.5 ± 0.5 | 5.5 ± 0.5 | 5.5 ± 0.5 |
| 12 | अति-यात्रा | एमएम | ≥ 1.5 | ≥ 1.5 | ≥ 1.5 | ≥ 1.5 |
| 13 | ध्रुवों का समकालिकता | एमएस | दो या उससे कम | ≤ 3 (चरण नियंत्रण) | ≤ 3 (चरण नियंत्रण) | दो या उससे कम |
| 14 | यांत्रिक जीवन | संचालन (×10)4) | 50 | 50 | 50 | 50 |
| 15 | विद्युत जीवन (एसी-3 ड्यूटी) | संचालन (×10)4) | 25 | 25 | 25 | 25 |
| 16 | विद्युत जीवन (एसी-4 ड्यूटी) | संचालन (×10)4) | 10 | 10 | 10 | 10 |
आउटलाइन और माउंटिंग आयाम — CKG4-□/12TL / 12X□□ / 12XF□ / 12-2
शून्य-बाउंस, फेज़-नियंत्रित, बंद और द्वि-ध्रुवीय प्रकारों के लिए प्रतिनिधि रूपरेखा और माउंटिंग आयाम। स्विचगियर पैनलों और बसबार व्यवस्थाओं को डिजाइन करते समय इन आरेखों का उपयोग करें।.
CKG4-□/12M श्रृंखला दो या अधिक 12 kV वैक्यूम कॉन्टैक्टर्स के बीच यांत्रिक इंटरलॉकिंग के लिए डिज़ाइन की गई है। इसके सामान्य अनुप्रयोगों में उच्च-वोल्टेज मोटर्स का फॉरवर्ड/रिवर्स रूपांतरण, डुअल-फीडर इंटरलॉकिंग और मेटल-क्लैड स्विचगियर में विभिन्न सर्किटों के बीच सुरक्षा इंटरलॉकिंग शामिल हैं।.
मैकेनिकल इंटरलॉक डिवाइस जोड़ने के बाद, दोनों कॉन्टैक्टर एक साथ बंद नहीं किए जा सकते, जिससे संचालन सुरक्षा में काफी सुधार होता है। यह श्रृंखला मानक CKG4 12 kV वैक्यूम कॉन्टैक्टरों के समान मुख्य विद्युत प्रदर्शन को बनाए रखती है, जिसमें उच्च विश्वसनीयता, लंबी विद्युत और यांत्रिक आयु तथा कम रखरखाव आवश्यकताएँ हैं।.
नीचे दी गई संयुक्त तालिका CKG4-□/12M-5, CKG4-□/12M-4 और CKG4-□/12M-3 की प्रमुख रेटिंग्स की तुलना करती है, ताकि इंजीनियर प्रत्येक परियोजना के लिए उपयुक्त इंटरलॉकिंग कॉन्फ़िगरेशन जल्दी से चुन सकें।.
मुख्य तकनीकी मापदंड — CKG4-□/12M-5 / CKG4-□/12M-4 / CKG4-□/12M-3
यांत्रिक इंटरलॉकिंग प्रकार के वैक्यूम कॉन्टैक्टर्स, जिनकी विद्युत रेटिंग समान हैं। मान XBRELE कैटलॉग से लिए गए हैं और महत्वपूर्ण डिज़ाइन कार्य के लिए नवीनतम डेटाशीट्स के साथ जांचे जाने चाहिए।.
| नहीं।. | आइटम | इकाई | CKG4-□/12M-5 | सीकेजी4-□/12एम-4 | सीकेजी4-□/12एम-3 |
|---|---|---|---|---|---|
| 1 | निर्दिष्ट वोल्टेज | किलोवोल्ट | 12 | 12 | 12 |
| 2 | मापा गया वर्तमान | A | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 | 160 / 250 / 400 / 630 |
| 3 | शक्ति-आवृत्ति सहनशील वोल्टेज (1 मिनट) | किलोवोल्ट | 42 | 42 | 42 |
| 4 | बिजली आवेग प्रतिरोध वोल्टेज | किलोवोल्ट | 75 | 75 | 75 |
| 5 | रेटेड ब्रेकिंग धारा (एसी-3 ड्यूटी) | A | 8Ie, 25 संचालन | 8Ie, 25 संचालन | 8Ie, 25 संचालन |
| 6 | वर्तमान प्रवाहित करने के लिए रेटेड (एसी-3 ड्यूटी) | A | 10Ie, 100 संचालन | 10Ie, 100 संचालन | 10Ie, 100 संचालन |
| 7 | अल्पकालिक सहनशील धारा रेटेड | केए | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 | 10आईई, 1.6 / 2.5 / 4 / 6.3 |
| 8 | मूल्यांकित शिखर सहन धारा | केए | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 | 25Ie, 4 / 6.3 / 10 / 16 |
| 9 | ओवरलोड सहन धारा | केए | 15आईई, 2.4 / 3.8 / 6 / 9.45 | 15आईई, 2.4 / 3.8 / 6 / 9.45 | 15आईई, 2.4 / 3.8 / 6 / 9.45 |
| 10 | मूल्यांकित संचालन अनुक्रम | — | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO | 0–180s–CO–180s–CO |
| 11 | मापा गया संपर्क अंतराल | एमएम | 5.5 ± 0.5 | 5.5 ± 0.5 | 5.5 ± 0.5 |
| 12 | अति-यात्रा | एमएम | ≥ 1.5 | ≥ 1.5 | ≥ 1.5 |
| 13 | ध्रुवों का समकालिकता | एमएस | दो या उससे कम | दो या उससे कम | दो या उससे कम |
| 14 | यांत्रिक जीवन | संचालन (×10)4) | 50 | 50 | 50 |
| 15 | विद्युत जीवन (एसी-3 ड्यूटी) | संचालन (×10)4) | 25 | 25 | 25 |
| 16 | विद्युत जीवन (एसी-4 ड्यूटी) | संचालन (×10)4) | 10 | 10 | 10 |
आउटलाइन और माउंटिंग आयाम — CKG4-□/12M-5 / 12M-4 / 12M-3
तीन यांत्रिक इंटरलॉकिंग व्यवस्थाओं के प्रतिनिधि रूपरेखा और माउंटिंग आयाम। इन चित्रों का उपयोग पैनल लेआउट, इंटरलॉक तंत्र की स्थापना और बसबार डिज़ाइन के लिए करें, तथा प्रमुख आयामों की पुष्टि नवीनतम XBRELE इंजीनियरिंग डेटा से करें।.
उच्च-धारा CKG4 परिवार (800 A से 1250 A) को 12 kV मेटल-क्लैड स्विचगियर में भारी-भरकम फीडरों, बड़े मोटर्स और कैपेसिटर बैंक सर्किटों के लिए डिज़ाइन किया गया है। ये मॉडल बेहतर थर्मल प्रदर्शन, मजबूत मेकिंग/ब्रेकिंग क्षमता और दीर्घायु संपर्क प्रणालियाँ प्रदान करते हैं।.
CKG4-800/12 और CKG4-1000–1250/12 दोनों की मुख्य विद्युत रेटिंग समान हैं, जबकि उनकी भौतिक संरचना और ऊष्मा-विसर्जन डिजाइन उच्च निरंतर और अल्पकालिक धाराओं का समर्थन करने के लिए भिन्न हैं।.
मुख्य तकनीकी मापदंड — CKG4-800/12 एवं CKG4-1000–1250/12
800 A और 1000–1250 A संस्करणों दोनों के लिए एकीकृत उच्च-धारा रेटिंग। अंतिम डिज़ाइन के लिए नवीनतम XBRELE डेटाशीट्स के विरुद्ध पुष्टि करें।.
| नहीं।. | आइटम | इकाई | सीकेजी4-800/12 | सीकेजी4-1000–1250/12 |
|---|---|---|---|---|
| 1 | निर्दिष्ट वोल्टेज | किलोवोल्ट | 12 | 12 |
| 2 | मापा गया वर्तमान | A | 800 | 1000 / 1250 |
| 3 | शक्ति-आवृत्ति सहनशील वोल्टेज (1 मिनट) | किलोवोल्ट | 42 | 42 |
| 4 | बिजली आवेग प्रतिरोध वोल्टेज | किलोवोल्ट | 75 | 75 |
| 5 | रेटेड ब्रेकिंग धारा (एसी-3 ड्यूटी) | A | आठ आईई | आठ आईई |
| 6 | वर्तमान प्रवाहित करने के लिए रेटेड (एसी-3 ड्यूटी) | A | दस आईई | दस आईई |
| 7 | अल्पकालिक सहनशील धारा रेटेड | केए | 25 | 31.5 |
| 8 | मूल्यांकित शिखर सहन धारा | केए | 63 | 80 |
| 9 | मुख्य परिपथ प्रतिरोध | माइक्रोओम | ≤ 60 | ≤ 50 |
| 10 | यांत्रिक जीवन | संचालन (×10)4) | 50 | 50 |
| 11 | विद्युत जीवन (एसी-3 ड्यूटी) | संचालन (×10)4) | 25 | 25 |
आउटलाइन और माउंटिंग आयाम — CKG4-800/12 और CKG4-1000–1250/12
उच्च-धारा संरचनाओं के लिए प्रतिनिधि रूपरेखा आरेख। पैनल लेआउट, बसबार डिज़ाइन और थर्मल नियोजन के लिए उपयोग करें।.
CKG वैक्यूम कॉन्टैक्टर्स को विभिन्न नियंत्रण कॉइल, सहायक संपर्क, इंटरलॉक्स और उच्च-करंट या कैपेसिटर-ड्यूटी संस्करणों के साथ कॉन्फ़िगर किया जा सकता है, ताकि पैनल निर्माता अपने मध्यम वोल्टेज स्विचगियर परियोजनाओं की सटीक आवश्यकताओं को पूरा कर सकें।.
CKG3-7.2 और CKG4-12 कॉन्टैक्टर नियंत्रण वोल्टेज और ड्यूटी क्लास की एक विस्तृत श्रृंखला का समर्थन करते हैं, जिससे आप विभिन्न पैनलों में नियंत्रण योजनाओं का मानकीकरण कर सकते हैं।.
लचीले सहायक और इंटरलॉकिंग विकल्प एमवी स्विचगियर और मोटर नियंत्रण केंद्रों में सुरक्षित इंटरलॉक्स और स्थिति संकेतकरण को लागू करने में मदद करते हैं।.
मानक रेटिंग्स से परे, CKG4 कॉन्टैक्टर्स मांग वाले फीडरों, मोटर्स और कैपेसिटर बैंकों के लिए उच्च-करंट और विशेष-उद्देश्य संस्करण प्रदान करते हैं।.
प्रत्येक CKG वैक्यूम कॉन्टैक्टर के पीछे एक नियंत्रित निर्माण प्रक्रिया होती है – वैक्यूम इंटरप्टर और चुंबकीय प्रणाली असेंबली से लेकर नियमित परीक्षण तक – जो मध्यम वोल्टेज स्विचगियर पैनलों में दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए डिज़ाइन की गई है।.
XBRELE समन्वित प्रक्रिया में वैक्यूम इंटरप्टर असेंबली, चुंबकीय सर्किट, संचालन तंत्र और मुख्य सर्किट का निर्माण करता है। प्रत्येक चरण की निगरानी की जाती है और प्रत्येक CKG3-7.2 तथा CKG4-12 वैक्यूम कॉन्टैक्टर की ट्रेसबिलिटी के लिए रिकॉर्ड किया जाता है।.
वैक्यूम इंटरप्टर्स की संपर्क स्ट्रोक, ओवर-ट्रैवल और प्रतिरोध के लिए जाँच की जाती है, फिर मुख्य परिपथ के स्थिर और चल संपर्ककर्ताओं के साथ इन्सुलेटेड समर्थन संरचनाओं में स्थापित किए जाते हैं।.
क्लोजिंग और ओपनिंग कॉइल्स, यॉक्स और आर्मेचर्स को इस प्रकार असेंबल और समायोजित किया जाता है कि चुंबकीय बल, पिक-अप वोल्टेज और ड्रॉप-आउट विशेषताएँ CKG डिज़ाइन आवश्यकताओं को पूरा करें।.
संचालन तंत्र को इकट्ठा, चिकनाईयुक्त और समायोजित किया जाता है ताकि खोलने और बंद करने की गति, उछाल का समय और समकालिकता बार-बार स्विचिंग ड्यूटी के लिए निर्दिष्ट सीमाओं को पूरा करें।.
मुख्य टर्मिनल, सहायक संपर्क, यांत्रिक इंटरलॉक्स और माउंटिंग भाग आवश्यक CKG कॉन्टैक्टर योजना के अनुसार OEM पैनलों या रेट्रोफिट परियोजनाओं के लिए विन्यस्त किए जाते हैं।.
प्रत्येक असेंबल्ड कॉन्टैक्टर पैकिंग से पहले विद्युत, डाइइलेक्ट्रिक और यांत्रिक परीक्षणों से गुजरता है, और परिणाम भविष्य में ट्रेसबिलिटी के लिए सीरियल नंबर से जुड़े होते हैं।.
विद्युत संबंधी नियमित परीक्षण निर्दिष्ट परिचालन स्थितियों के तहत इन्सुलेशन स्तर और स्विचिंग प्रदर्शन को सत्यापित करते हैं।.
आवश्यकता पड़ने पर नियमित परीक्षण रिकॉर्ड शिपमेंट के साथ प्रदान किए जा सकते हैं।.
उपयोगिता, औद्योगिक या ईपीसी परियोजनाओं के लिए FAT / QAP / ITP गवाह परीक्षण का आयोजन किया जा सकता है।.
XBRELE OEM पैनल निर्माताओं, औद्योगिक उपयोगकर्ताओं और वितरकों को CKG3-7.2 और CKG4-12 मध्यम वोल्टेज वैक्यूम कॉन्टैक्टर्स के लिए पूर्वानुमानित डिलीवरी, निर्यात-तैयार पैकिंग और इंजीनियरिंग दस्तावेज़ीकरण के साथ समर्थन करता है।.
CKG वैक्यूम कॉन्टैक्टर्स के लिए सामान्य वितरण समय, विन्यास और मात्रा के आधार पर।.
CKG वैक्यूम कॉन्टैक्टर्स को यंत्रणाओं और टर्मिनलों की उचित सुरक्षा के साथ लंबी दूरी के समुद्री या स्थलीय परिवहन के लिए पैक किया जाता है।.
XBRELE CKG कॉन्ट्रैक्टर्स से संबंधित MV पैनल डिज़ाइन और परियोजना अनुमोदन के लिए आवश्यक दस्तावेज़ीकरण और तकनीकी सहायता प्रदान करता है।.
नीचे मोटर, फीडर और कैपेसिटर स्विचिंग के लिए XBRELE CKG3-7.2 और CKG4-12 मध्यम वोल्टेज वैक्यूम कॉन्टैक्टर्स का चयन करते समय OEM पैनल बिल्डर्स, औद्योगिक उपयोगकर्ताओं और वितरकों द्वारा पूछे जाने वाले सामान्य प्रश्न दिए गए हैं।.
