دليل الوقاية من احتراق ملفات الملامس الفراغي 2026

يتبع احتراق الملف في الملامسات الفراغية مسارًا متوقعًا للفشل: تتراكم الحرارة في اللفات حتى ينهار العزل، ويحدث قصر بين اللفات، ثم يتعطل الملف. ويمكن دائمًا تقريبًا إرجاع السبب المباشر إلى حالة كهربائية أو ميكانيكية لم يتم قياسها، أو لم يتم توقعها أثناء التصميم، أو لم يتم تصحيحها أثناء التشغيل التجريبي. ويغطي هذا الدليل تحديد الأسباب الجذرية، ومراجعة تصميم دوائر التحكم، وتقييم البيئة الحرارية، واختيار بنية تيار الاحتفاظ، وتكامل المرحلات الواقية، والتحقق من عمليات الشراء.

التشخيص السريع: احتراق ملف الملامس الفراغي

استخدم هذا الجدول كأداة أولية لتصنيف الحالات. إذا تطابق أحد الأعراض مع أكثر من صف واحد، فيجب معالجة جميع الحالات المطابقة في آن واحد.

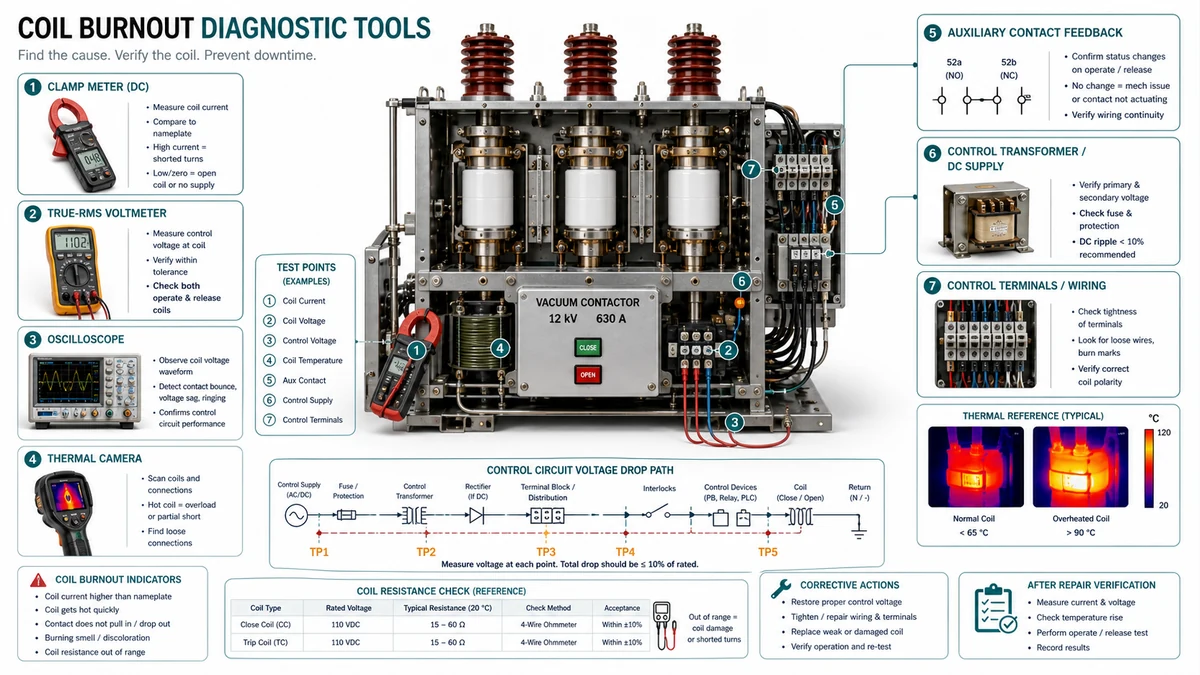

الأدوات ومصادر القبول

الأسباب الجذرية وكيف يؤثر انحراف الجهد على إجهاد الملف

تُعزى غالبية حالات الفشل الميداني إلى هذه الأسباب الجذرية الأربعة.

ارتفاع الجهد المستمر. يحمل الملف المصنّف بجهد 120 فولت تيار متردد، والذي يعمل بجهد يبلغ 115% من الجهد المصنّف، حملاً حرارياً يزيد بنحو 32% عن الحمل في الظروف المصنّفة، مما يؤدي إلى تآكل تدريجي لعمر العزل على مدار أشهر من التشغيل المستمر.
انخفاض الجهد أثناء مرحلة السحب. إذا انخفض جهد الإمداد إلى ما دون حوالي 85% من القيمة المقدرة أثناء التيار الاندفاعي، فقد لا يستقر المحرك بشكل كامل. ويؤدي استقرار المحرك بشكل جزئي إلى إبقاء الفجوة الهوائية مفتوحة، وإبقاء المعاوقة منخفضة، والسماح باستمرار التيار الاندفاعي إلى ما لا نهاية — وهي الآلية الأكثر شيوعًا لحدوث الاحتراق في تطبيقات المفاتيح الكهربائية ذات الجهد المتوسط.

الظروف الميدانية التي تفاقم مشاكل الجهد الكهربائي

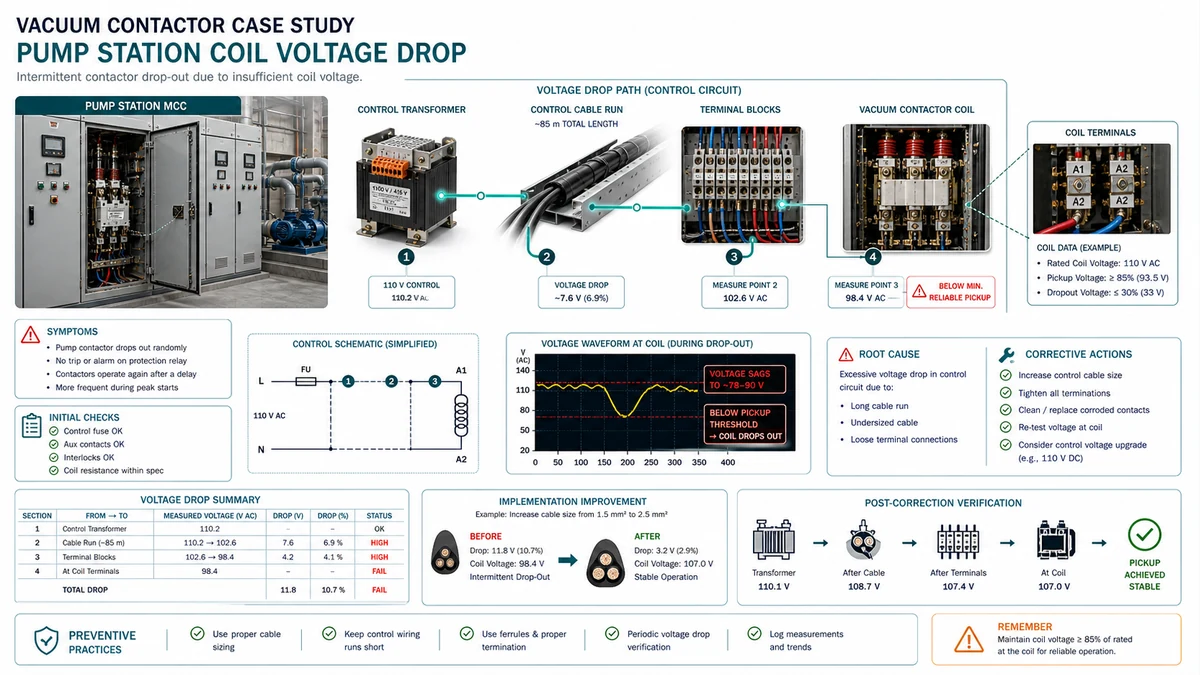

سيناريو ميداني: أعطال متكررة في الملفات الكهربائية بلوحة التوزيع في محطة ضخ

أبلغت إحدى محطات معالجة المياه عن حدوث ثلاثة أعطال في الملفات في نفس موضع الملامس الفراغي على مدار 18 شهراً. وأظهرت كل ملف معطل تغيراً في اللون يتوافق مع الحمل الزائد الحراري.

التحقيق: كما كان محول التحكم يزود وحدة التحكم المنطقية القابلة للبرمجة (PLC) وواجهة المستخدم (HMI) والعديد من المرحلات المساعدة بالمحطة بالتيار الكهربائي. وعند تشغيل المحطة بأقصى حمولة، انخفض الجهد الثانوي للمحول إلى 101 فولت — وهو ما يقع ضمن نطاق التفاوت المسموح به. ومع ذلك، كشف القياس المباشر عند أطراف الملف عن وجود كتلة أطراف متآكلة تضيف مقاومة متقطعة تبلغ حوالي 4-6 أوم، مما أدى إلى انخفاض جهد أطراف الملف إلى 94-98 فولت في الظروف العادية. خلال أشهر الصيف، عندما وصلت درجة الحرارة المحيطة بالعلبة إلى 45 درجة مئوية، زادت مقاومة التوصيل بشكل أكبر، مما أدى إلى انخفاض جهد أطراف الملف إلى 81-84 فولت — وهو ما يقل بكثير عن الحد الأدنى المحدد لـ 85%. كان الموصل الكهربائي ينجذب ولكنه لم يكن يثبت المحرك بشكل كامل في كل دورة، مما أدى إلى إطالة مدة التيار الاندفاعي وإلى ارتفاع درجة حرارة الملف بشكل مفرط.
الإجراء التصحيحي: استبدال لوحة التوصيلات؛ إضافة مجموعة مرحلات لمراقبة الجهد مثبتة على سكة DIN، بحيث تعمل على قطع التيار عن دائرة التحكم عند انخفاض الجهد عن 88% أو ارتفاعه عن 112% من الجهد المقنن؛ وإضافة فحص ربع سنوي لمقاومة التوصيلات إلى جدول الصيانة. ولم يتم الإبلاغ عن أي أعطال أخرى في الملفات خلال الـ 24 شهراً التالية.

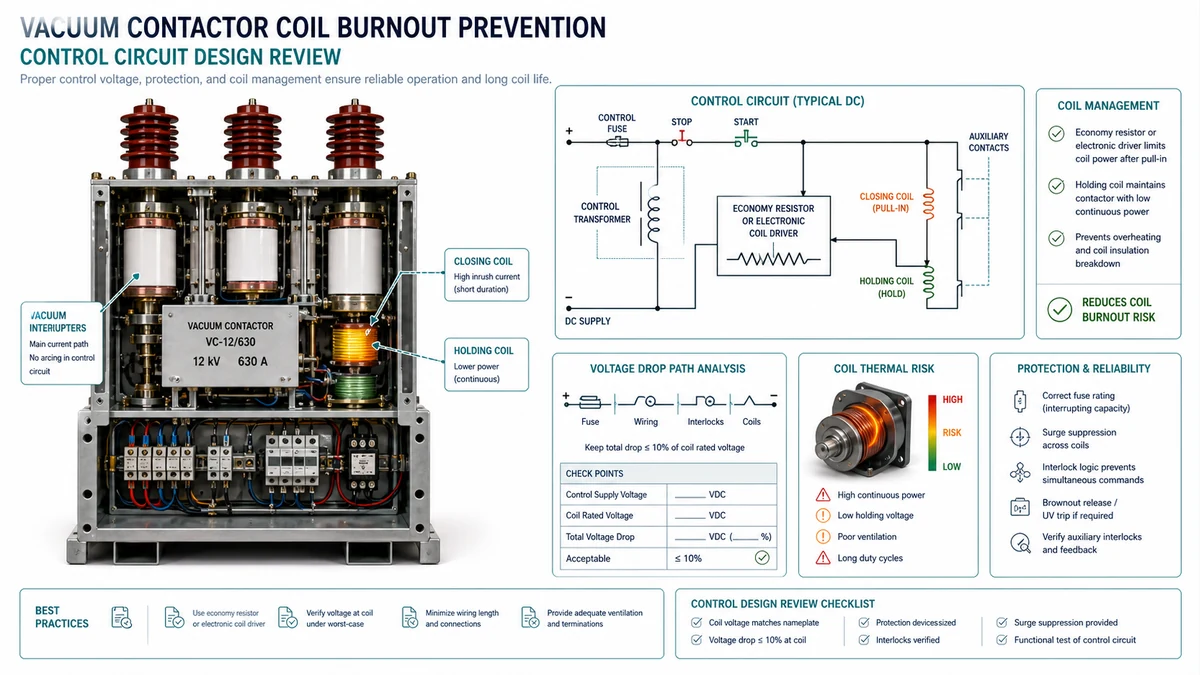

مراجعة تصميم دوائر التحكم: نموذج تفصيلي خطوة بخطوة

تتبع عملية فحص دائرة التحكم الرامية إلى منع احتراق الملف تسلسلاً محدداً. وتؤدي كل خطوة إلى اتخاذ قرار بالقبول أو الإشارة إلى وجود مشكلة أو الرفض.

الخطوة 1: التحقق من جهد الملف ونطاق التفاوت المسموح به

الخطوة 2: التحقق من وجود حالات التشغيل المستمر

معيار النجاح: يمكن أن ينقطع التيار عن الملف عبر مسار مستقل واحد على الأقل في أي حالة عطل فردي.

الخطوة 3: تقييم دائرة كبح الملف

العلم: لا يوجد أي كبت في دائرة الملف التي تعمل بالتيار المستمر.

الخطوة 4: فحص جهاز تبديل الملف

الخطوة 5: مراجعة أجهزة حماية الملفات

الخطوة 6: التحقق من سلامة ملامس المساعدة

الخطوة 7: توثيق المراجعة وتقييمها

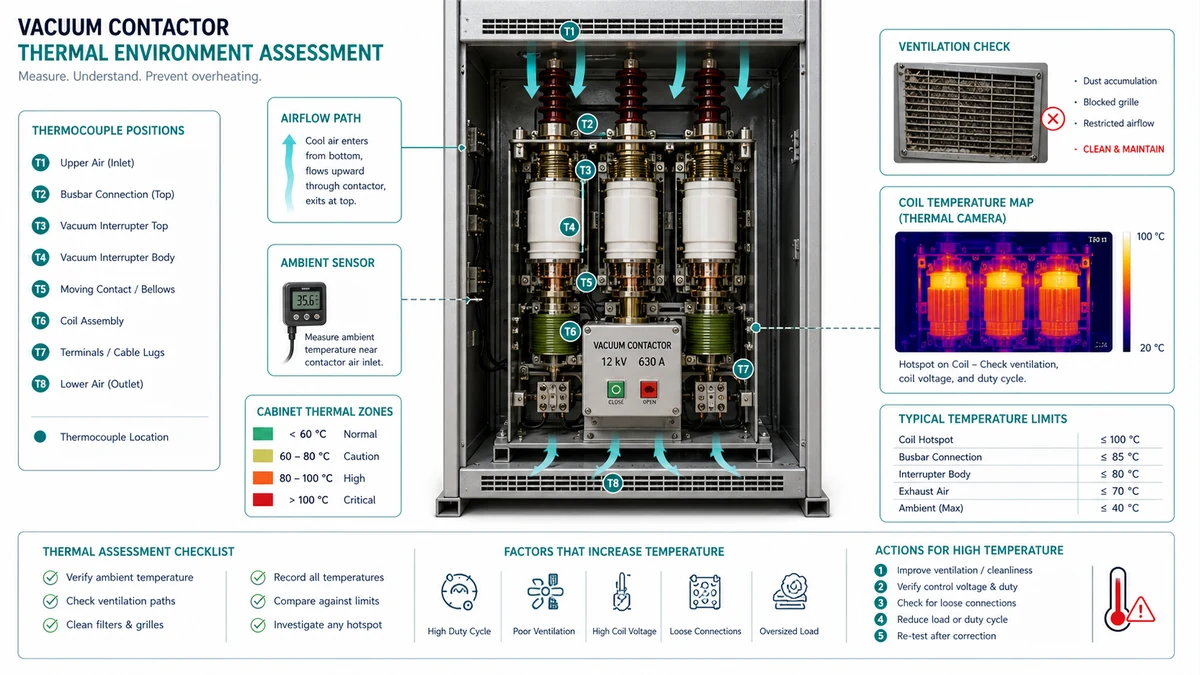

تقييم البيئة الحرارية

تنص القاعدة العامة لأرينيوس المتعلقة بتقادم العزل على أن كل ارتفاع بمقدار 10 درجات مئوية عن درجة الحرارة المحددة يؤدي إلى انخفاض عمر العزل إلى النصف. وبالنسبة لنظام عزل من الفئة ب (الحد الأقصى 130 درجة مئوية)، فإن الملف الذي يعمل عند درجة حرارة 140 درجة مئوية يكون عمره التشغيلي المتوقع نصف العمر المتوقع تقريبًا.

مقارنة الإجهاد الحراري

ملخص معايير القبول

كلمة المرور: تبلغ درجة الحرارة المحيطة المقاسة داخل العلبة عند مستوى الملف <= 40 درجة مئوية في ظل أسوأ ظروف التشغيل؛ ولا توجد أي معدات مولدة للحرارة غير محمية في نطاق 150 ملم؛ ويتجاوز تصنيف فئة عزل الملف درجة الحرارة المحيطة مضافًا إليها التسخين الذاتي المتوقع؛ ويتم تطبيق تصحيح الارتفاع عند الارتفاعات التي تزيد عن 2000 م؛ وتقع دورة التشغيل ضمن التصنيف المقنن.
هامشي — قبول مشروط: تتراوح درجة الحرارة المحيطة بالعلبة بين 41 و55 درجة مئوية، لكن تم التحقق من أن التهوية القسرية تخفض درجة الحرارة الداخلية إلى <= 40 درجة مئوية؛ وتوجد مصادر حرارة مجاورة، لكن تم التأكد من وجود عازل حراري. تتطلب التركيبات الهامشية إجراء فحص حراري متابعة في غضون 90 يومًا من بدء التشغيل.

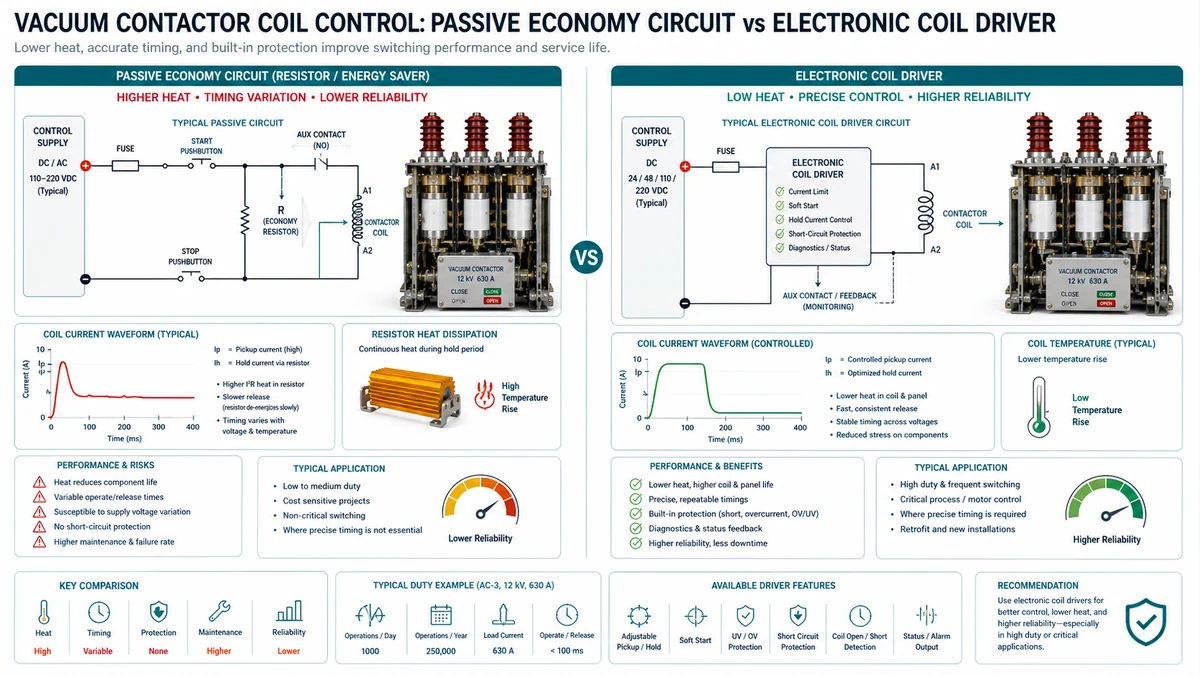

الدوائر الاقتصادية ومحركات الملفات الإلكترونية

يُعد تقليل تيار التثبيت بعد عملية السحب الأولية أحد أكثر التدخلات المباشرة للوقاية من احتراق الملف. ولا يتعلق الأمر هنا بقرار ما إذا كان يجب استخدام بنية تعتمد على تيار التثبيت أم لا، بل بأي نوع منها يمكنه الصمود في بيئة العمل المحددة لفترة كافية تبرر تكلفته وتعقيده.

مقارنة الخيارات

الدوائر الاقتصادية السلبية تُعد هذه الحلول خيارًا مثاليًا في البيئات النظيفة ذات عدد الدورات المنخفضة حيث تكون موارد الصيانة محدودة — فقد تنطوي الدائرة السلبية ذات القدرة المخفضة بشكل مناسب والمزودة بمرحل توقيت محكم الإغلاق على مخاطر أقل على المدى الطويل مقارنةً بوحدة التحكم التي يتم استبدالها بقطعة غيار غير أصلية من الشركة المصنعة (OEM) خلال أول حالة طوارئ.
محركات الملفات الإلكترونية تُعد هذه المحركات مثالية للاستخدام في التطبيقات التي تتسم بارتفاع عدد الدورات، أو الجهد المتغير، أو الرطوبة العالية. يجب اختيار محركات مزودة بنظام استشعار تأكيد استقرار المحرك لمنع انخفاض التيار قبل أن يستقر المحرك تمامًا. للحصول على إرشادات تفصيلية حول اختيار المحركات المخصصة لتطبيقات بدء تشغيل المحركات، يرجى الرجوع إلى اختيار الملامس الفراغي لتطبيقات تشغيل المحركات - منشور على XBRELE.

تكامل المرحلات الوقائية والمنطق المساعد

يمثل دمج المرحلات الوقائية الطبقة الدفاعية النشطة الأساسية. ويجب أن تعمل البنية على إيقاف الحالات الضارة قبل تجاوز الحدود الحرارية، دون التسبب في انقطاعات كاذبة قد تحجب حالات الأعطال الحقيقية.

مقارنة بين المرحلات والوظائف المنطقية

منطق الحماية: بنية من خمس مراحل

المرحلة الأولى — التأهيل القريب من مستوى القيادة: يجب استيفاء ثلاثة شروط متسلسلة قبل اكتمال مسار تزويد الملف بالطاقة: أن يكون جهد إمداد التحكم ضمن النطاق المحدد (أن تكون ملامسات المرحل 27 والمرحل 59 مغلقة)؛ وأن تكون ملامسة مؤقت منع التكرار مغلقة؛ وأن تؤكد الملامسة المساعدة وضع الفتح.
المرحلة الثانية — فترة التيار الاندفاعي: يتم تطبيق الجهد الكامل على الملف؛ ويبدأ مرحل التوقيت في حساب الفترة القصوى المسموح بها لبدء التشغيل (عادةً ما تتراوح بين 50 و200 مللي ثانية). وإذا لم ينتقل التلامس الإضافي خلال هذه الفترة، يتم قطع التيار عن الملف ويتم إصدار إنذار “فشل الإغلاق” — مما يشير مباشرةً إلى حالة توقف المحرك.

إعدادات مرحل مراقبة الجهد الكهربائي

تحديد وتوريد الملامسات الفراغية المزودة بحماية مدمجة للملف

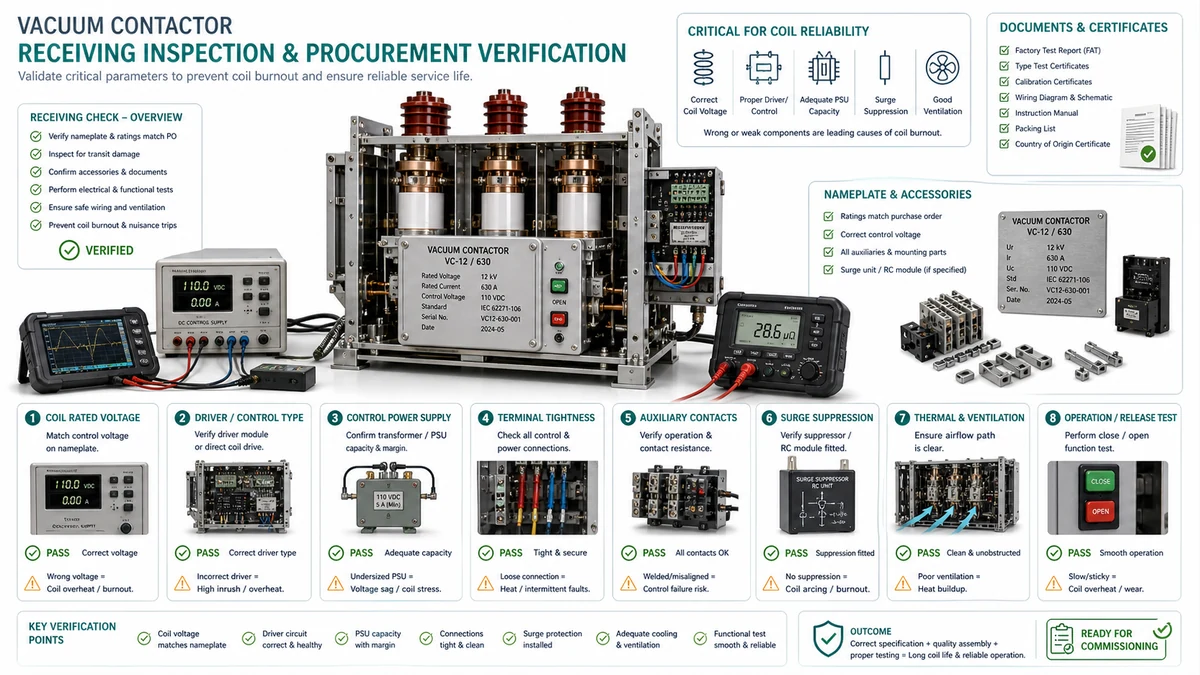

يُعد شراء ملامس فراغي دون التحقق من بنية حماية ملفه أحد أكثر الأسباب شيوعًا لفشل الملف قبل الأوان. وتقلل الإجراءات التالية من احتمالية استلام وحدة تعتمد كليًّا على فريق التركيب لإضافة الحماية التي كان ينبغي تضمينها في التصميم منذ البداية.

عمليات التحقق الخاصة بالتطبيق قبل إتمام الطلب النهائي

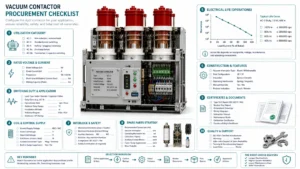

قائمة مراجعة المشتريات

التأكيدات على مستوى الكتالوج:
– [ ] تم التأكيد على أن جهاز التوفير أو محرك الملف ثنائي المراحل يأتي كميزة قياسية في الوحدات المُوردة

مراجع هندسة XBRELE ذات الصلة

استخدم مراجع XBRELE هذه لربط القرار الميداني بالمنتج الصحيح، والاختبار، وسير عمل المشتريات: صفحة منتج XBRELE, مجموعة القواطع الكهربائية المفرغة من الهواء XBRELE, دليل تصنيفات VCB, مجموعة موصلات التفريغ XBRELE.

سياق المعايير

بالنسبة لسياق الأسلوب الخارجي، قارن بين إجراء الموقع مع العام صفحة معايير IEEE C37.09 ومن ثم تطبيق دليل الشركة المصنعة للمعدات الأصلية ومواصفات المشروع الدقيقة للمعدات الموردة.

مثال ميداني

مثال ميداني: أثناء فحص الصيانة، تم قياس إحدى المراحل خارج خط الأساس الخاص بالتشغيل بينما ظلت المرحلتان الأخريان مستقرتين. كرر الفريق القياس باستخدام خيوط تم التحقق منها، وتحقق من التوقيت وانتقال التلامس، واستخدم التباعد المقاس لفصل مشكلة ضغط التلامس عن مشكلة عامة في تنظيف السطح.

الأسئلة المتكررة

ما هو السبب الأكثر شيوعًا لحرق ملفات الملامس الفراغي في التركيبات الميدانية؟

السبب الأكثر شيوعًا هو عدم إغلاق المحرك بشكل كامل، وهو ما ينتج عن انخفاض الجهد أثناء مرحلة التيار الأولي. فعندما ينخفض جهد التحكم إلى ما دون حوالي 85% من القيمة المقدرة خلال فترة التيار الأولي، قد لا يتم إغلاق المحرك بشكل كامل.

كيف أعرف ما إذا كان الملف الخاص بي مزودًا بدائرة توفير الطاقة، ولماذا يُعد ذلك أمرًا مهمًا؟

راجع ورقة بيانات الشركة المصنعة للتحقق من وجود قيمتين منفصلتين للتيار أو الجهد: قيمة التشغيل (السحب) وقيمة الاستقرار (الإغلاق). إذا لم يُذكر سوى قيمة واحدة للملف، فمن المرجح أن الوحدة تفتقر إلى وظيفة التوفير.

ما هي القياسات التي يجب عليّ إجراؤها عند تشخيص عطل ناتج عن احتراق الملف؟

قم بإجراء القياسات بالترتيب التالي: (1) جهد طرف الملف تحت الحمل أثناء مرحلة السحب، ويتم تسجيله خلال نافذة زمنية مدتها 200 مللي ثانية للكشف عن انخفاض الجهد. (2) مقاومة الملف مقارنة بالقيم المذكورة على اللوحة التعريفية لتحديد حالات القصر بين اللفات.

ما هو الإعداد الصحيح لمرحل مراقبة الجهد لحماية ملف يعمل بجهد 120 فولت تيار متردد؟

متى ينبغي عليّ اختيار مشغل الملف الإلكتروني بدلاً من الدائرة الاقتصادية السلبية؟

ما هي فئة عزل الملف التي يجب أن أحددها للتركيب في بيئة عالية الحرارة أو في الهواء الطلق؟

كم مرة ينبغي قياس مقاومة الملف ومقاومة العزل كجزء من الصيانة الروتينية؟
