Stromschienen, Kontaktarme und Leiter bilden das elektrische Rückgrat von Mittelspannungsschaltanlagen. Diese Kupferkomponenten tragen den Laststrom, widerstehen der Fehlerenergie und sorgen für zuverlässige Verbindungen über eine Lebensdauer von 25-30 Jahren. Dennoch machen sie nur 3-5% der Gesamtkosten der Schaltanlage aus, so dass die Auswahl des Lieferanten eine Entscheidung ist, bei der die Qualität weit mehr zählt als der Preis.
In diesem Leitfaden werden die führenden Hersteller von Sammelschienen und Kupferkomponenten für Mittelspannungsschalttafeln im Spannungsbereich von 3,6-40,5 kV bewertet. Die nachstehenden Profile basieren auf Feldbeurteilungen in industriellen Umspannwerken, Versorgungseinrichtungen und OEM-Panel-Produktionsstätten in Asien, Europa und Amerika.
Elektrolytisches Zähpechkupfer (Cu-ETP) liefert eine IACS-Leitfähigkeit von 101% - der Maßstab für MV-Anwendungen. Eine Verringerung der Leitfähigkeit um 2% aufgrund von Verunreinigungen oder falscher Sortenwahl erhöht die I²R-Verluste proportional. Bei 2.000 A Dauerstrom erzeugt dieser Unterschied zusätzliche Wärme, die sich an jeder Schraubverbindung und Kontaktschnittstelle ansammelt.

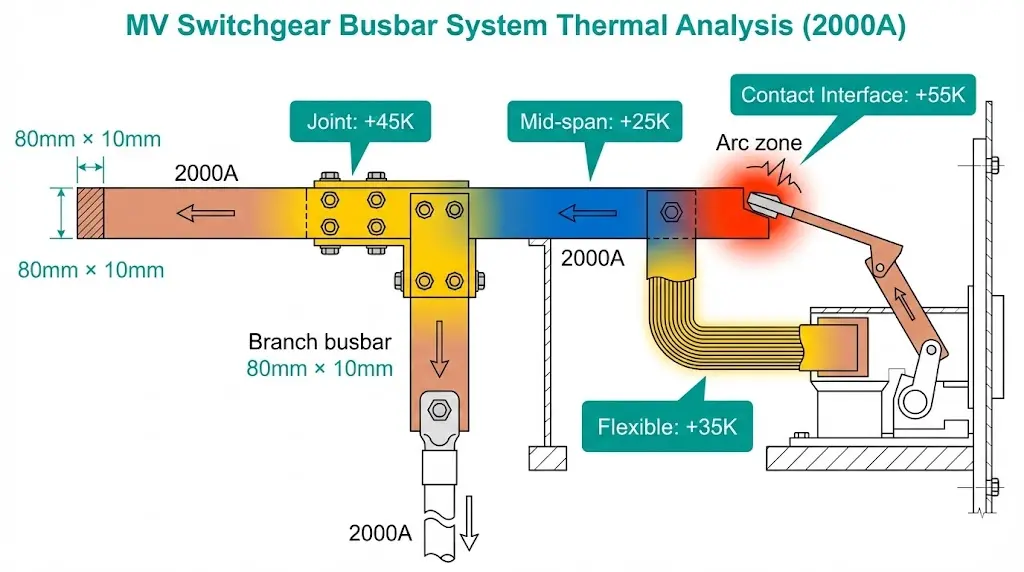

Die Grenzwerte für den Temperaturanstieg gemäß IEC 62271-200 erlauben einen maximalen Anstieg von 70 K über 40°C Umgebungstemperatur an den Anschlüssen. Stromschienen mit geringer Leitfähigkeit verbrauchen diesen thermischen Spielraum schnell und lassen keinen Puffer für Überlastbedingungen.
Mittelspannungsschaltanlagen müssen Kurzschlussströmen von 25-50 kA für 1-3 Sekunden standhalten. Bei Fehlern versuchen elektromagnetische Kräfte, die Sammelschienenverbindungen zu trennen, während die I²t-Energie das Kupfer erwärmt. Feldausfälle treten selten in der Mitte der Sammelschienen auf. Sie treten an den Verbindungsstellen auf - dort, wo der Übergangswiderstand eine örtliche Erwärmung erzeugt, wo thermische Wechselbeanspruchung lockert verschraubte Teile über Tausende von Belastungszyklen.
Die Kontaktarme von Leistungsschaltern sind den härtesten Belastungen ausgesetzt. Bei jedem Schaltvorgang sind die Kontakte der Energie des Lichtbogens, mechanischen Einwirkungen und Stromkonzentrationen ausgesetzt. Standard-Cu-ETP eignet sich für feste Kontakte. Für bewegliche Kontakte sind Kupfer-Chrom-Legierungen erforderlich, die eine gewisse Leitfähigkeit (80-85% IACS) für mechanische Härte und Lichtbogenbeständigkeit opfern.
Qualitätskupferkomponenten von qualifizierte Lieferanten von MV-Schaltanlagen 15-25% mehr kosten als herkömmliche Alternativen. Mit diesem Aufpreis werden konsistente Materialeigenschaften, Maßgenauigkeit, ordnungsgemäße Beschichtungshaftung und dokumentierte Rückverfolgbarkeit erkauft.
Zertifizierung von Materialien
Erforderlich sind Werkszeugnisse nach EN 10204 Typ 3.1, aus denen die chemische Zusammensetzung und die Ergebnisse der Leitfähigkeitsprüfung hervorgehen. Überprüfen Sie die Bezeichnung der Kupfersorte - C11000 für Cu-ETP, C10200 für sauerstofffreies Kupfer. Die Leitfähigkeitsprüfung sollte mit der Wirbelstrom- oder Kelvin-Vierpunktsondenmethode erfolgen, wobei die Ergebnisse für jedes Produktionslos dokumentiert werden müssen.
Maßliche Präzision
Die Ebenheit der Stromschiene wirkt sich direkt auf die Kontaktfläche der Verbindung aus. Für Präzisionskontaktarme ist eine Toleranzklasse von ±0,1 mm auf den Kontaktflächen anzugeben. Die Oberflächenqualität ist ebenso wichtig: Gratfreie Kanten und das Fehlen von Werkzeugspuren in den Kontaktzonen verhindern eine lokale Stromkonzentration.
Beschichtungskapazität
Die Beschichtung im eigenen Haus bietet eine bessere Qualitätskonstanz als die externe Beschichtung. Verlangen Sie eine Überprüfung der Beschichtungsdicke mittels Röntgenfluoreszenzmessung (XRF). Die Versilberung von MV-Kontakten erfordert in der Regel eine Schichtdicke von 5-15 μm, die Verzinnung von Stromschienen im Allgemeinen 8-15 μm. Haftfestigkeitsprüfungen durch Biegetests und Temperaturwechsel bestätigen die Integrität der Beschichtung.
Zertifizierungen
Die ISO 9001 stellt die Basis dar. Die IATF 16949-Zertifizierung weist auf Präzisionsfähigkeiten in Automobilqualität hin, die für Kontaktarme mit engen Toleranzen relevant sind. Das Umweltmanagement nach ISO 14001 wird für die Qualifizierung europäischer OEMs zunehmend zur Pflicht. Für die nordamerikanischen Märkte beschleunigt die UL-Anerkennung die Zertifizierung von Schalttafeln.
Die Copper Development Association unterhält technische Ressourcen zu Sammelschienen-Design und Materialspezifikationen unter Kupfer.org-ein nützliches Nachschlagewerk bei der Erstellung von Beschaffungsspezifikationen.
[Experteneinblick: Rote Fahnen im Beschaffungswesen]
- Mühlenzertifikate mit fehlenden Leitfähigkeitsprüfwerten (nicht nur Zusammensetzung)
- Inkonsistente Querschnittsabmessungen innerhalb einer Charge
- Schichtdickenschwankungen von mehr als ±20% über die Oberflächen hinweg
- Zurückhaltung bei der Bereitstellung von Referenzkontakten bei ähnlichen MV-Schaltanlagen-OEMs
Globaler Anbieter von Kupferlösungen mit Produktionsstätten in Europa, Asien und Nord- und Südamerika. Zu den Stärken gehören hochreine Kupferkonsistenz, geformte Profile für komplexe Stromschienengeometrien und technische Unterstützung für kundenspezifische Anwendungen. Zertifiziert nach ISO 9001/14001. Bestens geeignet für Erstausrüster, die zuverlässige weltweite Lieferketten mit gleichbleibenden Materialeigenschaften in allen Werken benötigen.
Spezialist für Stromverteilungskomponenten aus Kupfer mit besonderer Stärke bei flexiblen laminierten Steckern und kundenspezifischer Fertigung. Rapid-Prototyping-Fähigkeit unterstützt Entwicklungsprojekte. Zertifiziert nach ISO 9001/14001. Bestens geeignet für europäische Schalttafelbauer, die maßgeschneiderte Lösungen und technische Zusammenarbeit bei nicht standardisierten Designs benötigen.
Großer asiatischer Hersteller von Kupferprodukten mit hoher Kapazität zu wettbewerbsfähigen Preisen. Starke regionale Logistik in den ASEAN-Märkten. Zertifiziert nach ISO 9001/14001. Bestens geeignet für Großprojekte in Südostasien, bei denen Kostenoptimierung und regionale Lieferkette eine Rolle spielen.
Spezialist für elektrische Präzisionskontaktmaterialien, der Kontaktspitzen, gelötete Baugruppen und Speziallegierungen herstellt. Die Silber-Kupfer-Verbundwerkstoffe und lichtbogenbeständigen Materialien des Unternehmens werden von OEMs von Stromkreisunterbrechern weltweit eingesetzt. Zertifiziert nach ISO 9001 und IATF 16949. Bestens geeignet für Hersteller, die hochleistungsfähige Kontaktarm-Materialien mit dokumentierten Lichtbogen-Erosions-Eigenschaften benötigen.
Europas größter Kupferproduzent bietet erstklassige Materialqualität mit vollständiger Rückverfolgbarkeit von der Kathode bis zum Endprodukt. Starke Nachhaltigkeitsnachweise sprechen umweltorientierte Beschaffungsprogramme an. Zertifiziert nach ISO 9001/14001/50001. Bestens geeignet für europäische OEMs mit strengen Anforderungen an die Materialherkunft und Nachhaltigkeitsanforderungen.
Vertikal integriertes kupferverarbeitendes Unternehmen mit Kapazitäten für Großserienaufträge. Wettbewerbsfähige Preise für Standard-Sammelschienenprofile und -bänder. Zertifiziert nach ISO 9001/14001. Bestens geeignet für großvolumige Projekte, bei denen Kosteneffizienz Vorrang hat und die Spezifikationen mit dem Standardproduktangebot übereinstimmen.
Einer der größten Kupferproduzenten Chinas mit integriertem Bergbau- und Verarbeitungsbetrieb. Wettbewerbsfähige Preisstruktur für Standard-Kupferprodukte. ISO 9001-zertifiziert. Bestens geeignet für den chinesischen Inlandsmarkt und für Exportprojekte mit preissensiblen Standardspezifikationen.
Spezialist für elektrische Kupferkomponenten im Dienste der indischen Schaltanlagenindustrie. Inländischer Logistikvorteil und Fähigkeit zur kundenspezifischen Fertigung für regionale Schaltanlagenbauer. ISO 9001-zertifiziert. Bestens geeignet für indische Schalttafelbauer und südasiatische Regionalversorger, wo die lokale Beschaffung Logistik- und Kostenvorteile bietet.
Hersteller von Kupfersammelschienen und flexiblen Steckverbindern mit ETP- und verzinnten Produktlinien. Wettbewerbsfähige Vorlaufzeiten für die Lieferung auf den indischen Subkontinent. ISO 9001-zertifiziert. Bestens geeignet für südasiatische Projekte, die eine lokale Beschaffung mit etablierten Qualitätssystemen erfordern.
Hochwertige Kupferlegierungen und Kontaktmaterialien mit erheblichen F&E-Investitionen in Spezialzusammensetzungen. Ihre Silber-Kupfer-Kontaktspitzen weisen einen Kontaktwiderstand von unter 50 μΩ nach 10.000 Betätigungen in dokumentierten Installationen auf. Zertifiziert nach ISO 9001/14001. Bestens geeignet für Anwendungen mit hoher Zuverlässigkeit, die Speziallegierungen und dokumentierte Langzeitleistungsdaten erfordern.

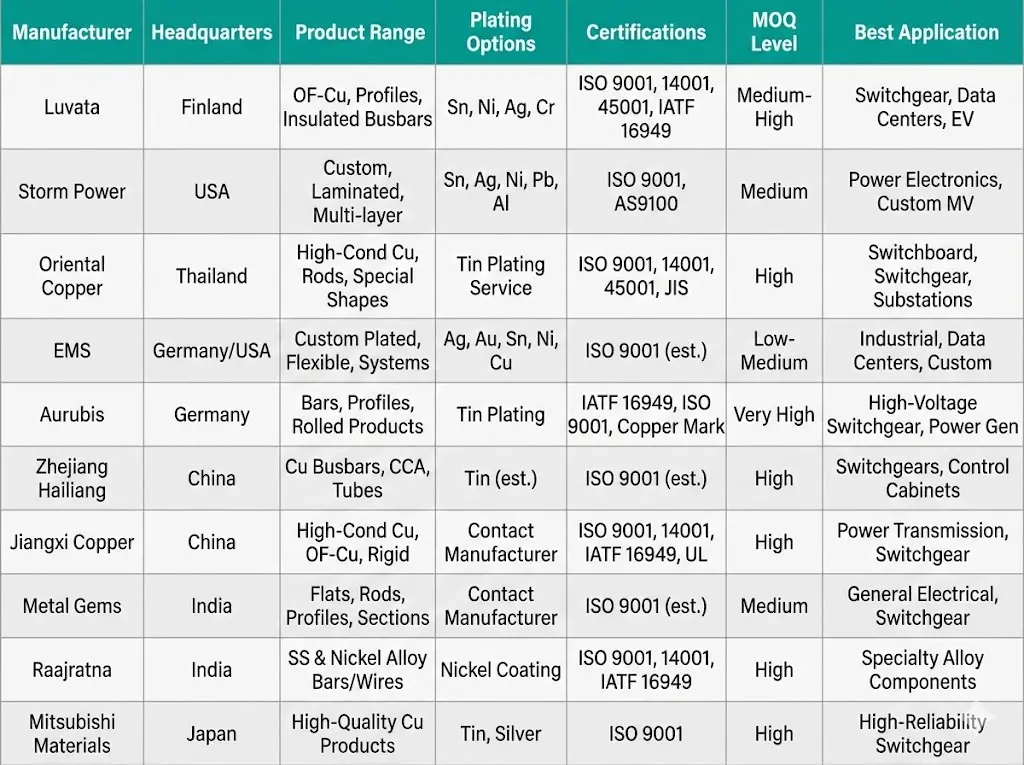

| Hersteller | Hauptsitz | Produktpalette | Beschichtung | Wichtige Zertifizierungen | MOQ-Level | Beste Anwendung |
|---|---|---|---|---|---|---|
| Luvata | Finnland | Stäbe, Profile, Flexibles | Sn, Ag, Ni | ISO 9001/14001 | Mittel | Globales OEM-Angebot |
| Sturmkraft | UK | Stäbe, Flexibel, Individuell | Sn, Ag | ISO 9001/14001 | Niedrig | Kundenspezifische Lösungen |
| Orientalisches Kupfer | Thailand | Stäbe, Streifen | Sn | ISO 9001/14001 | Mittel-Hoch | ASEAN-Volumen |
| EMS | USA | Kontakte, Baugruppen | Ag, Spezialität | ISO/IATF | Niedrig bis mittel | CB-Kontaktmaterialien |
| Aurubis | Deutschland | Flacherzeugnisse, Profile | Sn, Ag | ISO 9001/14001/50001 | Mittel | Premium europäisch |
| Zhejiang Hailiang | China | Stäbe, Rohre, Bänder | Sn | ISO 9001/14001 | Hoch | Volumen-Projekte |
| Jiangxi-Kupfer | China | Stäbe, Streifen, Kathode | Sn | ISO 9001 | Hoch | Kostensensibel |
| Metall-Edelsteine | Indien | Stäbe, Kontaktarme | Sn, Ag | ISO 9001 | Niedrig bis mittel | Indien Inland |
| Raajratna | Indien | Stäbe, Streifen, Flexibles | Sn | ISO 9001 | Mittel | Südasien |
| Mitsubishi Werkstoffe | Japan | Legierungen, Kontakte | Ag, Spezialität | ISO 9001/14001 | Mittel | Hohe Zuverlässigkeit |
Für Projekte, die eine integrierte Sammelschienenisolierung und Wärmemanagementstrategien, Durch die Zusammenarbeit mit Lieferanten, die die komplette Schalttafel-Baugruppe verstehen - und nicht nur einzelne Kupferteile -, werden Schnittstellenprobleme reduziert und Qualifikationstests vereinfacht.
Elektrolytisches Zähkupfer (Cu-ETP / C11000)
Das Arbeitspferd für MS-Sammelschienen. Die Leitfähigkeit erreicht 101% IACS bei einer Mindestreinheit von 99,9%. Enthält etwa 0,02-0,04% Sauerstoff, was bei Standardanwendungen keine Probleme verursacht. Kostengünstig und weltweit verfügbar.
Einschränkung: Der Sauerstoffgehalt verursacht Wasserstoffversprödung, wenn er während des Lötens reduzierenden Atmosphären ausgesetzt wird. Für gelötete Baugruppen sind sauerstofffreie Sorten zu spezifizieren oder geeignete Zusatzwerkstoffe zu verwenden.
Sauerstofffreies Kupfer (Cu-OF / C10200)
Äquivalente 101% IACS-Leitfähigkeit mit einem Sauerstoffgehalt unter 10 ppm. Hervorragend geeignet für vakuumdichte Umgebungen, in denen die Ausgasung minimiert werden muss. Unverzichtbar für Vakuumunterbrecherverbindungen und hochzuverlässige Kontakte.
Kostenaufschlag für 10-20% gegenüber Cu-ETP. Nur dann spezifizieren, wenn die Anwendung wirklich sauerstofffreie Eigenschaften erfordert.
Kupferlegierungen (Cu-Cr, Cu-Cr-Zr)
Die Leitfähigkeit sinkt auf 80-85% IACS, aber Härte und Verschleißfestigkeit steigen erheblich. Diese Legierungen behalten ihre mechanischen Eigenschaften auch bei erhöhten Temperaturen, bei denen reines Kupfer weich wird.
Spezifizieren Sie für Lichtbogenkontakte an den Kontaktarmen von Leistungsschaltern, bei denen die mechanische Haltbarkeit wichtiger ist als die absolute Leitfähigkeit. Der Kompromiss ist sinnvoll, wenn die Wartungsintervalle durch die Erosionsrate der Kontakte bestimmt werden.
Bei der Beschaffung XBRELEs Kontaktkasten-Baugruppen Bei VCB-Anwendungen ist zu prüfen, ob die Materialzertifizierung des Lieferanten sowohl das Kupfersubstrat als auch alle Legierungsüberzüge auf den Kontaktflächen abdeckt.
[Experteneinblick: Materialprüfung in der Praxis]
- Tragbare Leitfähigkeitsmessgeräte ermöglichen eine schnelle Eingangskontrolle - Kalibrierung nach IACS-Standards
- Visuelle Inspektion zur Erkennung von Oberflächenverunreinigungen; Widerstandsprüfung zur Erkennung von Materialersatz
- Bei kritischen Kontakten fordern Sie bitte eine zerstörende Musterprüfung an, die den Querschnitt der Schichtdicke zeigt.
- Bewahren Sie die Werkszertifikate für die Dokumentation der Garantie auf.

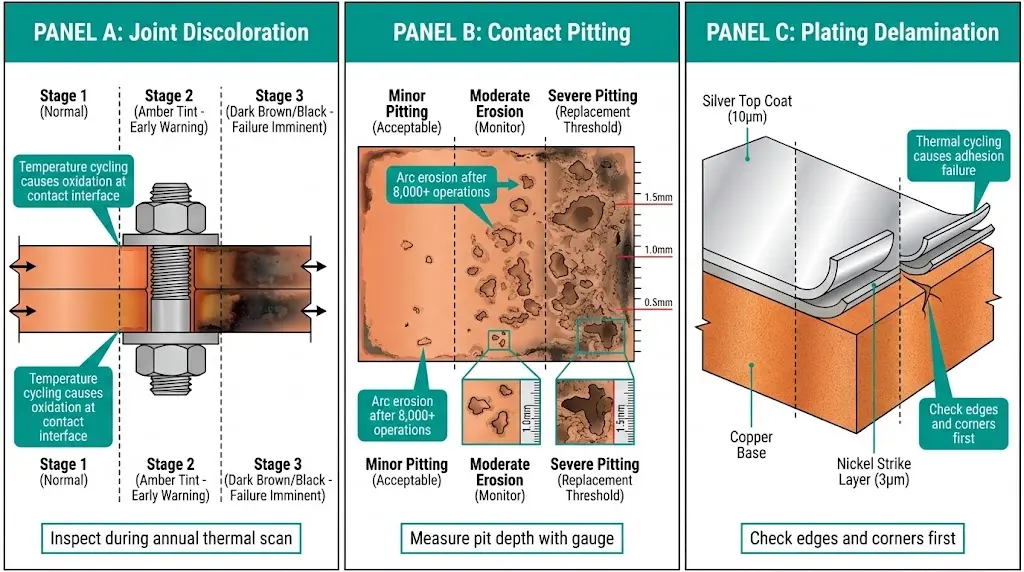

Hot Spot-Entwicklung
Unterdimensionierte Stromschienen oder unzureichende Oberflächenbeschaffenheit führen zu örtlicher Erwärmung an den Schraubverbindungen. Bei Paneelen, die mit einer Dauerlast von 85-90% betrieben werden, zeigen sich an den Verbindungsstellen von nicht ordnungsgemäß spezifizierten Stromschienen innerhalb von 3-5 Jahren Verfärbungen. Wärmebildaufnahmen während der jährlichen Wartung zeigen Temperaturunterschiede von mehr als 15°C - ein Warnzeichen, das eine Untersuchung erfordert.
Verschlechterung des Kontaktarms
Falsche Legierungswahl beschleunigt die Lochfraßbildung nach 5.000-8.000 Schaltspielen statt der erwarteten 15.000+. Silberbeschichtungen, die dünner als 3 μm sind, nutzen sich bis zum Grundkupfer ab und erhöhen den Kontaktwiderstand schrittweise. In einer petrochemischen Anlage wurde ein um 40% höherer Kontaktwiderstand nach 8.000 Betätigungen bei preisgünstigen Kontaktarmen gegenüber einem Anstieg um 12% bei hochwertigen Alternativen festgestellt.
Fehler in der Beschichtung
Schlechte Haftung verursacht Abblättern bei Temperaturschwankungen zwischen -25°C und +55°C. Poröse Zinnbeschichtungen beschleunigen die Korrosion in Küsten- oder Industrieatmosphären. Diese Ausfälle treten allmählich auf - die Beständigkeit nimmt zu, die Temperaturen steigen, bis eine Wartungsinspektion schließlich das beschädigte Bauteil offenbart.
Der Kostenunterschied zwischen Premium- und Budget-Kupferkomponenten beläuft sich in der Regel auf $500-2.000 pro Tafel. Eine einzige Hot-Spot-Untersuchung kostet mehr Entwicklungszeit als die gesamte Aufrüstung der Kupferkomponenten. Für Anlagen, in denen ungeplante Ausfälle $50.000 pro Stunde übersteigen, ist die Beschaffungsrechnung stark auf Qualität ausgerichtet.
Hersteller, die Komponenten für Mittelspannungsschaltanlagen mit einer dokumentierten Leistungshistorie liefern, geben den Beschaffungsteams ein Vertrauen, das über Werksprüfzeugnisse hinausgeht.
XBRELE liefert integrierte Schaltanlagenkomponenten wie Kontaktbaugruppen, Kupfersammelschienen und Schaltschrankzubehör, die den IEC-Normen für Mittelspannungsanwendungen entsprechen. Die Zusammenarbeit mit einem einzigen Lieferanten für mehrere Komponentenkategorien reduziert den Qualifizierungsaufwand und rationalisiert die Logistik.
Technische Unterstützung ist für kundenspezifische Spezifikationen verfügbar, wenn die Standardkatalogartikel nicht den Projektanforderungen entsprechen. Für MV-Panel-Projekte, die qualitätskontrollierte Kupferkomponenten mit dokumentierter Materialrückverfolgbarkeit erfordern, Kontakt mit dem technischen Team von XBRELE für eine Beratung oder ein Angebot.
F: Welcher Reinheitsgrad von Kupfer ist für Stromschienen in Mittelspannungsschalttafeln angemessen?
A: Cu-ETP mit einem Reinheitsgrad von mindestens 99,9% und einer IACS-Leitfähigkeit von 101% eignet sich für die meisten MS-Verteilungsanwendungen von 3,6 kV bis 40,5 kV. Höhere Reinheitsgrade bieten keinen praktischen Nutzen für Standard-Sammelschienenanwendungen.
F: Wie entscheide ich mich für eine Zinn- oder Silberbeschichtung von Stromschienenverbindungen?
A: Eine Verzinnung (8-15 μm) eignet sich für dauerhafte Schraubverbindungen, die nur selten getrennt werden müssen. Eine Versilberung (5-15 μm) ist erforderlich für trennbare Kontakte, ausziehbare Verbindungen von Leistungsschaltern und Verbindungen mit mehr als 2.000 A, bei denen der Kontaktwiderstand den Temperaturanstieg kritisch beeinflusst.
F: Welche Mindestdokumentation sollte ein Sammelschienenlieferant bereitstellen?
A: Verlangen Sie Zertifikate nach EN 10204 Typ 3.1, die die Ergebnisse der chemischen Analyse und der Leitfähigkeitsprüfung, Berichte über die Maßkontrolle und die Überprüfung der Schichtdicke enthalten. Die ISO 9001-Zertifizierung bestätigt das Vorhandensein von Qualitätsmanagementsystemen.
F: Kann ein und derselbe Lieferant sowohl Stromschienen als auch Präzisionskontaktarme liefern?
A: Es gibt nur wenige Anbieter, die beides beherrschen. Stromschienen erfordern eine effiziente Kupferverarbeitung in großen Mengen; Kontaktarme erfordern Präzisionsbearbeitung und kontrollierte Beschichtung. Beurteilen Sie jede Fähigkeit separat, anstatt davon auszugehen, dass eine Qualifikation beide abdeckt.
F: Mit welcher Vorlaufzeit muss ich bei der Herstellung von kundenspezifischen Stromschienen rechnen?
A: Standardprofile werden in der Regel in 2-4 Wochen geliefert. Kundenspezifische Stromschienen mit spezifischen Biegungen, Lochmustern und Beschichtungen benötigen in der Regel 4-8 Wochen. Komplexe Baugruppen mit gelöteten Kontakten können je nach Auslastung des Lieferanten bis zu 10-12 Wochen in Anspruch nehmen.
F: Wie kann ich die Qualität der eingehenden Stromschienen ohne zerstörende Prüfung überprüfen?
A: Tragbare Leitfähigkeitsmessgeräte überprüfen die Materialqualität zerstörungsfrei. Abmessungskontrollen bestätigen die Einhaltung von Querschnitten. XRF-Pistolen messen die Schichtdicke auf fertigen Oberflächen. Für kritische Anwendungen sollten zerstörende Stichprobenprüfungen an repräsentativen Stücken aus jeder Produktionscharge vereinbart werden.
F: Welche Zertifizierungen sind für Lieferanten von Kupferkomponenten für MV am wichtigsten?
A: ISO 9001 ist obligatorisch. IATF 16949 weist auf die Fähigkeit zur Präzisionsfertigung hin, die für Kontaktarme relevant ist. Baumusterprüfberichte von akkreditierten Labors, die die Leistung der Komponenten in kompletten Schaltanlagen belegen, sind der beste Beweis für die Eignung.
