Technisches Urteil: Die Leistung (VA) bleibt auf beiden Seiten nahezu konstant (abzüglich Verluste). Die Auswahl hängt von Ihrem Knotenpunkt im Netz und den Anforderungen auf der Lastseite ab.
Im anspruchsvollen Bereich der Energiesystemtechnik ist die Fähigkeit zur Spannungssteuerung nicht nur eine Annehmlichkeit, sondern eine grundlegende Voraussetzung für die Netzstabilität und Wirtschaftlichkeit. Der Übergang von der Erzeugung zum Verbrauch hängt vom strategischen Einsatz der Aufwärtstransformator und die Abwärtstransformator. Während die zugrunde liegende Physik – das Faradaysche Induktionsgesetz – unverändert bleibt, unterscheiden sich die technischen Spezifikationen, die Isolierungskoordination und die Wärmemanagementstrategien für diese beiden Geräteklassen je nach ihrer Rolle im Netzwerk erheblich.
Für EPC-Auftragnehmer, Versorgungsingenieure und technische Beschaffungsmanager ist die Wahl zwischen einem Aufwärtstransformator und ein Abwärtstransformator Es geht um mehr als nur um die Nennspannung auf dem Typenschild. Man muss auch wissen, wie diese Geräte mit dem größeren Netz zusammenarbeiten, wie sie mit Kurzschlussbelastungen umgehen und wie sie Verluste über einen Lebenszyklus von 25 bis 30 Jahren bewältigen. Dieser Artikel bietet eine fundierte Analyse dieser wichtigen Komponenten im Zusammenhang mit der Mittel- und Hochspannungsstromverteilung.
Um zu verstehen, warum wir zwischen Step-up- und Step-down-Konfigurationen unterscheiden, müssen wir uns zunächst mit dem “Übertragungsdilemma” befassen. In jedem Fernleiter geht Energie in Form von Wärme verloren. Diese physikalische Realität unterliegt bestimmten elektrischen Zusammenhängen, die erklären, warum für einen effizienten Betrieb eine hohe Spannung erforderlich ist.
Die technische Formel für den Leistungsverlust in einem Leiter lautet:
PVerlust = I2R
Um die gleiche tatsächliche Leistung zu erzielen, verwenden wir die folgende Beziehung:
P = V × I × cos(φ)
Durch Erhöhung der Spannung (V), können wir den Strom deutlich reduzieren (I) für die gleiche Leistung (P), wodurch die quadratischen Heizverluste reduziert werden (I2) in der Übertragungsinfrastruktur.
Dies ist der Haupttreiber für die Aufwärtstransformator in der Erzeugungsphase und der anschließenden Reihe von Abwärtstransformator Einheiten in der gesamten Verteilungshierarchie. Unter Nicht-Ingenieuren herrscht häufig das Missverständnis, dass Transformatoren Strom “erzeugen”. In Wirklichkeit ist ein Transformator ein passives Gerät zur Impedanzanpassung. Aus praktischer Sicht betrachten wir ihn als hocheffizienten Wandler, der Strom in Spannung umwandelt (oder umgekehrt) und dabei einen nahezu konstanten Leistungsdurchsatz aufrechterhält, abzüglich Hysterese-, Wirbelstrom- und Ohmschen Verlusten.

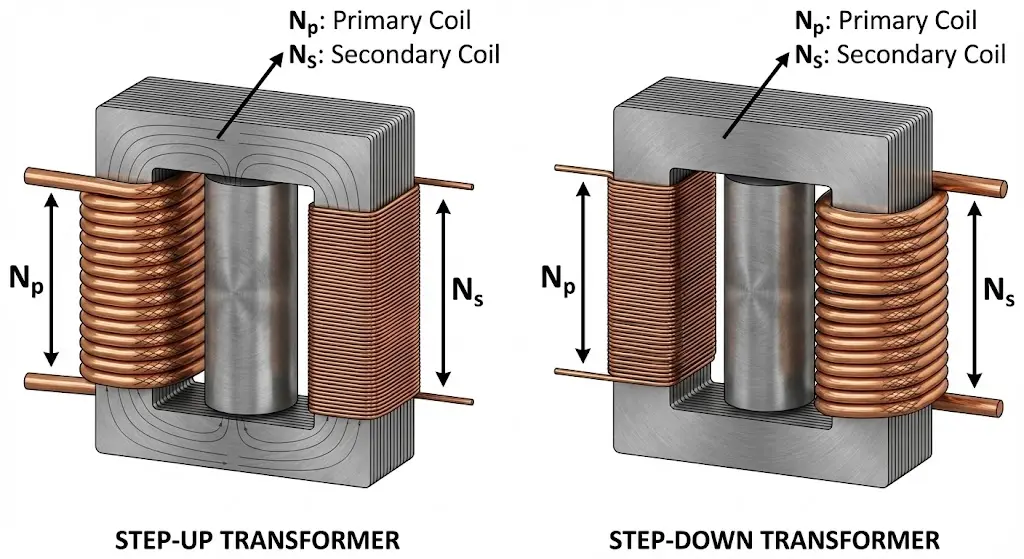

A Aufwärtstransformator ist so konstruiert, dass es eine Sekundärspannung liefert, die deutlich höher ist als die Primäreingangsspannung. In dieser Konfiguration enthält die Sekundärwicklung eine höhere Anzahl von Windungen als die Primärwicklung.
Für einen Aufwärtstransformator müssen die folgenden mathematischen Bedingungen erfüllt sein:
Aus baulicher Sicht stellt eine Aufwärtstransformatoreinheit – insbesondere ein Generator Step-Up (GSU)-Transformator – besondere Herausforderungen dar. Da auf der Primärseite (Niederspannung) enorme Ströme (oftmals in der Größenordnung von Tausenden von Ampere) fließen, erfordern die Primärwicklungen spezielle Sammelschienenanschlüsse und verstärkte mechanische Versteifungen, um den elektromagnetischen Kräften während eines Fehlers standzuhalten. Diese Einheiten sind oft die kritischsten Anlagen in einem Kraftwerk und erfordern eine Verfügbarkeit von 99,99% sowie ausgeklügelte Wärmemanagementsysteme.
Das Abwärtstransformator ist der “End-Mile”-Held der elektrischen Infrastruktur. Seine Aufgabe besteht darin, Hochspannungsübertragungs- oder Mittelspannungsverteilungsstrom auf ein für Industriemaschinen und gewerbliche Geräte sicheres Niveau zu reduzieren.
In einer Abwärtswandlereinheit hat die Primärwicklung mehr Windungen als die Sekundärwicklung. Bei einem typischen Verteilungstransformator Hersteller wie XBRELE, Der Schwerpunkt des Designs verlagert sich auf Zuverlässigkeit, kompakte Bauweise und Oberwellenminderung.

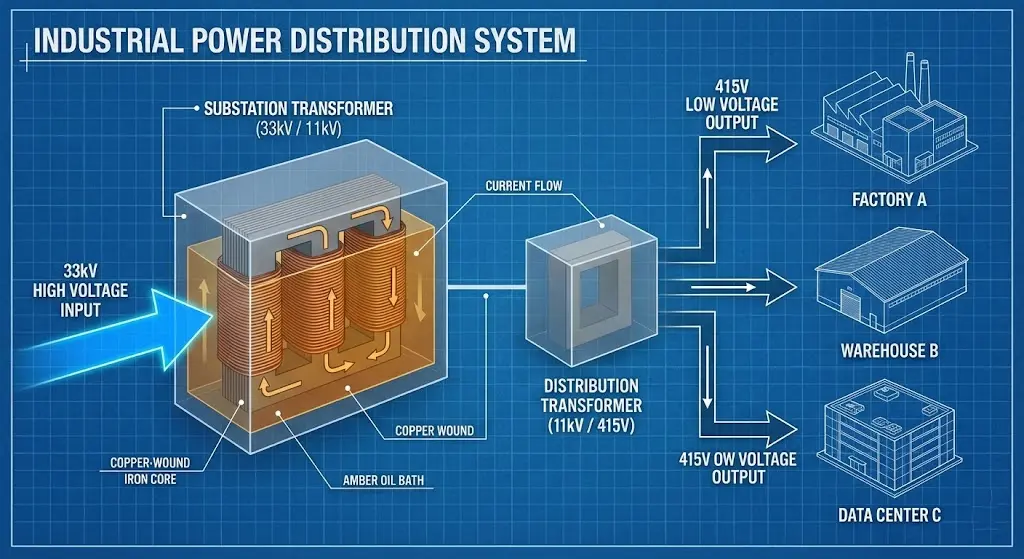

In einem modernen 10-kV-, 20-kV- oder 33-kV-Netz werden Abwärtstransformatoren nach ihrer Platzierung kategorisiert:
Als führender Hersteller von Stromverteilungstransformatoren, Wir stellen häufig fest, dass die Sekundärseite dieser Geräte hohe Einschaltströme von Industriemotoren bewältigen muss. Dies erfordert eine robuste Konstruktion der Sekundärwicklungen und hochwertigen Kernstahl, um eine Sättigung während transienter Ereignisse zu verhindern.
Das Verständnis der betrieblichen Unterschiede ist für die Beschaffung und das Systemdesign von entscheidender Bedeutung. Die folgende Tabelle zeigt die Unterschiede aus technischer und anwendungstechnischer Sicht auf.
| Technischer Parameter | Aufwärtstransformator | Abwärtstransformator |
|---|---|---|
| Primäres Ziel | Verluste in Übertragungsleitungen minimieren | Sicherer Betrieb der Anlagen und Lastisolierung |
| Spannungsbeziehung | Sekundarstufe > Primarstufe | Sekundär < Primär |
| Drehzahlverhältnis (Ns:Np) | Hoch (> 1) | Niedrig (< 1) |
| Strombehandlung | Geringer Strom auf der Hochspannungsseite | Hoher Strom auf der Niederspannungsseite |
| Kühlungsanforderungen | Komplex (ONAF, OFAF) | Einfacher (ONAN) oder Trockentyp |
| Systemplatzierung | Kraftwerke, Solarparks | Umspannwerke, Fabriken, Gebäude |
| Typische Spannungen | 11 kV → 220 kV | 33 kV → 415 V; 11 kV → 400 V |
| Schutzfokus | Übererregung & thermische Belastung | Kurzschlussfestigkeit und Oberschwingungen |
Hinweis: Dieser Abschnitt dient der konzeptionellen technischen Planung. Die tatsächliche Installation vor Ort muss gemäß IEC 60076, den örtlichen Vorschriften und den spezifischen Herstellerangaben erfolgen.
Das grundlegende Verhältnis zwischen Spannung und Windungen ist der Grundstein der Transformatorauslegung. Dieses Verhältnis bestimmt die elektromagnetische Flussdichte und die Isolationsanforderungen.
Das Umwandlungsverhältnis (k) wird definiert durch:
k = Vp / Vs = Np / Ns = Is / Ip
In einem Abwärtstransformator, der 11.000 V in 400 V umwandelt, beträgt das Verhältnis etwa 27,5:1. Das bedeutet, dass für jeden Ampere auf der Primärseite die Sekundärseite 27,5 Ampere liefern können muss (ohne Berücksichtigung von Verlusten).
Bei Dreiphasensystemen geht es bei der Verdrahtung nicht nur um die Anzahl der Windungen, sondern auch um die Phasenbeziehung zwischen den Hochspannungs- und Niederspannungswicklungen. Zu den gängigen Konfigurationen gehören:
Aufwärtswandler sind die Schwergewichte des Stromnetzes. In thermischen oder Wasserkraftwerken mit hoher Leistung müssen diese Geräte einen extrem hohen Wirkungsgrad (oft > 99,51 TP3T) aufrechterhalten. Bei dieser Größenordnung kann bereits eine Verlustverbesserung von 0,11 TP3T über die gesamte Lebensdauer des Transformators Millionen an Betriebskosten einsparen.
Umspannwerke verwenden massive Abspannvorrichtungen, um die Lücke zwischen regionalen Übertragungsleitungen und städtischen Stromnetzen zu schließen. Diese Vorrichtungen verfügen häufig über Laststufenschalter (OLTC), die die Spannung automatisch anpassen, wenn der Bedarf der Stadt schwankt. Zuverlässigkeit ist hier der wichtigste KPI, da ein Ausfall ganze Stadtteile lahmlegen kann.

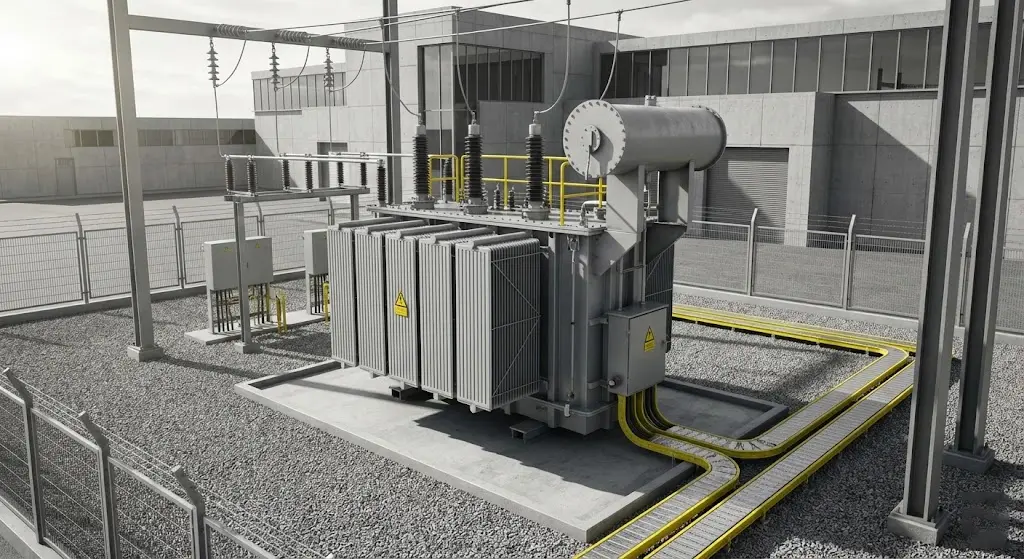

Innerhalb von Schwerindustrieanlagen, wie beispielsweise Bergbaubetrieben, Ölgefüllter Transformator Einheiten werden häufig für Außenausrüstung verwendet, während Trockentransformator Aus Brandschutzgründen werden diese Geräte vorzugsweise in Innenräumen eingesetzt. Diese Transformatoren wandeln die 10-kV- oder 33-kV-Versorgungsspannung für Motorsteuerungszentren (MCCs) auf 400 V bis 480 V herunter.
Verwenden Sie bei der Verwaltung eines Beschaffungsprojekts diese technische Checkliste:
F: Kann ich einen Abwärtstransformator verwenden, um die Spannung zu erhöhen? A: Theoretisch ja, aber in der Praxis riskant. Der Kern kann gesättigt werden, und der Isolationsgrad (BIL) könnte für die höhere Spannung auf der “neuen” Sekundärseite unzureichend sein.
F: Warum brauchen wir eine Neutralstellung auf der Abwärtsseite? A: In der Verteilung ermöglicht der Neutralleiter einphasige Lasten (230 V) und bietet einen Weg für Fehlerströme, um die Auslösung der Schutzvorrichtung zu erleichtern.
F: Was ist die häufigste Fehlerart? A: Isolationsausfall aufgrund thermischer Alterung oder Feuchtigkeitseintritt in ölgefüllten Geräten.
Die Wahl zwischen einem Aufwärtstransformator und ein Abwärtstransformator ist die wichtigste Entscheidung in der Architektur von Stromversorgungssystemen. Ob es darum geht, die Spannung an einem Erzeugungsstandort zu erhöhen oder die Stromversorgung für eine Fabrik herunterzuregeln – diese Anlagen sind die stillen Wegbereiter der modernen Industrie. Der Erfolg dieser Projekte erfordert eine Partnerschaft mit einem erfahrenen Verteilungstransformatorhersteller.
Bei XBRELE ist unser Stromverteilungstransformatoren sind auf Belastbarkeit ausgelegt. Wenden Sie sich noch heute an unseren technischen Kundendienst, um Ihre spezifischen Spannungsanforderungen zu besprechen.
