Technisches Whitepaper zu Transformatorenöl: Von der Molekulartechnik bis zum Anlagenmanagement

1. Überblick für Führungskräfte: Der strategische Paradigmenwechsel

Transformatorenöl oder flüssiges Dielektrikum wird nicht mehr als passiver Rohstoff betrachtet. Im Zeitalter der Hochspannungs-Gleichstromübertragung (HGÜ) und der dezentralen Integration erneuerbarer Energien ist Transformatorenöl zu einem Hochleistungs-Technikflüssigkeit. Es dient als primäres Kühlmedium, dielektrische Barriere und Diagnosefenster. Bei einem typischen 500-MVA-Leistungstransformator macht das Öl nur 5-8% der Investitionskosten aus, ist jedoch für über 40% der Diagnosedaten verantwortlich, die zur Vermeidung katastrophaler Ausfälle verwendet werden.

Dieses Whitepaper enthält eine umfassende Analyse der Transformatorenöltechnologien, die von der Molekülchemie bis hin zu wirtschaftlichen Strategien für den gesamten Lebenszyklus reicht. Grundlegende Informationen zu den Anlagen, die durch diese Flüssigkeiten geschützt werden, finden Sie in unserem Elektrischer Transformator erklärt: Der ultimative Leitfaden für den Unterricht.

2. Molekulare Architektur: Kohlenwasserstoffe und Additivchemie

2.1 Die Kohlenwasserstoffmatrix

Die Leistungsfähigkeit von Mineralöl beruht auf seinem Raffinationsprozess (Hydrobehandlung oder Lösungsmittelraffination). Die drei wichtigsten Kohlenwasserstoffgruppen sind:

• Naphthenische Kohlenwasserstoffe (Cycloalkane): Der Industriestandard aufgrund ihres niedrigen Pourpoints und ihrer hervorragenden Löslichkeit für polare Alterungsnebenprodukte. Sie führen nicht zur Ausfällung von Wachs bei -40 °C, um die Durchblutung in kalten Klimazonen sicherzustellen.
• Paraffine (Alkane)Hoher Viskositätsindex und hohe Oxidationsstabilität, jedoch anfällig für “Wachsbildung”.”
• Die GTL-Revolution (Gas-to-Liquid): Neuartige isoparaffinische Öle, die aus der Synthese von Erdgas (GTL) gewonnen werden, bieten eine schwefelfreie, hochreine Alternative. GTL-Öle weisen im Vergleich zu herkömmlichen Mineralölen der Gruppen I/II eine überlegene Oxidationsstabilität und geringere Verdunstungsverluste auf.

2.2 Die Rolle von Additiven: Inhibitoren und Passivatoren

• OxidationsinhibitorenChemikalien wie DBPC (2,6-Di-tert-butyl-p-kresol) oder BHT wirken als Opfer-Antioxidantien. Sie unterbrechen die Kettenreaktion der Oxidation durch freie Radikale und können so die Induktionszeit des Öls verdoppeln.
• Metallpassivatoren: Verbindungen wie Irgamet 39 bilden eine mikroskopisch kleine Schutzschicht auf den Oberflächen der Kupferwicklungen. Dies verhindert die katalytische Wirkung von Kupfer auf die Öloxidation und mindert die Risiken von Ätzender Schwefel.
• Pour Point Depressants (PPD): Wird speziell in paraffinreichen Ölen verwendet, um die Fließfähigkeit bei niedrigen Temperaturen durch Modifizierung der Wachskristallbildung zu verbessern.

3. Die Krise des “ätzenden Schwefels”: Eine kritische eingehende Untersuchung

Seit Anfang der 2000er Jahre fielen viele Hochspannungstransformatoren aufgrund der Bildung von Kupfersulfid (Cu₂S) auf Leiterisolierung.

• Der Mechanismus: Labile Schwefelverbindungen im Öl reagieren bei hohen Temperaturen mit Kupfer. Das Ergebnis ist Cu₂S ist leitfähig; wenn es in die Papierisolierung eindringt, senkt es die Durchschlagfestigkeit und führt schließlich zu einem Windungsschluss.
• Erkennung und Eindämmung: Testen über ASTM D1275B oder IEC 62535 ist nun obligatorisch. Wenn korrosiver Schwefel festgestellt wird, besteht die primäre Abhilfemaßnahme in der Zugabe eines Passivators oder, in extremen Fällen, in der Ölrückgewinnung unter Verwendung spezieller Mittel zur Schwefelentfernung. Detaillierte Testverfahren sind in der ASTM International-Normen.

4. Technisches Benchmarking: Vergleich internationaler Standards

Ein umfassender Vergleich von Hochleistungs-Isolierflüssigkeiten auf Basis aktueller globaler Standards:

Um einen detaillierten Einblick in die Leistung dieser Flüssigkeiten in verschiedenen Hardwarekonfigurationen zu erhalten, lesen Sie unseren Leitfaden zu Trockentransformatoren vs. Öltransformatoren.

5. Jenseits des Öls: Furananalyse und Papieralterung

Transformatorenöl ist der primäre Träger von Furanverbindungen, die Nebenprodukte des Abbaus von Zellulose (Isolierpapier) sind.

• Furfural (2-FAL)-AnalyseDie Messung der Konzentration von 2-Furfuraldehyd in Öl ermöglicht eine nicht-invasive Schätzung des Polymerisationsgrad (DP) des Papiers.
• Der DP-SchwellenwertNeues Papier hat einen DP von $\sim 1000$. Wenn DP auf 200-250, verliert das Papier seine mechanische Festigkeit, und der Transformator gilt unabhängig vom Zustand des Öls als “am Ende seiner Lebensdauer angelangt”.
• Der Ester-VorteilDa natürliche Ester hygroskopisch sind, “ziehen” sie Feuchtigkeit aus dem Papier. Dadurch wird die Geschwindigkeit der säurekatalysierten Hydrolyse verringert, wodurch sich die Lebensdauer des Papiers im Vergleich zu Mineralölsystemen um das 3- bis 5-fache verlängert.

6. Erweiterte Diagnostik: Die DGA-“Fingerabdruck”-Matrix

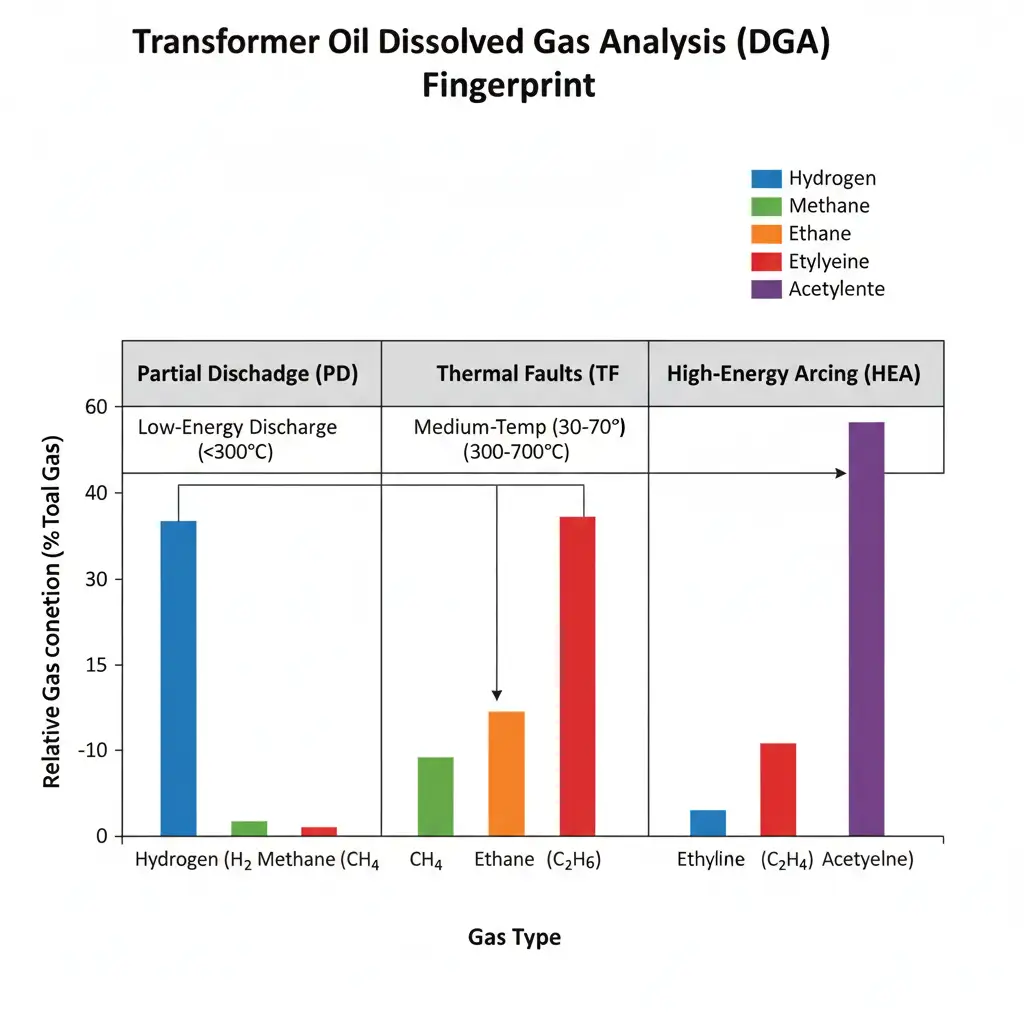

6.1 Gasbildungsprofile und Fehlerkorrelation

Verschiedene Fehler spalten Ölmoleküle bei bestimmten Energieniveaus und erzeugen charakteristische Gase:

• Wasserstoff (H₂): Niedrigenergieentladung, Teilentladung (PD) oder “Streugasbildung” in inhibierten Ölen.
• Methan (CH₄) & Ethan (C₂H₆): Thermische Fehler bei niedrigen bis mittleren Temperaturen (150–300 °C).
• Ethylen (C₂H₄)Hochtemperatur-Thermofehler (> 700 °C), was auf eine Überhitzung des Kerns oder schlechte elektrische Verbindungen hindeutet.
• Acetylen (C₂H₂): Hochenergetischer Lichtbogen (> 700–1000 °C). Sofortiges Eingreifen erforderlich.

Eine korrekte Diagnose ist ein zentraler Bestandteil jeder Checkliste für die Prüfung von Verteilungstransformatoren.

6.2 Die Duval-Fünfecke (I und II)

Das Duval-Dreieck ist zwar effektiv, aber das Duval-Fünfecke bieten eine detailliertere Ansicht, indem sie alle fünf Kohlenwasserstoffgase einbeziehen. Diese Methoden sind streng definiert durch die Internationale Elektrotechnische Kommission (IEC).

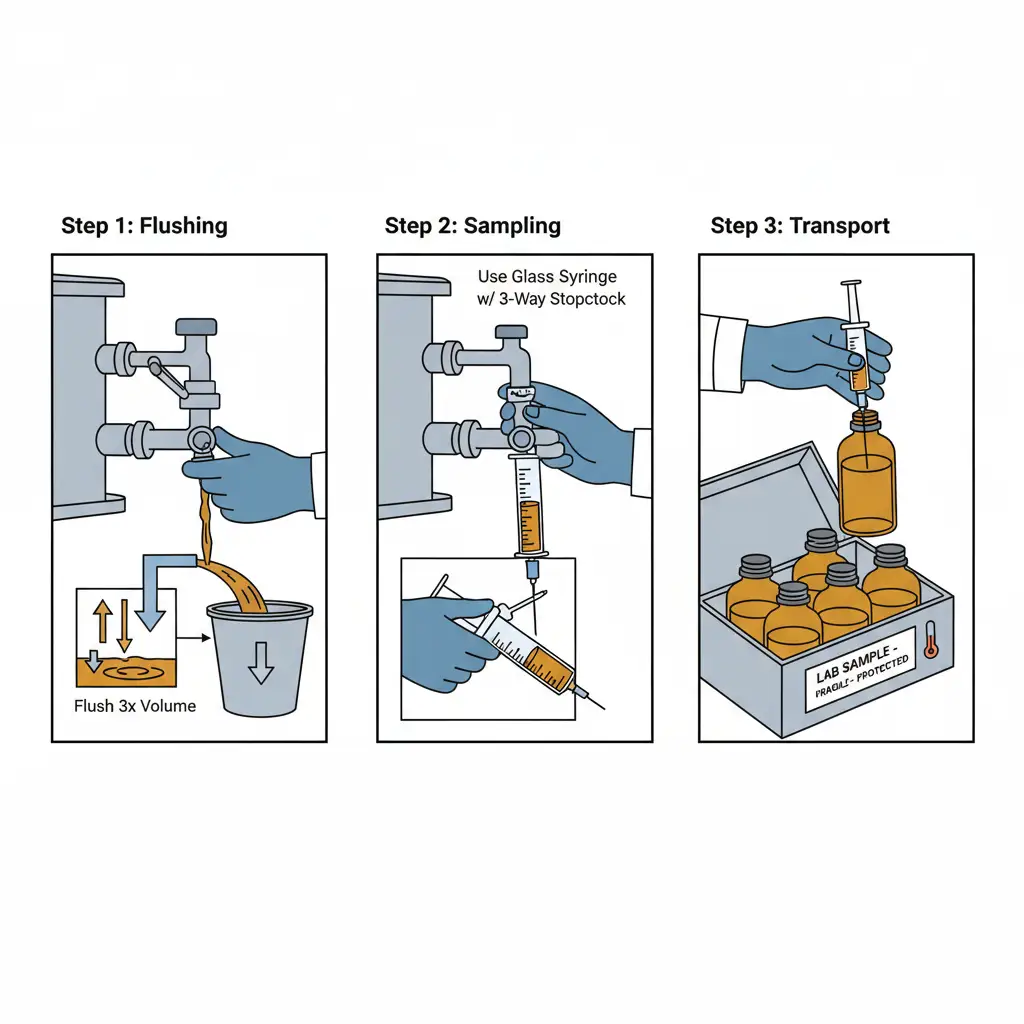

7. Feldtechnik: Strenge Probenahme und Handhabung

7.1 Vermeidung von “falsch positiven” Laborergebnissen

Die häufigste Ursache für falsche DGA-Ergebnisse ist Luftverschmutzung während der Probenahme.

1. Spülprotokolle: Mindestens 5–10 Liter Öl ablassen, um abgestandene Ablagerungen aus dem Probenahmeventil zu entfernen.
2. Spritzenintegrität: Verwendung von Präzisionsglasspritzen mit Dreiwegehähnen, um sicherzustellen, dass keine Luftblasen eingeschlossen werden.
3. TransportlogistikDie Proben müssen vor UV-Licht geschützt werden (durch Verwendung von braunen Behältern), um eine “Photooxidation” zu verhindern.”

7.2 Vakuumverarbeitung und Entgasung

Bei Ultrahochspannungsanlagen (UHV) muss der Unterdruck während des Befüllens unter 1 mbar (100 Pa) über längere Zeiträume. Dies ist gängige Praxis bei der Herstellung von Hochleistungs-Öl-Transformatoren.

8. Globale Regulierungslandschaft: Sicherheit und Umwelt

Die moderne Vermögensverwaltung muss immer strengere Umweltvorschriften einhalten:

• REACH & RoHS (EU): Einhaltung der Vorschriften zur chemischen Sicherheit von Zusatzstoffen.
• Biologische Abbaubarkeit (OECD 301)Natürliche Ester müssen innerhalb von 28 Tagen eine biologische Abbaubarkeit von $ > 60\%$ erreichen.
• PCB (polychlorierte Biphenyle): Strenge internationale Verbote (Stockholmer Übereinkommen).

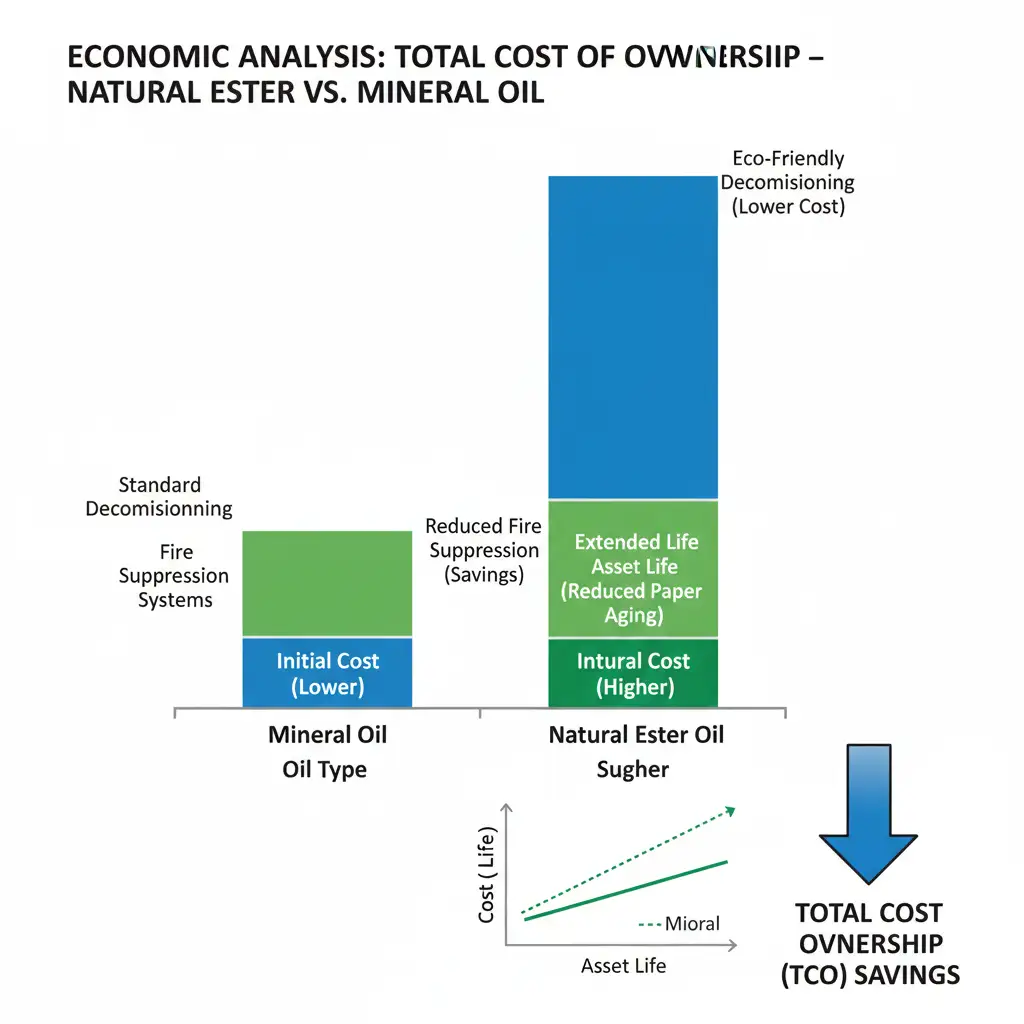

9. Wirtschaftliche Analyse: Lebenszykluskosten (LCC) und Gesamtbetriebskosten (TCO)

Während natürliches Esteröl ungefähr 3x teurer als Mineralöl pro Liter, das Gesamtbetriebskosten (TCO) bevorzugt häufig den Ester für bestimmte Installationen:

• Einsparungen bei der Brandbekämpfung: Wegfall teurer “Wasserflut”-Systeme und Brandschutzwände.
• Verlängerung der Lebensdauer von VermögenswertenDurch die Verringerung der Papieralterung kann bei Spitzenbedarf eine höhere Belastung (Überlastung) erreicht werden.
• Stilllegungskosten: Geringere Sanierungskosten für Mineralölverschmutzungen, die bis zu $200,000 pro Vorfall in sensiblen Bereichen.

Für hocheffiziente Alternativen, die die Betriebskosten weiter senken, entdecken Sie unsere Transformatoren mit amorpher Legierung.

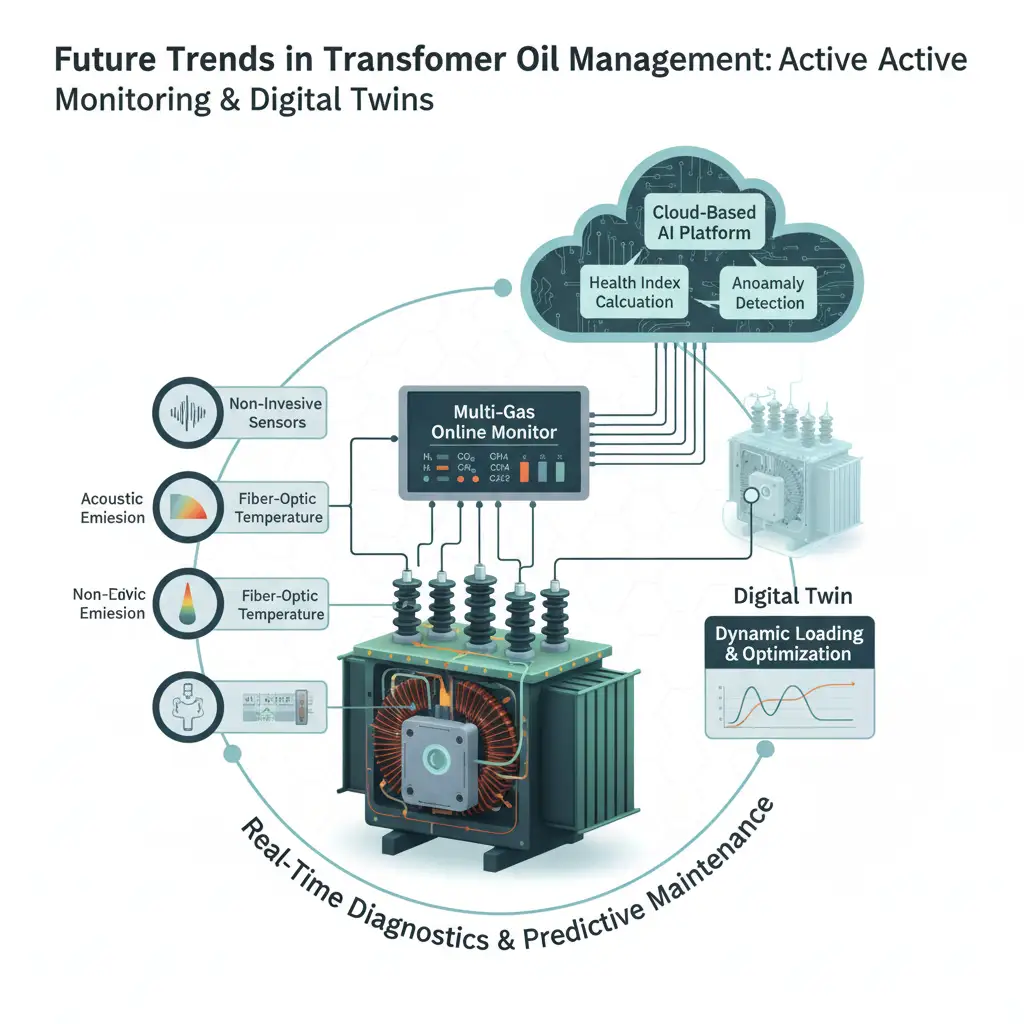

10. Zukünftige Trends: Der digitale Zwilling und Echtzeitüberwachung

Die Branche bewegt sich weg vom “passiven Sampling” hin zum “aktiven Monitoring”:

• Mehrgas-Online-Messgeräte: Integriert mit Cloud-basierte KI einen “Gesundheitsindex” zu berechnen.”
• Dynamische Belastung (digitale Zwillinge)Echtzeitsimulation des thermischen Zustands des Transformators.
• Nicht-invasive SensorenEntwicklung von Akustikemissionssensoren (AE-Sensoren) und faseroptischen Temperatursensoren.

11. Häufig gestellte Fragen (FAQ)

F1: Können Transformatorenöle verschiedener Marken gemischt werden?

A: Das Mischen von Ölen desselben Typs ist im Allgemeinen zulässig, wenn beide Öle die Norm IEC 60296 erfüllen. Allerdings ist das Mischen gehemmt und ungehindert Öle wird davon abgeraten. Mischen Mineralöl und Esteröl sollte vermieden werden, es sei denn, es handelt sich um einen bewussten “Retrofill”-Vorgang.

Frage 2: Was soll ich tun, wenn Acetylen (C₂H₂) in einem DGA-Bericht erkannt wird?

A: Acetylen ist ein Gas der Gefahrenstufe “Rot”. Selbst Spuren davon weisen auf hochenergetische Lichtbögen hin. Sie sollten das Probenahmeintervall sofort auf 24 bis 48 Stunden verkürzen. Steigt die Konzentration an, muss das Gerät vom Netz genommen werden.

Frage 3: Wie wirkt sich der Feuchtigkeitsgehalt in Öl auf die Durchbruchspannung (BDV) aus?

A: In Mineralöl sinkt der BDV rapide, sobald die Feuchtigkeit einen bestimmten Wert überschreitet. ~ 20 ppm. Im Gegensatz dazu, natürliche Ester kann bis zu 200–300 ppm bevor ein deutlicher Rückgang eintritt.

Frage 4: Ist “Retrofilling” eine praktikable Strategie für alte Transformatoren?

A: Ja, es kann die verbleibende Lebensdauer der Papierisolierung verlängern und Brandrisiken beseitigen, vorausgesetzt, die Dichtungen sind kompatibel.

Frage 5: Warum ist eine Furananalyse notwendig, wenn ich bereits eine DGA durchführe?

A: DGA identifiziert aktive Fehler, während die Furan-Analyse die Polymerisationsgrad (DP), was letztendlich über die Lebensdauer eines Transformators entscheidet.

12. Schlussfolgerung

Das strategische Management von Transformatorenöl ist kein Luxus mehr, sondern eine Notwendigkeit für die Netzstabilität. Von der Auswahl hochreiner GTL-Grundöle bis hin zur Implementierung der Duval-Pentagon-Diagnostik und des esterbasierten Wärmemanagements haben Entscheidungen auf molekularer Ebene einen tiefgreifenden Einfluss auf die finanzielle und betriebliche Gesundheit des Stromnetzes.

Technischer Hinweis: Dieses Dokument entspricht IEEE C57.104, IEC 60599 (Auslegung der DGA) und die neueste CIGRE D1.01 Berichte der Arbeitsgruppe. Für spezialisierte forensische Analysen wenden Sie sich bitte an das XBRELE Engineering Laboratory.
