مخطط نسبة مقاومة المحول يوضح مثلث متجه Z% مع مقاومة R% ومكونات المفاعلة X% مركبة على مقطع عرضي لملف المحول

مقاومة المحول (Z%) للمهندسين: مستوى الدائرة القصيرة، انخفاض الجهد، والتشغيل المتوازي

تظهر نسبة المعاوقة (Z%) على كل لوحة بيانات المحول، لكن العديد من المهندسين يعتبرونها مواصفة ثانوية. هذه القيمة الفردية — التي تتراوح عادة بين 4% و 8% لمحولات التوزيع — تتحكم بشكل مباشر في مقدار تيار العطل الذي يتدفق أثناء حدوث قصر الدائرة، ومدى انخفاض الجهد تحت الحمل، وما إذا كانت المحولات المتوازية تتقاسم التيار بشكل صحيح أو تتنافس مع بعضها البعض مع تيارات دورانية ضارة.

يمثل Z% جزء الجهد الأولي المقنن المطلوب لتدوير التيار المقنن عبر ملف ثانوي قصير الدائرة. يحتاج محول 10 كيلو فولت/0.4 كيلو فولت بمقاومة 6% إلى 600 فولت مطبقة على أطرافه الأولية لإجبار التيار الكامل على المرور عبر الملف الثانوي القصير الدائرة. يلتقط هذا القياس المقاومة المجمعة من مقاومة الملف وتسرب التدفق المغناطيسي — وهما الظاهرتان الفيزيائيتان اللتان تحدان من تدفق التيار في كل محول.

إن فهم ما تمثله هذه النسبة المئوية فعليًا يحول Z% من قيمة اسمية مجردة إلى متغير تصميمي يمكنك التحكم فيه.

الفيزياء الكامنة وراء نسبة المعاوقة

تتكون مقاومة المحول من مكونين متميزين يعملان في تركيبة متجهة. تمثل المقاومة (R%) خسائر النحاس في اللفات — التسخين I²R الذي يحدث كلما تدفق التيار عبر الموصلات. بالنسبة لمحولات التوزيع، تساهم R% عادةً بنسبة 5–15% من المقاومة الإجمالية، وتختلف باختلاف مادة الموصل (النحاس مقابل الألومنيوم) وهندسة اللفات.

تسود المفاعلة (X%) في المحولات التي تزيد قدرتها عن 500 كيلو فولت أمبير، وتشكل عادةً 85-95% من المعاوقة الكلية. ينشأ هذا المكون من التدفق المغناطيسي الناتج عن ملف واحد لا يتصل بالملف الآخر. بدلاً من نقل الطاقة، يخلق هذا “التدفق المتسرب” مغناطيسية ذاتية تعارض التغيرات الحالية.

علاقة المعاوقة هي كما يلي: Z% = √(R%² + X%²)، حيث يتم التعبير عن Z% كنسبة مئوية من الجهد المقنن. بالنسبة لمحول توزيع 1600 كيلو فولت أمبير مع Z% = 6%، فإن تطبيق 6% من الجهد الأولي المقنن (على سبيل المثال، 600 فولت على 10 كيلو فولت أولي) يدفع تيار الحمل الكامل عبر الثانوي عند حدوث قصر الدائرة.

يقوم المصنعون بضبط X% عن طريق تعديل التباعد الشعاعي بين طبقات اللف. تؤدي زيادة الفصل إلى زيادة مفاعلة التسرب — وبالتالي Z% — مما يحد من تيار العطل ولكنه يزيد من انخفاض الجهد تحت الحمل. هذه المفاضلة الأساسية تشكل كل قرار يتعلق بتصميم المحولات.

وفقًا للمعيار IEC 60076-1، يجب على الشركات المصنعة الإعلان عن قيم المعاوقة مع تفاوت ±10% للمحولات ذات اللفات المزدوجة. يضمن هذا التوحيد أن تظل حسابات تنسيق الحماية صالحة عبر مختلف الموردين، على الرغم من أن المهندسين الذين يحددون المحولات للتشغيل المتوازي يجب أن يطلبوا تفاوتات أقل.

مخطط متجه مثلث المعاوقة يوضح مقاومة المحول R%، ومفاعلة X%، وعلاقة المعاوقة الكلية Z% مع الزاوية ثيتا والصيغة
الشكل 1. مثلث المعاوقة الذي يوضح العلاقة المتجهة بين مقاومة اللف (R%) ومفاعلة التسرب (X%) والمعاوقة الكلية (Z%). بالنسبة لمحولات التوزيع، تشكل X% عادةً 85-95% من المعاوقة الكلية.

[رؤية الخبراء: ملاحظات ميدانية حول مكونات المعاوقة]

  • في أكثر من 200 تقييم لمحطات فرعية صناعية، تهيمن المفاعلة باستمرار على المعاوقة الكلية — عادةً ما تكون 90-95% للمحولات التي تزيد عن 1 MVA.
  • تُظهر المحولات الملفوفة بالألمنيوم قيم R% أعلى بنحو 1.6 مرة من التصميمات النحاسية المماثلة.
  • تؤثر درجة الحرارة على المكون المقاوم فقط؛ يظل X% ثابتًا بشكل أساسي من بدء التشغيل البارد إلى درجة حرارة التشغيل الكاملة.
  • تؤثر المواد الأساسية والمقطع العرضي بشكل أساسي على تيار المغنطة، وليس على مقاومة الدائرة القصيرة.

المقاومة التيار الدائرة القصيرة: العلاقة العكسية

تحدد مقاومة المحول بشكل مباشر الحد الأقصى لتيار العطل الذي يمكن أن يتدفق أثناء حدوث قصر في الدائرة الكهربائية. تشكل هذه العلاقة العكسية أساس تنسيق نظام الحماية: فكلما انخفضت قيمة Z%، زاد تيار العطل، مما يتطلب استخدام معدات كهربائية وكابلات أكثر متانة.

أثناء حدوث عطل في المسامير في المحطات الثانوية، فإن المقاومة الداخلية للمحول هي وحدها التي تحد من تدفق التيار. ويتم الحساب وفقًا لقوانين الفيزياء البسيطة.

صيغة تيار الدائرة القصيرة: Isc = (S × 100) ÷ (√3 × UL × Z%)

حيث S = تصنيف المحول (kVA)، UL = جهد الخط (V)، Z% = نسبة المعاوقة

بالنسبة لمحول 2500 كيلو فولت أمبير، 20/0.4 كيلو فولت مع Z% = 6.25%:

  • التيار الثانوي المقنن: In = 2500 ÷ (√3 × 0.4) = 3608 A
  • تيار العطل المتوقع: Isc = 3608 ÷ 0.0625 = 57,728 A

يحدد تيار العطل البالغ 57.7 كيلو أمبير قدرة قاطع الدائرة الكهربائية ومتطلبات تثبيت قضبان التوصيل وتصنيفات قصر الدائرة الكهربائية للكابلات. ومن شأن محول بمقاومة 4% أن ينتج 90 كيلو أمبير في ظل ظروف مماثلة، مما يتطلب معدات حماية أكثر تكلفة بكثير.

يوفر افتراض الحافلة اللانهائية — الذي يعامل الإمداد الأولي على أنه ذو مقاومة صفرية — قيمًا متحفظة في أسوأ الحالات. تتميز التركيبات الحقيقية بمقاومة مصدر محدودة من محولات المرافق والكابلات وتكوين الشبكة. يؤدي تضمين مقاومة المصدر إلى تقليل مستويات الأعطال المحسوبة:

Z_total% = Z_source% + Z_transformer%

بالنسبة لمحول 2 MVA على مصدر 250 MVA، يساهم المصدر بمقاومة مكافئة 0.8% فقط (2/250 × 100). بالاقتران مع مقاومة المحول 6%، يصبح إجمالي Z% 6.8%—مما يقلل تيار العطل بحوالي 12% مقارنة بحساب الناقل اللامتناهي.

[معيار التحقق: توفر المواصفة القياسية IEC 60909 منهجية مفصلة لحسابات الدائرة القصيرة بما في ذلك عوامل التصحيح لمساهمات المولدات وتأثيرات درجة الحرارة]

تتطلب المواصفة IEC 60076-5 أن تتحمل المحولات المغمورة بالزيت تيارات قصر الدائرة المتماثلة لمدة ثانيتين دون أن تتعرض لأي تلف. ويحدد التيار غير المتماثل الأقصى — الذي يبلغ عادة 2.5 ضعف القيمة المتماثلة — متطلبات التحمل الديناميكي لقضبان التوصيل وقدرة صنع قواطع الدائرة. عند تحديد معدات الحماية لتنسيقها مع مستويات الأعطال المحسوبة، راجع إرشادات الشركة المصنعة للحصول على قواطع الدائرة الكهربائية الفراغية.

رسم بياني يوضح العلاقة العكسية بين نسبة مقاومة المحول وتيار الدائرة القصيرة مع مناطق التطبيق لمحولات التوزيع الصناعية ومحولات المولدات
الشكل 2. يتغير حجم تيار الدائرة القصيرة عكسياً مع نسبة المقاومة. يسمح محول 4% Z% بتيار يبلغ 25 ضعف التيار المقنن أثناء الأعطال، بينما يحد محول 8% Z% من تيار العطل إلى 12.5 ضعف التيار المقنن.

انخفاض الجهد الكهربائي والتنظيم تحت الحمل

تؤدي المقاومة العالية إلى انخفاض أكبر في الجهد أثناء ارتفاعات الحمل — وهو أمر مهم للغاية بالنسبة للتركيبات التي تتطلب تشغيل المحركات أو الأحمال الإلكترونية الحساسة. يكشف حساب انخفاض الجهد عن سبب تأثير معامل القدرة بشكل كبير على الأداء.

ΔV% ≈ (نسبة الحمل) × [R% × cos(φ) + X% × sin(φ)]

بالنسبة لمحول 1000 كيلو فولت أمبير مع R% = 1.1% و X% = 5.64% (إجمالي Z% = 5.75%)، يختلف انخفاض الجهد عند الحمل الكامل بشكل كبير مع معامل القدرة:

عند معامل قدرة متأخر 0.8: ΔV% = 1.0 × [1.1 × 0.8 + 5.64 × 0.6] = 4.26%

عند معامل القدرة الموحد: ΔV% = 1.0 × [1.1 × 1.0 + 5.64 × 0] = 1.1%

هذا الاختلاف الرباعي يفسر سبب تحسين مكثفات تصحيح معامل القدرة لمستويات الجهد. فهي تغير زاوية التيار، مما يقلل من مساهمة X% السائدة في انخفاض الجهد.

تنظيم الجهد الكهربائي—التغيير من الجهد بدون حمل إلى الجهد الكامل معبراً عنه كنسبة مئوية—يعكس بشكل مباشر خصائص المعاوقة. يوفر Z% الأقل تنظيماً أكثر صرامة ولكنه يسمح بتيارات أعطال أعلى. يحدد التطبيق التوازن الأمثل:

التطبيقنموذجي Z%أسباب الاختيار
التوزيع الحضري4–6%أولوية جودة الجهد الكهربائي، الحد الكافي من الأعطال
مغذيات صناعية5–7%تفاوت بدء المحرك، حد أعلى للخطأ
مولد كهربائي8–12%حدود مساهمة عطل المولد
توريد أفران القوس الكهربائي10-15%التحكم في حجم تقلبات التيار

للحصول على إرشادات شاملة حول مواصفات المحولات وشرائها, ، بما في ذلك اختيار المعاوقة لتطبيقات محددة، راجع بوابة الهندسة XBRELE.

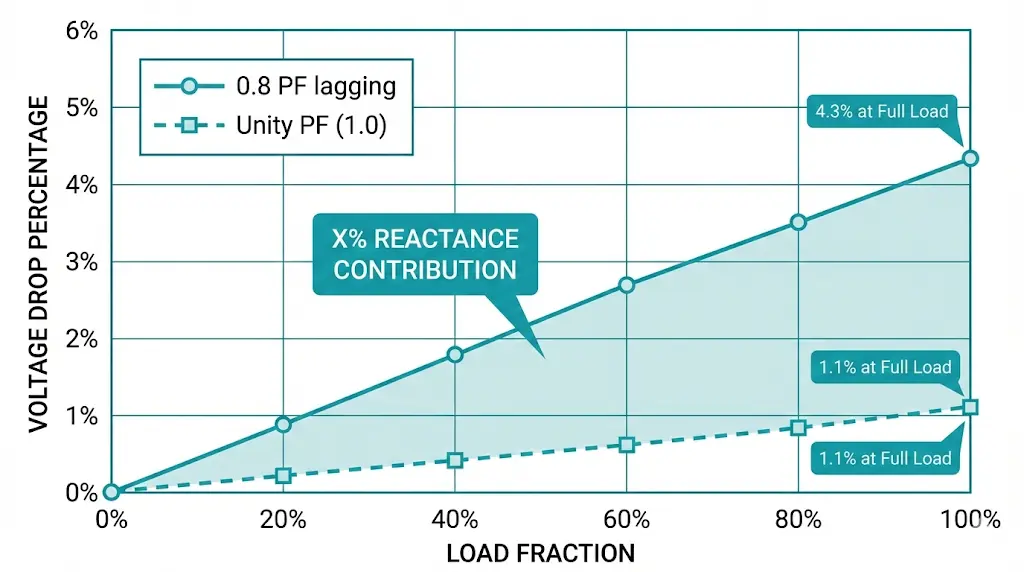

رسم بياني مزدوج المنحنى يقارن انخفاض جهد المحول عند معامل قدرة متأخر 0.8 مقابل معامل قدرة موحد، ويظهر هيمنة المفاعلة في ظروف التأخر.
الشكل 3. يؤثر معامل القدرة بشكل كبير على انخفاض الجهد. عند تأخر معامل القدرة بمقدار 0.8، يتسبب المكون التفاعلي (X%) في انخفاض الجهد بمقدار أربعة أضعاف تقريبًا مقارنةً بتشغيل معامل القدرة الموحد.

[رؤية الخبراء: الخبرة الميدانية في تنظيم الجهد الكهربائي]

  • تتطلب محركات التردد المتغير عادةً استقرار الجهد في نطاق ±10%—قد تتسبب المحولات عالية المقاومة في حدوث انقطاعات مزعجة أثناء انتقالات الحمل.
  • تسبب اندفاع بدء تشغيل المحرك (6-8 × التيار المقنن) انخفاضات مؤقتة في الجهد تتناسب مع Z%؛ تستفيد المنشآت التي تحتوي على محركات كبيرة من تصميمات المقاومة المنخفضة.
  • يجب تنسيق مجموعات مكثفات تصحيح معامل القدرة مع المحول X% لتجنب حالات الرنين بالقرب من الترددات التوافقية.

تشغيل المحولات المتوازية ومطابقة المعاوقة

غالبًا ما يتجاوز نمو حمل المحطات الفرعية سعة المحول الفردي. بدلاً من استبدال وحدة عاملة، يضيف المهندسون محولًا ثانيًا بالتوازي — مما يوفر تكرارًا، وكفاءة محسنة للحمل الجزئي، واستثمارًا رأسماليًا مرحليًا. ومع ذلك، يتطلب التشغيل المتوازي خصائص متطابقة لمنع تداول التيارات.

يجب استيفاء أربعة شروط:

1. نسبة الجهد المتطابقة: يؤدي فرق 0.5% في نسبة الدورات إلى توليد تيار متداول يساوي عدم التطابق مقسومًا على مجموع المعاوقة. بالنسبة لمحولين مقاومة 5% مع فرق نسبة 0.5%: I_circ = 0.5% / (5% + 5%) = 5% من التيار المقنن — يتدفق باستمرار، مما يضيف خسائر ويقلل السعة المتاحة.

2. نفس مجموعة المتجهات: يجب أن تشترك المحولات في إزاحة طور متطابقة (Dyn11 مع Dyn11، وليس Dyn11 مع Dyn1). تؤدي مجموعات المتجهات غير المتطابقة إلى حدوث تحولات طورية يمكن أن تنتج تيارات دوارة تتجاوز التيار المقنن.

3. نسبة المعاوقة المتطابقة: تتقاسم المحولات المتوازية الحمل بشكل عكسي يتناسب مع مقاوماتها. محولان بقدرة 1000 كيلو فولت أمبير مع Z% = 4% و Z% = 6% يتقاسمان حملًا بقدرة 2000 كيلو فولت أمبير:

  • وحدة ذات مقاومة أقل تحمل: 6/(4+6) × 2,000 = 1,200 كيلو فولت أمبير (تحميل 120%)
  • تحمل الوحدة ذات المقاومة العالية: 4/(4+6) × 2,000 = 800 كيلو فولت أمبير (تحميل 80%)

تتعرض الوحدة 4% للحمل الزائد قبل استخدام السعة المجمعة. توصي إرشادات الصناعة بمطابقة المعاوقة في نطاق ±10% للحصول على تشغيل متوازي مرضٍ.

4. قطبية صحيحة: تؤدي القطبية الخاطئة إلى حدوث قصر كهربائي عبر المسار الموازي عند التزويد بالطاقة.

عند شراء محولات بديلة للبنوك المتوازية الحالية، حدد المعاوقة المستهدفة مع تحمل واضح. اطلب التحقق من اختبار المصنع قبل الشحن، وتأكد من قيم Z% الفعلية المقاسة قبل التوازي. للمزيد من المعلومات ذات الصلة تقنية التبديل المستخدمة في دوائر حماية المحولات، انظر قاعدة المعرفة التقنية XBRELE.

اختبار ميداني وتحقق من Z%

يطبق الاختبار القياسي للمصنع لتحديد Z% جهدًا منخفضًا على أحد الملفات مع قصر الدائرة في الملف الآخر. يتبع إجراء اختبار قصر الدائرة هذا متطلبات IEC 60076-1:

  1. تقصير الدائرة الكهربائية للملف ذي الجهد المنخفض باستخدام محولات تيار معايرة في الدائرة
  2. تطبيق جهد متغير على الملف عالي الجهد من الصفر
  3. قم بزيادة الجهد حتى يتدفق التيار المقنن في كلا الملفين
  4. تسجيل الجهد الكهربائي المطبق والتيار الكهربائي والطاقة المستهلكة

الجهد المعاوقة (V_z) كنسبة مئوية من الجهد المقنن يساوي Z%. الطاقة المقاسة تمثل خسائر الحمل — التسخين I²R في كلا الملفين الذي يحدد الكفاءة تحت الحمل.

تصحيح درجة الحرارة ضروري لإجراء مقارنة دقيقة مع القيم المذكورة على اللوحة. تتغير المقاومة مع درجة حرارة الموصل، مما يتطلب تعديل الظروف المرجعية:

Rتم تصحيحه = Rمقاس × [(235 + Tالمرجع) / (235 + Tمقاس)]

درجات الحرارة المرجعية: 75 درجة مئوية (معايير IEC)، 85 درجة مئوية (معايير IEEE)

تظل المفاعلة ثابتة بشكل أساسي مع درجة الحرارة، لذا لا يتطلب سوى مكون R% التعديل. بالنسبة للمحولات المخصصة للتشغيل المتوازي، قارن قيم Z% المقاسة بين الوحدات قبل تزويدها بالطاقة بشكل متوازي — قد تؤدي التفاوتات المذكورة على اللوحة إلى عدم تطابق فعلي يتجاوز الحدود المقبولة.

توفر وثائق قيم المعاوقة المقاسة بيانات مرجعية أساسية لدراسات تنسيق الحماية المستقبلية ومواصفات المحولات البديلة. لـ مكونات المفاتيح الكهربائية التي تحمي تركيبات المحولات، انظر الكتالوج الفني XBRELE.

مخطط أحادي الخط لإعداد اختبار قصر الدائرة للمحول يوضح مصدر الجهد المتغير HV المتصل بالملف LV المقصر وأجهزة القياس
الشكل 4. تكوين اختبار قصر الدائرة القياسي لقياس نسبة مقاومة المحول. يتم تطبيق جهد كهربائي منخفض على ملف الجهد العالي حتى يتدفق التيار المقنن عبر أطراف الجهد المنخفض القصيرة الدائرة.

اختيار المقاومة المناسبة لتطبيقك

يوازن قرار Z% بين المتطلبات المتضاربة. تعمل المقاومة المنخفضة على تحسين تنظيم الجهد وقدرة بدء تشغيل المحرك، ولكنها تزيد من تيار الأعطال، مما يتطلب معدات حماية أكثر تكلفة. تعمل المقاومة العالية على الحد من طاقة الأعطال، ولكنها تسبب تقلبات أكبر في الجهد تحت الأحمال الديناميكية.

إطار القرار:

الأولويةموصى به Z%التطبيقات النموذجية
تنظيم الجهد الكهربائي4–5%مراكز البيانات، منشآت أشباه الموصلات، التصنيع الدقيق
تحديد تيار الأعطال6–8%المحطات الفرعية الحضرية، والتركيبات المعدلة ذات القواطع ذات التصنيفات المحدودة
بدء تشغيل المحرك4–5%المصانع الصناعية المزودة بمحركات حثية كبيرة، عمليات التعدين
التشغيل المتوازيتطابق ±10% الموجودتوسيع السعة، تحسينات التكرار

عادةً ما يؤدي طلب مقاومة غير قياسية إلى زيادة تكلفة الوحدة بمقدار 3-8%. يقوم المصنعون بتعديل مسافة اللف وترتيب الموصلات لتحقيق القيم المحددة — تأكد من القدرة قبل الانتهاء من مواصفات الشراء.

للحصول على حلول المحولات الهندسية ذات المطابقة المحددة للمقاومة، اتصل بفريق XBRELE الفني من خلال مواصفات المحولات وشرائها بوابة.

الأسئلة المتكررة

س: كيف تحسب تيار الدائرة القصيرة من مقاومة المحول؟ ج: قسّم 100 على نسبة المعاوقة، ثم اضرب الناتج في التيار الثانوي المقنن للمحول. ينتج محول ثانوي بقدرة 1000 كيلو فولت أمبير، و400 فولت، ومعاوقة 5% تيار عطل متماثل يبلغ حوالي 28.9 كيلو أمبير (1443 أمبير × 20).

س: ماذا يحدث عندما يكون للمحولات المتوازية قيم مقاومة مختلفة؟ ج: تحمل الوحدة ذات المقاومة المنخفضة حمولة أكبر بشكل غير متناسب، مما قد يؤدي إلى حدوث حمل زائد قبل استخدام السعة الإجمالية للمجموعة. عادةً ما يتسبب فرق المقاومة 10% في حدوث اختلال في الحمل بين الوحدات بمقدار 5-8%.

س: لماذا يؤثر معامل القدرة على انخفاض الجهد أكثر مما تشير إليه نسبة المعاوقة وحدها؟ ج: يتضاعف المكون التفاعلي (X%) مع sin(φ) في معادلة انخفاض الجهد. عند تأخر معامل القدرة 0.8، يساهم X% في انخفاض الجهد بثلاثة أضعاف تقريبًا مقارنة بمعامل القدرة الموحد، حيث يؤثر المكون الأصغر R% فقط على التنظيم.

س: هل يمكن للمصنعين تصنيع محولات ذات قيم مقاومة مخصصة؟ ج: نعم، يتم ضبط المعاوقة من خلال هندسة اللفائف — وتحديداً المسافة الشعاعية بين الملفات الأولية والثانوية. عادةً ما تضيف قيم Z% المخصصة ضمن الحدود المادية 3–8% إلى تكلفة الوحدة وتتطلب التحقق من التصميم قبل الإنتاج.

س: كيف تؤثر درجة الحرارة على المعاوقة المقاسة أثناء الاختبار الميداني؟ ج: يتغير المكون المقاوم فقط مع درجة الحرارة؛ بينما تظل المفاعلة ثابتة. تزداد مقاومة النحاس بحوالي 0.4% لكل درجة مئوية، مما يتطلب تصحيحًا إلى 75 درجة مئوية (IEC) أو 85 درجة مئوية (IEEE) كمرجع لمقارنة دقيقة للوحة البيانات.

س: ما هو تفاوت المقاومة الذي يجب تحديده للتشغيل المتوازي؟ ج: اطلب تفاوت ±5% عند طلب محولات مخصصة لمجموعات متوازية. قد يؤدي التفاوت القياسي في التصنيع البالغ ±10% إلى اختلافات فعلية في المعاوقة تتجاوز حد المطابقة الموصى به بين الوحدات البالغ 10%.

س: هل المقاومة العالية تعني دائمًا حماية أفضل من الأعطال؟ ج: يقلل Z% الأعلى من حجم تيار العطل ولكنه يزيد من انخفاض الجهد أثناء ارتفاعات الحمل وبدء تشغيل المحرك. تعتمد القيمة المثلى على ما إذا كان الحد من العطل أو تنظيم الجهد له الأولوية في التركيب المحدد.
