En el panorama de alto riesgo de la distribución de energía industrial, el contactor de vacío Es el caballo de batalla silencioso. A diferencia de los disyuntores, que protegen contra fallos catastróficos, los contactores son maratonistas, diseñados para conmutar motores, transformadores y bancos de condensadores cientos de miles de veces. Sin embargo, la fiabilidad de un contactor de vacío depende de su mantenimiento y aplicación.
En XBRELE, hemos analizado décadas de datos de campo. Hemos descubierto que el 80% de los fallos, desde contactos soldados hasta quemaduras de bobinas, se pueden prevenir. Como especialistas Fabricante de contactores de vacío, Sabemos que los gestores de instalaciones ya no pueden permitirse una estrategia de “funcionamiento hasta el fallo”. El tiempo de inactividad no planificado puede costar a las instalaciones industriales miles de dólares por hora, lo que convierte el mantenimiento proactivo no solo en una tarea operativa, sino en una necesidad financiera.
Esta guía va más allá de las observaciones superficiales para ofrecer información técnica sobre el Las 10 causas principales de fallo de los contactores de vacío, tablas de resolución de problemas prácticas y casos prácticos reales que le ayudarán a crear una infraestructura resistente para 2025.

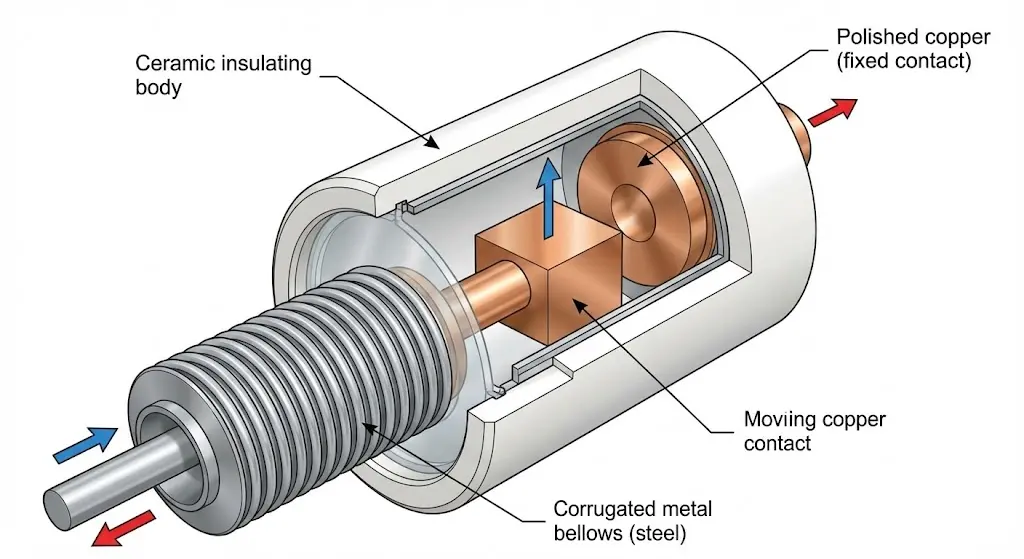

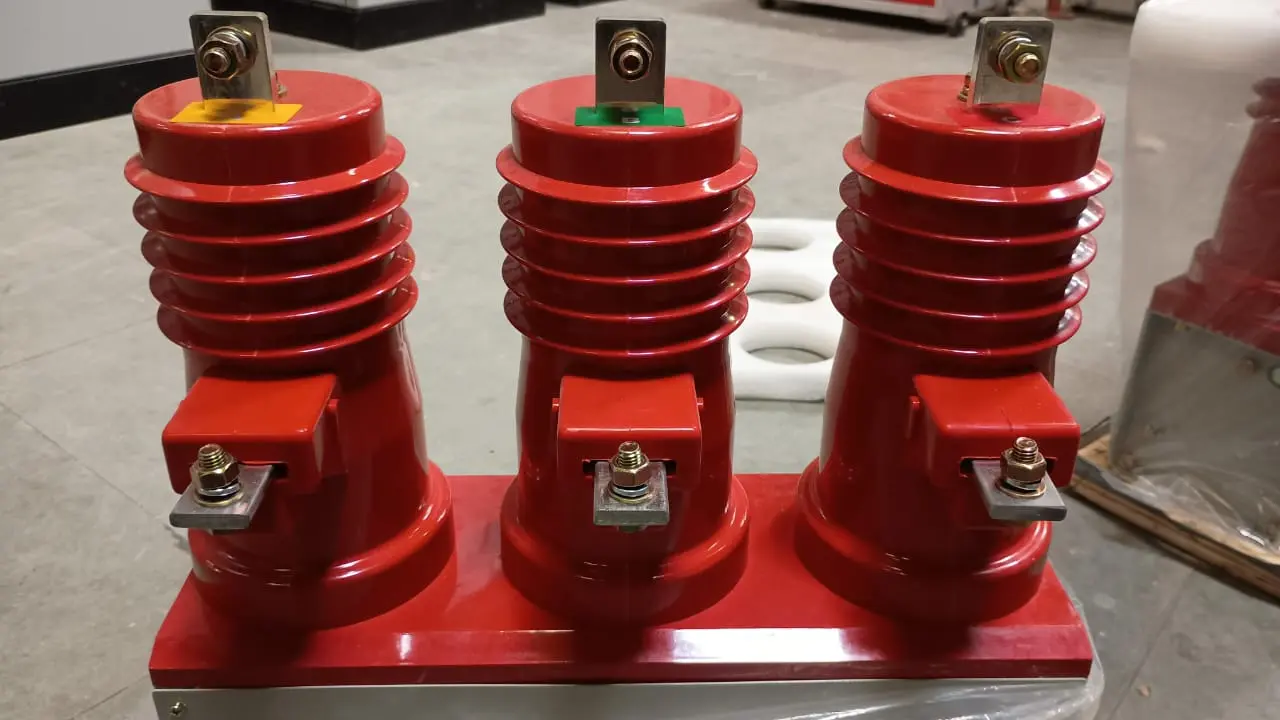

Para evitar fallos, es necesario comprender la física que hay dentro del dispositivo. A contactor de vacío conmuta cargas de alta corriente dentro de una botella de vacío herméticamente sellada (interruptor).
¿Por qué el vacío? El entorno de vacío ofrece una rigidez dieléctrica superior. Cuando los contactos se abren, el arco de vapor metálico se extingue rápidamente, a menudo en el primer paso por cero de la corriente. Para profundizar en esta física, lea nuestro análisis técnico: ¿Cómo extingue el arco un contactor de vacío?
Este mecanismo da como resultado:
Nota para ingenieros: Los contactores de vacío suelen diseñarse de acuerdo con IEC 60470 Norma relativa a los contactores de corriente alterna de alta tensión. El cumplimiento de esta norma es una referencia básica para la fiabilidad.
Un error común en ingeniería es tratar un contactor como si fuera un interruptor. Aunque parecen similares, sus funciones difieren fundamentalmente. A Interruptor automático de vacío (VCB) está diseñado para interrumpir corrientes de fallo masivas (cortocircuitos), mientras que un contactor está optimizado para la conmutación frecuente de cargas (hasta 1200 operaciones por hora). Confundir estas funciones es una receta para el desastre.

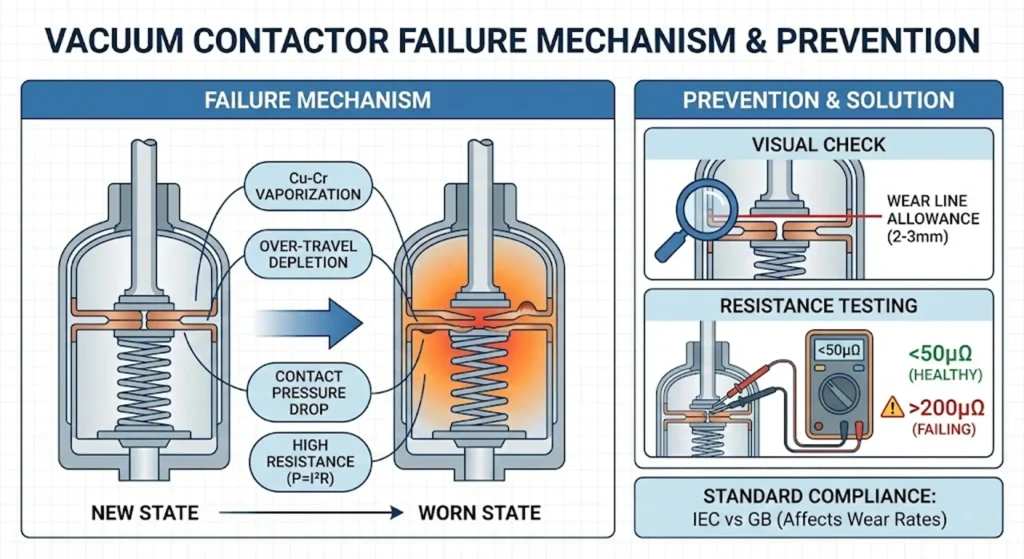

El mecanismo: Cada operación de conmutación vaporiza una cantidad microscópica del material de contacto de cobre y cromo. Con el tiempo, el “sobre recorrido” (la distancia de compresión del resorte de contacto) disminuye. Si se agota, la presión de contacto disminuye, lo que provoca una alta resistencia. A medida que aumenta la resistencia (P = I²R), la generación de calor aumenta exponencialmente, lo que puede provocar que los contactos se suelden y se cierren.
Prevención y solución:
El mecanismo: La bobina es el corazón del actuador magnético. Las averías en este componente suelen deberse a cortocircuitos entre espiras causados por la ruptura del aislamiento debido al calor, el envejecimiento o los picos de tensión. En las bobinas que funcionan con corriente continua, la avería del circuito “economizador” (que reduce la corriente después del cierre) es una de las principales causas de quemaduras.
Prevención y solución:
El mecanismo:
Prevención y solución:
El mecanismo: “El ”jogging» de un motor (arranque/parada rápidos para el posicionamiento) genera una gran cantidad de energía de arco y calor. Los contactores estándar con clasificación AC-3 están diseñados para arranques y paradas normales, no para el estrés extremo de los ciclos de trabajo AC-4. Esto es especialmente habitual en elevadores mineros, grúas y cintas transportadoras.
Prevención y solución:
El mecanismo: Los contactores de vacío dependen de conexiones mecánicas precisas. Las vibraciones procedentes de maquinaria pesada cercana (trituradoras, molinos de bolas) pueden aflojar los pernos de montaje. Esto provoca una desalineación, lo que causa una presión de contacto desigual o un “funcionamiento monofásico”, en el que solo dos de las tres fases se cierran correctamente.
Prevención y solución:
El mecanismo: En entornos con gran altitud o polvorientos, el polvo conductor (como el polvo de carbón o las virutas metálicas) se acumula en la carcasa aislante de la botella de vacío. En condiciones húmedas, esto crea una vía conductora, lo que provoca seguimiento y eventual propagación de la llama al suelo.
Prevención y solución:
El mecanismo: Un contactor de vacío es no Un dispositivo de seguridad contra cortocircuitos. Si se produce un fallo y el fusible aguas arriba es demasiado lento, la corriente de fallo puede superar la corriente admisible de corta duración (Icw) del contactor, lo que provocaría que los contactos se soldaran entre sí de forma permanente debido a las intensas fuerzas electromagnéticas.
Prevención y solución:

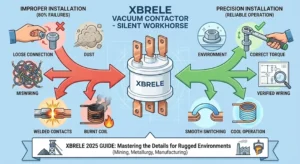

El mecanismo: Los errores de instalación son las principales causas de “mortalidad infantil” en los equipos. Entre los problemas más comunes se encuentran la tensión en las barras colectoras (obligándolas a alinearse con los terminales) o una conexión a tierra incorrecta. La tensión física en los terminales puede agrietar el sello cerámico de la botella de vacío, provocando una pérdida inmediata del vacío.
Prevención y solución:
El mecanismo: “Configurarlo y olvidarse” es una filosofía peligrosa. El descuido permite que problemas menores, como resortes de retorno flojos, óxido leve en los enlaces o lubricación seca, se conviertan en atascos mecánicos catastróficos o fallos eléctricos.
Prevención y solución:
El mecanismo: Incluso los mejores sellos herméticos no son perfectos para siempre. A lo largo de una vida útil de entre 15 y 20 años, pueden producirse microfugas. A medida que la presión interna aumenta hasta alcanzar niveles atmosféricos, la rigidez dieléctrica falla, lo que provoca la incapacidad de extinguir el arco.
Prevención y solución:
El escenario: Una mina a cielo abierto que opera a 2500 m de altitud en el oeste de China experimentaba frecuentes fallos en los contactores de su motor de elevación principal (6 kV, 800 kW). Los contactores fallaban cada seis meses, lo que provocaba costosas interrupciones en la producción.
El diagnóstico: Tras la inspección realizada por los ingenieros de XBRELE, se identificaron dos causas fundamentales:
La solución: Reemplazamos las unidades con Contactores de vacío para altitudes elevadas serie XBRELE JCZ, que cuentan con distancias de aislamiento mejoradas y aletas de refrigeración más grandes. También aconsejamos al cliente instalar un sistema de derivación “Soft Start” para reducir la energía del arco durante el funcionamiento.
El resultado: Desde la modernización hace tres años, la mina ha experimentado cero tiempo de inactividad no planificado relacionado con fallos en los contactores. Esto pone de relieve la importancia de seleccionar el equipo especializado adecuado, como Contactores de vacío para minería—es crucial.
Si su contactor de vacío no funciona correctamente, utilice esta tabla de referencia rápida para identificar la posible causa.
| Síntoma | Posible causa | Acción recomendada |
|---|---|---|
| Zumbido fuerte / Ruido | Caras de imán sucias; Bobina de sombreado rota; Bajo voltaje. | Limpie las superficies magnéticas; compruebe el voltaje de control; sustituya la bobina de sombreado. |
| No se cierra | Fusible fundido; bobina quemada; atasco mecánico; cable roto. | Compruebe los fusibles del circuito de control; mida la resistencia de la bobina; compruebe el mecanismo manualmente. |
| Cierra y abre inmediatamente | “Fallo del interruptor ”Economizer»; caída de tensión bajo carga. | Compruebe el cableado del economizador; compruebe la capacidad del CPT para detectar caídas de tensión. |
| Terminales sobrecalentados | Conexión floja; barra colectora oxidada; desgaste interno del contacto. | Apriete los pernos según las especificaciones; limpie las superficies de contacto; realice una prueba de microohmios. |
| Contactos soldados | Cortocircuito aguas abajo; Sacudidas excesivas; Presión de contacto baja. | Compruebe si hay fallos en el motor; verifique la coordinación de los fusibles; compruebe la presión del resorte. |
Para los gestores de instalaciones y los técnicos, la coherencia es fundamental. Utilice esta lista de comprobación anualmente para garantizar que sus contactores de vacío XBRELE se mantengan en óptimas condiciones.
| Categoría de inspección | Descripción de la tarea | Criterios de aprobación |
|---|---|---|
| 1. Inspección visual | Comprueba si la botella térmica tiene grietas o daños. | Sin grietas visibles en cerámica/vidrio. |
| Inspeccione la línea indicadora de desgaste de los contactos. | El desgaste está dentro de los límites del fabricante (<3 mm). | |
| Compruebe si hay polvo, hollín u objetos extraños. | Las superficies están limpias y secas. | |
| 2. Comprobación mecánica | Accione manualmente el contactor (apagado). | Se mueve libremente sin atascarse ni chirriar. |
| Compruebe el apriete de todos los tornillos y terminales. | Apretado según las especificaciones (normalmente marcado con pintura). | |
| Inspeccione los resortes de retorno y los pestillos. | Los resortes están intactos; no hay corrosión. | |
| 3. Pruebas eléctricas | Prueba de voltaje de control: Mida el voltaje de la bobina. | Entre 851 TP3T y 1101 TP3T de tensión nominal. |
| Resistencia de contacto: Mida la resistencia del poste. | Resistencia < 50-100 µΩ (depende de la clasificación). | |
| Resistencia de aislamiento (megóhmetro): Fase a tierra. | > 100 MΩ a 1000 V CC. | |
| Integridad del vacío (Hi-Pot): Prueba de resistencia al aire acondicionado. | Soporta la tensión nominal en contactos abiertos (por ejemplo, 20 kV durante 1 minuto). | |
| 4. Limpieza | Limpie las piezas aislantes con un paño seco y sin pelusa. | No quedan residuos conductores. |
Advertencia: Asegúrese siempre de que el sistema esté desenergizado y conectado a tierra antes de realizar el mantenimiento.
P1: ¿Cómo puedo saber si una botella térmica ha perdido el vacío? A: No se puede detectar una pérdida de vacío. El único método fiable es una prueba de alto potencial (Hi-Pot). Si se produce un arco eléctrico entre los contactos abiertos a un nivel inferior al nominal, el vacío se ve comprometido.
P2: ¿Por qué mi contactor de vacío hace un ruido tan fuerte? A: Un zumbido o ruido fuerte suele indicar un problema con el núcleo magnético. Las caras del imán pueden estar sucias, desalineadas o la “bobina de sombreado” (un pequeño anillo de cobre en el imán) puede estar rota. Esto requiere atención inmediata para evitar que la bobina se queme.
P3: ¿Puedo reparar un contactor de vacío yo mismo? A: El mantenimiento menor, como la limpieza, el apriete de tornillos y la sustitución de contactos auxiliares, se puede realizar in situ. Sin embargo, la sustitución de los interruptores de vacío requiere una calibración precisa de la separación entre contactos y el sobre recorrido. Recomendamos ponerse en contacto con el fabricante o con un servicio técnico certificado para las reparaciones internas.
P4: ¿Es seguro utilizar un contactor de vacío para un bypass de arranque suave? A: Sí, esta es una aplicación excelente. Dado que el contactor se cierra después de el motor alcanza la velocidad (sin corriente de arranque) y se abre mientras el arrancador suave asume la carga, el contactor sufre muy poco desgaste eléctrico, lo que prolonga significativamente su vida útil.
P5: ¿Con qué frecuencia debo engrasar las piezas mecánicas? A: Por lo general, cada 3-5 años o cada 250 000 operaciones, dependiendo del entorno. Utilice únicamente la grasa para bajas temperaturas recomendada por el fabricante (a menudo a base de litio) para evitar que se endurezca en climas fríos.
La fiabilidad de su sistema eléctrico es el resultado de las decisiones que toma en cuanto a la selección, instalación y mantenimiento de los equipos. Al comprender estos 10 modos de fallo, puede pasar de las reparaciones reactivas a la gestión proactiva de los activos.
Desde garantizar el adecuado Cumplimiento de las normas IEC Al realizar pruebas anuales de alta tensión, estos pasos protegen su inversión.
