Normas IEC frente a GB para contactores de vacío: la guía de ingeniería definitiva (edición 2025)

Introducción: La especificación “invisible” que determina la fiabilidad

En nuestra década de experiencia en XBRELE, Hemos visto cómo aparatos de conmutación en perfecto estado fallaban por una sencilla razón: la aplicación de una norma inadecuada en un lugar inadecuado.

No se trata solo de “letra pequeña”, es física. A menudo les decimos a nuestros clientes: No lleves un contactor de nivel del mar a una mina tibetana. Un contactor de vacío diseñado para las redes estables de Europa occidental (diseño IEC) puede sufrir un fallo dieléctrico inmediato cuando se utiliza en el aire fino y polvoriento de las mesetas mineras del oeste de China (diseño GB).

Aunque normas como IEC y GB parecen similares en una hoja de especificaciones, la realidad sobre el terreno es implacable. Tanto si es un contratista EPC que busca un Fabricante de contactores de vacío o un administrador de instalaciones que moderniza un panel, El equipo de ingeniería de XBRELE Escribí esta guía para ayudarte a sortear estas trampas invisibles y garantizar que tu próximo proyecto, ya sea en Fráncfort o en Qinghai, se mantenga en línea.

Por qué las normas son el código genético de la seguridad eléctrica

Las normas no solo sugieren dimensiones, sino que definen la física del fallo. Desempeñan tres funciones fundamentales en la ingeniería eléctrica:

1. Definición de los márgenes de seguridad

Las normas dictan exactamente cuánto estrés debe soportar un dispositivo antes de que se convierta en un peligro para el personal o la infraestructura.

• Límites de estrés térmico: ¿Cuántos grados Kelvin puede aumentar la temperatura de la barra colectora antes de que se degrade el aislamiento? La norma IEC 62271 limita estrictamente el aumento de temperatura (por ejemplo, un máximo de 65 K para los contactos recubiertos de plata) para evitar el sobrecalentamiento.
• Resistencia dieléctrica: ¿Puede el interruptor de vacío sobrevivir a un Rayo de 60 kV (onda de 1,2/50 µs) sin descarga interna? Este “nivel básico de aislamiento” (BIL) es la principal defensa contra las sobretensiones de conmutación de la red.
• Fatiga mecánica: ¿Se romperá el fuelle metálico del interior de la botella térmica tras 300 000 ciclos, o tiene una garantía de 1 000 000? Las normas definen la probabilidad estadística de fallo mecánico.

2. Interoperabilidad orientativa (coordinación de tipo 2)

En caso de avería, su sistema de protección actúa como un equipo. Las normas garantizan Coordinación de tipo 2, lo que significa que después de que un fusible (SCP) haya eliminado un cortocircuito, el contactor sigue funcionando y es seguro de usar. Sin un cumplimiento estricto de una norma unificada, es posible que un fusible elimine la avería, pero los contactos del contactor podrían soldarse, lo que provocaría un tiempo de inactividad prolongado y costosas sustituciones.

3. Mitigación de riesgos y cumplimiento normativo

El uso de equipos que no cumplen con las normas es una pesadilla en materia de responsabilidad civil. En caso de incendio eléctrico o accidente industrial, los investigadores de las aseguradoras verificarán en primer lugar si los equipos cumplían con las normas exigidas por la jurisdicción local.

• En China: Cumplimiento de GB es innegociable para el acceso a la red. Los equipos que no cuenten con un informe de pruebas de tipo GB serán rechazados por la Corporación Estatal de Redes Eléctricas de China (SGCC).
• Exportación global: El cumplimiento de las normas IEC es la base para la validez de los seguros (por ejemplo, FM Global, AXA). La instalación de equipos que no cumplan con las normas IEC en un proyecto de la UE puede invalidar las pólizas de seguro contra incendios.

Análisis en profundidad: Normas IEC (el pasaporte global)

El Comisión Electrotécnica Internacional (IEC) representa el consenso de las mejores prácticas de ingeniería a nivel mundial. Es la norma dominante en Europa, Sudamérica, el Sudeste Asiático y Oriente Medio.

Marco normativo clave

• IEC 62271-106: La “biblia” para contactores de corriente alterna de alta tensión (>1 kV). Esta norma aborda específicamente las características físicas únicas de la conmutación al vacío.
• IEC 60947-4-1: Regulación de contactores electromecánicos de baja tensión y arrancadores de motor.
• IEC 60071: Fundamentos de la coordinación del aislamiento, definición de la relación entre tensión y distancia.

La filosofía de IEC: previsibilidad y rendimiento universal

Las normas IEC tienen como objetivo crear un “producto universal” que funcione de manera consistente en entornos estándar.

1. Categorías de utilización estrictas: La IEC clasifica las cargas con precisión. Por ejemplo, AC-3 cubre el arranque de motores de jaula de ardilla y se apaga solo después de que el motor alcanza la velocidad, mientras que AC-4 cubre el avance lento y el bloqueo. Un contactor debe demostrar que puede manejar la energía de arco específica de estas cargas durante un número definido de ciclos.
2. Alta inmunidad a impulsos: Las redes IEC suelen estar interconectadas y son propensas a transitorios de conmutación. Por lo tanto, Nivel básico de aislamiento (BIL) Los requisitos son elevados (por ejemplo, 60 kV de pico para equipos de 7,2 kV) para garantizar la resiliencia de la red.
3. Seguridad del personal: Los estrictos límites de “temperaturas de las piezas accesibles” garantizan que los operadores estén a salvo de quemaduras durante el mantenimiento.

Análisis en profundidad: Normas GB (El especialista medioambiental)

China GB (Guobiao) Las normas son leyes obligatorias dentro de la República Popular. Mientras que aproximadamente 80% están armonizadas con la IEC, las 20% restantes —las “desviaciones chinas”— son fundamentales para sobrevivir en la dura geografía industrial de China. Aquí es donde entran en juego nuestras series especializadas, como la Contactores de vacío de alta tensión LCZ, realmente brillar.

Marco normativo clave

• GB/T 14808: La contraparte china directa de la norma IEC 62271-106 para contactores de CA de alta tensión.
• GB 311.1: Coordinación del aislamiento para equipos de transmisión y distribución de alta tensión.
• GB 50150: Norma para la prueba de entrega de la ingeniería de instalación de equipos eléctricos.

La filosofía de GB: endurecimiento para la realidad

Las normas GB son pragmáticas. Reconocen que China tiene algunas de las altitudes operativas más altas del mundo (Tíbet, Qinghai) y la mayor contaminación industrial.

1. El requisito de la “meseta”: A diferencia de la IEC (que asume <1000 m como estándar), GB define explícitamente los “productos para altitudes elevadas” para 2000 m, 3000 m y 4000 m. Nuestro Serie LCZ está diseñado específicamente con un aumento de Despeje (espacio de aire) para combatir Ley de Paschen, que establece que la tensión de ruptura del aire disminuye a medida que disminuye la presión.
2. Vibración y transporte: Reconociendo las dificultades logísticas en las zonas mineras remotas, las normas GB suelen incluir pruebas de vibración mecánica más estrictas para garantizar que el mecanismo de cierre no se afloje durante el transporte por carreteras sin asfaltar.
3. Precisión de frecuencia: Optimizado estrictamente para 50 Hz, lo que permite diseños de bobinas altamente eficientes. Esta optimización significa que una bobina GB podría sobrecalentarse si se conecta a una red de 60 Hz (por ejemplo, en Filipinas o América) debido a las diferencias de impedancia.

Análisis técnico detallado: Interruptores de vacío y ciencia de los materiales

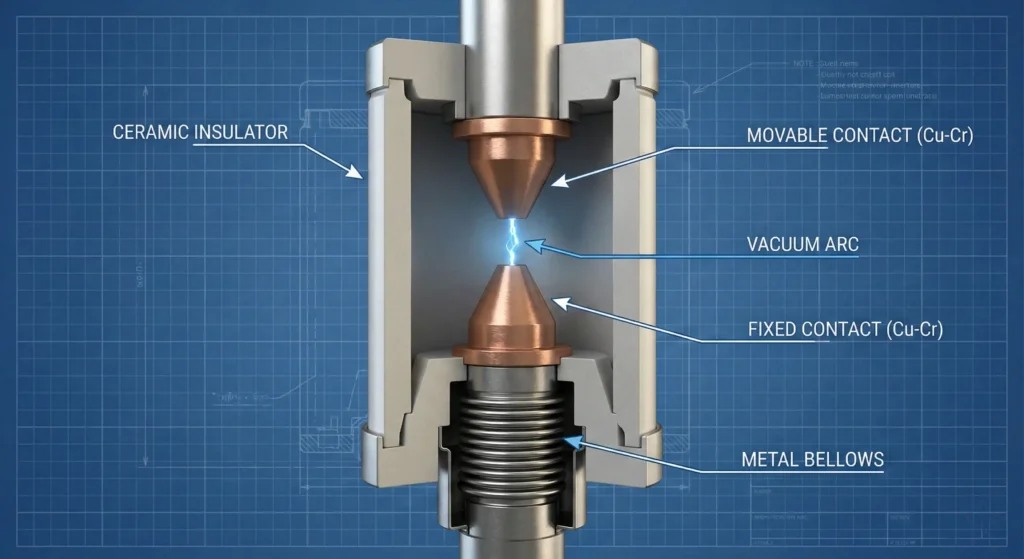

El corazón de cualquier contactor de vacío es el interruptor de vacío (VI), o “botella”. En XBRELE, personalizamos la metalurgia interna basándonos en la norma para cumplir objetivos operativos específicos.

1. Composición del material de contacto (CuCr)

Tanto la IEC como la GB suelen preferir los contactos de cobre-cromo (CuCr), pero la metalurgia específica puede variar en función de la aplicación objetivo definida por la norma.

• Preferencia IEC (bajo corte): Para nuestro Serie CKG, utilizamos contactos CuCr de alta pureza fundidos al vacío. Este diseño minimiza la “corriente de corte” (el fenómeno por el cual la corriente se corta abruptamente antes del cero natural). Esto protege a los motores sensibles situados aguas abajo en las industrias automatizadas de los picos de tensión.
• Preferencia GB (antisueldos): Para nuestra minería lista para usar Serie CKJ, damos prioridad a las propiedades antisoldadura. Las normas GB para la industria pesada permiten métodos de sinterización que mejoran la resistencia a la erosión por arco. Esto hace que el contactor sea lo suficientemente robusto para las brutales aplicaciones de “jogging” o “inching” que se encuentran en la industria pesada (fábricas de acero y cemento).

2. Fuelles y vida mecánica

El fuelle (el sello metálico flexible que permite que el contacto se mueva mientras se mantiene el vacío) define la vida útil mecánica.

• Protocolo IEC: Validamos nuestros fuelles para cumplir con los estrictos requisitos de vida útil a fatiga de Clase C2 en condiciones limpias. La norma IEC 62271 exige pruebas estadísticas para las afirmaciones de 1 millón de ciclos.
• GB Nuance: En el caso de las unidades GB, a menudo reforzamos la protección del fuelle para evitar la acumulación de polvo. Las normas GB exigen la verificación de la fiabilidad bajo condiciones de polvo y vibraciones, garantizando que los fuelles no fallen prematuramente en una mina de carbón.

Enfrentamiento técnico: explicación de las metodologías de prueba

Para comprender realmente la diferencia, debemos fijarnos en cómo En los laboratorios de XBRELE sometemos a nuestros equipos a duras pruebas.

1. Pruebas dieléctricas (simulación de rayos)

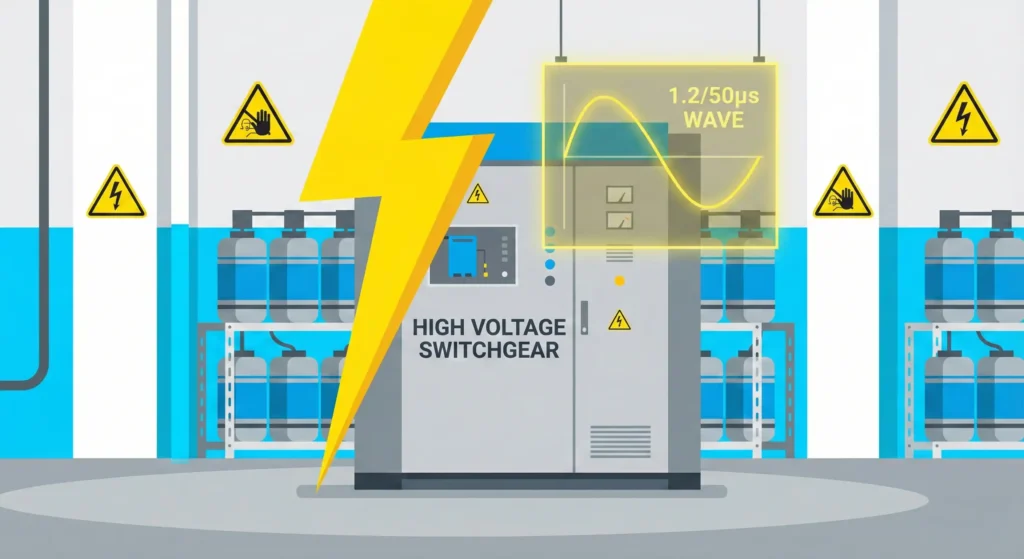

• Enfoque IEC: Aplica un estándar. Onda de impulso de relámpago de 1,2/50 µs. Para un contactor de 7,2 kV, suele ser de 60 kV. La atención se centra en la pendiente del frente de onda y la consistencia de la recuperación del aislamiento.
• Enfoque GB: Para nuestro Modelos LCZ Plateau, aumentamos la tensión de prueba (por ejemplo, a 75 kV al nivel del mar) para simular el rendimiento a 3500 m de altitud. Debemos demostrar que los márgenes de seguridad no se ven comprometidos por la escasez de aire a grandes altitudes.

2. Pruebas de aumento de temperatura

• IEC: Las pruebas se realizan hasta alcanzar el equilibrio térmico (cambio de temperatura <1 K por hora). Por lo general, se supone que la temperatura ambiente es de un máximo de 40 °C al aire libre.
• GB: Probamos nuestras unidades GB en interiores cerrados. Componentes de aparatos de conexión (específicamente el Aparato de conexión KYN28 armario). Esto refleja el efecto “trampa de calor” real de los compactos interruptores chinos, lo que garantiza que el contactor no se sobrecaliente cuando está muy cerca de otros componentes.

3. Resistencia mecánica (la prueba de “tortura”)

• Clase M2 de la IEC: Requiere una probabilidad muy baja de reactivación durante la conmutación del condensador. Se hace hincapié en la precisión y la consistencia en más de 1 000 000 de operaciones.
• Grado minero GB: Destaca la robustez de los contactos auxiliares y los mecanismos de enclavamiento en condiciones de gran acumulación de polvo. La prueba puede incluir comprobaciones funcionales tras la exposición a polvo de carbón simulado.

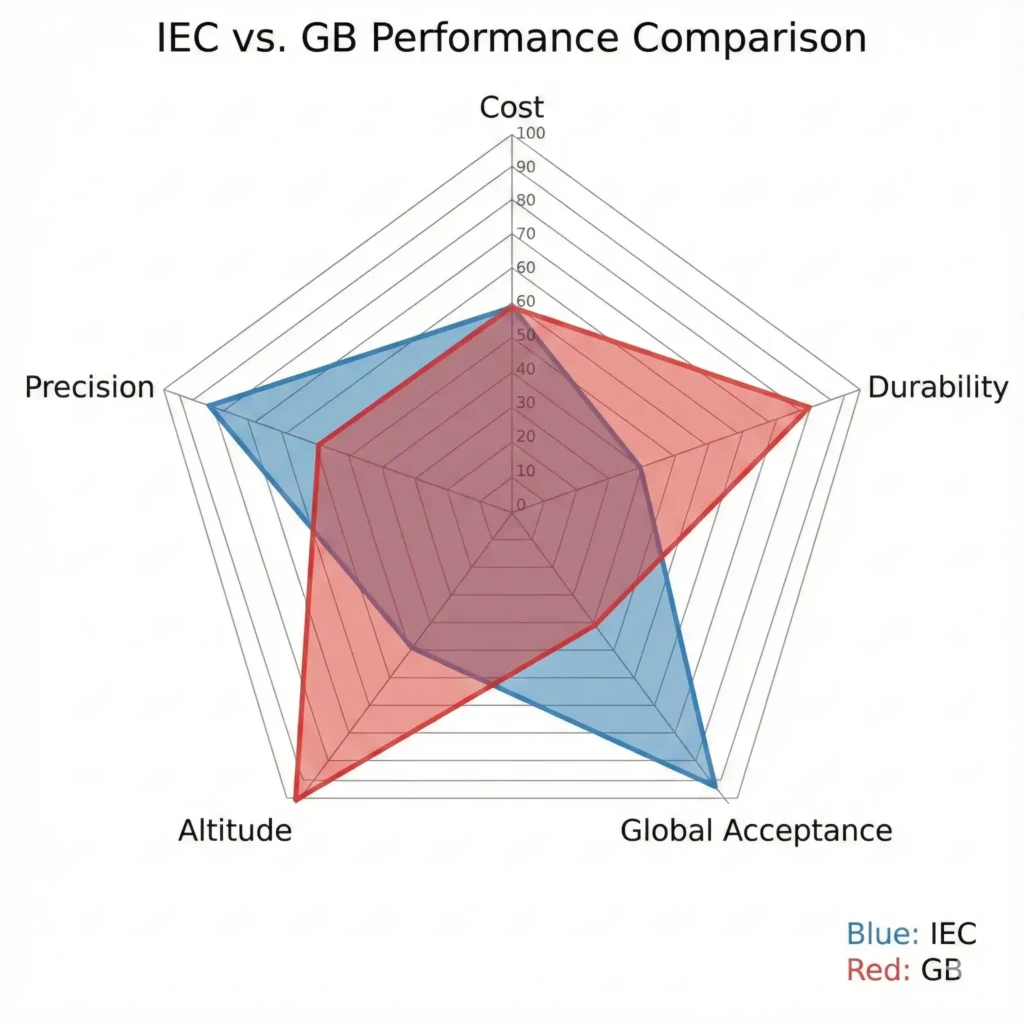

Tabla comparativa: Normas IEC frente a GB de un vistazo

Mantenimiento y gestión del ciclo de vida

El estándar que elija determinará su programa de mantenimiento y el coste total de propiedad (TCO).

Equipos IEC: “Instalar y olvidar”

• Filosofía: Diseñado para una intervención mínima.
• Rutina: Inspección visual anual. Comprobaciones de resistencia (microohmios) cada 3-5 años. La botella de vacío suele estar sellada de por vida.
• Riesgo: Si se instala en un entorno sucio sin una carcasa con clasificación IP adecuada, los mecanismos de funcionamiento precisos pueden atascarse. Las unidades IEC suelen tener tolerancias más estrictas que son menos tolerantes con la arena.

Equipo GB: “Monitorización resistente”

• Filosofía: “Resistente, pero requiere supervisión”.”
• Rutina: Los protocolos GB en las zonas industriales suelen exigir limpieza trimestral de barreras aislantes debido a la acumulación de polvo conductor.
• Beneficio: El más grande Distancias de fuga en nuestro Serie LCZ hacer que sean más tolerantes con los ciclos de limpieza perdidos en entornos sucios en comparación con las unidades IEC compactas.
• Disponibilidad de piezas: Las piezas de repuesto GB (bobinas, interruptores auxiliares) están ampliamente disponibles y son rentables en Asia.

Guía de compras (método XBRELE)

Lo vemos todos los días en las solicitudes de presupuesto: peticiones vagas que dejan la puerta abierta a componentes baratos e inadecuados. No dejes que eso te pase a ti.

Cuando se especifica Contactores de vacío XBRELE, le animamos a que sea extremadamente específico. Si su proyecto se encuentra en una zona industrial sucia, no se limite a pedir “lo estándar”. Utilice las plantillas que se incluyen a continuación para solicitar exactamente lo que necesita.

Opción A: La especificación “Exportación global” (IEC)

“Los contactores de vacío deberán someterse a ensayos de tipo estrictos para IEC 62271-106. Tensión nominal 7,2 kV, BIL 60 kV. Resistencia mecánica Clase M2 (1 000 000 de operaciones). El equipo debe contar con un certificado de ensayo de tipo expedido por un laboratorio acreditado por la ILAC (por ejemplo, KEMA, CESI). Los contactos deben ser de aleación CuCr de baja corteza, adecuados para la conmutación frecuente del motor. Recomendado: Serie XBRELE CKG / JCZ.”

Opción B: Especificación “Gran altitud/minería” (GB)

“Los contactores de vacío deben cumplir con GB/T 14808. La altitud del lugar de instalación es 3500 m. El proveedor debe proporcionar una verificación de la corrección del aislamiento externo (informe Plateau). El producto debe contar con la certificación CQC válida y el informe de pruebas de XIHARI. Grado de contaminación del diseño IV. Recomendado: Serie XBRELE LCZ / CKJ.”

Proyecto XBRELE en primer plano

Caso práctico 1: Planta cementera en Sichuan (alta vibración)

• Desafío: Un arrancador de motor grande para una trituradora de rocas. Alta vibración, polvo conductor, altitud de 1200 m.
• La solución XBRELE: Implementamos nuestro Contactores de vacío de baja tensión CKJ.
• ¿Por qué? A diferencia de las unidades estándar, la serie CKJ presenta polos incrustados sólidos y resortes de enganche más pesados. Esto evitó falsos disparos por vibración y eliminó los riesgos de descarga eléctrica por el polvo de cemento. La ligera altitud (1200 m) también se maneja de forma nativa en los diseños GB sin necesidad de realizar complejos cálculos de reducción de potencia.

Caso práctico 2: Centro de datos en Fráncfort (alta fiabilidad)

• Desafío: Control de la bomba de refrigeración HVAC. Entorno limpio, tiempo de actividad crítico de nivel 4, 230 V, 50 Hz.
• La solución XBRELE: Suministramos nuestro Contactors de vacío JCZ5.
• ¿Por qué? El proyecto exigía un estricto cumplimiento de la normativa IEC por motivos relacionados con el seguro. La clasificación Clase M2 del JCZ5 garantizaba el millón de operaciones necesarias para el ciclo frecuente de la bomba, lo que aseguraba que los servidores se mantuvieran refrigerados sin interrupciones. El uso de un contactor GB en este caso habría supuesto el fracaso de la auditoría del seguro de las instalaciones.

Preguntas frecuentes: Preguntas más habituales

P1: ¿Puedo utilizar legalmente un contactor GB en Europa? Por lo general, no. A menos que el contactor GB también Aunque cuente con la marca CE y un informe de ensayo de tipo IEC, no puede instalarse legalmente en la UE. La mayoría de los modelos de exportación de XBRELE cuentan con doble certificación para resolver este problema.

P2: ¿Por qué los contactores IEC suelen ser más pequeños que los GB? Los diseños IEC se optimizan para ser compactos. Aparatos de conexión aislados con gas (GIS) o paneles estándar que utilizan materiales aislantes avanzados. Los diseños GB, como nuestra serie LCZ, suelen ser físicamente más grandes para satisfacer de forma natural los requisitos de espacio libre en altitudes elevadas sin depender únicamente del encapsulado o el gas.

P3: ¿Qué es la “distancia de fuga” y por qué varía? La fuga es el camino más corto a lo largo de la superficie del material aislante entre dos partes conductoras. Las normas GB suelen exigir mayores distancias de fuga (por ejemplo, 20 mm/kV frente a los 16 mm/kV de la IEC) para tener en cuenta los niveles de contaminación más elevados (polvo/humedad) que suelen encontrarse en la China industrial.

P4: ¿Cómo verifico un certificado? Verifique siempre el número de certificado. En XBRELE, proporcionamos acceso transparente a nuestros informes de pruebas de tipo previa solicitud. Nunca acepte un simple PDF sin verificación.

P5: ¿Son intercambiables las bobinas entre las unidades IEC y GB? Rara vez. Aunque el voltaje pueda coincidir (por ejemplo, 220 V), las dimensiones físicas y los perfiles de consumo de energía suelen diferir. Las bobinas GB están optimizadas para 50 Hz y pueden quemarse en redes de 60 Hz.

Lista de verificación resumida para compradores

Antes de finalizar su acuerdo técnico, marque estas casillas para proteger su inversión:

1. [ ] Versión estándar: ¿Es la última versión de la norma IEC 62271-106?
2. [ ] Corrección de altitud: ¿El BIL está ajustado para >1000 m? (Consulte nuestro Serie LCZ)
3. [ ] Voltaje de control: ¿Es suficiente el rango de bobinas (85%-110% Un)?
4. [ ] Piezas de repuesto: ¿Las bobinas y las botellas son patentadas?
5. [ ] Certificación: ¿Ha verificado la autenticidad del informe de pruebas de tipo en línea?

¿Listo para estandarizar su seguridad? Póngase en contacto con el equipo de ingeniería de XBRELE. Hoy en día. Tanto si necesita el cumplimiento global de la norma IEC como la robusta durabilidad de la norma GB, tenemos el interruptor adecuado para cada aplicación.
