Seleccionar la bobina de cierre correcta para un interruptor de vacío (VCB) es una de esas decisiones de ingeniería que parecen sencillas a primera vista, pero que pueden tener consecuencias reales si se toman mal. Si la tensión nominal de la bobina no coincide con la alimentación de control de CC de la subestación, el interruptor puede no cerrar en condiciones de fallo, la bobina puede quemarse durante una excitación prolongada o, en el caso más peligroso, producirse un fallo intermitente que solo aparezca durante una maniobra de alta exigencia. La palabra clave principal de este tema, **vcb closing coil sizing dc110v dc220v**, refleja un reto real y recurrente en proyectos de celdas de media tensión: saber qué bobina especificar, por qué importa la familia de tensión y cómo verificar la selección frente al diseño del sistema de control.
Este artículo abarca los principios mecánicos y eléctricos del funcionamiento de la bobina de cierre, las diferencias de ingeniería entre los esquemas de alimentación de control de CC 110 V y CC 220 V, los criterios prácticos que rigen la selección y las comprobaciones de puesta en servicio que confirman una instalación correcta.
—

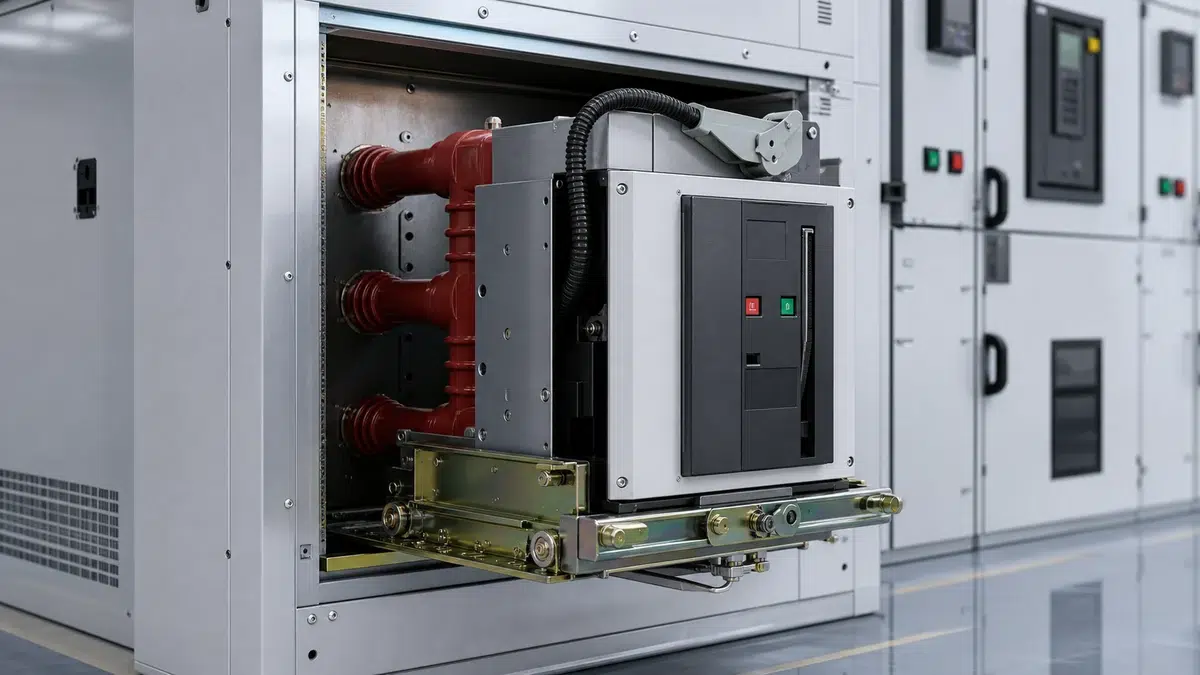

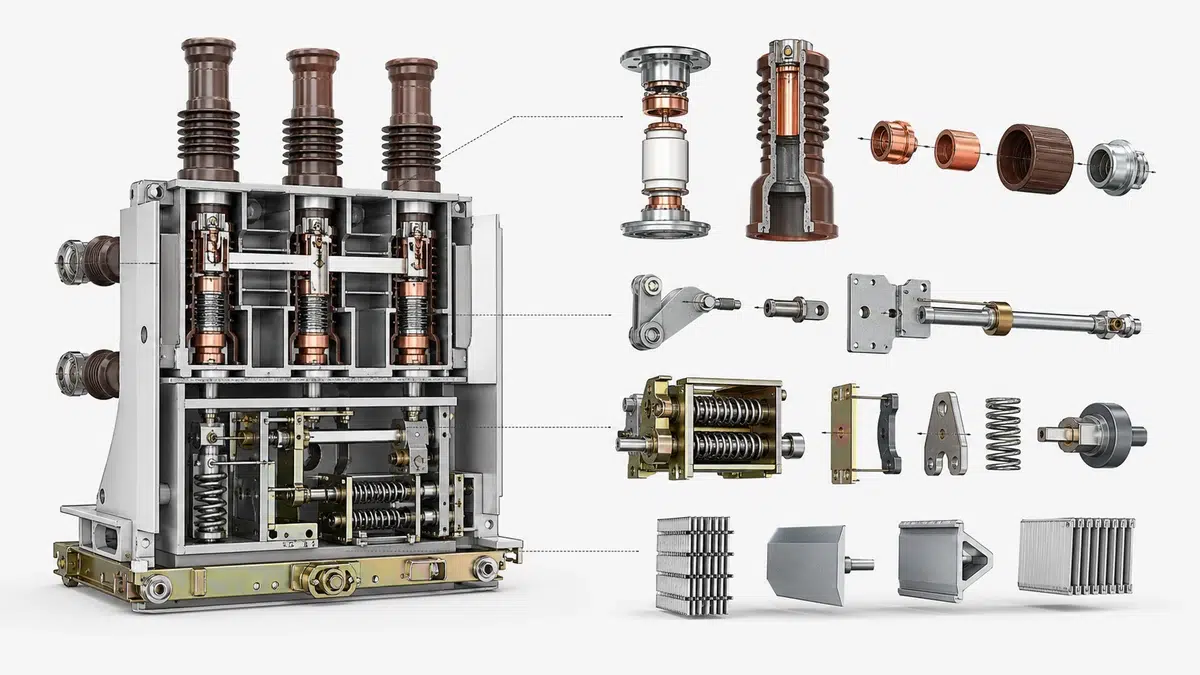

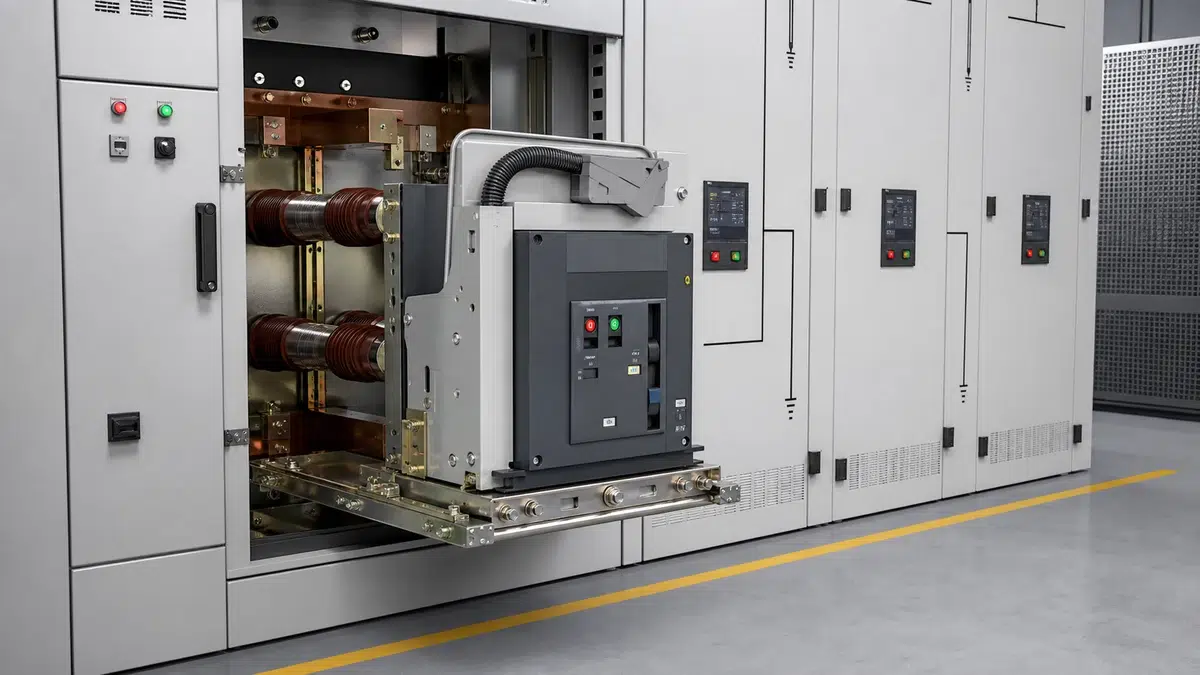

Un interruptor de vacío de media tensión suele utilizar un mecanismo de energía almacenada accionado por resortes para alcanzar la elevada velocidad de contacto necesaria para interrumpir la corriente de forma fiable. Antes de ejecutar una orden de cierre, el resorte de cierre debe estar completamente cargado, ya sea manualmente con una manivela de trinquete o automáticamente mediante un motor eléctrico de carga. Una vez cargado el resorte y con el interruptor en posición ABIERTA, la energización de la bobina de cierre libera el pestillo del resorte.
Según la guía de usuario EvoPact de Schneider Electric, un interruptor de media tensión accionado por resorte se cierra cuando la bobina libera el resorte de cierre cargado; el mecanismo puede cargarse manualmente o mediante el motor eléctrico. La bobina no aporta la energía mecánica que desplaza los contactos: solo libera el pestillo electromagnético. Esta distinción es fundamental para el dimensionamiento, porque el ciclo de servicio de la bobina es muy breve (normalmente 50–200 ms por operación), pero la corriente máxima que consume durante ese intervalo puede ser muy elevada frente a la de un solenoide de servicio continuo de tamaño parecido. La guía de selección de valores nominales del interruptor ayuda a traducir el servicio del sistema a los datos del interruptor que deben confirmarse.
La consecuencia práctica para los ingenieros es que la bobina de cierre está diseñada para un servicio impulsivo, no para un servicio térmico continuo ni siquiera intermitente. Si el contacto auxiliar que desenergiza la bobina después de liberar el pestillo no se abre a tiempo, la bobina se sobrecalienta rápidamente. Por eso los relés antipumping y la secuencia del interruptor auxiliar interno del interruptor forman parte integral del circuito de la bobina de cierre; no son accesorios opcionales.
—
Muchos ingenieros seleccionan la bobina fijándose en su tensión de funcionamiento y suponen que cualquier bobina marcada «DC 110 V» puede intercambiarse entre todos los tipos de interruptor y sistemas de baterías de CC nominales de 110 V. Esa suposición es incorrecta y el error se agrava cuando, durante la carga, la batería instalada se encuentra realmente a otro nivel.
La documentación de accesorios de ABB distingue expresamente las familias de tensión nominal de control en CC, incluidas las gamas 110/127 V y 220/250 V, y señala que la bobina instalada debe coincidir con el diseño aprobado del interruptor y de la alimentación de control, no seleccionarse únicamente por su tensión nominal. Esto refleja una realidad de ingeniería: la bobina de cierre es un dispositivo electromagnético específico para una tensión; la resistencia e inductancia del devanado y la geometría del núcleo se optimizan para un intervalo definido de tensión y corriente. Instalar una bobina de 220 V en una barra de 110 V no solo reduce la fuerza: puede que no genere flujo suficiente para liberar el pestillo. A la inversa, aplicar una bobina de 110 V a una barra de 220 V, aunque sea momentáneamente por una transferencia de barras o un fallo del inversor, puede destruir el aislamiento del devanado durante el primer ciclo de funcionamiento.
Las dos principales familias de tensión de control en las subestaciones de distribución de media tensión son:
IEC 62271-1 es el marco de especificaciones habitual para los equipos de maniobra y control de CA de alta tensión por encima de 1 kV; para un circuito de control VCB concreto, prevalecen la norma del proyecto y la documentación del fabricante. Por tanto, la banda de tensión aceptable para el funcionamiento de la bobina de cierre —la tensión mínima de captación y la tensión máxima sostenida— debe confirmarse en la ficha técnica del fabricante del modelo exacto de interruptor instalado, no únicamente en una tabla IEC genérica. Consulte el portafolio de VCB de XBRELE como punto de partida práctico para adaptar el formato requerido del interruptor a la aplicación.
—
El esquema de alimentación de control de CC 110 V es históricamente habitual en redes de distribución de servicios públicos y subestaciones de plantas industriales con baterías de plomo-ácido o VRLA de 110 V nominales. Ofrece varias ventajas prácticas:
**Menor esfuerzo de aislamiento en cables y bloques de terminales.** A 110 V CC, el cableado de control puede utilizar un aislamiento de menor tensión nominal y se reduce el riesgo de arco en los terminales durante el mantenimiento frente a sistemas de 220 V. Esto resulta pertinente en entornos con cableado secundario denso, como los paneles de celdas extraíbles.
**Resistencia y corriente de la bobina.** Una bobina de cierre de CC 110 V suele tener una resistencia nominal de 10–30 Ω (que varía notablemente según el fabricante y el tamaño del bastidor del interruptor), lo que genera corrientes iniciales de irrupción de varios amperios. La corriente de la bobina disminuye cuando el émbolo llega a su posición y cambia la reluctancia del circuito magnético. Al dimensionar la capacidad del cargador de baterías y las secciones de los cables, los ingenieros deben tener en cuenta la corriente transitoria, no solo el valor en régimen permanente.
**Margen de dimensionamiento de la batería.** En un sistema nominal de 110 V, la tensión real en los terminales durante la carga de flotación suele ser de 115–125 V. Al final de la descarga, la batería puede caer a 88–100 V. Debe comprobarse que la bobina funcione de forma fiable con la tensión mínima al final de la descarga, que es el caso crítico para el cierre ante un fallo inmediatamente después de un disparo de protección, justo cuando la alimentación de control soporta más esfuerzo. Si la orden o el resultado del mecanismo son anormales, continúe con la guía de solución de problemas de cierre y apertura del VCB.
**Aplicaciones típicas.** La CC 110 V se especifica con frecuencia en celdas interiores de 11 kV y 33 kV de compañías eléctricas, salas de maniobra de plantas industriales de proceso e instalaciones de automatización de distribución donde el presupuesto de los equipos secundarios favorece un sistema de control de menor tensión.
—
El esquema de alimentación de control de CC 220 V es habitual en subestaciones de transmisión, grandes instalaciones industriales y aplicaciones cuya batería de estación ya está especificada a 220 V nominales para las cargas de protección y SCADA. Compartir la misma barra de 220 V para los relés de protección y el control de las celdas reduce la cantidad de sistemas de baterías y cargadores necesarios en la instalación.
**Mayor resistencia de la bobina y menor corriente.** Para obtener la misma fuerza, el devanado de una bobina de 220 V requiere aproximadamente el doble de resistencia que el equivalente de 110 V (según la ley de Ohm: duplicar la tensión a igual potencia exige duplicar la resistencia). Esto reduce la corriente máxima de cada maniobra de cierre y facilita el dimensionamiento de cables en tendidos largos entre la sala de baterías y el panel de celdas. En grandes instalaciones con muchos alimentadores, la reducción acumulada de corriente demandada a la barra de CC 220 V es significativa.
**Aislamiento del devanado.** La tensión más alta exige un aislamiento más robusto entre las capas del devanado. Esto se contempla en las especificaciones de fabricación y refuerza que una bobina de 110 V nunca debe energizarse desde una barra de 220 V, ni siquiera temporalmente.
**Sensibilidad a la caída de tensión.** En un sistema nominal de 220 V, para una resistencia de cable y una corriente determinadas, la caída absoluta de tensión a lo largo del cable de CC representa un porcentaje menor del valor nominal que en un sistema de 110 V. Por ello, los diseños de CC 220 V toleran algo mejor los tendidos largos de cables de control antes de que la caída de tensión se convierta en una limitación de dimensionamiento.
**Funcionamiento al final de la descarga.** A igual profundidad de descarga, una batería de 220 V presentará una tensión mínima en terminales de aproximadamente 176–198 V. Compruebe los datos del fabricante para confirmar que la bobina funcione de forma fiable con este mínimo, especialmente en interruptores con resortes muy precargados.
—
El dimensionamiento de una bobina de cierre no es un cálculo aislado: es una verificación de que la bobina elegida sea compatible con la alimentación de control disponible en todo su margen de tolerancia. El siguiente proceso refleja una práctica de ingeniería correcta:
**Paso 1: confirme la tensión nominal de control del sistema de CC de la estación.** Este dato procede del documento de diseño eléctrico del proyecto, no de la placa de características del propio VCB. El panel del interruptor se alimenta desde un cuadro de distribución de CC, que define la familia de tensión nominal.
**Paso 2: obtenga los números de referencia aprobados por el fabricante para la bobina de cierre del modelo y bastidor concretos del interruptor.** Como la bobina debe coincidir con el diseño aprobado del interruptor, la documentación de accesorios del fabricante es la fuente autorizada. Los números genéricos de los catálogos de distribuidores pueden no reflejar las diferencias propias de cada generación del interruptor.
**Paso 3: verifique el intervalo de tensión de funcionamiento frente al rendimiento de la batería.** Calcule la tensión mínima prevista de la barra de CC en los terminales de la bobina en las peores condiciones: tensión de la batería al final de la descarga menos la caída de tensión en el cable desde el cuadro de distribución de CC hasta los terminales de la bobina. El resultado debe superar la tensión mínima de captación indicada en la ficha técnica del fabricante.
**Paso 4: verifique la tensión máxima frente al umbral de daño de la bobina.** Calcule la tensión máxima prevista en la bobina: batería en carga de flotación con la salida máxima del cargador y sin caída de tensión (la resistencia del cable se suma al cálculo de tensión mínima, no al de tensión máxima). Confirme que no se supere la tensión máxima permitida para la bobina.
**Paso 5: dimensione el cable de CC del circuito de cierre.** El cable debe soportar la corriente máxima de irrupción sin una caída de tensión excesiva. Una regla de ingeniería habitual es limitar la caída de tensión del circuito de la bobina de cierre a no más del 10–15% de la tensión nominal bajo condiciones de corriente máxima; no obstante, prevalecen la especificación concreta del proyecto o IEC 62271-1 según se aplique en la norma del proyecto.
**Paso 6: confirme la secuencia antipumping y de los contactos auxiliares.** La vía de desenergización debe abrir el circuito de la bobina dentro del tiempo especificado por el fabricante para evitar su sobrecalentamiento. Verifique los tiempos de transición del interruptor auxiliar en la ficha técnica del mecanismo del interruptor.
—
Una causa de problemas en campo es no comprender la relación entre la tensión nominal de CC y la tensión real de la barra en el momento de emitir una orden de cierre. En la práctica, un sistema nominal de CC 110 V puede funcionar aproximadamente entre 88 V (batería agotada, sin cargador disponible) y 140 V (cargador conectado, batería completamente cargada y ligera sobretensión). Algunos sistemas de CC diseñados específicamente tienen una tolerancia más estrecha, pero la especificación de la bobina de cierre debe cubrir todo el intervalo plausible.
La tensión mínima de captación de la bobina de cierre es el parámetro más importante para la seguridad: si la bobina no puede liberar el pestillo del resorte con la tensión mínima plausible de la barra, teniendo en cuenta la caída de tensión del cable, el interruptor no cerrará al recibir la orden. Esta situación es especialmente peligrosa en aplicaciones de recierre automático o en esquemas de transferencia de barras, donde un cierre fallido puede dejar una carga sin alimentación o impedir que persista un fallo.
La tensión máxima permitida afecta a la vida útil de la bobina. Aunque sea un dispositivo impulsivo, una sobretensión sostenida, incluso durante el breve periodo de energización, puede acelerar la degradación del aislamiento. En sistemas de 220 V con carga de flotación elevada, la barra puede mantenerse en 240–250 V, dentro de la familia nominal 220/250 V, pero debe comprobarse con la ficha técnica de la bobina.
—

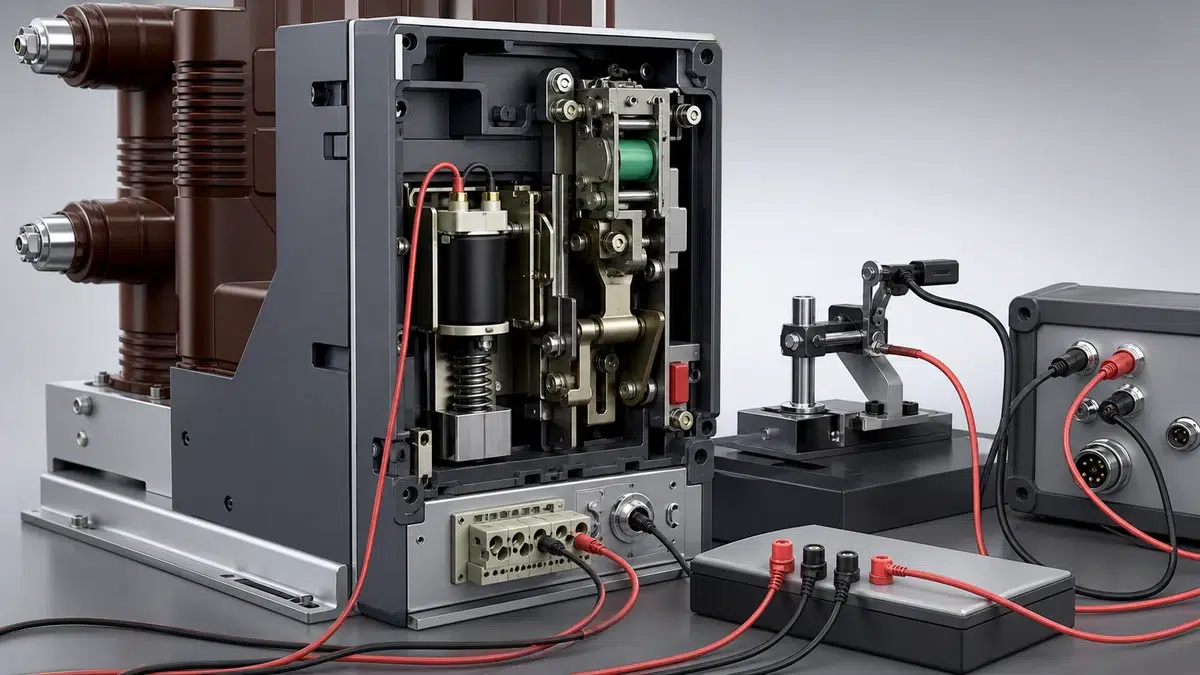

Antes de energizar un VCB en su instalación definitiva, el circuito de la bobina de cierre debe verificarse mediante un procedimiento estructurado de puesta en servicio:
Estos pasos son coherentes con los principios de puesta en servicio descritos en los marcos de pruebas de aceptación en fábrica y en sitio para celdas de media tensión, donde se verifica el circuito de control por separado del circuito primario antes de cualquier energización de alta tensión. Utilice la lista de aceptación de fábrica y sitio del VCB para mantener la trazabilidad de las evidencias de fábrica y de campo durante la entrega.
—
La diferencia fundamental está en el diseño del devanado: una bobina de cierre de CC 220 V tiene aproximadamente el doble de resistencia que una bobina de CC 110 V diseñada para una salida mecánica equivalente. Esto reduce la corriente máxima, pero requiere mayor capacidad de aislamiento. Los dos tipos no son intercambiables: instalar una bobina de 110 V en una alimentación de 220 V, o una de 220 V en una alimentación de 110 V, provocará el fallo de la bobina o que no funcione. La familia de tensión debe coincidir con el diseño del sistema de alimentación de control de CC de la estación, y el número de referencia concreto debe obtenerse de la lista de accesorios aprobados por el fabricante del VCB para el modelo exacto de interruptor.
La tensión mínima de funcionamiento, también llamada tensión mínima de captación, es la tensión de alimentación de CC más baja a la que la bobina de cierre puede generar fuerza electromagnética suficiente para liberar el pestillo del resorte cargado. Este valor depende de cada fabricante y modelo de interruptor y suele expresarse como porcentaje de la tensión nominal (normalmente 70–85% de la nominal). Los ingenieros deben verificar que la tensión real de la barra de CC en los terminales de la bobina, en las peores condiciones (batería al final de la descarga más caída de tensión del cable), se mantenga en ese nivel o por encima. IEC 62271-1 establece el marco general, pero la documentación específica del fabricante para el proyecto es la referencia vinculante para la cifra exacta.
El relé antipumping evita operaciones de cierre repetidas cuando se mantiene energizada la orden de cierre mientras el interruptor se dispara por un fallo. Sin esta lógica, el interruptor podría volver a cerrar repetidamente sobre el fallo en rápida sucesión, causando daños mecánicos al mecanismo, sobrecalentamiento de la bobina y una peligrosa acumulación de energía de fallo. El relé está conectado para bloquear la reenergización de la bobina de cierre después de un disparo hasta que se retire y se aplique de nuevo la señal de cierre. Verificar la función antipumping es un paso obligatorio en cualquier lista de puesta en servicio de VCB y está directamente relacionado con el correcto dimensionamiento y secuenciación del circuito de la bobina de cierre.
En sitio, el ingeniero debe confirmar primero la familia de tensión nominal de la barra de CC en la documentación de diseño eléctrico del proyecto. A continuación, debe medir la tensión real de la barra en los terminales de la bobina tanto durante la carga de flotación como en condiciones simuladas de final de descarga, si el equipo de prueba lo permite. Compare ambos extremos medidos con los valores mínimo y máximo de tensión permitidos publicados por el fabricante. Si el mínimo medido cae por debajo del umbral de captación de la bobina después de añadir la caída máxima de tensión del cable, se debe aumentar la sección del cable o reducir la impedancia de la fuente de CC. Si el máximo supera la tensión nominal de la bobina, el punto de ajuste del cargador o una solución con resistencia en serie deben revisarse con el fabricante. Registre las pruebas documentales de esta comprobación en el acta de aceptación en sitio.
Seleccionar una bobina de cierre fuera del intervalo de accesorios aprobado por el fabricante para un modelo VCB determinado introduce varios riesgos simultáneamente. La geometría mecánica de la bobina puede no acoplarse correctamente al mecanismo de liberación del pestillo y provocar un enganche incompleto. Las características eléctricas —resistencia, inductancia y perfil de fuerza— pueden no producir el tiempo de desplazamiento correcto del émbolo respecto a la secuencia del interruptor auxiliar, lo que podría quemar la bobina por una desenergización tardía. También podrían quedar anuladas la garantía del fabricante y la certificación de ensayos de tipo del conjunto. Dado que IEC 62271-1 asigna al estándar del proyecto y a la documentación del fabricante la responsabilidad sobre el diseño completo del circuito de control, cualquier desviación de la especificación aprobada de la bobina requiere una revisión formal de ingeniería y, en muchas jurisdicciones, nuevas pruebas de validación antes de poner el interruptor en servicio.
