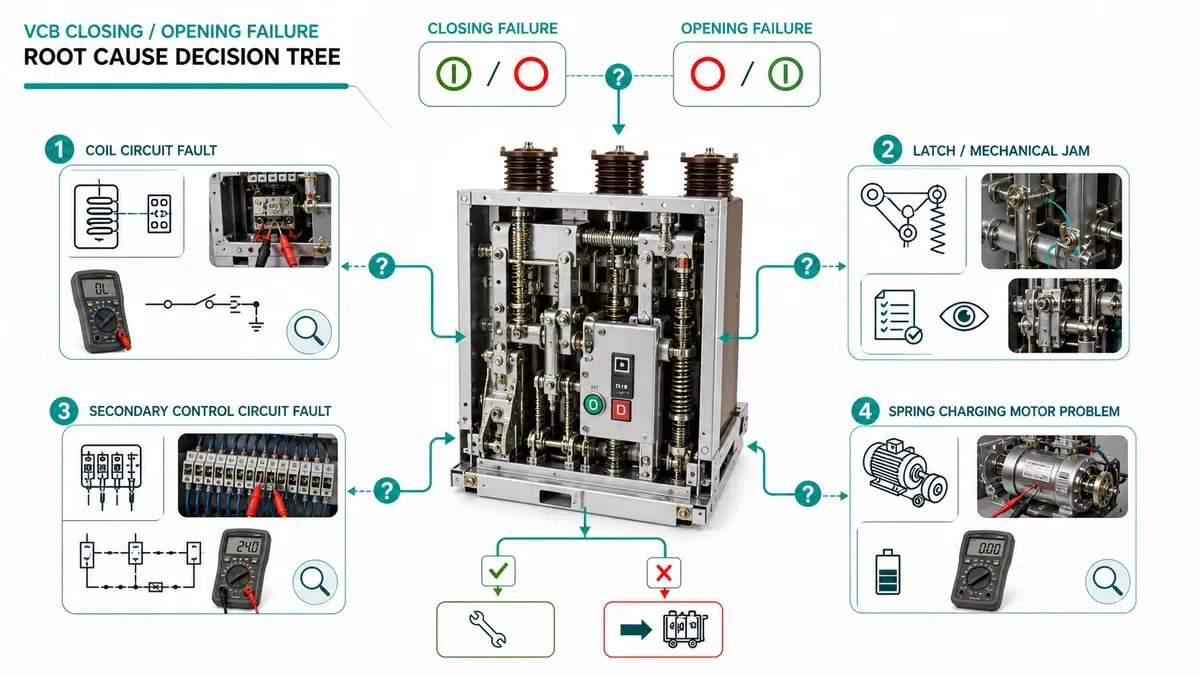

Un disyuntor de vacío que se niega a cerrarse o a dispararse debe diagnosticarse como un fallo del sistema, no como una sustitución automática de la bobina. El flujo de trabajo de campo más rápido separa cuatro ramas de causa raíz: circuito de bobina, mecanismo de enganche y desenganche, circuito de control secundario y mecanismo de energía almacenada.
Utilice las siguientes comprobaciones para confirmar las pruebas medibles antes de pedir repuestos: tensión en los terminales de la bobina durante el comando, resistencia de la bobina, enganche del pestillo, temporización del contacto auxiliar, comportamiento del relé antibombeo, carga del muelle y recorrido del mecanismo. Cuando un valor no figure en el manual del OEM, verifíquelo con la hoja de datos del fabricante o la especificación del proyecto.
La tabla de diagnóstico rápido que figura a continuación debe completarse antes de desmontar el mecanismo o sustituir una bobina. Está escrito como un cuadro de solución de problemas: síntoma, primera prueba, causa raíz probable y siguiente acción.
| Síntoma | Primera prueba | Causa probable | Próxima acción |
|---|---|---|---|
| Comando de cierre presente, sin sonido de cierre | Medir la tensión en los bornes de la bobina de cierre durante la orden | Fusible abierto, contacto auxiliar defectuoso, contacto del relé antibombeo abierto o circuito de bobina roto. | Trace hacia atrás desde el terminal de la bobina hasta la alimentación de CC y registre la caída de tensión |
| Se oye el sonido de cierre, el interruptor no se cierra | Confirme la indicación de carga del muelle y el movimiento de liberación del pestillo | Pestillo de cierre atascado, pestillo de disparo no reajustado, baja energía del muelle o fricción del mecanismo. | Descargue los muelles de forma segura, inspeccione el recorrido del pestillo/rodillo/émbolo y compárelo con los límites del OEM. |
| Orden de disparo presente, sin sonido de disparo | Mida la tensión y la resistencia de la bobina de disparo | Bobina de disparo abierta, contacto auxiliar 52a no cierra, conector secundario suelto o pérdida de alimentación de control. | Aísle la bobina, verifique la trayectoria de 52a e inspeccione las clavijas de desconexión del secundario. |
| Se oye el sonido de disparo, el disyuntor no se abre | Compruebe la barra de disparo, el eje de la pértiga, el varillaje y el recorrido de los contactos. | Pestillo de disparo atascado, contactos soldados, eje de la pértiga atascado o varilla de accionamiento averiada. | Detenga la operación de servicio y realice una inspección mecánica antes de volver a dar tensión. |
| El disyuntor se cierra y se dispara inmediatamente | Revise la entrada de disparo, el relé antibombeo y la secuencia de contactos auxiliares | Entrada de disparo del relé de protección, error lógico antibomba o contacto auxiliar mal temporizado. | Registre la secuencia de eventos y compárela con el esquema de control |

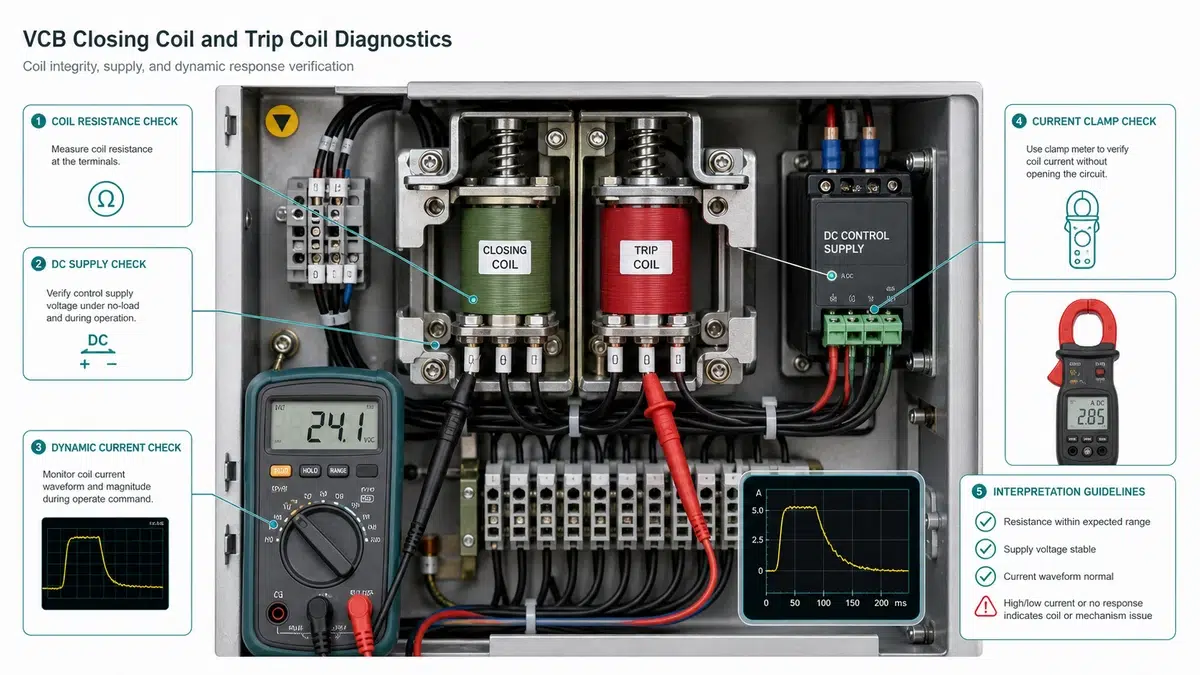

La falla de la bobina es una causa común de falla de cierre y apertura del VCB, pero la bobina no debe ser condenada hasta que el voltaje y el comportamiento del circuito sean verificados bajo comando. Una bobina puede probar correctamente en reposo y aún así fallar si el circuito secundario no puede suministrar tensión de captación durante el funcionamiento.
Mida la tensión en los bornes de la bobina de cierre o de disparo mientras la orden de cierre o disparo está activa. No se base únicamente en la tensión de los bornes en reposo. Una lectura baja en los terminales de la bobina significa que el fallo está aguas arriba de la bobina: fusible, unión de cableado, contacto auxiliar, salida de relé de protección, relé antibombeo o alimentación de control.
| Tensión nominal de control | Mínimo en el terminal de la bobina | Máximo en el terminal de la bobina |
|---|---|---|
| 48 V CC | 38 V CC | 58 V CC |
| 110 V CC | 88 V CC | 132 V CC |
| 220 V CC | 176 V CC | 264 V CC |
| 230 V CA | 184 V CA | 253 V CA |
Aísle el circuito de la bobina y desconecte las vías paralelas antes de medir la resistencia. Compare la lectura con la placa de características o la hoja de datos del OEM. La resistencia del devanado de cobre cambia con la temperatura, por lo que se debe registrar la temperatura ambiente y si la bobina se ha activado recientemente.
| Resultado medido | Interpretación | Acción |
|---|---|---|
| Dentro de +/-10% de la placa de características | Bobinado de la bobina probablemente intacto | Continuar con las comprobaciones de tensión y sincronización |
| Circuito abierto | Bobinado o cable roto | Sustituir la bobina |
| Más de 20% por debajo de la placa de características | Posible cortocircuito entre curvas | Sustituya la bobina y verifique la tensión de alimentación |
| Resistencia casi nula | Cortocircuito en el terminal o fallo del componente de supresión | Aislar el componente accesorio y volver a probarlo |
Una resistencia dentro de la tolerancia no descarta un daño térmico localizado. Inspeccione la bobina, la superficie del devanado, las salidas de los cables y el aislamiento de los terminales. El barniz marrón, el aislamiento agrietado, los cables fundidos o el olor a quemado son suficientes para retirar la bobina del servicio aunque la resistencia siga pareciendo aceptable.
Las bobinas de cierre son normalmente dispositivos de corta duración. Si el relé antibombeo, el contacto auxiliar o el interruptor de posición del mecanismo mantienen la bobina excitada demasiado tiempo, la bobina puede quemarse aunque su calidad original fuera aceptable. Registre la duración del mando con un comprobador de relés temporizados, un osciloscopio o una pinza amperimétrica.
El conjunto de pestillo y puntal convierte la energía almacenada del muelle en un movimiento controlado del contacto. Una bobina sana y un muelle completamente cargado no pueden accionar el interruptor si la fuerza de liberación del pestillo es demasiado alta, el puntal no se rearma o el desgaste ha modificado la geometría de enganche.
Inspeccione la nariz del pestillo, la placa de retención, el rodillo, el pasador de pivote y el resorte de restablecimiento. Utilice los límites OEM cuando estén disponibles. Si no existe un límite específico para el proyecto, considere los valores que se indican a continuación como indicadores de selección conservadores y confírmelos con el fabricante antes de la aceptación final.
| Punto de control | Límite de detección | Lo que sugiere el fracaso |
|---|---|---|
| Profundidad de enganche del pestillo | dentro de +/-0,2 mm del valor de diseño | Cara de retención desajustada o desgastada |
| Desgaste del pestillo | más de 0,5 mm de desgaste es de alto riesgo | Disparo retardado o fallo de liberación |
| Desgaste del pivote del puntal | un tamaño inferior en más de 0,1 mm es de alto riesgo | Pérdida de movimiento y reinicio inestable |
| Juego radial del rodillo de cierre | más de 0,2 mm es de alto riesgo | Tiempo de cierre o apertura incoherente |
| Desplazamiento sin émbolo | menos de 1,5 mm es de alto riesgo | La fuerza de la bobina se utiliza antes de la liberación del pestillo |
En el contexto de la selección del modelo, compare el resultado del diagnóstico con el Página de selección de disyuntores de vacío XBRELE.
El tiempo de funcionamiento fuera de la banda OEM después de confirmar la tensión de la bobina y la carga del muelle es una fuerte evidencia de arrastre del pestillo o del elevador. Si el tiempo de cierre o el tiempo de apertura es más de 20% por encima del valor superior esperado, detenga la operación de rutina e inspeccione el tren de liberación mecánica.
El rendimiento sin disparo verifica que el interruptor se abrirá incluso cuando permanezca presente una orden de cierre. Aplique el comando de cierre nominal y el comando de disparo nominal de acuerdo con el método de prueba del OEM. El interruptor debe cerrarse, abrirse y permanecer abierto. Los puntos de fallo son el tiempo de rearme del puntal, la geometría del cierre o la fricción excesiva en el tren de cierre. Los documentos de las series IEC 62271-100 e IEEE C37 proporcionan el contexto de los estándares, pero el valor de aceptación real debe provenir del manual del interruptor.

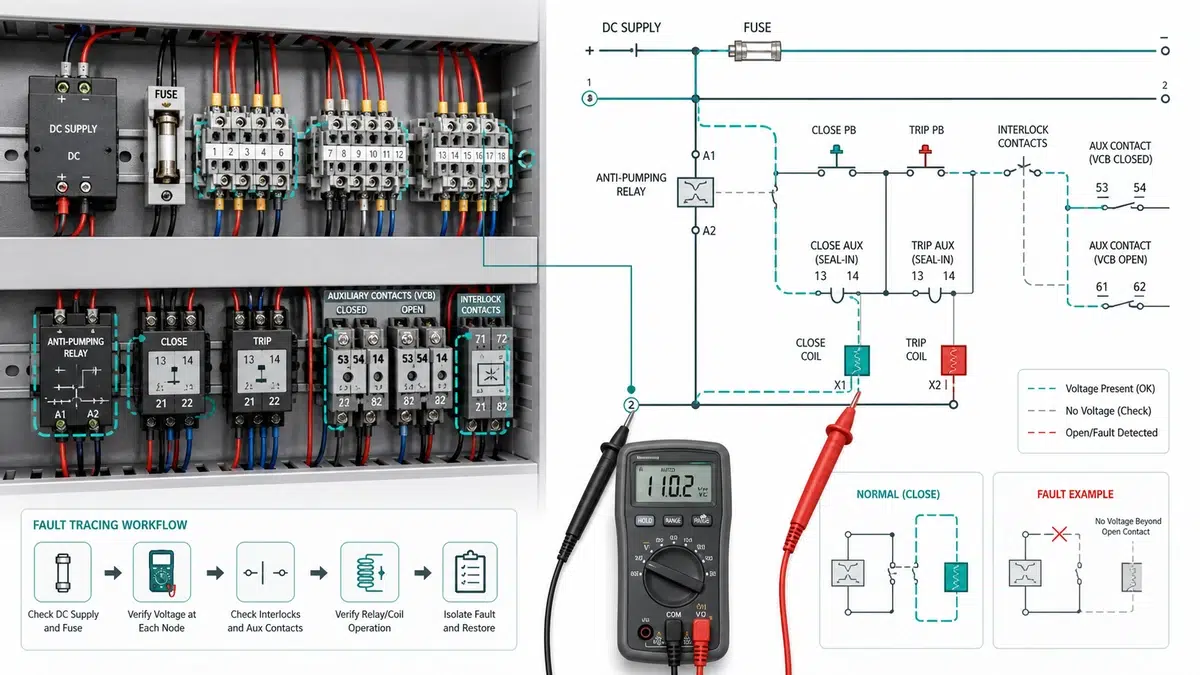

Las averías del circuito secundario a menudo se diagnostican erróneamente como averías de la bobina porque el síntoma de campo es el mismo: sin cierre, sin disparo, funcionamiento intermitente o disparo inmediato después del cierre. El método práctico es trabajar hacia atrás desde los terminales de la bobina hacia la alimentación de control.
Compruebe la salida del cargador, la tensión de la batería, la continuidad del fusible de CC, el estado del MCB y la ondulación. Un suministro aceptable en el cargador pero bajo en el bloque de terminales del disyuntor indica una caída del cable, resistencia del portafusibles o un terminal suelto.
| Consulte | Resultado aceptable | Dirección del fallo |
|---|---|---|
| Tensión del bus de CC | valor nominal dentro de la tolerancia del proyecto | Batería, cargador o fusible aguas arriba |
| Continuidad del fusible o MCB | circuito cerrado | Funcionamiento del fusible o problema mecánico del magnetotérmico |
| Ondulación en la alimentación de CC | bajo y estable | Problema con el condensador del cargador o el rectificador |
| Caída de tensión en la bobina | ninguna caída importante bajo el mando | Junta de cableado, contacto de relé o contacto de enchufe |
La continuidad por sí sola no es suficiente. Un terminal corroído puede pasar una prueba de continuidad sin carga y fallar con corriente de bobina. Mida la caída de tensión durante el mando e inspeccione las clavijas, los tornillos de los terminales, los casquillos de los cables y las curvas del arnés. Si el cableado de control es corto, debe investigarse si la resistencia es superior a 0,3 ohmios.
Los contactos auxiliares 52a y 52b deben cambiar de estado en la parte correcta de la carrera de funcionamiento. Una resistencia de contacto elevada, una posición incorrecta de la leva o una conmutación retardada pueden bloquear la lógica de cierre/desconexión o mantener la bobina activada después del funcionamiento. Como regla de cribado, investigue cualquier ruta de contacto de control por encima de 0,5 ohm bajo la corriente de control esperada.
El relé antibombeo impide que se repitan las órdenes de cierre cuando se retiene una señal de cierre. Si falla al rearmarse, se bloquea la siguiente orden de cierre. Si no funciona, el interruptor puede intentar cerrarse repetidamente contra un fallo. Confirme la resistencia de la bobina del relé, la captación, la desconexión y la resistencia del contacto de retención y, a continuación, compare la temporización con el esquema de control.

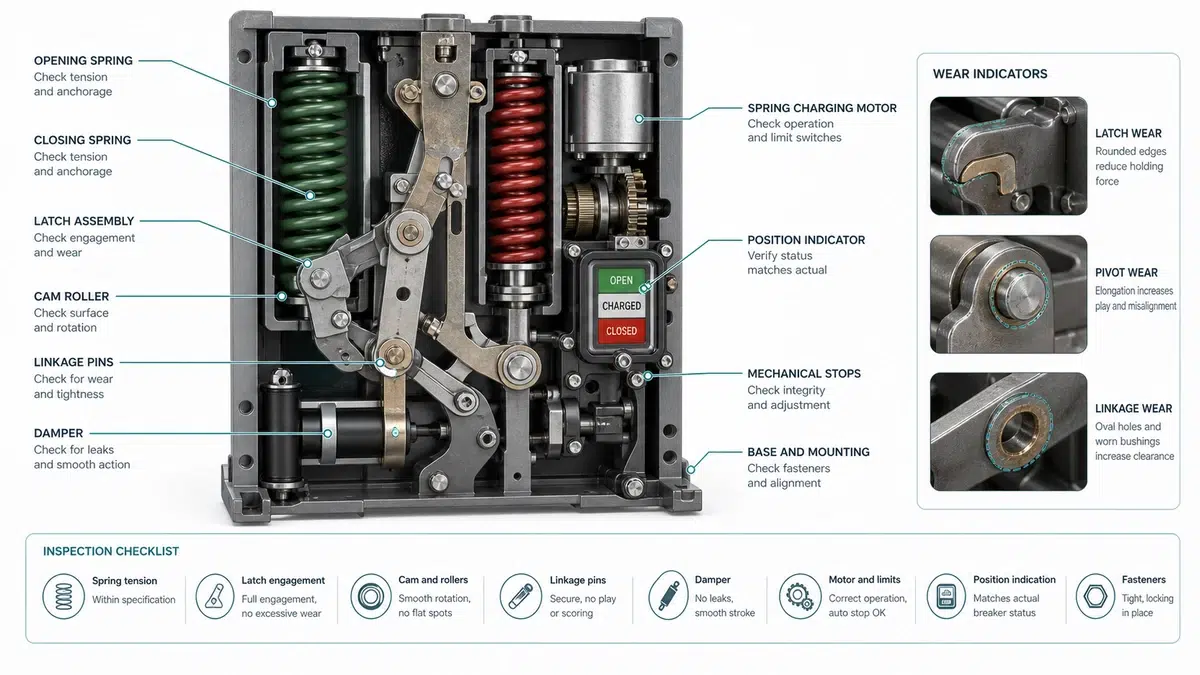

Cuando la tensión de la bobina, la resistencia de la bobina, el movimiento del pestillo y la lógica del circuito secundario son aceptables, el mecanismo de funcionamiento de energía almacenada se convierte en el siguiente sospechoso. La mayoría de los fallos se producen progresivamente por desgaste, lubricación seca, entrada de humedad o alto número de operaciones.
Confirme que el indicador de resorte cargado es correcto, que la corriente del motor de carga es estable y que el tiempo de carga no ha aumentado bruscamente con respecto a la línea de base de mantenimiento. Un aumento del tiempo de carga superior a 20% es un motivo para inspeccionar el motor, el reductor, el muelle, el interruptor de fin de carrera y el enclavamiento antirrecarga.
Compruebe si hay pérdida de movimiento en pasadores, bujes, horquillas, rodillos de leva, muelles de retorno y ejes. El desgaste en varias juntas pequeñas puede combinarse en un gran error de desplazamiento. Utilice sólo el lubricante especificado por el fabricante; la grasa pesada en ambientes polvorientos o fríos puede crear un funcionamiento lento.
El estado del aceite del amortiguador afecta a la velocidad de apertura y al rebote del contacto. El aceite lechoso indica humedad. Un recorrido irregular del pistón indica contaminación o daños en la junta. Un muelle amortiguador colapsado puede permitir un recorrido excesivo y una posición de contacto final inconsistente.
En el contexto de las normas, la norma IEEE C37.09 describe los procedimientos de prueba estándar para disyuntores de alta tensión de CA por encima de 1000 V; utilice la dirección Página de la norma IEEE C37.09 como contexto y, a continuación, verifique los límites de servicio exactos comparándolos con el manual del OEM y la especificación del proyecto.
La mejor secuencia comienza con pruebas que son rápidas, no invasivas y altamente diagnósticas. Evite desmontar el mecanismo antes de registrar las pruebas básicas de tensión y del circuito secundario.
Cada medición debe estar vinculada a una fuente de aceptación. Un valor de un artículo genérico es sólo un valor de cribado; el límite final de aprobado/no aprobado debe proceder del manual del OEM, la especificación del proyecto o el procedimiento de ensayo aplicable.
| Herramienta o registro | Qué verifica | Fuente de aceptación |
|---|---|---|
| Multímetro digital | Tensión de control en el bloque de terminales y en el terminal de la bobina durante la orden | Esquema eléctrico OEM y tolerancia de tensión de control del proyecto |
| Ohmímetro o medidor de baja resistencia | Resistencia de la bobina de cierre, bobina de disparo, contacto auxiliar y contacto de enchufe | Placa de características, hoja de datos de piezas de recambio o base de mantenimiento |
| Analizador de tiempo | Tiempo de cierre, tiempo de apertura, secuencia sin disparo y coherencia del recorrido de los contactos. | Manual del OEM, registro FAT/SAT o especificación de prueba del proyecto |
| Comprobador de resistencia de aislamiento | Aislamiento del circuito de control y apantallamiento del aislamiento principal tras humedad o contaminación | Manual OEM y especificación de puesta en servicio del proyecto |
| Comprobador de resistencia de contacto | Estado de la vía de contacto principal cuando los síntomas de fallo sugieren desgaste o calentamiento | Manual OEM, línea base de mantenimiento y registro de aceptación del proyecto |
| Esquema de control y registro de eventos | Salida de relé, trayectoria antibombeo, estado de enclavamiento y secuencia de comandos | Revisión esquemática aprobada y registro de eventos del relé de protección |
| Prioridad | Consulte | Tiempo típico | Herramienta |
|---|---|---|---|
| 1 | Tensión de control en el bloque de terminales | menos de 5 min | multímetro digital |
| 2 | Continuidad del fusible o MCB | menos de 5 min | comprobador de continuidad |
| 3 | Tensión en bornes de bobina durante la orden | De 5 a 10 minutos | multímetro o registrador |
| 4 | Resistencia de la bobina | De 5 a 10 minutos | ohmímetro |
| 5 | Estado y resistencia del contacto auxiliar | 10 a 15 minutos | multímetro |
| 6 | Relé antibombeo recogida/descarga | 10 a 15 minutos | comprobador o medidor de relés |
| 7 | Carga del muelle y corriente del motor | 10 a 15 minutos | pinza amperimétrica |
| 8 | Holgura del pestillo y recorrido del émbolo | 15 a 30 minutos | galga de espesores |
| 9 | Inspección del elevador y la leva | De 20 a 40 minutos | herramientas de inspección |
| 10 | Desgaste de contactos o comprobaciones de interruptores | De 30 a 60 minutos | Herramientas de prueba OEM |
Si la operación manual funciona pero falla la operación eléctrica, céntrese en el circuito de la bobina y en el circuito secundario. Si tanto el cierre como el disparo fallan, compruebe el suministro de control compartido antes de probar cada bobina. Si el interruptor se cierra pero se dispara inmediatamente, inspeccione la lógica antibombeo, la secuencia de contactos auxiliares, el enclavamiento y las entradas de disparo del relé de protección.
Para el lado del circuito de control del flujo de trabajo, utilice la función guía de disparo, cierre y antibombeo del circuito secundario. Para los registros de puesta en servicio, conserve el Lista de comprobación para la aceptación del FAT/SAT de VCB junto al archivo de mantenimiento.
Un equipo de servicio encontró que un disyuntor de 110 V CC no se cerraba desde el panel, pero la bobina de cierre no estaba en circuito abierto. El bloque de terminales medía 109 V CC en reposo. Durante la orden de cierre, la tensión medida en el terminal de la bobina cayó a 61 V CC mientras que el bloque de terminales se mantuvo por encima de 105 V CC.
El ejemplo de diagnóstico apunta lejos de una sustitución automática de la bobina. La caída medida indica una alta resistencia entre el bloque de terminales y el terminal de la bobina: una clavija suelta, un contacto auxiliar oxidado, un contacto de relé débil o un cable de control dañado. La acción correctiva consiste en dividir el circuito en secciones de prueba cortas, registrar la tensión bajo mando en cada nodo, reparar el punto de alta resistencia y repetir la prueba de cierre antes de pedir una bobina de repuesto.
Cuando se confirma la causa raíz, la decisión de reparación debe basarse en el riesgo de servicio, la compatibilidad y el plazo de entrega, no sólo en el precio de la pieza.
| Datos necesarios | Por qué es importante |
|---|---|
| Tensión nominal y nivel de aislamiento | Evita la infravaloración del aislamiento |
| Corriente nominal | Confirma la capacidad térmica |
| Corriente de corte por cortocircuito | Confirma la capacidad de eliminación de fallos |
| Actualizar | Confirma el deber de proximidad |
| Secuencia de funcionamiento | Confirma la idoneidad de la obligación y el reenganche |
| Voltaje de control | Coincide con las bobinas de cierre/desconexión y el motor |
| Número de bobinas de disparo | Coincide con el régimen de protección |
| Dimensiones de casete o bastidor fijo | Confirma la intercambiabilidad física |
| Dibujo del enchufe secundario | Confirma la compatibilidad del control |
Reemplace el interruptor completo cuando la trayectoria del interruptor en vacío ya no pueda repararse, el bastidor del mecanismo o el eje principal estén dañados, no se disponga de piezas OEM compatibles o el interruptor esté cerca del límite de resistencia mecánica y esté instalado en un alimentador crítico.
Los repuestos específicos son apropiados cuando la causa principal se aísla a una bobina, un bloque de contactos auxiliares, un relé antibombeo, un motor de carga, un rodillo de enclavamiento o un accesorio de resorte. Un paquete de repuestos práctico para alimentadores críticos incluye bobina de cierre, bobina de disparo, relé antibombeo, motor de carga, interruptor auxiliar, juego de rodillos de enclavamiento y contactos de enchufe comunes.
Complete el árbol de causas raíz de fallos de cierre y apertura antes de emitir una orden de compra. Registre la tensión de la bobina, la resistencia de la bobina, la evidencia de cierre, el estado de carga del muelle y la continuidad del circuito secundario. Para los datos de cotización, utilice el Lista de verificación de solicitud de presupuesto de VCB.
La baja tensión en los terminales de la bobina de cierre durante el impulso de mando es la primera comprobación más común. Si la tensión en el bloque de terminales es normal pero la tensión en los terminales de la bobina cae, inspeccione los contactos auxiliares, los fusibles, las uniones del cableado y los contactos del relé antibombeo antes de sustituir la bobina.
Aísle cada bobina y mida la resistencia comparándola con la placa de características o la hoja de datos del OEM. Una lectura abierta confirma un bobinado o cable roto. Una lectura muy baja sugiere un cortocircuito entre espiras. Si las lecturas de ambas bobinas son correctas, el fallo suele estar en el circuito secundario compartido.
El funcionamiento manual puede ser posible durante el mantenimiento aislado si el manual del OEM lo permite y el mecanismo está en el estado correcto de carga o descarga. El funcionamiento manual no prueba que el circuito eléctrico esté en buen estado.
Mida la resistencia de la bobina de cierre y disparo durante el mantenimiento programado y después de cualquier evento de cierre o disparo fallido. Registre la temperatura, la fecha de la prueba y el instrumento para poder comparar la tendencia entre los ciclos de mantenimiento.
Si el indicador de carga es normal pero el martillo no funciona, inspeccione el enganche del pestillo, el movimiento del rodillo de leva, el movimiento perdido del varillaje y la secuencia de liberación del muelle antes de condenar el muelle.
Reemplace el interruptor cuando la trayectoria del interruptor, el bastidor, el eje o la situación de compatibilidad creen más riesgo que una reparación específica. La reparación suele ser razonable cuando el fallo se aísla en bobinas, relés, contactos auxiliares, motores o accesorios de enclavamiento.
Los principales riesgos son el ajuste del casete, el desajuste de la clavija secundaria, la sincronización de los contactos auxiliares, la energía del muelle de cierre y las diferencias entre contactos. Confirme por escrito las dimensiones, los valores nominales y la compatibilidad del circuito secundario antes de la adquisición.
