Saiba como as funções de comutação de motores, transformadores e capacitores diferem e como selecionar o disjuntor ou contator de média tensão correto.
Nos sistemas elétricos de média tensão (MT), poucas decisões têm mais consequências do que a seleção do dispositivo de chaveamento correto para uma aplicação específica. Um disjuntor ou contator perfeitamente adequado para a partida do motor pode falhar catastroficamente quando aplicado à comutação do capacitor, enquanto um dispositivo projetado para a interrupção da corrente de magnetização do transformador pode se mostrar inadequado para as graves correntes de inrush da partida do motor em toda a linha.
Ao longo de meus 18 anos de trabalho com sistemas de energia industrial - de instalações petroquímicas ao longo da Costa do Golfo a operações de mineração em Nevada - testemunhei em primeira mão as consequências onerosas de equipamentos de comutação mal aplicados. Em um incidente memorável em uma usina de processamento de aço, um contator a vácuo classificado para comutação de motores foi instalado em um banco de capacitores de correção do fator de potência. Em três meses, os contatos se desgastaram a ponto de falhar, causando uma interrupção não planejada que custou à instalação mais de $200.000 em perda de produção.
Este artigo fornece uma estrutura de decisão sistemática para combinar as funções de comutação com o equipamento apropriado. Examinaremos os diferentes estresses elétricos associados às aplicações de comutação de motores, transformadores e capacitores, exploraremos a física por trás de cada tipo de serviço e desenvolveremos critérios práticos de seleção que os engenheiros e gerentes de instalações podem aplicar em campo.

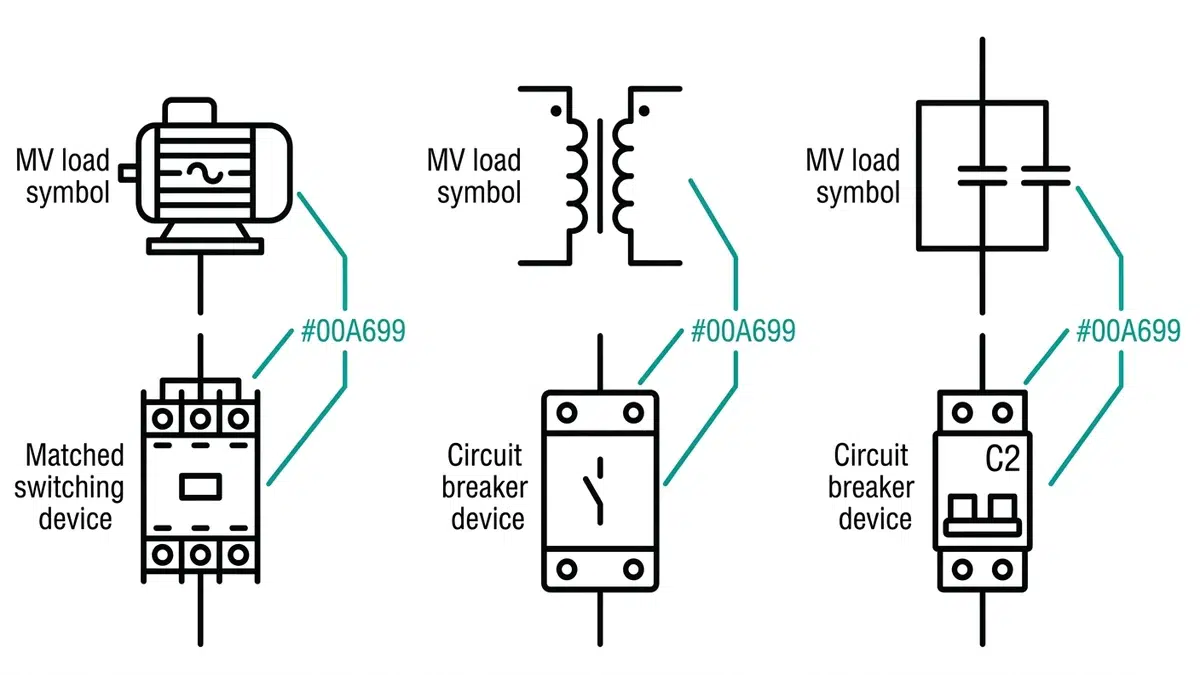

Toda aplicação de comutação impõe tensões elétricas e mecânicas exclusivas aos dispositivos de interrupção. Essas tensões se manifestam durante três fases críticas: energização (fechamento), operação em estado estável e desenergização (abertura). A gravidade e a natureza dessas tensões variam drasticamente entre os tipos de aplicação.

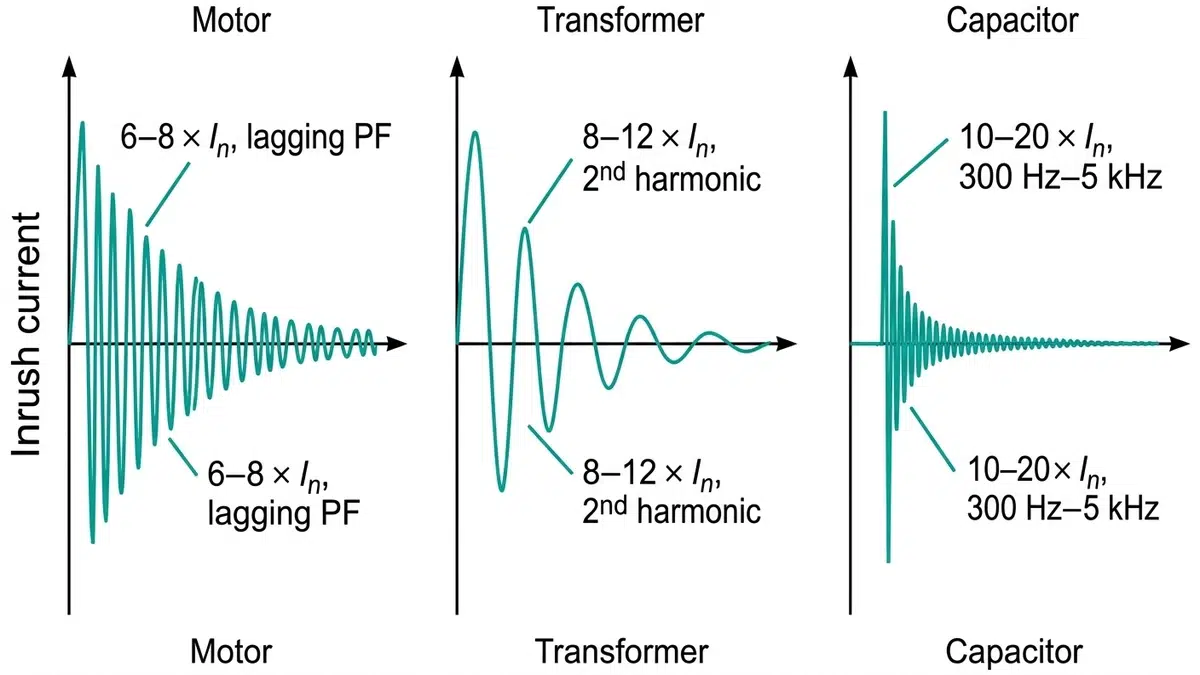

Comutação do motor envolve o gerenciamento de altas correntes de inrush durante a partida (normalmente de 6 a 8 vezes a corrente nominal), condições de rotor travado e a energia regenerativa que os motores podem realimentar durante a parada. A carga é predominantemente indutiva, com fatores de potência durante a partida geralmente abaixo de 0,3.
Comutação do transformador apresenta desafios decorrentes de correntes de inrush de magnetização que podem atingir de 8 a 12 vezes a corrente nominal, o fenômeno de inrush simpático ao energizar transformadores em paralelo e a interrupção de pequenas correntes de magnetização que podem causar perigosos transientes de tensão.
Comutação do capacitor cria, talvez, as condições transitórias mais severas, com correntes de inrush que podem exceder 100 vezes a corrente nominal em frequências de vários quilohertz, juntamente com tensões de restabelecimento de alta frequência durante a abertura que podem chegar a 2-3 por unidade de tensão do sistema.
Para entender por que essas aplicações diferem, é necessário examinar a física subjacente. Os motores apresentam alta impedância durante a partida porque o rotor ainda não desenvolveu a contra-EMF. À medida que o motor acelera, a impedância aumenta e a corrente diminui seguindo uma curva de decaimento exponencial característica.
Os transformadores sofrem inrush devido à saturação do núcleo quando energizados em um ponto desfavorável da onda de tensão. Se o transformador for energizado no cruzamento zero da tensão e o núcleo tiver fluxo residual na mesma polaridade que o semiciclo inicial produziria, o núcleo satura e a impedância de magnetização cai para essencialmente a resistência do enrolamento.
Os capacitores apresentam o cenário de inrush mais extremo porque representam um curto-circuito para transientes de alta frequência. Quando um banco de capacitores é energizado, a frequência natural do circuito (determinada pela indutância e capacitância da fonte) determina a frequência e a magnitude da corrente de partida.
O método de partida do motor influencia significativamente os requisitos do dispositivo de comutação. A partida em toda a linha (DOL) impõe o trabalho mais severo, exigindo dispositivos capazes de gerar e interromper a corrente total do rotor bloqueado. Os métodos de partida com tensão reduzida - autotransformador, reator ou estado sólido - reduzem, mas não eliminam esse estresse.
Para motores de média tensão, a IEEE C37.20.7 e a IEC 62271-106 definem protocolos de teste específicos para aplicações de comutação de motores. Essas normas especificam:

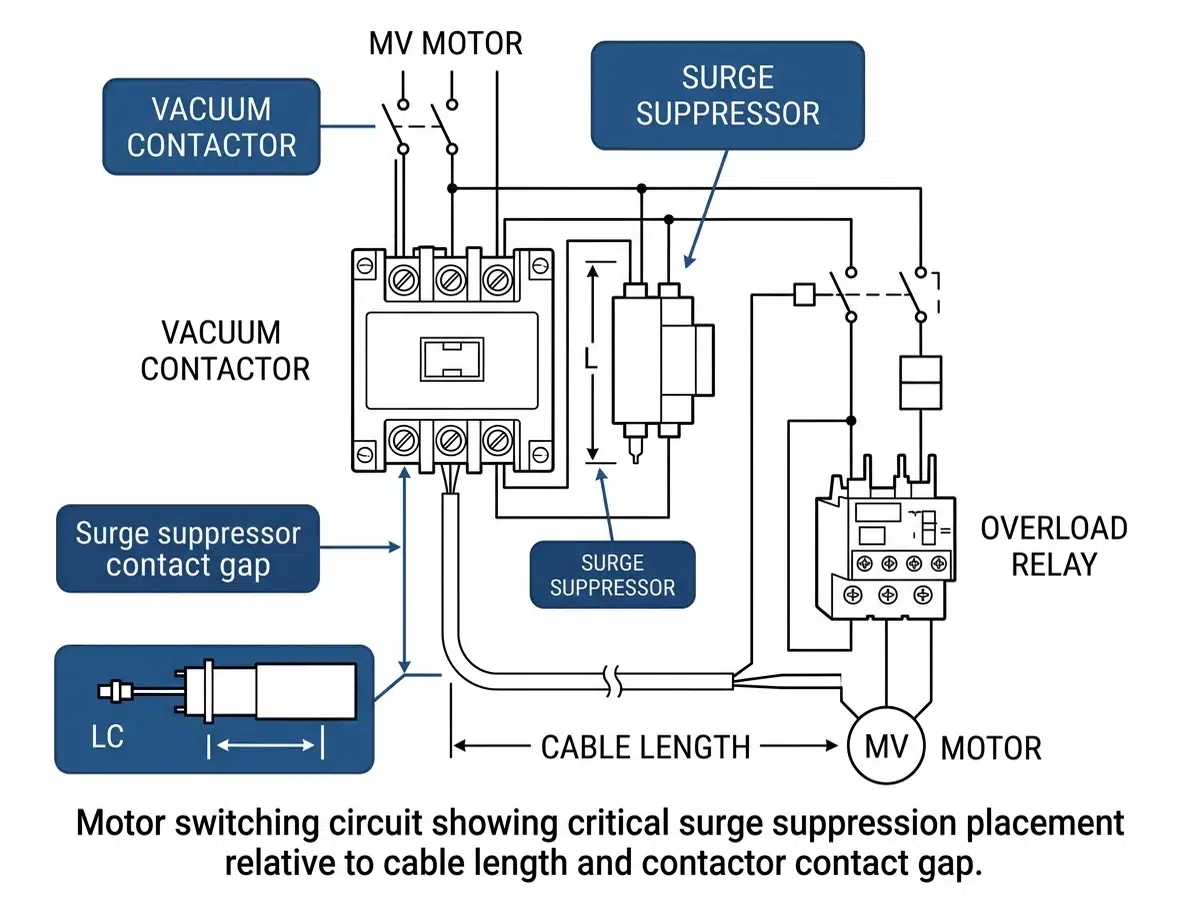

A moderna comutação de motores de média tensão utiliza predominantemente a tecnologia de interruptor a vácuo. Os contatores e disjuntores a vácuo oferecem várias vantagens para o serviço do motor:
O painel de distribuição de SF6 continua sendo viável para a comutação de motores, mas não oferece nenhuma vantagem específica e traz preocupações ambientais devido ao potencial de aquecimento global do SF6.
Ao selecionar o equipamento de comutação do motor, os engenheiros devem verificar:
A comutação do transformador apresenta um paradoxo: as correntes envolvidas são relativamente pequenas (normalmente 1-2% da corrente nominal para a corrente de magnetização), mas o dever de comutação pode ser mais prejudicial do que interromper as correntes de falha. Isso ocorre devido ao corte de corrente e aos transientes de tensão resultantes.
Quando um interruptor a vácuo ou a SF6 abre enquanto carrega uma pequena corrente de magnetização, o arco pode se extinguir antes que a corrente natural zere. Essa interrupção prematura - corte de corrente - deixa a energia armazenada no campo magnético do transformador. Essa energia se converte em um transiente de tensão de acordo com:
V = I × √(L/C)
Onde I é a magnitude da corrente cortada, L é a indutância do transformador e C é a capacitância efetiva. As tensões de pico podem chegar a 3-5 por unidade, o que pode danificar o isolamento do transformador.
Ao energizar um transformador em paralelo com transformadores já energizados, pode ocorrer uma corrente de inrush solidária. A corrente de inrush do transformador energizado cria uma queda de tensão na impedância da fonte, que pode desenergizar parcialmente os transformadores em funcionamento, fazendo com que eles consumam corrente de magnetização adicional. Esse fenômeno prolonga a duração das correntes de energização elevadas e deve ser considerado no dimensionamento dos dispositivos de comutação.
Várias abordagens minimizam os transientes de comutação do transformador:
A comutação de capacitores representa a tarefa de comutação mais severa em sistemas de energia. O desafio se intensifica drasticamente nas configurações back-to-back, em que vários bancos de capacitores compartilham um barramento comum.
Ao fechar em um banco de capacitores isolado, a corrente de irrupção é limitada pela indutância da fonte, o que normalmente resulta em magnitudes de irrupção moderadas (embora ainda em alta frequência). Entretanto, na comutação back-to-back, os bancos de capacitores já energizados fornecem uma fonte de corrente de alta frequência e baixa impedância. As correntes de inrush podem exceder 100 vezes a corrente nominal em frequências de 2 a 10 kHz.
A corrente de pico de inrush para comutação back-to-back pode ser estimada:
I_peak = V × √(C_equivalente/L_conexão)
Onde L_connecting representa apenas a indutância do barramento que conecta os bancos de capacitores - normalmente um valor muito pequeno medido em microhenries.

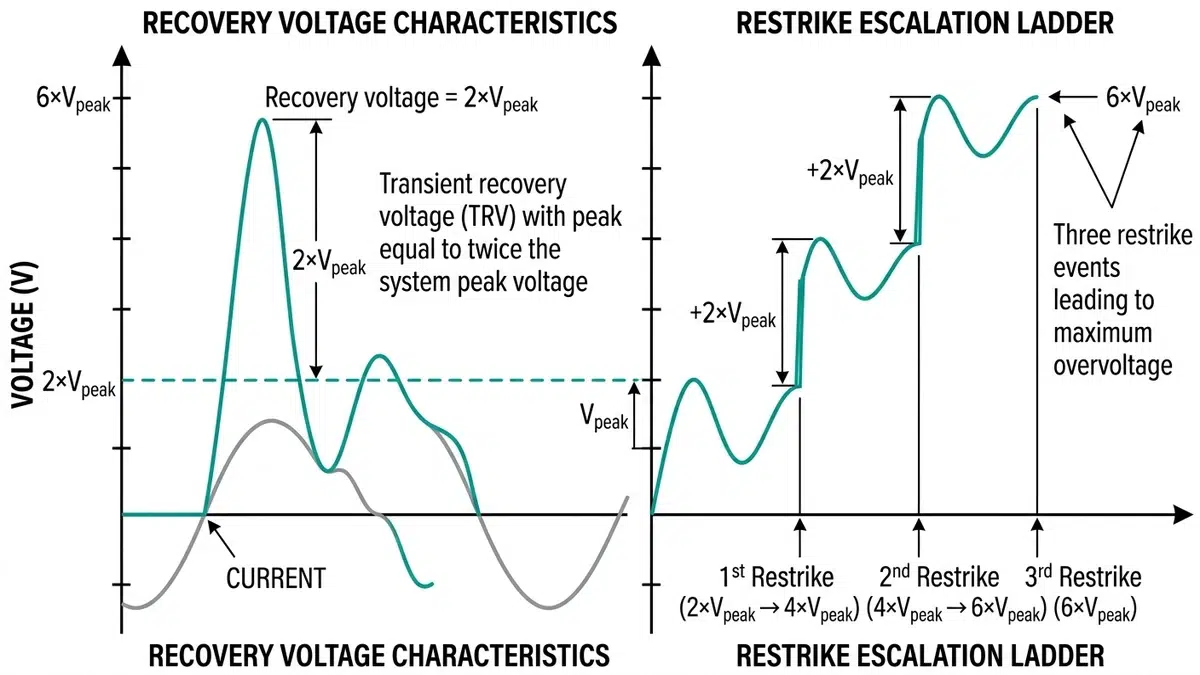

Durante a desenergização do capacitor, a interrupção da corrente no cruzamento natural do zero deixa o capacitor carregado na tensão de pico do sistema. Dentro de um meio ciclo, a tensão do sistema atinge a polaridade oposta, criando uma tensão nos contatos de abertura de aproximadamente 2 por unidade.
Se o interruptor for reiniciado (restabelecer o arco), a tensão do capacitor se inverterá rapidamente. Se ocorrer outro restabelecimento, a tensão pode aumentar ainda mais. Esse fenômeno, chamado de escalonamento de tensão, pode produzir tensões superiores a 4-5 por unidade, causando uma falha catastrófica do equipamento.
A IEC 62271-100 e a IEEE C37.09 definem requisitos específicos para dispositivos de comutação de capacitores:
Comece definindo claramente a carga:
A frequência de comutação afeta drasticamente a seleção do equipamento:
| Operações por dia | Classe de equipamento |
|---|---|
| < 5 | Disjuntor adequado |
| 5-30 | Contator ou disjuntor com resistência aprimorada |
| 30-100 | Contator de vácuo necessário |
| > 100 | Contator a vácuo com contatos de resistência estendida |
Para cada tipo de aplicação, calcule:
Motores:
- Corrente do rotor bloqueado = (HP do motor × 1000) / (√3 × V × PF_start × Eficiência)
- Aproximação típica: LRC = 6 × FLA
Transformers:
- Máximo de inrush ≈ 8-12 × corrente nominal (pico do primeiro meio-ciclo)
- Duração: 100ms a vários segundos, dependendo da relação X/R
Capacitores (back-to-back):
- Pico de inrush = 1,41 × V_L-L × √(C1 × C2 / (C1 + C2)) / √L_conexão
- Frequência = 1 / (2π × √(L_conexão × C_equivalente))

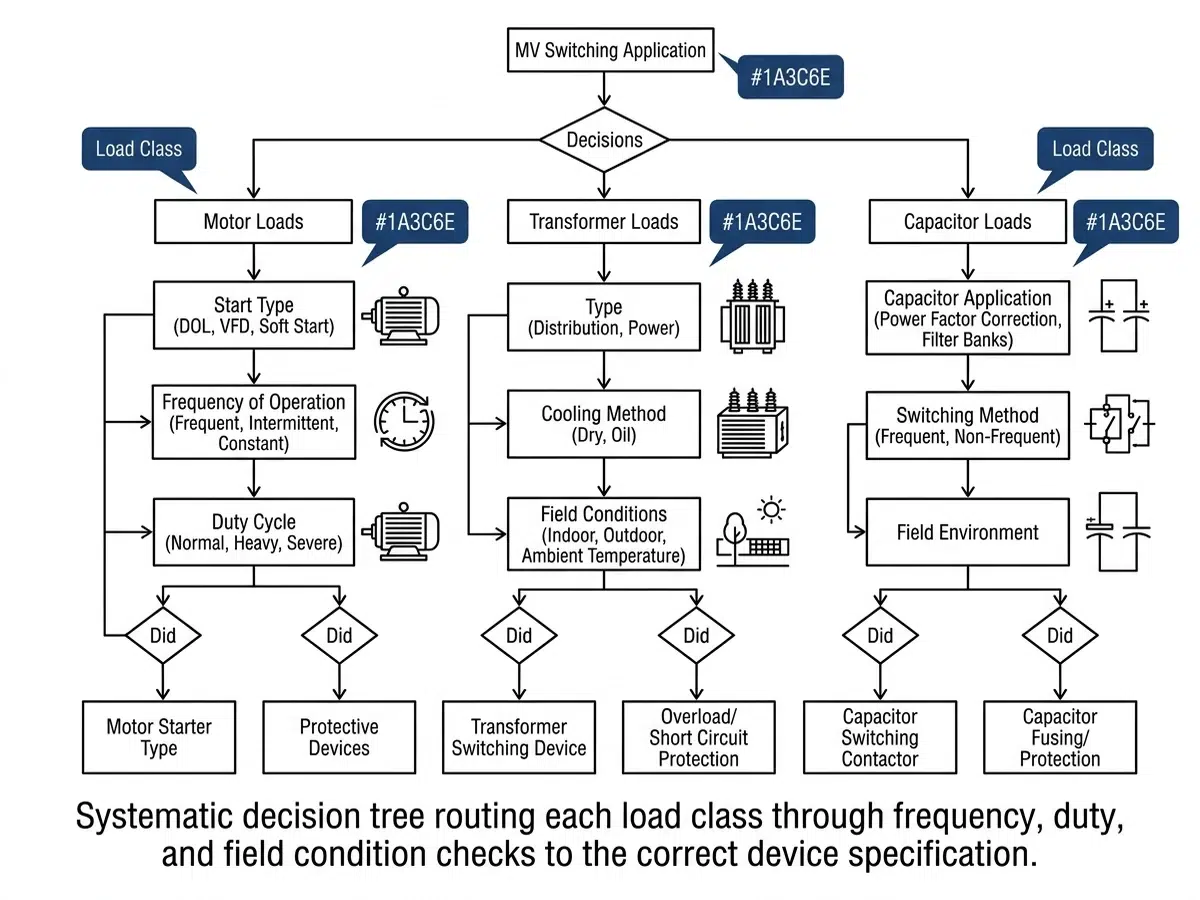

Ramo do motor:
- Se as operações forem > 30/dia → Contator de vácuo
- Se as operações forem ≤ 30/dia E o serviço de falha for < 50kA → Disjuntor a vácuo
- Se a taxa de falha for > 50kA → disjuntor SF6 com classificação de comutação do motor
Ramo do transformador:
- Se o transformador for < 5MVA E isolado → Disjuntor padrão com protetores contra surtos
- Se o transformador for ≥ 5MVA OU operação paralela → Disjuntor com chaveamento controlado
- Se for necessária uma comutação frequente → Adicione resistores de pré-inserção
Ramo do capacitor:
- Se for um banco isolado → Disjuntor com classificação C1/C2 (mínimo)
- Se back-to-back → disjuntor de classificação C2 COM reatores limitadores de corrente
- Se a frequência de comutação for > 10/dia → Contator de capacitor a vácuo com classificação C2
Uma mina de cobre no Arizona precisava de equipamentos de comutação para dez motores de moinho de bolas de 4.160V e 2.500HP. Cada motor daria partida de 6 a 8 vezes por dia com partida em toda a linha. As especificações iniciais exigiam disjuntores a vácuo.
Análise:
- Corrente de carga total: 310A por motor
- Corrente do rotor bloqueado: 1.860A (6× FLA)
- Operações: 6-8 por dia × 365 dias = 2.190-2.920 operações anuais
- Expectativa de vida útil de 20 anos: 44.000 a 58.400 operações
Solução:
Devido ao alto número de operações, os contatores a vácuo com capacidade para 1 milhão de operações se mostraram mais econômicos do que os disjuntores que exigem a substituição de contatos a cada 10.000 operações. A mina instalou contatores a vácuo com coordenação de fusíveis a montante, reduzindo o custo do ciclo de vida em 40%.
Uma concessionária regional apresentou falhas repetidas de disjuntores a vácuo em bancos de capacitores de 13,8kV e 12MVAR. A investigação revelou comutação back-to-back sem reatores limitadores de corrente.
Análise:
- Inrush back-to-back calculado: 18kA de pico a 4,2kHz
- Classificação do disjuntor: 10kA de pico de energização a 4kHz
- Resultado: Erosão de contato severa e eventual falha induzida por restrike
Solução:
A instalação de reatores limitadores de corrente de 500μH reduziu o inrush para 6kA de pico, bem dentro das classificações do disjuntor. A concessionária também fez o upgrade para disjuntores com classificação C2, eliminando falhas durante o período de monitoramento subsequente de cinco anos.
| Aplicação | Norma IEC | Padrão IEEE | Principais requisitos |
|---|---|---|---|
| Disjuntores gerais | IEC 62271-100 | IEEE C37.09 | Características nominais, métodos de teste |
| Comutação do motor | IEC 62271-106 | IEEE C37.20.7 | Requisitos do contator, resistência |
| Comutação do capacitor | IEC 62271-100 Anexo N | IEEE C37.09 | Classificação C1/C2, TRV |
| Comutação do transformador | IEC 62271-110 | IEEE C37.015 | Comutação de carga indutiva |
A documentação adequada garante que a seleção correta do equipamento sobreviva a mudanças de pessoal e modificações nas instalações:
[Referência de autoridade externa: Associação de Padrões IEEE (standards.ieee.org) para edições atuais de padrões de equipamentos de comutação]
Não, a comutação do motor e a comutação do capacitor impõem estresses fundamentalmente diferentes. O chaveamento do motor envolve uma corrente alta, baixa frequência e duração significativa, enquanto o chaveamento do capacitor produz transientes de frequência muito alta e tensões de restrição severas durante a abertura. Um disjuntor classificado para chaveamento de motor não tem o desempenho livre de restrike necessário para aplicações de capacitores. Sempre verifique se o disjuntor possui classificações específicas de comutação de capacitores (classificações de corrente de comutação de capacitores IEC C1/C2 ou IEEE) antes da aplicação.
Qualquer configuração em que vários bancos de capacitores se conectem a um barramento comum e possam ser chaveados independentemente requer consideração de chaveamento back-to-back. O fator crítico é a indutância entre os bancos - se essa indutância for menor do que aproximadamente 2mH, as correntes de inrush back-to-back provavelmente excederão as classificações dos bancos isolados. Calcule a indutância de conexão, incluindo barramentos, cabos e quaisquer reatores intencionais. Em caso de dúvida, aplique as classificações back-to-back; o prêmio de custo é mínimo em comparação com as consequências da falha.
O corte de corrente ocorre quando um interruptor extingue o arco antes do cruzamento zero da corrente natural. Os interruptores a vácuo são os mais suscetíveis, normalmente cortando correntes abaixo de 3 a 5 amperes. Para a comutação do motor, isso representa uma preocupação mínima, pois as correntes do motor são substanciais. No entanto, as correntes de magnetização do transformador geralmente estão dentro da faixa de corte. Quando cortada, a energia magnética armazenada se converte em transientes de tensão que podem exceder as capacidades de isolamento. A mitigação inclui protetores contra surtos nos terminais do transformador e, para aplicações sensíveis, disjuntores com características de corte mais baixas ou comutação controlada.
Os disjuntores são projetados para operação ocasional - normalmente classificados para 2.000 a 10.000 operações antes de exigir manutenção dos contatos. Os contatores são projetados especificamente para operações frequentes, com contatores a vácuo rotineiramente classificados para 1 milhão de operações ou mais. O cruzamento econômico geralmente ocorre em torno de 20 a 30 operações por dia. Acima desse limite, o custo de manutenção e o tempo de inatividade associados à substituição do contato do disjuntor geralmente excedem o custo inicial premium dos contatores. Além disso, os contatores geralmente oferecem uma operação mais rápida (fechamento em 20 a 50 ms contra 60 a 100 ms dos disjuntores), o que é benéfico para as aplicações de movimentação do motor.
Os disjuntores de SF6 oferecem vantagens em cenários específicos. Para aplicações de corrente de falta muito alta (acima de 50kA), os projetos de SF6 podem estar disponíveis em classificações em que a tecnologia a vácuo se torna desafiadora. O SF6 também apresenta níveis de corte de corrente mais baixos do que o vácuo, o que pode ser vantajoso para aplicações de comutação de transformadores. No entanto, as normas ambientais restringem cada vez mais o uso de SF6 devido ao seu potencial extremo de aquecimento global (23.500 vezes o CO2). A maioria das aplicações modernas favorece a tecnologia a vácuo, com o SF6 reservado para aplicações específicas de alto desempenho em que não há alternativa a vácuo.
Vários indicadores de campo sugerem incompatibilidade de aplicativos:
– Erosão de contato excessiva: O desgaste do contato que excede as curvas do fabricante indica excesso de tensão
– Evidência de restrição frequente: Padrões de corrosão nos contatos de comutação do capacitor sugerem uma capacidade inadequada de evitar restrições
– Temperaturas operacionais elevadas: Imagens térmicas mostrando aquecimento anormal indicam uma possível incompatibilidade de classificação de corrente
– Discrepâncias do contador de operações: Se as operações registradas excederem significativamente o dever esperado, reavalie o aplicativo
– Desvio de tempo: Alterações no tempo de fechamento/abertura podem indicar desgaste mecânico devido ao uso excessivo
A comutação controlada (comutação ponto-sobre-onda) temporiza o fechamento do disjuntor para ângulos de fase de tensão ideais, minimizando a magnitude da corrente de inrush. Para transformadores trifásicos, o controlador sequencia o fechamento de cada fase para obter condições ideais de fluxo. Os controladores modernos alcançam uma precisão de fechamento de ±1ms, reduzindo a corrente de energização do transformador para 1-2 vezes a corrente nominal, em comparação com 8-12 vezes no caso de fechamento não controlado. Isso aumenta drasticamente a vida útil do transformador e do disjuntor, com períodos de retorno normalmente inferiores a dois anos para transformadores comutados com frequência.
A correspondência entre o equipamento de comutação e os requisitos de aplicação representa uma das decisões mais importantes no projeto do sistema de média tensão. As consequências da aplicação incorreta variam desde o desgaste acelerado do equipamento e o aumento dos custos de manutenção até falhas catastróficas e interrupções prolongadas.
Princípios essenciais para a correspondência correta de direitos:
Nunca presuma a intercambialidade: A comutação de motores, transformadores e capacitores impõe tensões fundamentalmente diferentes que exigem equipamentos com classificação específica
Calcular antes de especificar: Realize cálculos de inrush para cada aplicação, em vez de se basear em regras práticas
Considere as operações do ciclo de vida: A frequência de comutação determina se os disjuntores ou contatores oferecem o melhor custo de ciclo de vida
Aplicar padrões adequados: Os padrões das séries IEC 62271 e IEEE C37 fornecem critérios de teste específicos para cada tipo de aplicação
Documentar minuciosamente: Manter registros de cálculos e especificações de equipamentos para garantir a substituição correta no futuro
Ao aplicar sistematicamente a estrutura de decisão apresentada neste artigo, os engenheiros podem selecionar com segurança o equipamento de comutação que fornecerá um serviço confiável durante toda a vida útil prevista, evitando as consequências onerosas da incompatibilidade de aplicações.
Sobre o autor: Este artigo se baseia em 18 anos de experiência de campo com aplicações de comutação de média tensão nos setores industrial, de serviços públicos e comercial, incluindo o comissionamento prático de mais de 200 instalações de painéis de distribuição de média tensão e a análise forense de várias falhas de equipamentos de comutação.
