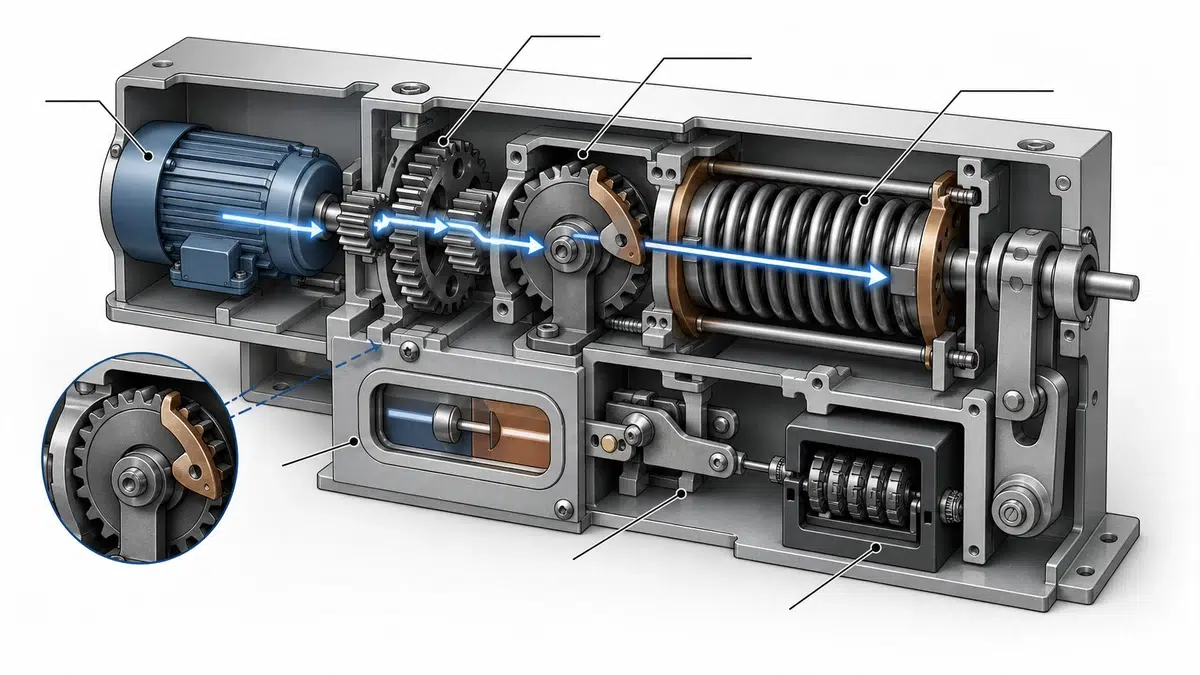

En un VCB, el mecanismo de operación con resorte cargado almacena energía mecánica para que el interruptor cierre y dispare en la secuencia requerida. Al desgastarse, las primeras señales rara vez son una falla total: suelen ser cambios en la carga, la indicación, la secuencia mecánica, el sonido, la repetibilidad o el estado observado. Detectar pronto estos indicios permite actuar antes de que el interruptor no cierre, no dispare o resulte inseguro para el servicio.
El desgaste debe evaluarse con la documentación del producto y el programa de mantenimiento del sitio, no con suposiciones genéricas. ABB, por ejemplo, indica pruebas funcionales de su mecanismo de resorte con energía almacenada después de 5,000 operaciones o durante ciertos servicios, con revisión visual de lubricación, fijaciones y secuencias mecánicas y eléctricas. El trabajo se reserva a ABB o especialistas capacitados. El manual SecoVac de ABB recomienda inspecciones periódicas, incluido el motor de carga del resorte, y prohíbe trabajar con el resorte de cierre cargado. Schneider identifica por separado el mecanismo y motor de carga, el contador mecánico, el indicador de resorte cargado y el contacto auxiliar; el mantenimiento debe planificarse con la documentación aplicable.
La cámara de interrupción en vacío puede seguir en buen estado mientras el mecanismo de energía almacenada se vuelve poco fiable. Por eso hay que atender los síntomas antes de que falle el disparo. El mecanismo debe cargarse, indicar el estado, liberar energía durante la secuencia de cierre y apertura y coordinarse con los contactos auxiliares y el control. Desgaste, holgura, lubricación deficiente o carga irregular del motor pueden alterar la secuencia. Compare las condiciones del proyecto con el portafolio de VCB de XBRELE.
El deterioro no siempre aparece como una falla evidente. Puede comenzar con mayor tiempo de carga, indicación poco clara, contador con alta cantidad de operaciones, cambio de sonido del motor o menor repetibilidad en pruebas autorizadas. No identifica por sí solo una pieza averiada, pero justifica una inspección controlada conforme a las instrucciones del fabricante.
Los indicadores prácticos suelen observarse durante la inspección, operación normal o pruebas funcionales. Incluyen señales visuales, audibles y de secuencia; no existe una única medición universal. (VCB)
Entre los indicadores habituales están:
Estas señales no autorizan reparaciones improvisadas. Indican que debe aislarse el interruptor, seguirse el manual y recurrirse a personal capacitado.
La documentación del fabricante es la referencia más segura para interpretar el desgaste. La guía ABB del mecanismo de resorte con energía almacenada VD4X prevé pruebas funcionales después de 5,000 operaciones o durante trabajos especificados. Incluyen revisar lubricación, fijaciones y secuencia mecánica y eléctrica. ABB limita esas tareas a ABB o especialistas capacitados, dado que el mecanismo almacena energía peligrosa. Véase manual de instrucciones ABB VD4X es la fuente principal del requisito específico del producto indicado aquí.
La documentación ABB SecoVac recomienda inspecciones visuales y operativas periódicas, incluido el motor de carga del resorte. También prohíbe trabajar con el resorte de cierre cargado, pues podría liberar energía inesperadamente si se manipula de forma incorrecta.

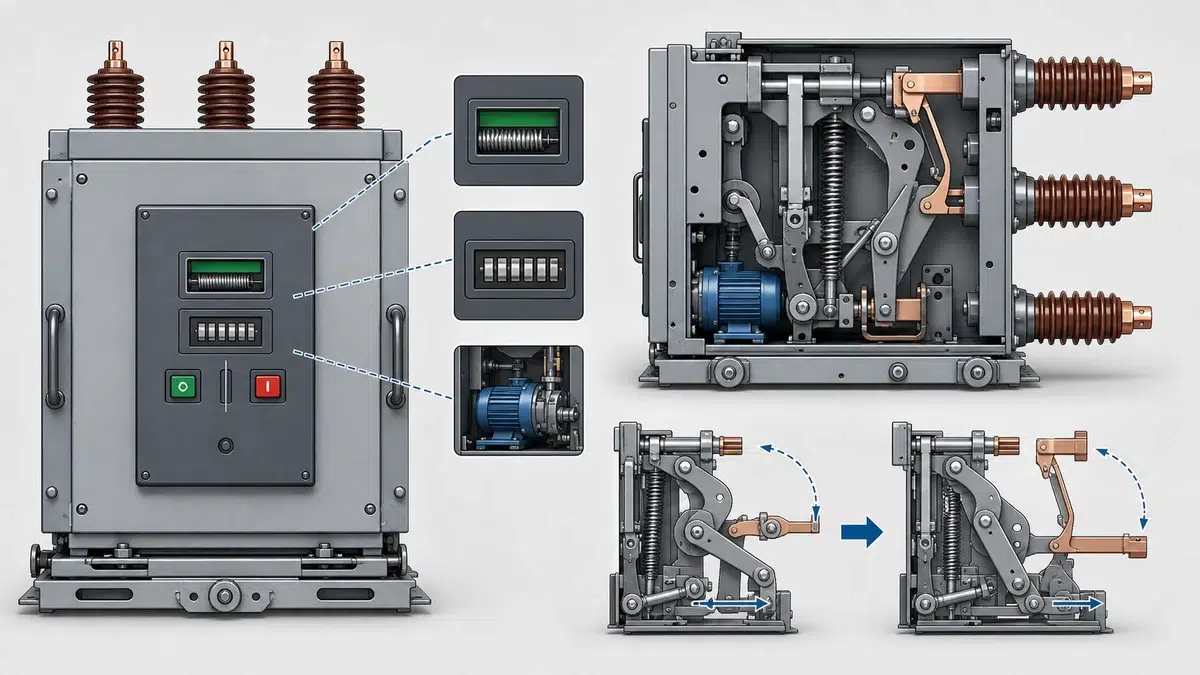

La guía EvoPacT de Schneider distingue el mecanismo y motor de carga, el contador mecánico, el indicador de resorte cargado y el contacto auxiliar. Esto ayuda a planificar el mantenimiento: no debe vigilarse solo el motor o el indicador. El sistema de carga, la indicación y el historial de operaciones aportan información conjunta.
Compare cada VCB con su propio comportamiento normal, no con otro tipo de interruptor. Si antes cargaba rápido e indicaba claramente, pero ahora tarda o la indicación es ambigua, considérelo un cambio de condición. También merece atención un nuevo sonido al cargar, sobre todo si el motor está incluido en el alcance de inspección periódica.
El contador mecánico también aporta información. No diagnostica por sí solo el desgaste, pero muestra las operaciones acumuladas. Al acercarse al intervalo de servicio o prueba recomendado por el fabricante, el contador respalda la planificación del mantenimiento. Compare la carga de servicio y los datos de placa con guía de selección de valores nominales del interruptor antes de la aceptación.
Las indicaciones de la sala de control también pueden revelar problemas tempranos. Si la señal de resorte cargado se retrasa, falta o no coincide con el indicador mecánico local, puede ser necesario revisar el contacto auxiliar, el cableado o el mecanismo. Schneider trata el indicador y el contacto auxiliar como elementos distintos; no debe ignorarse su discrepancia.
La inspección visual debe evaluar el estado, no basarse en ajustes improvisados. Revise la lubricación, las fijaciones, la contaminación, las piezas desplazadas y el movimiento claro del indicador. ABB incluye expresamente la comprobación visual de lubricación y fijaciones.

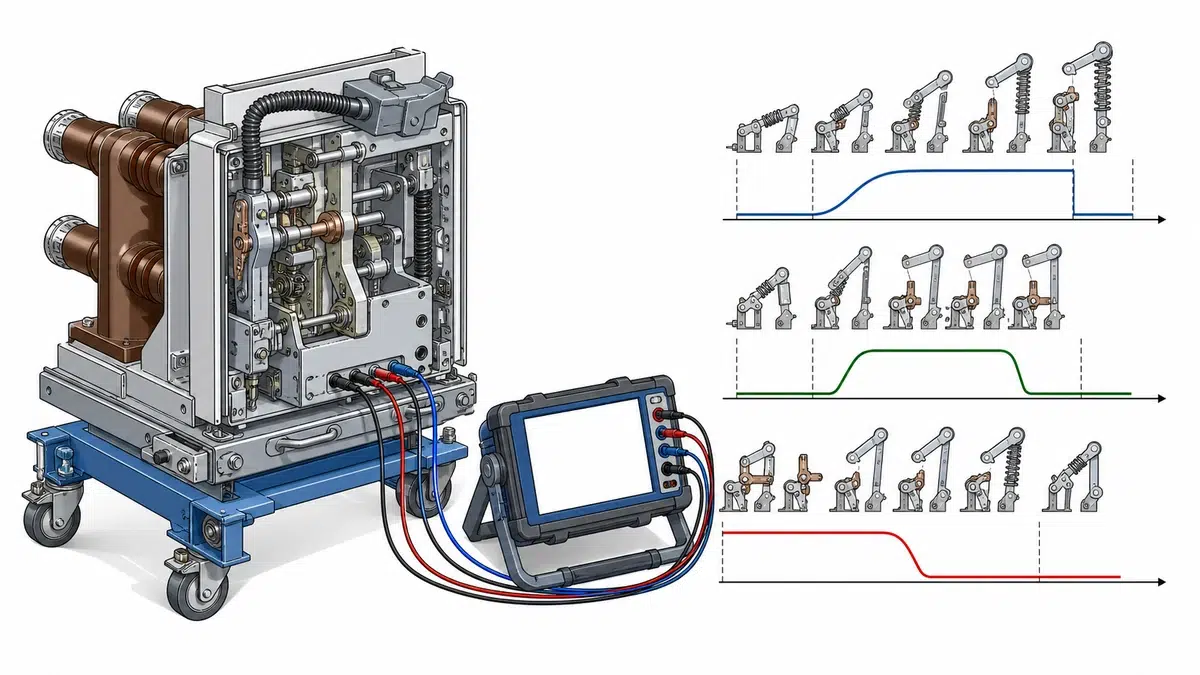

Las señales operativas también importan. Si el interruptor se carga pero la secuencia no se repite, o las secuencias de cierre y apertura varían durante pruebas autorizadas, el problema puede estar desarrollándose antes de la falla total. ABB exige verificar secuencias mecánicas y eléctricas porque el resorte forma parte de un sistema coordinado. Remita todo resultado anormal al guía de solución de problemas de cierre y apertura del VCB en vez de descartarse como un defecto genérico.
Pregúntese si el mecanismo sigue siendo repetible. La repetibilidad puede ser más significativa que una operación exitosa. Un cierre o disparo correcto no demuestra que el mecanismo esté bien si la operación siguiente presenta demora, indicación ambigua o comportamiento anormal del motor.

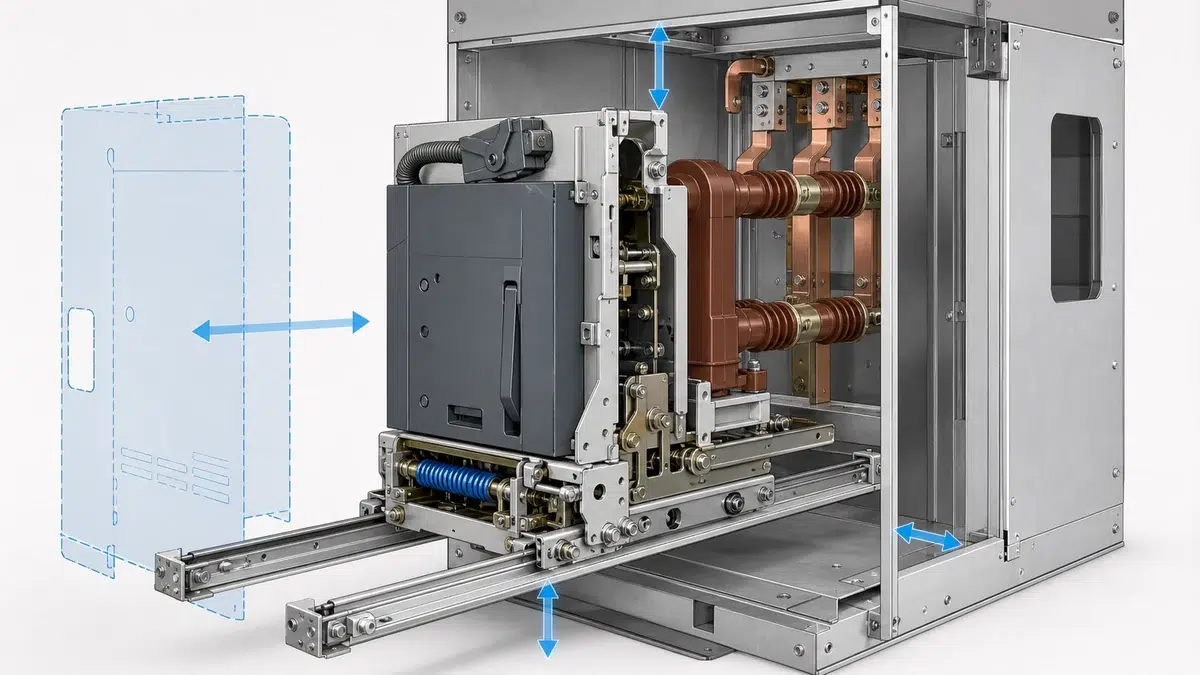

El resorte de cierre cargado almacena energía peligrosa. El manual ABB SecoVac prohíbe trabajar con el resorte cargado. Si sospecha desgaste, no retire cubiertas, fuerce varillajes ni anule enclavamientos. Coloque el interruptor en la condición segura indicada por la documentación e involucre a personal cualificado.
Prioridades para una manipulación segura:
Como ABB reserva ciertos trabajos en mecanismos de energía almacenada a ABB o especialistas capacitados, el equipo del sitio debe definir de antemano qué comprobaciones puede hacer el operador y cuáles requieren mantenimiento especializado.
No existe un número universal responsable para todos los mecanismos de resorte cargado de VCB, fabricantes y modelos. ABB ofrece un ejemplo específico: probar funcionalmente el mecanismo citado después de 5,000 operaciones o durante trabajos de servicio especificados. No debe convertirse en una regla para todos los VCB; muestra el tipo de umbral que puede definir un fabricante.
Para planificar el mantenimiento, combine estos datos:
Este enfoque se basa en evidencia: evita cambiar piezas solo por su antigüedad y también evita esperar a que el interruptor no cierre o no dispare.
Si el VCB presenta desgaste del mecanismo, planifique y documente la respuesta. Primero registre el cambio observado: comportamiento del motor, impresión del tiempo de carga, discrepancia de indicación, contador, secuencia irregular o estado visual. Compare después la observación con el manual aplicable. Para trabajos con energía almacenada, inspecciones internas, lubricación, fijaciones o pruebas de secuencia fuera del procedimiento del operador, recurra a personal cualificado. Alinee la planificación de testigos y registros con la lista de aceptación de fábrica y sitio del VCB.
Una ruta práctica de acción es:
El objetivo no es solo reparar el motor de carga o restablecer un indicador. Hay que confirmar que todo el mecanismo puede cargarse, indicar el estado, cerrar, abrir y rearmarse en la secuencia prevista para el VCB.
Es cualquier señal observable de deterioro del mecanismo de energía almacenada antes de una falla de cierre o disparo. Incluye funcionamiento anormal del motor, indicación poco clara, estado incoherente del contacto auxiliar, lubricación deficiente, fijaciones flojas, alto número de operaciones o secuencia irregular en pruebas autorizadas. (VCB)
El indicador muestra si el resorte de cierre está cargado conforme al diseño del interruptor y ayuda a confirmar que está listo para cerrar. No debe evaluarse aisladamente. Si discrepa del contacto auxiliar o la señal de sala de control, revise el interruptor según la documentación aplicable.
El contador registra las operaciones y ayuda a planificar el mantenimiento. No diagnostica el desgaste por sí solo, pero indica si se aproxima un servicio o prueba funcional definida por el fabricante. Schneider lo identifica como un elemento separado, y ABB ofrece como ejemplo probar un mecanismo de energía almacenada después de 5,000 operaciones.
Siga el procedimiento del fabricante y no trabaje en el mecanismo mientras el resorte de cierre esté cargado. El manual ABB SecoVac lo prohíbe expresamente. Si el estado es incierto, no fuerce piezas, puentee enclavamientos ni abra el mecanismo sin apoyo cualificado.
Un problema del motor afecta al dispositivo que carga el resorte; el desgaste puede afectar a todo el sistema de energía almacenada, incluidos varillajes, pestillos, lubricación, fijaciones, indicación, contactos auxiliares y secuencia. La inspección ABB SecoVac incluye el motor; Schneider enumera por separado el mecanismo/motor, indicador, contador y contacto auxiliar.
Combine inspecciones visuales periódicas, comprobaciones operativas autorizadas, revisión del contador y mantenimiento indicado por el fabricante. Observe cambios en el motor, la precisión de indicación, la lubricación, las fijaciones y la repetibilidad de secuencias mecánicas y eléctricas. Para pruebas internas o servicio, recurra a ABB, al fabricante original o a especialistas capacitados, según la documentación.
