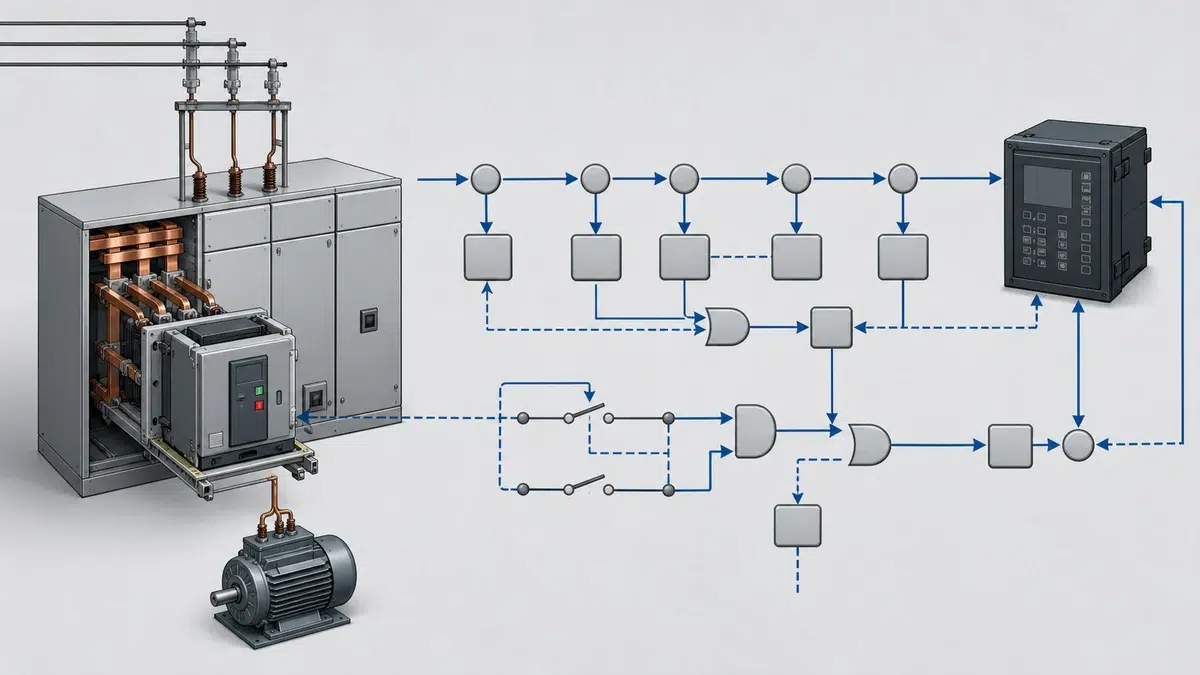

El recierre automático ha ahorrado innumerables horas de interrupción innecesaria en los alimentadores de distribución. Se despeja una falla transitoria, el interruptor vuelve a cerrar y el sistema se restablece sin intervención manual. Esta lógica funciona muy bien en las líneas aéreas, donde la mayoría de las fallas son temporales. Funciona mucho peor cuando, al otro extremo del cable, hay un motor de inducción de 500 kW que sigue girando después de un disparo y el recierre se produce justo durante la caída de su tensión residual, con un ángulo de fase de 150° entre la línea y la máquina. El resultado puede ser un pico de par mecánico suficiente para seccionar un acoplamiento del eje o dañar los devanados del motor antes de que cualquier protección pueda reaccionar.
Por eso, comprender la lógica de recierre del VCB en aplicaciones con alimentadores de motores no es un ejercicio académico. Es una decisión de ingeniería práctica con consecuencias reales para la vida útil de los equipos, la seguridad del personal y la fiabilidad del sistema. Este artículo explica los principios del recierre automático, por qué las cargas de motor crean riesgos particulares, en qué condiciones debe deshabilitarse o bloquearse el recierre automático y ofrece a ingenieros y técnicos un método estructurado para tomar correctamente esa decisión.
El recierre automático surgió para resolver un problema específico: las fallas temporales en líneas aéreas de distribución. Los rayos, los conductores desplazados por el viento, el contacto con aves y la caída de ramas causan la mayoría de las fallas de distribución, y muchas se extinguen por sí solas una vez apagado el arco. Los estudios de distintas empresas eléctricas muestran sistemáticamente que entre el 70 y el 85 por ciento de las fallas en líneas aéreas son transitorias. El recierre automático aprovecha esta característica ordenando el cierre del interruptor después de un tiempo muerto, normalmente entre 0.3 segundos y unos pocos segundos, según la filosofía de protección.
La función supervisa las salidas de disparo de las protecciones. Cuando actúa un elemento de protección habilitado y abre el interruptor, el elemento de recierre automático inicia el temporizador del tiempo muerto. Al vencer el temporizador, el interruptor recibe una orden de cierre si se cumplen las condiciones de disponibilidad configuradas. Si la falla ha desaparecido, el sistema se restablece con normalidad. Si persiste, se produce un segundo disparo y la función intenta otro ciclo o entra en bloqueo, según el número de intentos programado.
ABB documenta que la función de recierre automático puede bloquearse mediante señales de disparo seleccionadas o una entrada digital, y que la posición y el estado del interruptor, junto con la condición de listo para cerrar, son entradas relevantes de la secuencia. Esta arquitectura es importante: el mecanismo de bloqueo es una característica esencial de la función, no un añadido posterior. Los diseñadores previeron que no todos los disparos debían permitir el recierre.
Los relés digitales de protección modernos utilizan cada vez más modos de aplicación explícitos para proporcionar conjuntos de funciones adecuados a distintos tipos de carga. Schneider Electric distingue los modos de aplicación para alimentador y para motor en su gama de relés: las funciones de alimentador, como el recierre automático, están disponibles en el modo de alimentador; el modo de motor ofrece supervisión del arranque y otras protecciones del motor. Los ajustes deben utilizar el modo de aplicación correcto para el uso previsto. La guía de aplicación de relés de Schneider Electric es la fuente principal del requisito específico del producto indicado aquí.
Esta es una decisión de diseño importante. El fabricante del relé está formalizando el criterio de ingeniería de que el recierre automático y la protección de motores pertenecen a dominios funcionales distintos. Habilitar el recierre automático en el modo de aplicación para motores exigiría al ingeniero anular deliberadamente el límite entre modos, lo que obliga a considerar conscientemente la decisión. Cuando un relé está correctamente configurado en modo de motor, la ausencia del recierre automático no es un descuido: refleja la ingeniería de la aplicación.

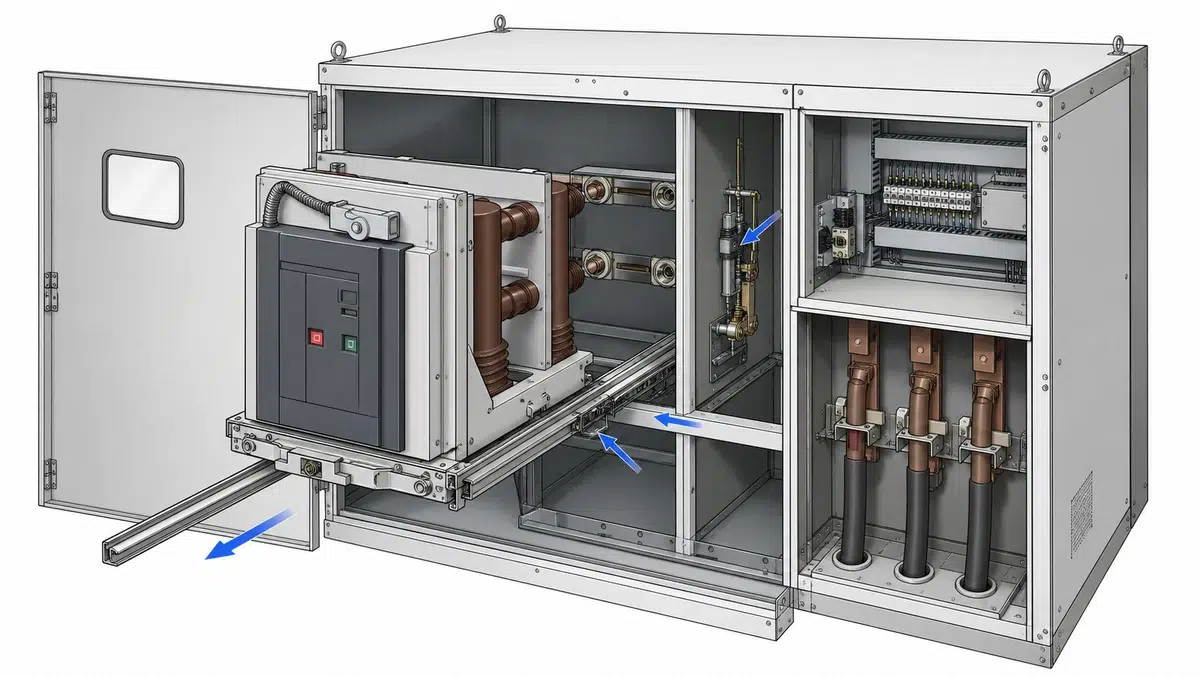

La consecuencia práctica para los ingenieros que ponen en servicio paneles VCB en alimentadores de motores es que la configuración del relé comienza con la selección del modo. Elegir el modo de alimentador para un alimentador de motor únicamente para disponer del recierre automático es una aplicación incorrecta del relé. No puede lograrse la coordinación de protecciones exigida por normas como IEC/EN 60947-4-1 —que, según la guía de Schneider para alimentadores de motores, requiere coordinar los componentes de protección y control— si el relé funciona fuera de su modo previsto. Consulte las opciones de interruptores de vacío para evaluar los equipos disponibles frente a las condiciones de servicio del proyecto antes de solicitar una configuración definitiva.
Cuando un motor de inducción en funcionamiento pierde la alimentación, no deja de generar tensión en sus terminales de inmediato. El flujo del rotor decae exponencialmente con una constante de tiempo que depende del diseño eléctrico de la máquina: suele ser de 0.1 segundos para motores pequeños y superar un segundo en máquinas grandes de elevada inercia. Durante este periodo, el motor actúa como generador y produce una tensión terminal cuyo valor y ángulo de fase cambian respecto de la alimentación.
El peligro aparece cuando se restablece la alimentación antes de que la tensión residual del motor haya caído a un nivel seguro y antes de que la relación de fase entre dicha tensión y la alimentación entrante sea favorable. Si las tensiones están desfasadas, la diferencia instantánea entre los contactos del interruptor al cerrar puede alcanzar hasta el doble de la tensión nominal. La corriente de irrupción resultante puede ser varias veces superior a la ya elevada corriente de arranque del motor, y el par electromagnético puede subir a valores muchas veces mayores que el par nominal a plena carga. Para comprobar los datos nominales, compare estas condiciones con la guía de selección y valores nominales de VCB.
Los sistemas mecánicos suelen dimensionarse para el par de arranque, no para el par de recierre fuera de fase. Los acoplamientos de eje, las cajas de engranajes y los equipos accionados pueden sufrir daños que no se manifiestan de inmediato, pero se acumulan con sucesos repetidos. Algunos equipos —impulsores de bombas, pistones de compresores y álabes de turbinas— no toleran en absoluto el impacto. Los devanados del motor también pueden sufrir esfuerzos en el aislamiento entre espiras que reducen su vida útil.
Por estas razones, el tiempo muerto utilizado en el recierre automático de líneas aéreas —a menudo inferior a un segundo en sistemas de distribución— es totalmente inadecuado para la mayoría de las aplicaciones con motores. Incluso un tiempo muerto de tres segundos puede ser insuficiente para un motor grande de elevada inercia.
No existe una regla universal única, pero las prácticas de ingeniería y las recomendaciones de los fabricantes de relés coinciden en varias condiciones que, por separado o combinadas, exigen deshabilitar o bloquear el recierre automático.
**El alimentador abastece a un solo motor grande.** Cuando toda la carga del alimentador corresponde a un motor, el recierre no aporta diversificación. Tras cualquier disparo, el motor estará en fase de caída de tensión residual, cualquiera que sea la causa. Si no se ha implementado una comprobación de sincronismo o una supervisión de tensión residual, el recierre no es seguro.
**El motor acciona un proceso crítico o equipos frágiles.** Las bombas de sistemas HVAC pueden tolerar impactos ocasionales mejor que los compresores de un solo tornillo o las centrifugadoras. Si el equipo accionado tiene poca tolerancia mecánica a los transitorios de par, debe impedirse el recierre automático.
**El sistema de protección no puede garantizar la discriminación de fallas.** El recierre automático de un alimentador presupone que el relé puede distinguir entre una falla en el cable del alimentador y una falla interna del motor. Una falla en los devanados del motor no desaparecerá durante el tiempo muerto. Recerrar sobre una falla de devanado puede agravar considerablemente los daños. Si no se dispone de protección diferencial u otra detección de fallas internas del motor, la relación entre riesgo y beneficio favorece el bloqueo.
**El relé está configurado en modo de aplicación para motores.** Como se indicó anteriormente, el modo de motor de los relés digitales modernos normalmente excluye el recierre automático de las funciones disponibles. Si el modo del relé se ha configurado correctamente para la aplicación del motor, no debe habilitarse el recierre automático.
**La continuidad del proceso requiere un rearranque controlado.** Muchos procesos industriales requieren un rearranque secuenciado y controlado después de un disparo. El recierre automático elude los enclavamientos de rearranque del sistema de control del proceso y puede arrancar un motor antes de que las condiciones mecánicas sean seguras para el proceso accionado.
**El sistema eléctrico utiliza protección de unidad para el motor.** Cuando el VCB forma parte de un esquema de protección de unidad que incluye elementos diferenciales para el motor, un disparo diferencial no debe provocar el recierre automático. El disparo diferencial debe configurarse como entrada de bloqueo de la función de recierre mediante la arquitectura de bloqueo por entrada digital descrita en la documentación de relés de ABB.
Cuando un relé está instalado en modo de alimentador, pero también alimenta motores en un alimentador mixto, la solución de ingeniería adecuada es bloquear selectivamente el recierre automático para ciertos tipos de disparo. La arquitectura de ABB ofrece un modelo: la función de recierre automático puede bloquearse mediante señales de disparo seleccionadas o una entrada digital.
En la práctica, esto significa asignar las señales de salida de protección a la entrada de bloqueo del recierre según los elementos que deban inhibirlo. Los disparos por sobrecorriente debidos a fallas aguas abajo del motor, los disparos por falla a tierra en la carcasa del motor y los disparos por sobrecarga térmica deben alimentar la lógica de bloqueo. Los disparos por sobrecorriente debidos a fallas aguas arriba o a fallas en el cable del alimentador, cuando el ingeniero tiene certeza de que la falla estaba en el cable y no en el motor, pueden iniciar un intento de recierre, sujeto a la supervisión de tensión residual. Consulte la guía de resolución de fallos de cierre/apertura del interruptor para distinguir, después de una operación fallida, las causas relacionadas con el circuito de control, las bobinas, los enclavamientos y el mecanismo.
La supervisión de tensión residual, implementada como una comprobación de subtensión en el transformador de tensión de las barras del lado de carga, proporciona una capa de seguridad adicional. Si al final del tiempo muerto la tensión del lado de carga no ha caído por debajo de un umbral —por ejemplo, del 20 al 25 por ciento del valor nominal—, se inhibe la orden de cierre y la función de recierre se bloquea. Esto es análogo al relé de comprobación de sincronismo utilizado en generación y proporciona una protección basada en medición directa, en lugar de depender únicamente de un temporizador.

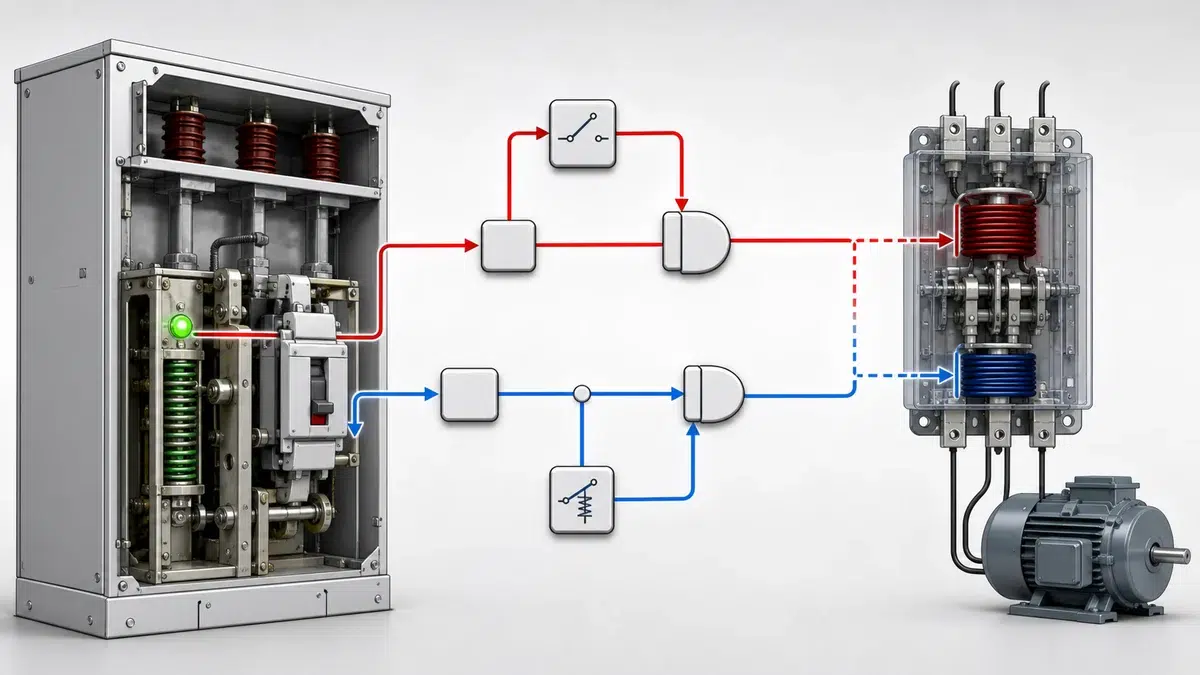

El propio VCB debe estar preparado para cerrar de forma fiable cuando reciba la orden. Los contactos de posición del interruptor, los contactos de estado de resorte cargado y el estado del relé antipumping participan en la condición de listo para cerrar. Si el VCB no ha cargado el resorte de cierre dentro del intervalo permitido —un escenario tratado en detalle en las guías de diagnóstico de fallas de cierre y apertura—, la secuencia de recierre debe abortarse en vez de emitir una orden que no se ejecutará.
La puesta en servicio de un VCB en un alimentador de motor exige verificar explícitamente que la lógica de recierre esté configurada correctamente. Las siguientes comprobaciones deben formar parte de la documentación de las pruebas de aceptación en fábrica y en sitio. La guía de verificación FAT/SAT del interruptor ofrece una estructura complementaria para los criterios de aceptación, los resultados y los registros de cierre.
Primero, confirme el modo de aplicación del relé. Para un alimentador dedicado a un motor, el relé debe estar en modo de motor y la función de recierre automático debe estar ausente o suprimida. Si el relé está en modo de alimentador por cualquier motivo, confirme que las entradas de bloqueo estén correctamente asignadas.

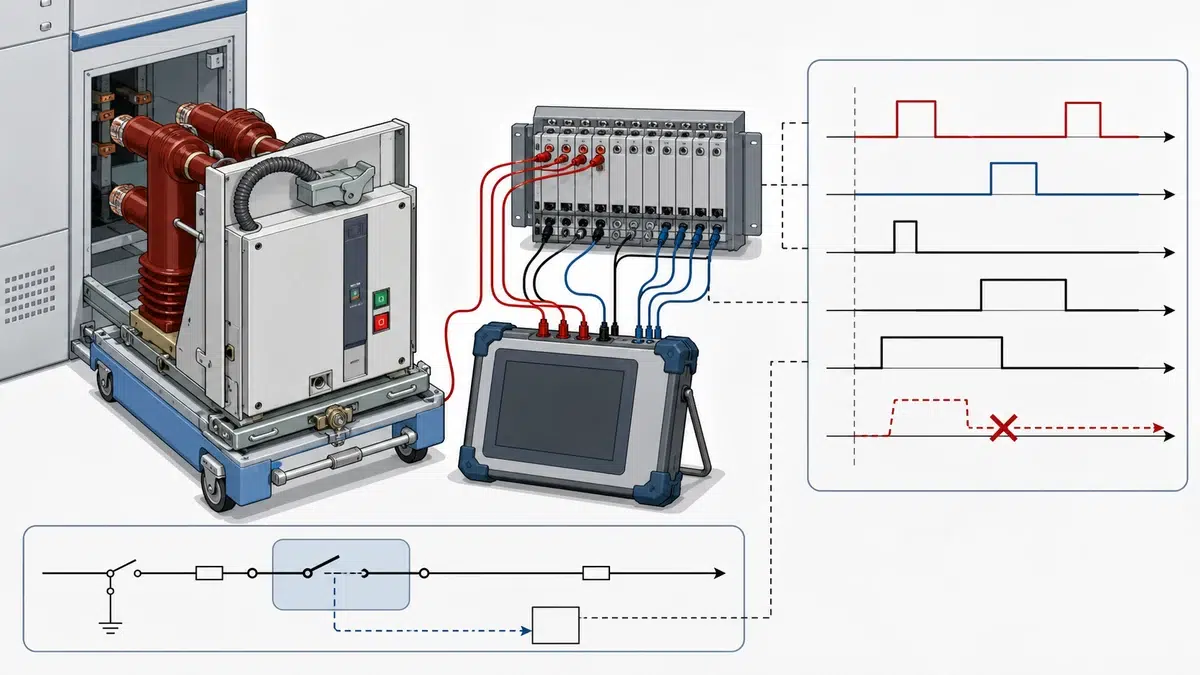

Segundo, inyecte corriente de prueba a través de cada elemento de protección que deba bloquear el recierre y verifique que la señal de bloqueo llegue a la función de recierre e impida una orden de cierre. Esta prueba debe realizarse elemento por elemento.
Tercero, verifique los ajustes del tiempo muerto. Si se permite el recierre automático para algún elemento de disparo, confirme que el tiempo muerto sea suficiente para que decaiga la tensión residual del motor. Para motores de más de unos 150 kW, suele aplicarse un tiempo muerto mínimo de cinco a diez segundos; para máquinas muy grandes se requieren tiempos mayores o supervisión de tensión residual.
Cuarto, verifique la comprobación de disponibilidad del interruptor. Con el VCB abierto y el resorte descargado, confirme que se inhiba la orden de recierre hasta que se vuelva a cargar el resorte y se cumpla la condición de listo para cerrar.
Quinto, pruebe el comportamiento de bloqueo. Después del número máximo de intentos de recierre programados, confirme que la función quede bloqueada y exija un rearme manual, evitando nuevas órdenes automáticas de cierre.
La razón principal es el riesgo de recerrar fuera de fase sobre un motor que todavía produce tensión residual. Cuando se dispara un motor en funcionamiento, su flujo rotórico decae gradualmente y la tensión terminal cambia de fase respecto de la alimentación. Si el VCB vuelve a cerrar antes de que la tensión residual haya caído a un nivel seguro, la diferencia de tensión en los contactos en el momento del cierre puede provocar corrientes de irrupción y picos de par que dañen los devanados del motor, los acoplamientos del eje y los equipos accionados. A diferencia de las fallas de líneas aéreas, que suelen ser transitorias y autoextinguibles, las fallas del motor o las interrupciones de suministro no se benefician de la misma lógica que justifica el recierre automático en los alimentadores de distribución.
El modo de aplicación del relé es un mecanismo de configuración que determina qué funciones de protección y control están disponibles. Por ejemplo, los relés de Schneider Electric separan el modo de alimentador —que incluye el recierre automático— del modo de motor, que proporciona supervisión de arranque y protecciones específicas del motor. Por tanto, configurar el relé en modo de motor para un alimentador de motor excluye estructuralmente el recierre automático del conjunto de funciones disponibles. No es una limitación, sino una característica de diseño que impone una ingeniería de aplicación correcta. Los ingenieros no deben eludirla seleccionando el modo de alimentador únicamente para acceder al recierre automático en un alimentador de motor, ya que esto comprometería la coordinación general de protecciones exigida por IEC/EN 60947-4-1.
Una entrada de bloqueo es una ruta de señal que, al activarse, impide que la función de recierre automático emita una orden de cierre, con independencia de que haya vencido el tiempo muerto o de que el interruptor esté listo para cerrar. La arquitectura de relés de ABB incluye explícitamente esta capacidad, permitiendo que señales de disparo seleccionadas o entradas digitales externas inhiban el recierre. En alimentadores de motores se utiliza para asegurar que los disparos originados por la protección diferencial del motor, los elementos de sobrecarga térmica o los elementos de falla a tierra no inicien un ciclo de recierre. El ingeniero selecciona qué señales de disparo permiten el recierre y cuáles exigen el bloqueo, aplicando la distinción mediante la asignación de entradas de bloqueo del relé.
La supervisión de tensión residual es un enclavamiento basado en mediciones que vigila la tensión en el lado de carga del VCB después de un disparo. Si al final del tiempo muerto la tensión terminal decreciente del motor no ha caído por debajo de un umbral definido —normalmente del 20 al 25 por ciento de la tensión nominal—, se inhibe la función de recierre automático y el ciclo queda bloqueado en vez de continuar. Esto mide directamente el estado del motor, en lugar de depender exclusivamente de un temporizador de tiempo muerto fijo. Es especialmente importante para motores grandes de elevada inercia, que pueden mantener una tensión residual significativa durante varios segundos después de la desconexión, y es análogo al relé de comprobación de sincronismo utilizado en aplicaciones de generadores.
El procedimiento correcto comprende varios pasos de verificación independientes que deben documentarse en los registros de pruebas de aceptación tanto en fábrica como en sitio. Primero se confirma el modo de aplicación del relé y se verifica que el recierre automático esté ausente o correctamente suprimido. Para relés en modo de alimentador, se prueba individualmente cada elemento de protección que deba bloquear el recierre, inyectando corriente de prueba y confirmando que la señal de bloqueo llegue a la función y la inhiba. Los ajustes del tiempo muerto deben ser adecuados al tamaño del motor, con tiempos mayores o supervisión de tensión residual para máquinas grandes. La comprobación de disponibilidad del interruptor debe probarse con el resorte descargado para confirmar que se inhiban las órdenes de cierre. Por último, se verifica el bloqueo después del número máximo de intentos y que sea necesario un rearme manual antes de cualquier nuevo intento de cierre automático.
